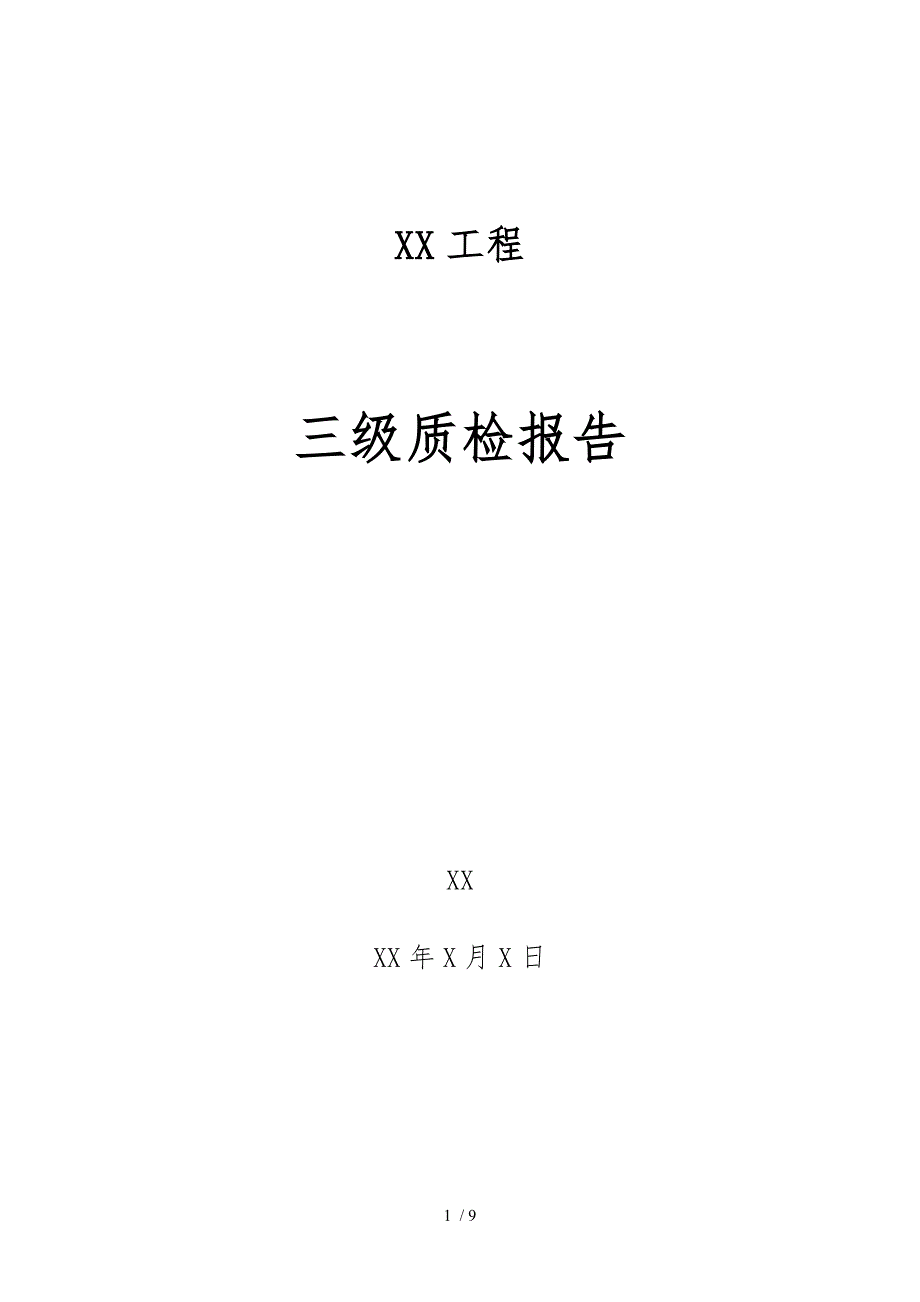

XX工程三级质检报告XXXX年X月X日一、检验简况工程项目00验评依据1、 GB50233-《110~500kV架空电力线路施工与验收规》；2、 GB50204-《混凝土结构工程施工质量验收规》；3、 GB5020- 《建筑地基基础工程施工质量验收规》4、 DL/T5168-《110~500kV架空电力线路工程施工质量检验与评定标准》；5、 Q/CSG 10017.1- 《110kv~500kv送变电工程质量检验与评定标准》6、 XX电力设计施工图； 7. 施工图会审纪要二、工程概况建设单位项目管理单位设计单位项目监理单位施工单位运行单位电压等级起止点：线路长度（km）单/双回路长度（km）杆塔数量（基）导线型号地线型号单回转角直线合 计耐段个数基础型式铁塔型式接地型式分部工程名称开工时间完成时间备注土石方开 挖分 部工 程验 收检 查情 况依据国家标准规与南网送变电线路工程质量检验标准，设计图纸， 110kVXX工程项目部，对整条线路X个土石方开挖基础基坑逐基逐点进行了全线检查验收，检查了施工复测，分坑记录，符合设计要求，基础基坑质量合格班 组 自 检 情 况（各分项、子分部工程100%自检）1.线路复测自检情况检验检测项目 检查方法1）转角桩角度 经纬仪测量2）档距%La 经纬仪测量3）被跨越物高程（m） 经纬仪测量4）杆（塔）位高程（m） 经纬仪测量5）地形凸起点高程（m） 经纬仪测量6）直线桩横线路（m） 经纬仪测量7）被跨越物与邻近杆（塔）位距离%L 经纬仪测量8）地形凸起点，风偏危险点与 经纬仪测量邻近杆（塔）位距离%L’ a注：L为档距，L’被跨越物或地形凸起点、风偏危险点与邻近杆（塔）位的水平距离。
结论：复测记录设计已认可签字，评定为合格2、普通基础分坑和开挖（检查容与方法）检验检测项目 检查方法1）基础坑中心根开与 吊垂法确定中心，钢尺测量对角线尺寸(mm) 2）基础坑深(mm) 钢尺测量或经纬仪测量3）基础坑地板尺寸(mm) 吊垂法确定中心，钢尺测量结论：经验槽检验，符合设计要求，评定为合格 3、施工基面与电气开方（质量等级评定与检查方法）检验检测项目 检查方法1）施工基面高程（mm） 经纬仪测量2）塔位边坡净值 钢尺测量3）风偏与对地净距 经纬仪测量结论：经现场验收检验，符合设计要求，评定为合格。
以上3项14条为本工程土方开挖分部工程检验项目，总评定为合格分部工程名称开工时间完成时间备注基础工程基 础分 部工 程验 收检 查情 况依据国家标准规与南网送变电线路工程质量检验标准，设计图纸， 110kVXX工程项目部，对整条线路X个现浇混凝土基础逐基逐点进行了全线检查验收，检查了砂石料、水泥、钢筋的取样，送检，复测报告，出厂证明文件，基础土方开挖的验槽记录，钢筋加工，钢筋笼的安装，布置筋的数量均符合设计要求，支模拆模符合工艺要求，混凝土的试压块取样送检结果，地脚螺栓规格，数量符合设计要求，基础观感质量合格班 组 自 检 情 况（各分项、子分部工程100%自检）铁塔基础（质量检验评定与检查方法）检验检测项目 质量标准 检查方法1）地脚螺栓规格、数量 符合设计要求 与设计图纸核对2）主钢筋规格、数量 符合设计要求 与设计图纸核对3）混凝土强度 不小于设计值 检查试块试验报告4）立柱断面尺寸（mm） －1%，－0.7% 钢尺测量5）底层断面尺寸（mm） －1% 钢尺测量6）基础埋深（mm） ＋100，－50 经纬仪或钢尺测量 ＋100,0 7）钢筋保护层厚度（mm） －5 钢尺测量8）整基基础 顺线路 30，21 经纬仪或钢尺测量中心位移（mm） 横线路 30，21 经纬仪或钢尺测量9）整基基础 一般塔 10，7 经纬仪测量 扭转′ 高塔 5，4 经纬仪测量10）回填土 符合GB50233－2005第4.0.7～4.0.10条规 外部观察11）同组地脚螺栓中心 10 钢尺测量对立柱中心偏移（mm） 12）基础顶面间高差（mm） 5 经纬仪测量13）基础根开与 一般塔 ±2‰±1.4‰ 钢尺测量对角线尺寸（mm） 高塔 ±0.7‰±0.5‰ 钢尺测量14）混凝土表面质量 外观质量无缺陷与表面平整光滑 观察检查结论：经现场验收检验，符合设计要求，评定为合格。
以上1项共14条为本工程基础分部工程检验项目，总评定为合格分部工程名称开工时间完成时间备注铁塔组立工程铁 塔组 立分 部工 程验 收检 查情 况依据国家标准规与南网送变电线路工程质量检验标准，设计图纸， 110kVXX工程项目部，对整条线路8基铁塔逐基逐点进行了全线检查验收，检查了塔材出厂质量证明文件，符合设计要求，塔材质量合格班 组 自 检 情 况（各分项、子分部工程100%自检）铁塔组立（质量检验评定与检查方法）检验检测项目 质量标准 检查方法1）部件规格、数量 符合设计要求 与设计图纸核对2）节点主材弯曲 1/750，1/800 观察检查3）转角塔、终端塔向 大于0，并符合设计要求 经纬仪测量受力反方向侧倾斜 4）直线塔结构 一般塔 3%，2% 经纬仪测量倾斜 高塔 1.5%，1% 5）螺栓与构件面接触与 符合GB50233－2005出扣情况 第6.1.3条规定 观察检查6）螺栓防松 符合设计要求紧固与无遗漏 观察检查 7）螺栓防盗 符合设计要求紧固与无遗漏 观察检查8）脚钉安装 符合设计要求紧固与无遗漏 观察检查9）螺栓紧固 符合GB50233－2005 第6.1.6条紧固率： 组塔后：95%、架线后97% 观察检查10）螺栓穿向 符合GB50233－2005 第6.1.4条规定 观察检查11）塔材镀锌 组塔后锌层无脱落与磨损 观察检查12）保护帽 符合设计要求规格统一美观 观察检查结论：经现场验收检验，符合设计要求，评定为合格。
以上1项共12条为本工程铁塔组立分部工程检验项目，总评定为合格分部工程名称开工时间完成时间备注放紧线工程放紧线分 部工 程验 收检 查情 况依据国家标准规与南网送变电线路工程质量检验标准，设计图纸， 110kVXX工程项目部，对整条线路X个耐段进行了全线检查验收，检查了钢芯铝绞线、镀锌钢绞线、金器具、玻璃绝缘子，出厂质量证明文件，金器具的安装、玻璃绝缘子的数量均符合设计要求，质量合格班 组 自 检 情 况（各分项、子分部工程100%自检）班 组 自 检 情 况（各分项、子分部工程100%自检）1、导、地线展放（质量检验评定与检查方法）检验检测项目 检查方法1）严重损伤压接处理 观察检查2）中度损伤补修处理 观察检查3）轻微损伤抛光处理 观察检查4）同一档连接管与补修管数量 观察检查 5）各连接管与线夹间隔棒间距 经纬仪测量6）导。
