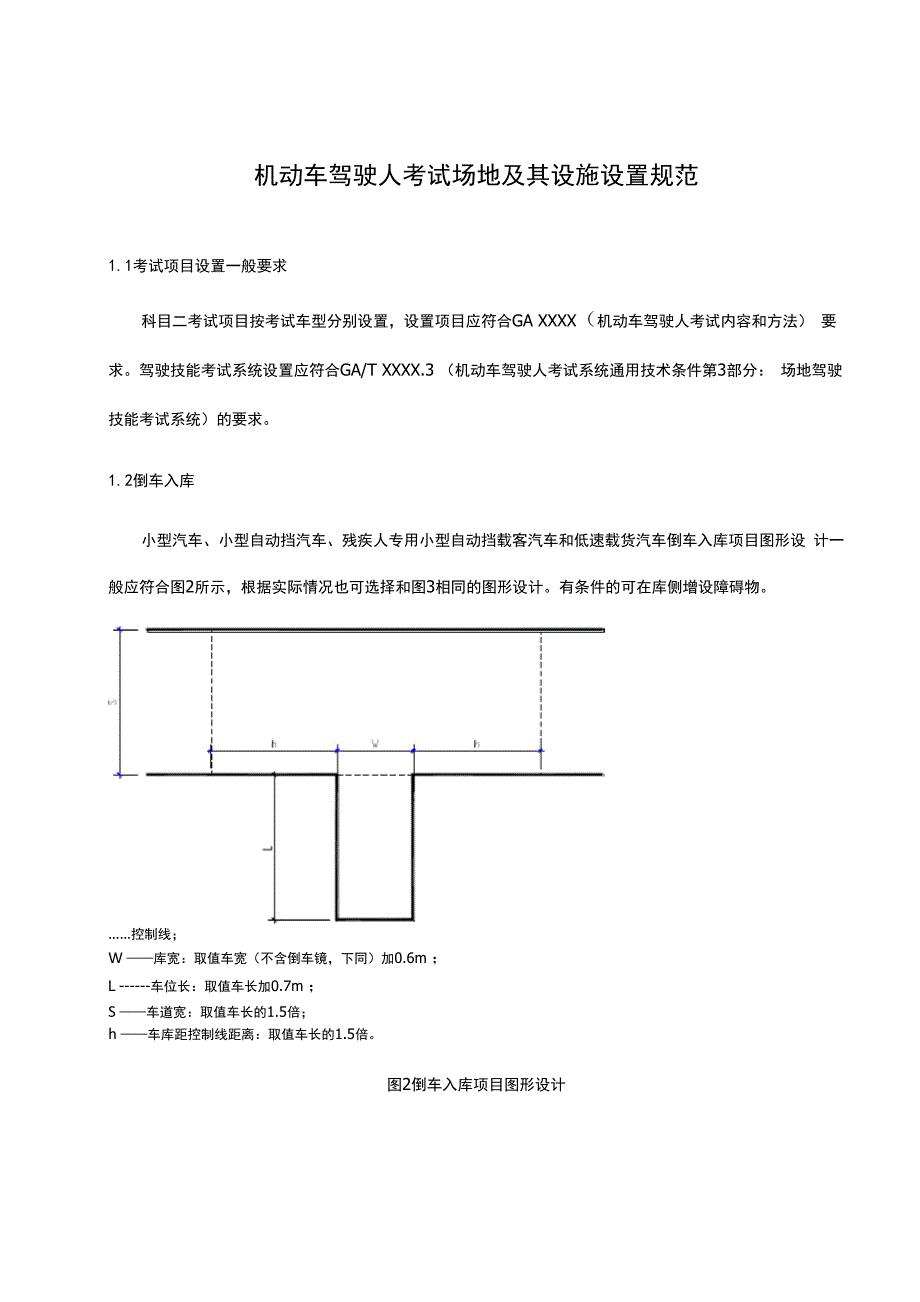

机动车驾驶人考试场地及其设施设置规范1.1考试项目设置一般要求科目二考试项目按考试车型分别设置，设置项目应符合GA XXXX（机动车驾驶人考试内容和方法） 要求驾驶技能考试系统设置应符合GA/T XXXX.3 （机动车驾驶人考试系统通用技术条件第3部分： 场地驾驶技能考试系统）的要求1.2倒车入库小型汽车、小型自动挡汽车、残疾人专用小型自动挡载客汽车和低速载货汽车倒车入库项目图形设 计一般应符合图2所示，根据实际情况也可选择和图3相同的图形设计有条件的可在库侧增设障碍物……控制线；W ——库宽：取值车宽（不含倒车镜，下同）加0.6m ；L 车位长：取值车长加0.7m ；S ——车道宽：取值车长的1.5倍；h ——车库距控制线距离：取值车长的1.5倍图2倒车入库项目图形设计1.3桩考1.3.1大型客车、城市公交车、中型客车、大型货车桩考有条件的可大型客车、城市公交车、中型客车、大型货车桩考项目图形设计应符合图3的规定在库侧增设障碍物桩杆；—边线图形尺寸：L ——桩（库）长：取值二倍车长，前驱动车加0.5m ;w ——桩（库）宽：取值车宽加0.7m ;W ——车道宽：取值车长的1.5倍；S ——起止点距甲乙库外边线距离：取值1.5倍车长。
图3大型客车、城市公交车、中型客车、大型货车桩考项目图形设计1.3.2牵引车桩考一 库边线； 桩杆；图形尺寸：甲、乙库长取值整车长加1m，库宽取值车宽的1.5倍；甲库四角设桩杆，乙库在靠近甲库的一角设桩杆；甲、乙库之间相距2倍车长，分设在路中线的两侧；W ——车道路宽：取值3倍车宽图4牵引车桩考项目图形设计1.3.3三轮汽车桩考三轮汽车桩考项目图形设计应符合图5的规定起终点线 桩杆；—边线图形尺寸：桩间距取值车长加40cm ；桩与边线的距离取值车宽加30cm ；起终点线距最近桩杆距离取值2倍车长图5三轮汽车桩考项目图形设计1.3.4普通二、三轮摩托车、轻便摩托车桩考起终点线桩杆；— 边线图形尺寸：桩与边线的距离取值为车宽加30cm ;桩间距取值为普通和轻便二轮摩托车为车长加50cm ;正三轮摩托车为车长加40cm ;侧三轮摩托车为车长加80cm ； 终止线距最后一根桩杆距离取值3倍车长图6普通三轮摩托车、普通二轮摩托车、轻便摩托车桩考项目图形设计1.4坡道定点停车和起步坡道定点停车和起步项目图形设计应符合图7的规定图7坡道定点停车和起步项目图形设计定点停车位……控制线；一 停车桩杆线，线宽取值0.3m；i——坡度，取值10% ；l ——坡长，取值（含竖曲线全长）：大型车大于等于30m，小型车大于等于20m，摩托车大于等于8m ； R ——竖曲线半径，取值大于30m ；S1、S2 ——停车控制线到停车桩杆线中心距离，取值0.65m。
图7坡道定点停车和起步项目图形设计（续）上坡起步坡道坡度路段上端处设起点标线，起点标线为单停车线实线定点停车停车点位应设停车让行标志、停车桩杆线，停车桩杆线前后设停车控制线，设置位置应在 坡底向上1.5倍车长以上，坡顶缓坡以下标志标线设置应当符合6日5768.2、GB 5768.3的要求1.5侧方停车侧方停车项目图形设计应符合图8有条件的可在库前后增设障碍物……一控制线；L ——车位长，大型客车为1.5倍车长减1m，小型车辆为1.5倍车长加1m，其他车辆为1.5倍车长;W 车位宽，车宽加0.8m ；w ——车道宽，1.5倍车宽加0.8m图8侧方停车项目图形设计1.6通过单边桥正视图侧视图俯视图L ——桥面长度，1.5倍车辆轴距；W 桥面宽度，0.2m;H ——桥面高度，(0.07~0.12)m ;——左右桥间距，牵引车挂车为2倍轴距，三轮汽车为3倍轴距，其他车辆为2.5倍轴距;w ——左右桥错位间距，车辆轮距加1m ;S——桥面斜坡长，(0.5~1.7)m;桥面直角适度倒角图9通过单边桥项目图形设计1.7曲线行驶曲线行驶项目图形设计应符合图10半径:大型货车、大型客车、牵引车等取值12m，中型客车、低速载货汽车取值9.5m，小型汽车取值7.5m ;路宽：大型货车、大型客车取值4m,牵引车取值7m,中型客车、低速载货汽车取值3.7m，小型汽车取值3.5m ; 弧长：八分之三个圆周。
图10曲线行驶项目图形设计1.8直角转弯L ——路长，大于等于1.5倍车长；W ——路宽，小型汽车为轴距加1m,牵弓|车前轴距加4m，其他车辆为轴距加0.5m图11直角转弯项目图形设计1.9通过限宽门通过限宽门项目图形设计应符合图12所示L L...£I ,限宽门标杆；--道路中心线；S ——路宽，取值大于等于7m ;W ——限宽门宽，取值车宽加0.7m ;L ——限宽门前后间距，取值3倍车长;1.10通过连续障碍通过连续障碍项目图形设计应符合图13所示路宽：取值7m ；圆饼直径：取值0.7m，B、C、D、E圆饼中心点偏离路中心线距离取值1m ；饼高：取值0.1m ；圆饼间距：指相邻两块圆饼中心点投影在路中心线上之间的距离；大型客车、城市公交车、大型货车圆饼间距为2 倍车辆最前轮轴至最后轮轴距，牵引车圆饼间距为1.5倍轴距（轴距是牵引车前轴至挂车最后轴的轴距），其他汽车圆饼 间距为2.5倍的车辆轴距；圆饼数量：牵引车只设A、B、C三个圆饼，其他车辆设置六个圆饼图13通过连续障碍项目图形设计1.11起伏路行驶三择由匚耳L ——凹凸路引道及间距长度，大于车辆的1.5倍轴距; h ——凹路深及凸路高，取值(0.06~0.12)m ;W ——路宽，各类汽车道均取值大于等于3.5m ;l ——凹路及凸路长度，车轮直径加0.6m。
图14起伏路行驶项目图形设计1.12窄路掉头牵引车窄路掉头路段直线长取值大于等于30m，路段宽取值14m;其它车型窄路掉头路段直线长取值大于等于20m，路段宽取值9m；各车型窄路掉头路段车头驶抵方向侧向净空取值大于等于2m,车尾倒车方向侧向净空取值大于等 于4mo1.13模拟隧道考试用模拟隧道为行车道侧向及上方遮光设施模拟隧道内无照明，其最暗处白天照度取值小于50lx ;模拟隧道直线行车道长度取值大于等于100m,模拟隧道通常可布置为弯道，行车道长度取值大于 等于60m ;模拟隧道内净空取值符合6.3的要求;模拟隧道入口和出口应当设置前照灯使用标志，标志设置符合3日5768.2的要求1.14模拟连续急弯山区路 1.14.1模拟连续急弯山区路至少由两个以上不同方向的弯道组成，根据实际情况，可选择S型、U 型等不同类型弯道组合设计，纵坡3%~ 5%、弯道超高和加宽，规范设置限速标志和警告标志，道路 直线段设置中心黄色单虚线，弯道段设置中心黄色单实线1.14.2模拟连续急弯山区路项目示意图见图15S ——引道长度，取值大于等于50m ;W1 ——直线路宽，取值7m ;l——弯委员道间距，取值(0 ~ 30)m ;W2 ——弯道宽，取值(9 ~ 10)m ;弯道外缘半径取值(40~60)m ;弯道外缘弧长取值大于等于1/3圆周。
