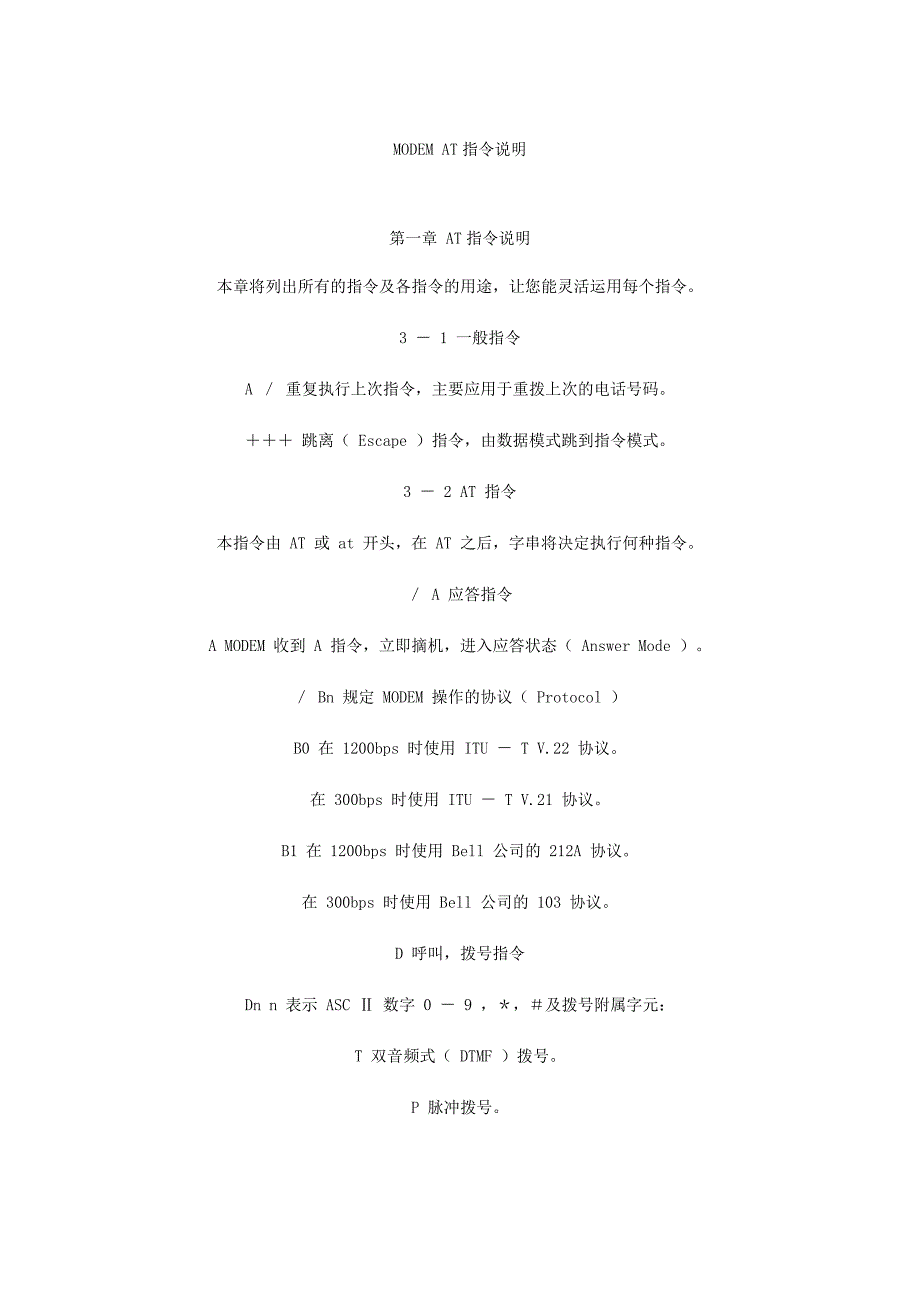

MODEM AT 指令说明第一章 AT 指令说明本章将列出所有的指令及各指令的用途，让您能灵活运用每个指令 3 － 1 一般指令 A ／ 重复执行上次指令，主要应用于重拨上次的号码 ＋＋＋ 跳离（ Escape ）指令，由数据模式跳到指令模式 3 － 2 AT 指令 本指令由 AT 或 at 开头，在 AT 之后，字串将决定执行何种指令 ／ A 应答指令 A MODEM 收到 A 指令，立即摘机，进入应答状态（ Answer Mode ） ／ Bn 规定 MODEM 操作的协议（ Protocol ） B0 在 1200bps 时使用 ITU － T V.22 协议 在 300bps 时使用 ITU － T V.21 协议 B1 在 1200bps 时使用 Bell 公司的 212A 协议 在 300bps 时使用 Bell 公司的 103 协议 D 呼叫，拨号指令 Dn n 表示 ASC Ⅱ 数字 0 － 9 ，＊，＃及拨号附属字元： T 双音频式（ DTMF ）拨号 P 脉冲拨号 ， 拨号暂停，其时间长短由参 S8 决定 ； 拨号后回到指令状态 R 拨号呼叫后转为应答 MODEM ，应用于呼叫无应答功能（ Originate Only ）的 MODEM 。
@ 拨号暂停，等待静音后再拨 ！ 产生 FLASH （断机 0.5 秒） W 令本机等待拨号音 DS ＝ n (n=0..3) 拨出预存四组号码的其中一组，以 n 来指定何组号码 En 回应指令 E0 在指令状态时， MODEM 不回应终端机所送出的字元 E1 在指令状态时， MODEM 回应终端机所送出的字元（出厂设置） Hn 挂机或摘机 H0 挂机（ On-Hook ） H1 摘机（ Off-Hook ） In 产品类型码 I0 产品码 I3 产品版本码 I4 OEM 用 I5 国别码 Ln 音量调整指令 L0 喇叭音量 Level 0 ，最低 L1 喇叭音量 Level 1( 出厂设置 ) L2 喇叭音量 Level 2 L3 喇叭音量 Level 3 ，最高 Mn 喇叭控制 M0 关闭喇叭 M1 开启喇叭直到侦测到载波（出厂设置） M2 喇叭始终被开启 M3 拨号时及侦侧到载波后关闭喇叭 Nn 自动模式启动或关闭 N0 MODEM 交谈时（ Handshaking ），当 S37 ＝ 1 ，设定不执行 Fallback 的动作；若 S37 ＝ 0 ，则返回最近侦测到的电脑速度。
N1 MODEM 交谈时（ Handshaking ），自动侦测对方的速度 O n +++ 跳离数据模式后，可用此指令重新回到数据模式 O0 回到数据模式 O1 回到连线状态前先做重新交谈的动作，以达到最好的连线方式此指令只适用于载波在 2400bps 或以上速度时 Qn 选择状态码是否送回终端机 Q0 状态码送回终端机（出厂设置） Q1 状态码不送回终端机 Sn? 显示 S 寄存器的内容 例： ATS0 ？要求显示 S0 寄存器的内容 Sn=V 改变寄存器的内容 例： ATS0 ＝ 1 将 S0 寄存器的内容改为 1 Vn 结果码类型的选择 V0 指令执行结果由数字表示 V1 指令执行结果由英文字码表示（出厂设置） Wn 选择连线信息显示方式 W0 Connect XXXX ，此时 XXXX 为 DTE 的速度；如果 S95 ＝ 0 ，取消所有侦测及数据压缩的信息 W1 连线时显示载波速率及数据压缩的信息 W2 Connect XXXX ，此时 XXXX 为 DCE 的速度 Xn 选择状态码指令 X0 影响连线的状态码，从原 Connect XXXX 变为 Connect ；而忽略连线及拨号时不侦测拨号音（ Dial Tone ）及忙音（ Busy Tone ）。
X1 MODEM 不侦测拨号音及忙音 X2 MODEM 侦测拨号音但不侦测忙音 X3 MODEM 不侦测拨号音但侦测忙音 X4 MODEM 侦侧拨号音及忙音（出厂设置） Yn 间号（ Space ）断线指令（非同步制） Y0 连线下，接收到 1.6 秒的间号 (Space) ，保持不断线（出厂设置） Y1 连线下，接收到 1.6 秒的间号（ Space ） , 自动断线 Zn 复位 Z0 MODEM 复位（ Reset ），重新读取预存第 0 组的设定参数值 Z1 MODEM 复位（ Reset ），重新读取预存第 1 组的设定参数值 &CnDCD 信号选择（ RS － 232C 第 8 脚位） &C0 DCD 保持在 ON 状态 &C1 RS － 232C 接口上 DCD 信号随线上状态而变（出厂设置） &Dn DTR 信号选择（ RS － 232C 第 20 脚位） DRT 信号的有无，取决于 &D 及 &Q ： &D0 &D1 &D2 &D3 &Q0 无 2 3 4 &Q1 1 2 3 4 &Q2 3 3 3 3 &Q3 3 3 3 3 &Q4 1 2 3 4 &Q5 无 2 3 4 &Q6 无 2 3 4 备注： • MODEM 挂线并送出 OK 结果码。
• 若已在数据状态，则跳进指令状态并送出 OK 结果码 • 挂线，送出 OK 结果码，且当 DTR 信号关掉时自动应答功能（ Auto Answer ）将自动停用 • MODEM 复位 • 出厂值 &D2 &Fn 读取出厂时各参数的设定值 &F0 重新读取第 0 组的参数设定值（出厂设置） &F1 重新读取第 1 组的参数设定值 &Ln 线路方式 &L0 普通拨号方式 &L1 二线制专线方式 &Gn 防护音选择（ Guard Tone ） &G0 无防护音送出（出厂设置） &G2 1800 赫兹的防护音 &Kn 选择流控 Flow Control 方式 &K0 停用流控（ Flow Control ） &K3 启用 RTS ／ CTS 流控 Flow Control （出厂设置） &K4 启用 XON ／ XOFF 流控 Flow Control &K5 启用贯通的 XON ／ XOFF 流控 Flow Control &K6 启用 RTS ／ CTS 及 XON ／ XOFF 流控 Flow Control &Qn 连接模式 &Q0 选择直接的异步模式连接 &Q4 自动选择 Hayes 异步模式连接。
&Q5 MODEM 以纠错协议方式连接 &Q6 在自然模式下选择异步操作方式连接 &Rn 选择 RTS （ Request to Send ） /CTS(Clear to Send) RTS 发送要求，要求送出数据的控制线 CTS 发送许可，针对 RTS 而回答的信号线 &R0 使 CTS （ RS232C 第 4 脚位）跟随着 RTS （ RS232C 第 5 脚位）信号变化（出厂设置） &R1 MODEM 不管 RTS 信号， CTS 一直保持在 ON 状态，除非 &K3 被选定 &Sn 选择 DSR （ Data Set Ready ） &S0 DSR 信号永远 ON （出厂设置） &S1 DSR 信号只在连线交谈（ Handshaking ）时 ON ；在 MODEM 处于测试模式及停止的状态下 OFF &Vn 查看 MODEM 目前的参数设定值及预存第 0 组及第 1 组参数设定值 &V 显示 MODEM 目前的参数设定值及预存参数设定值 &V1 查看目前连线情况 &Wn 将现行参数存入存储器 &W0 将现行参数存入第 0 组存储器 &W1 将现行参数存入第 1 组存储器。
&Xn 传送同步时钟来源选择 &X0 同步制操作，由 MODEM 提供传送同步时钟（出厂设置） &X1 同步制操作，由 MODEM 提供传送同步时钟 &X2 同步制操作，由远方的 MODEM 提供传送同步时钟 &Yn 启动或重新启动第 n 组设定参数值 &Y0 MODEM 开机或复位（ Reset ）时，将自动载入预存第 0 组参数值（出厂设置） &Y1 MODEM 开机或复位（ Reset ）时，将自动载入预存第 1 组参数值 &Zn 储存号码（共四组） &Zn n 值可以是 0 － 3 例： AT&Z1=0755 88888888 则 MODEM 储存号码为 0755 88888888 屏幕出现： OK 若要拨此组，则执行 ATDS ＝ 1 （ CR ） 屏幕出现 0755 88888888 \An 选择 MNP Class 4 及 Class 5 Block 的大小 \A0 最大的 MNP Block 大小为 64 字元 \A1 最大的 MNP Block 大小为 128 字元 BM （出厂设置） \A2 最大的 MNP Block 大小为 192 字元 \A3 最大的 MNP Block 大小为 256 字元。
\Bn 发送间断信号 当非 MNP 连接期间，送出 n/10 秒之间间断信号至远方的 MODEM ；若处于 MNP Mode ，则送出 Link Attention PDU 至无方 MODEM （出厂设置值 n=3 ） \Kn 间断控制 当 Normal 或 MNP 模式时，从 DTE 收到间断信号： \K0,2,4 MODEM 不送出间断信号，进入指令模式 \K1 清除缓存 \K3 不清除缓存 \K5 送出信号至远方 MODEM 当一般模式（ Normal Mode ）时，从远方 MODEM 收到间断信号： \K0,1 清除缓存 \K2,3 不清除缓存 \K4,5 MODEM 随着送出的数据送出一个间断信号 当直接模式（ Direct Mode ）时，从 DTE 收到间断信号： \K0,2,4 MODEM 送出一个间断信号至远方的 MODEM ，且进入指示 Mode \K1,3,5 MODEM 送出一个间断信号至远方的 MODEM \Nn 选择连线操作模式 \N0 一般模式 (Normal Mode) ，无纠错功能 \N1 直接模式 (Direct Mode) ，无纠错功能 \N2 信赖模式 (Reliable Mode) 。
\N3 自动信赖模式 (Auto Reliable Mode) 方式之下工作（出厂设置） \N4 Modem 固定 V.42&V.42bis 模式，若对方无此功能，则无法连线 \N5 Modem 固定 MNP 模式，若对方无此功能，则无法连线 ％ Cn 启动／停用数据压缩 %C0 关闭数据压缩 %C1 启动 MNP5 数据压缩 %C2 启动 V.42bis 数据压缩 %C3 启动 V.42bis 及 MNP5 数据压缩（出厂设置） %En 启动／停用 Auto-Retrain 或 Fallback/Fall Forward %E0 停用 Auto-Retrain 功能 %E1 启动 Auto-Retrain 功能 第三章 AT 指令说明 %E2 启动 Auto-Retrain 和 Fallback/Fall forward 功能（出厂设置） ＋ MS 选择调制模式（ Modulation ） +MS=,,,(max_rate> 例如： ＋ MS ＝ 56,1,300,56000 设定 Modem 从 56000bps 到 300bps 皆可连线 +MS=11,1,2400,14400 设定 Modem 只从 14400bps 到 2400bps 。
+MS=11,0,28800,28800 设定 Modem 固定为 28800bps ，其它速度无法连线 Option Selected 0 Auto mode disabled 1 Auto mode 。
