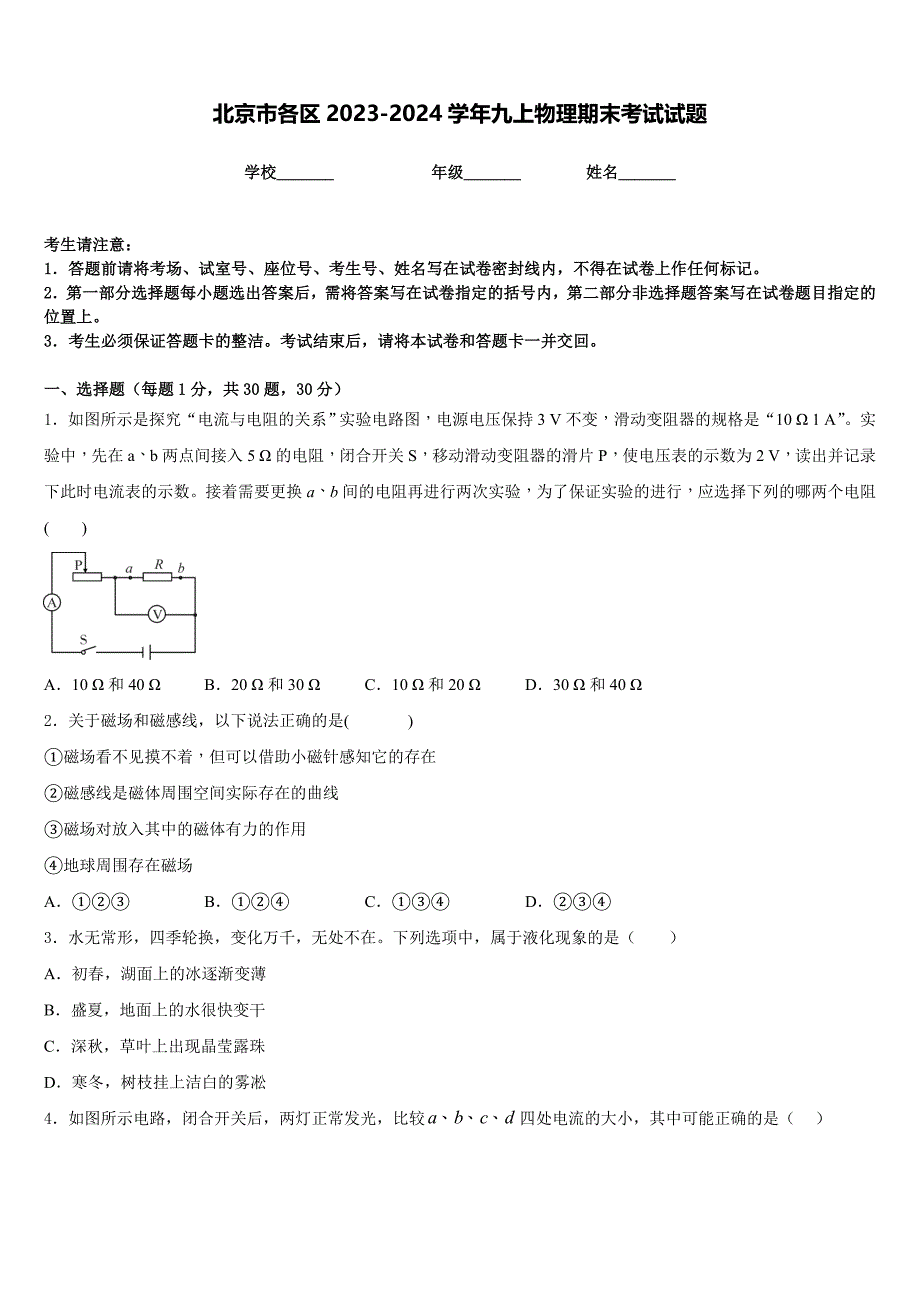

北京市各区2023-2024学年九上物理期末考试试题学校_______ 年级_______ 姓名_______考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上3．考生必须保证答题卡的整洁考试结束后，请将本试卷和答题卡一并交回一、选择题（每题1分，共30题，30分）1．如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )A．10 Ω和40 Ω B．20 Ω和30 Ω C．10 Ω和20 Ω D．30 Ω和40 Ω2．关于磁场和磁感线，以下说法正确的是( )①磁场看不见摸不着，但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场对放入其中的磁体有力的作用④地球周围存在磁场A．①②③ B．①②④ C．①③④ D．②③④3．水无常形，四季轮换，变化万千，无处不在。
下列选项中，属于液化现象的是（ ）A．初春，湖面上的冰逐渐变薄B．盛夏，地面上的水很快变干C．深秋，草叶上出现晶莹露珠D．寒冬，树枝挂上洁白的雾凇4．如图所示电路，闭合开关后，两灯正常发光，比较四处电流的大小，其中可能正确的是（ ）A． B． C． D．5．如图所示的用电器中，工作时主要将电能转化为机械能的是（ ）A．手提电脑 B．电烤箱C．洗衣机 D．电视机6．有一种节日用的小彩灯上串联着20个小灯泡，如果电源插头处的电流为200 mA，那么通过第5个小灯泡的电流是( )A．10 mA B．20 Ma C．200 mA D．100 mA7．下列实例中，属于机械能转化为内能的是A．流星穿过大气层时发热发光B．冬天，嘴对着双手哈气C．汽油机的做功冲程D．不锈钢汤勺放在热汤中8．如图所示的电路中，两个灯接入电路，则下列说法不正确的是A．要想使两灯井联，可将导线d由D点拆下，接到C点B．S闭合后，电路将发生短路C．S闭合后，两灯并联，且都能发光D．要想使两灯串联，可去掉导线b9．把标有“6V 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则A．两灯一样亮 B．L1比L2 暗 C．L1比L2亮 D．两灯都能正常发光10．图甲中，小灯泡的额定电压为6V，将粗细均匀的电阻丝AB（其阻值不随温度变化）通过滑片P连入电源两端电压不变的电路中。
闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图象如图乙所示当小灯泡消耗的功率为2.8W时，下列阻值与此时电阻丝AB连入电路的电阻阻值最接近的是A．1Ω B．3Ω C．5Ω D．6Ω11．两根完全相同的铁块A和B，如图甲所示放置时，B被吸住掉不下来；如图乙所示放置时，A不能被吸住而掉下来，此现象说明（ ）A．A、B都是磁体 B．A、B都不是磁体C．A是磁体，B不是磁体 D．A不是磁体，B是磁体12．下列现象不属于分子无规则运动的是（ ）A．春天柳絮飞扬B．酒香不怕巷子深C．长期堆放的煤会渗透进地板D．将糖放入水中，水会变甜二、填空题（每题5分，共4题，20分）13．如图所示的电能表读数为_____kW·h，l度电可使一盏“220 V 10 W”的灯正常工作_____ h14．2019年10月18日，第七届世界军人运动会在武汉举行，这是我国第一次承办综合性国际军事赛事，也是继北京奥运会后举办的规模最大的国际体育盛会，其中，跳伞项目为5个国际军体特色比赛项目之一，一体重为600N的运动员从悬停在空中的直升机上由静止开始竖直跳下，其速度与时间的关系如图所示，经15s下落125m后，开始做匀速直线运动直至落地，整个过程用时30s，在整个过程中，该运动员重力做功为_______J；匀速下降时，运动员的动能_______，机械能_______ （后两空选填“增大”、“减小”或“不变”）。
15．秋天，用梳子梳完头发后会发现头发很蓬松，这是_____现象；把带电体接触验电器，其金属箔会张开，这是因为_____的原理16．汽油机是热机的一种，其在做功冲程时的能量转化情况是___________；在设计制造时，汽缸外有一个水套，让汽缸被水包围着使其降温，这是利用了水的_______的特性一台单缸四冲程汽油机，飞轮转速是1200r/min，该汽油机每秒钟对外做功________次，若每次对外做功90J，其功率是________W三、实验题（共12分）17．（4分） “测定物质密度”的实验原理是_______，实验中需要测量的物理量有________ 在“探究物质质量与体积的关系”实验中，先要控制______________________相同进行研究，为了得出普遍规律，还需进一步改变_________________继续探究最后两空选填“质量”、“体积”或“物质”）18．（4分）小明在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω1）电流表的量程应选0～_____A；（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；（__________）（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端；（4）小明闭合开关后，小明发现电压表电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是_____。
故障排除后，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V；（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W19．（4分）在“测量滑轮组机械效率”的实验中，小兵与同学们用同一滑轮组进行了三次实验（如图所示），实验数据记录如下表次数钩码重/N钩码上升距离/cm弹簧测力计示数/ N弹簧測力计升距离/cm机械效率12100.83083.3%24101.530①3610②3090.9% (1)实验中应沿竖直方向匀速拉动弹簧测力计，并用_____测出物体上升的高度2)表格中编号①处数据为_____，编号②处数据为_____3)分析数据可得结论：使用同一滑轮组提升不同物重至同一高度，提升的物重增加时，所做的额外功_____（选填“变大”“变小” 或“不变”）4)分析数据可得结论：使用同一滑轮组，滑轮组的机械效率与物重的关系可能比较符合的图是（______）(5)若将此滑轮组换一种绕绳方法，不计绳重及摩擦，提升相同的物体时，滑轮组的机械效率 _____（选填“改变”或“不变”）四、作图题（共16分）20．（8分）根据图中给出的入射光线和折射光线，在方框内画出一个适当类型的透镜。
21．（8分）如左图所示，是小强常使用的一个插线板他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压根据上述现象，请在右图中只添加导线完成开关、指示灯和插孔的正确连接五、计算题（共22分）22．（10分）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A． 求：（1）电源电压；（2）通过电阻R1的电流；（3）电阻R2的阻值．23．（12分）如图所示的电路中，已知电阻R2的阻值为20Ω，假定电源电压保持不变只闭合开关S时电流表的示数为0.15A，开关S和S1均闭合时电流表的示数为0.21A1）求电源电压的大小；（2）求电阻R1的阻值参考答案一、选择题（每题1分，共30题，30分）1、C2、C3、C4、C5、C6、C7、A8、C9、B10、B11、D12、A二、填空题（每题5分，共4题，20分）13、293.6 100 14、1.2×105 不变 减小 15、摩擦起电 同种电荷相互排斥 16、内能转化为机械能 比热容大 10 900 三、实验题（共12分）17、 质量和体积 物质 物质 18、0.6 A 滑动变阻器接入电路的阻值过大 2.2 B 0.5 19、刻度尺 2.2 变大 B 不变 四、作图题（共16分）20、21、五、计算题（共22分）22、（1）6V；(2) 0.3A；(3)30Ω23、（1）3V；（2）。
