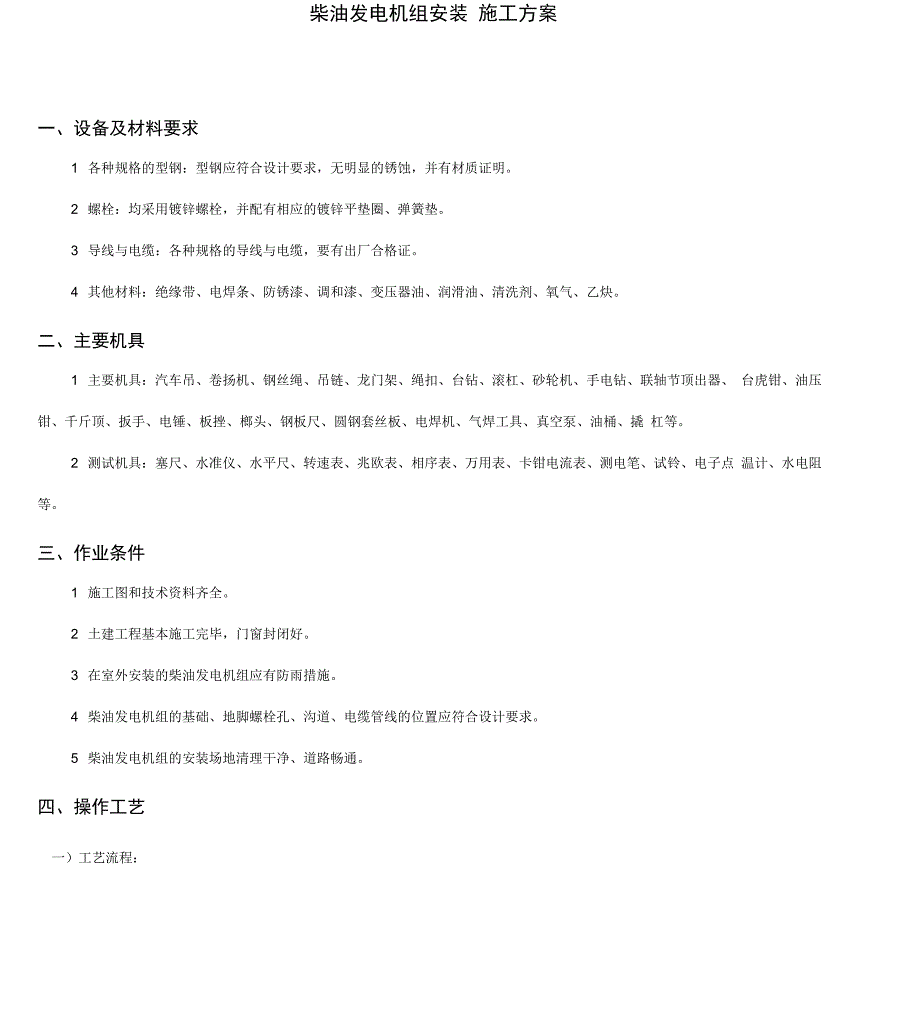

柴油发电机组安装 施工方案一、设备及材料要求1 各种规格的型钢：型钢应符合设计要求，无明显的锈蚀，并有材质证明2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫3 导线与电缆：各种规格的导线与电缆，要有出厂合格证4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔二、主要机具1 主要机具：汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、 台虎钳、油压 钳、千斤顶、扳手、电锤、板挫、榔头、钢板尺、圆钢套丝板、电焊机、气焊工具、真空泵、油桶、撬 杠等2 测试机具：塞尺、水准仪、水平尺、转速表、兆欧表、相序表、万用表、卡钳电流表、测电笔、试铃、电子点 温计、水电阻 等三、作业条件1 施工图和技术资料齐全2 土建工程基本施工完毕，门窗封闭好3 在室外安装的柴油发电机组应有防雨措施4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线的位置应符合设计要求5 柴油发电机组的安装场地清理干净、道路畅通四、操作工艺一）工艺流程：二）基础验收：柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符 合安装尺寸要 求。
三）设备开箱检验： 设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录 依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及 其控制柜有出厂试验记录 外观检查，有铭牌：机身无缺件，涂层完整 柴油发电机组及其附属设备均应符合设计要求四）机组安装： 如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配减震器装在机组的底下在柴油发电机组施工完 成的基础上，放置好机组一般情况下，减震器无须固定，只要在减震器下垫一层薄薄的 橡胶板就可以了如果需要固定，划好减震 器的地脚孔的位置，吊起机组，埋好螺栓后，放好机组，最后拧紧螺栓若现场不允许吊车作业，可将机组放在滚杠上，滚至选定位置用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注 意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器释放千斤顶，再抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶五）燃料系统的安装： 供油系统一般由储油罐、日用油箱、油泵和电磁阀、连接管路构成，当储油罐位置低（低于机组油泵吸 程）或高 于油门所能承受的压力时，必须采用日用油箱，日用油箱上有液位显示及浮子开关（自动供油箱装备），油泵系统的 安装 要求参照水系统设备的安装规范要求。
六）排烟系统的安装：1 排烟系统一般由排烟管道、排烟消声器以及各种连接件组成；2 将导风罩按设计要求固定在墙壁上；3 将随机法兰与排烟管焊接（排烟管长度及数量根据机房大小及排烟走向），焊接时注意法兰之间的配对关系；4 根据消声器及排烟管的大小和安装高度，配置相应的套箍；5 用螺栓将消声器、弯头、垂直方向排烟管、波纹管按图纸连接好，保证各处密封良好；6 将水平方向排烟管与消声器出口用螺栓连接好，保证接合面的密封性；7 排烟管外围包裹一层保温材料；8 柴油发电机组与排烟管之间的连接常规使用波纹管，所有排烟管的管道重量不允许压在波纹管上，波纹管应保 持自由状态七）通风系统的安装：1 将进风预埋铁框，预埋至墙壁内，用水泥护牢，待干燥后装配；2 安装进风口百叶或风阀用螺栓固定；3 通风管道的安装详见相关工艺标准八）排风系统的安装：1 测量机组的排风口的坐标位置尺寸；2 计算排风口的有关尺寸；3 预埋排风口；4 安装排风机、中间过度体、软连接、排风口，有关工艺标准见相关专业九）冷却水系统的安装：1 核对水冷柴油发电机组的热交换器的进、出水口，与带压的冷却水源压力方向一致，连接进水管和出水管；2 冷却水进、出水管与发电机组本体的连接应使用软管隔离。
十）蓄电池充电检查 按产品技术文件要求进蓄电池充液（免维护蓄电池除外），充电十一 ）柴油机空载试运： 柴油发电机组的柴油机需空载试运行，经检查无油、水泄漏，且机械运转平稳，转速自动或手动符合要 求柴油 机空载试运行合格，做发电机空载试验试运行前的检查准备工作：1 发电机容量满足负荷要求；2 机房留有用于机组维护的足够空间；3 机房地势不受雨水的侵入；4 所有操作人员必须熟悉操作规程；5 所有操作人员掌握安全性方法措施；6 检查所有机械连接和电气连接的情况是否良好；7 检查通风系统和废气排放系统连接是否良好；8 灌注润滑油、冷却剂和燃料；9 检查润滑系统的渗漏情况；10 检查燃料系统的渗漏情况十二 ）发电机静态试验与随机配电盘控制柜接线检查： 按照主控项目中的附表完成柴油发电机组本体的定子电路、转子电路、励磁电路和其他项目的试验检查，并做好记录，检查时最好有厂家在场或直接由厂家完成；根据厂家提供的随机资料，检查和校验随机控制屏的接线是否与图纸一致十三 ）发电机组空载试运行：1 断开柴油发电机组负载侧的断路器或 ATS;2 将机组控制屏的控制开关打到 “手动 ”位置，按启动按钮；3 检查机组电压、电池电压、频率是否在误差范围内，否则进行适当调整；4 检查机油压力表。
以上一切正常，可接着完成正常停车与紧急停车试验十四 ）发电机组带载试验：1 发电机组空载运行合格以后，切断负载 “市电 ”电源，按 “机组加载 ”按钮，先进行假性负载（水电阻）试验运行 合格 后，再由机组向负载供电；2 检查发电机运行是否稳定、频率、电压、电流、功率是否保持额定值；一切正常，发电机停机，控制屏的控制 开关打到 “自动 ”状态十五 ）自启动时间试验：当市电二路电源同时中断时，备用发电机自动投入运行，它将在设计要求的时间内（一般为 15 秒）投入到满载负 荷状态当 市电恢复供电时，所有备用电负荷自动倒回市供电系统，发电机组自动退出运行（按产品技术文件要求进 行调整，一般为 300 秒后 退出运行）五、质量标准（一）主控项目：1 自备电源的柴油发电机组应选用 380V/220V 的低压发电机，发电机应做出厂试验，并应有出厂检验合格证明， 柴油发电机 组安装完成以后，应按下表完成交接试验：电机组交接试验序号内部部位试验内容试验结果1静态 试 验定子 电路测量定子绕组的绝缘电阻 和吸收比绝缘电阻值大于0.5M Q沥青浸 胶及烘卷云母绝缘吸收比大于 1.3环氧粉云母绝缘吸收比大于1.62在常瘟下，绕组表面温度与空气温度差在正负3度范围内测量各相直流电阻各相直流电阻值相互间差值不大于取小值2% , 与出厂值在同 温度卜比1011121314差值不大于2%交流工频耐压试验1min试验电压为1.5Un+750V,无闪络击穿现象，Un为发电机额定电压转子电路用一千伏兆欧表测量转子绝缘电阻绝缘电阻值大于0.5M。
在常温下，绕组表面温度与空气温度差在±3©范围内测量绕组直流电阻数值与出厂值在同温度下比差值不大于2%交流工频耐压试验1min用2500V摇表测量绝缘电阻励磁电路退出励磁电子电路器件以后，测量励磁电路的线路设备的绝缘电阻绝缘电阻值大于0.5M静态试验其他退出励磁电子电路器件以后，进行交流工频耐压试验1min试验电压为1000V，无闪络击穿现象有绝缘轴承的用1000V兆欧表测量轴承绝缘电阻绝缘电阻值大于0.5M测量检温计（埋入式）绝缘电阻，校验检温计精度用250V兆欧表检测不短路，精度符合出厂规定测量灭磁电阻，自同步电阻器的直流电阻与铭牌比较，其差值为±10%运转试验发电机空载特性试验按设备说明书比对，符合要 求测量相序相序与出线标识相符测量空载和负荷后轴电压按设备说明书比对，符合要求2发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值，低压馈电线路应大于0.5M高压馈电线路不应小于1MO/KV ;塑料绝缘电缆馈电线路直流耐压试验为 2.4kV,时间15min,泄露电流稳定，无击穿现象3 柴油发电机组馈电线路连接以后，应核对柴油发电机组与原馈电线路的相序，相序必须一致4 发电机组中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。
5 当柴油发电机并列运行时，应保证其电压、频率和相位一致6 发电机本体和机械部分的外露可导电部分应分别于保护导体可靠连接，并应有标识7 燃油系统的设备及管道的防静电接地应符合设计要求二）一般项目：1 检查柴油发电机组的控制柜和配电柜的接线应正确，紧固件紧固状态良好，无遗漏脱落开关、保护装置的型 号、规格正确，验证出厂试验的锁定标记应无位移，如有位移应由试验厂重新标定2 柴油发电机组的有关电气线路及其元器件的试验合格，柴油发电机组满载试验 漏油、漏 12 小时，无机械和电气故障，无 水、漏气等不正常现象六、成品保护1 机房内的柴油发电机组的成品保护柴油发电机组及其辅助设备安装在机房内，机房门应加锁，未经安装及有 关人员允许， 非安装人员不得入内2 柴油发电机组及其辅助设备安装在室外的成品保护柴油发电机组及其辅助设备安装在室外，根据现场情况采 取必要的保护 措施，控制设备的箱、柜应加锁3 施工各工种之间要相互配合，保护设备不受碰撞损伤4 柴油发电机组安装完成以后，应保持机房干燥，以防设备锈蚀5 柴油发电机组安装完成以后，应保持清洁6 系统调试过程中，各主要环节应有专人值班7柴油发电机房室内应保持通风良好，室内温度应保持在 10©— 40 室内严禁用火和吸烟。
七、应注意的问题1 柴油发电机组对人体有危险的部位必须张贴危险标志2 柴油发电机主体：（1） 开机前所有的防护罩，特别是风扇罩必须正确地安装在机器上；（2） 开机前所有的电气接头必须正确地连接，所有的仪器设备必须检查一遍以保安全 3）所有接地必须良好4） 开机前所有带锁的配电盘的门必须锁好5） 维修人员必须经过培训，不要独自一人在机器旁维修，这样一旦事故发生时能得到帮助6） 维修时禁止启动机器，可以按下紧急停机按钮或拆下启动电瓶3 燃油和润滑油：（1）在燃油系统施工和运行期间，不允许有明火、香烟、机油、火星或其他易燃物接近柴油发电机组和油箱 2）燃油和润滑油碰到皮肤会引起皮肤刺痛， 如果油碰到皮肤上， 立即用清洗液或水清洗皮肤 如果皮肤过敏手部都有伤者）要带上防护手套3） 燃油管要固定牢固且不渗漏，与发电机组连接的燃油管要用合格的软管4） 保证所有进油口要装有正向关闭阀5）除非油箱与发电机是分离的，否则在发电机工作时不要往油箱内注油，燃油与热发电机组及废气接触是潜在 的火患4 蓄电池：1）如果蓄电池使用的是铅酸电池，如果要与蓄电池的电解液接触，一定要带防护手套和特别的眼罩（2）蓄电池中的稀硫酸具有毒性和腐蚀性，接触后会烧伤皮肤和眼睛。
如果硫酸溅致到皮肤上，用大量的清水清 洗，如果电 解液进入眼睛，用大量的清水清洗并立即去医院就诊3）蓄电池可释放易爆气体火花和火焰要远离电瓶，特别是电瓶充电时，在拆装蓄电池时不能让正负极相碰， 以防产生火 花启动前，拧紧接头，蓄电池的摆放或充电地点必须保持通风。
