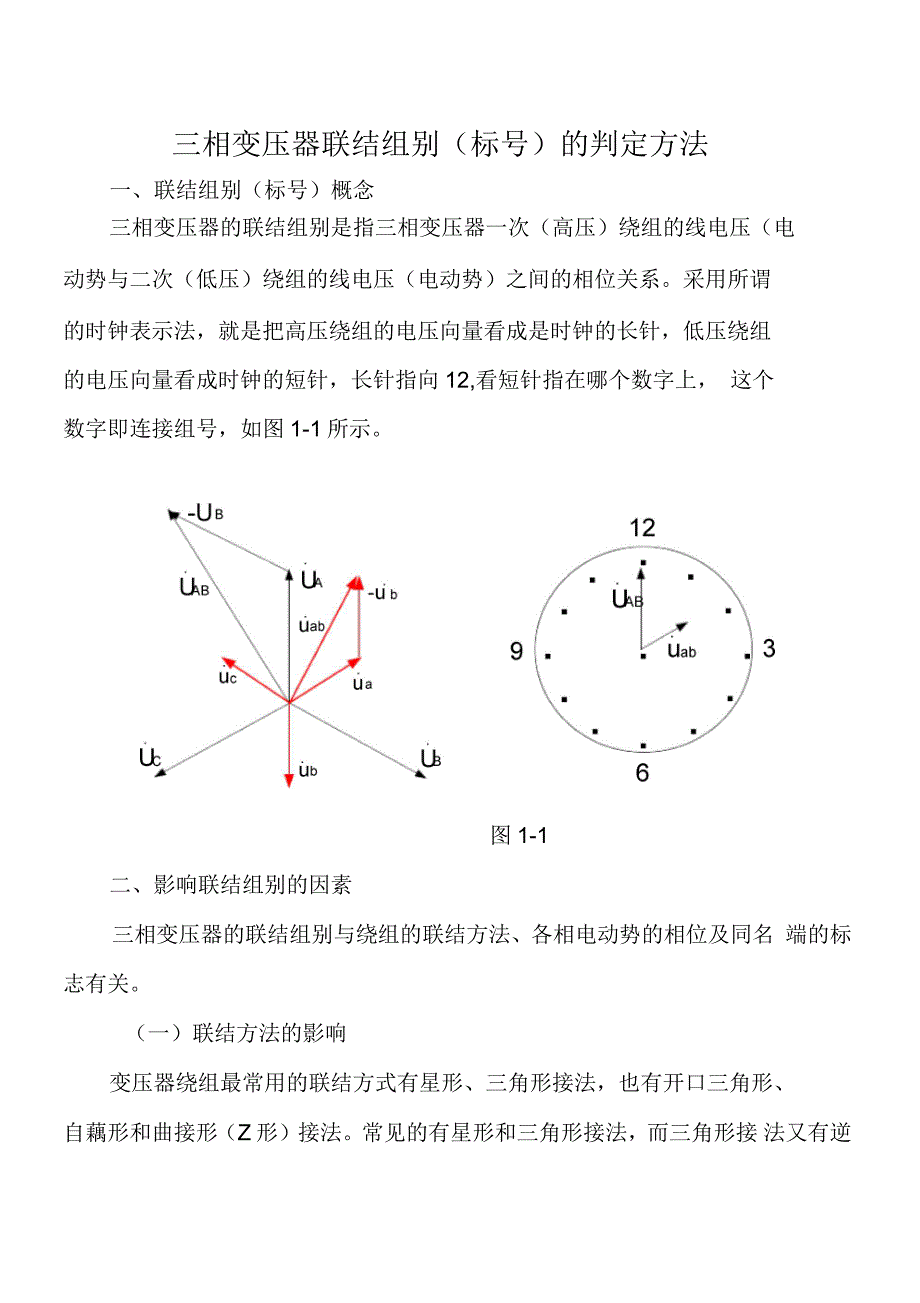

三相变压器联结组别（标号）的判定方法一、联结组别（标号）概念三相变压器的联结组别是指三相变压器一次（高压）绕组的线电压（电动势与二次（低压）绕组的线电压（电动势）之间的相位关系采用所谓的时钟表示法，就是把高压绕组的电压向量看成是时钟的长针，低压绕组的电压向量看成时钟的短针，长针指向12,看短针指在哪个数字上， 这个数字即连接组号，如图1-1所示图1-1二、影响联结组别的因素三相变压器的联结组别与绕组的联结方法、各相电动势的相位及同名 端的标志有关一）联结方法的影响变压器绕组最常用的联结方式有星形、三角形接法，也有开口三角形、自藕形和曲接形（Z形）接法常见的有星形和三角形接法，而三角形接 法又有逆接和顺接两种，即ax绕组的x端可以和b连接，也可以与c连接按照ax-by-cz-ax 顺序接线的称为顺接，按照ax-cz -by-ax 顺序接线的D表75,如图1-2所75a b c称为逆接；星形接法用Y表示；三角形接法用图1-2（a）星形联结（b）三角形联结（顺联）（c）三角形联结（逆联）在三相变压器里 ，一次绕组的首端用 A、B、C表示；末端用X、Y、 Z;二次绕组的首端用a、b、c表示，末端用x、y、z表 示。
星形接法中点可以引由中线，也可以不引生这样 ，一、二绕组的接法就有各组合： （1）Y,y 或 YN,y 或 Y,yn;（2）Y,d 或 YN,d;（3）D,y 或 D,yn;（4）D,d 其中大 写字母表示高压绕组接法，小写字母表示低压绕组接法，字母N,n是星形接 法的中心点引生标志二）绕组电动势相位的影响在变压器的接线图中，一次绕组按 A B、C相序排列，相位保持不变；二次绕组按 a、b、c相序排列，相位可有改变（abc、bca、cab） 同一铁心柱上的绕组属于同一相，相位相同；错开一个铁心柱相位滞后1200,钟点数按顺时针方向增加4h,错开两个铁心柱，相位滞后2400,钟点数按顺时针方向增加8h,如图1-3 （a）、（b）所示c所谓的同名端，就是在两个绕组中分别通以abcUbUcUayz x（或者直流电产生静止磁场），当磁通方向迭加（同方向）时，两个绕组的电流流入端就是它们的同名端，两个绕组的电流流由端是它们的另一组同名端简单判断方法如下: 将变压器的两个绕组并联，再与一个灯泡串接在交流电源上 .这个交流电源的要与变压器磁芯相适应，铁芯变压器用工频，开关变压器用开关电源 供电，调换其中任一绕组的两个头，并好后与灯泡相串通电。
比较两种接 法时，会发现亮度不同，亮度较暗的那一种接法，变压器相并的端子即是 同名端，如图1-4所示佃) (b)(O(d)图1-4在变压器的接线图中 ，一、二次绕组同名端标志相同的不影响变压器联结组别的钟点数，标志为异名端的将使联结组别的钟点数按顺时针方 向增加6h,如图1-5 (a)、(b)所示图 1-5 (a)ABCX Y Zb c ay z x三、联结组别 对Y/y联结的绕组来说，除标号为0外，还可得到4、8两种标号；对Y /d联结的绕组来说，除标号为11外，还可得到3、7两种标号如果将低压绕组的首末端标志颠倒，其线电势也将反相这样对 Y/y联接的绕组又可得到6、10、2三种标号，对Y/d联结的绕组又可得到5、9、1三种标号因此Y/y联结的绕组可得到 0（或12）、2、4、6、8、10全部偶数点的标号；Y/d联结的绕组可得到1、3、5、7、9、11全部奇数点的标号这样，我们只要记住 Y, y0和Y/d11两种标准联结组的联结图，通过与它比较，就能直接判定由其他的联结组标号四、已知变压器的联结标号，画出其对应的相量图及绕组的联结图（一）画由Y/y0的相量图及绕组的联结图c画图步骤：1、确定高压绕组和低压绕组线电压（或相电压）的相位差根据Y/y0可知，该变压器的高压绕组和低压绕组为星型联接，且高、 低压绕组的线电压时差为 0。
即高、低压绕组的线电压（或相电压）同相2、画由高、低压绕组的相量图以高压绕组线电压 Uab为基准，低压绕组线电压 uab落后于线电压 Uab 的角度，即为其点数（画图时，应注意高、低压绕组所对应的各线电压或 相电压的夹角应是相等的（00）,即ua落后Ua0个点（00） , Ub落后UB 0 个点（0°） , U c落后Uc 0个点（0°）,如果不等，说明图画错了）对于 Y/y连结方式，由于高压绕组和低压绕组对应的线电压相位差与高压绕组 和低压绕组对应的相电压的相位差相同，所以，用高压绕组相电压 Ua为基准，低压绕组相电压 Ua落后于高压绕组相电压 UA的角度，即为其点数画 相量图的方法更为简单标由线电压和相电压的方向（Uab箭头方向为b到a;LAB箭头方向为 B 到A绕组ax箭头的方向指向a端，绕组AX箭头的方向指向A端）3、根据相量图，画由高、低压绕组联结图，标上相电压的方向及同 名端根据高、低压绕组的相量图可知，低压绕组ax相电压落后高压绕组AX 0个点（00）,且与高压绕组 AX绕在同一磁柱上，绕组绕向相同（相 量图上Ua与UA在同一直线上，且方向相同），即 A a为同名端同理， 低压绕组by、cz的分析方法与ax绕组相同。
二）画由Y/y2的相量图及绕组的联结图画图步骤：1、确定高压绕组和低压绕组线电压（或相电压）的相位差根据Y/y2可知，该变压器的高压绕组和低压绕组为星型联接，且高、 低压绕组的线电压时差为 2个点（600） o即高压绕组的线（相）电压比低 压绕组线（相）电压超前 2个点（60°） o2、画由高、低压绕组的相量图以高压绕组线电压 Uab为基准，低压绕组线电压 uab落后于线电压 Uab 的角度（点数）画相量图（画图时，应注意高、低压绕组所对应的各线电压或相电压的夹角应是相等的（60°）,即Ua落后UA 2个点（60°） , Ub 落后UB 2个点（600） , Uc落后UC 2个点（ 600）,如果不等，说明图画错 了），标由线电压和相电压的方向（Uab箭头方向为b到a； LAB箭头方向为B到A绕组ax箭头的方向指向a端，绕组AX箭头的方向指向 A端）3、根据相量图，画由高、低压绕组联结图，标上相电压的方向及同 名端根据高、低压绕组的相量图可知，低压绕组ax相电压落后高压绕组AX 2个点（600）,且与高压绕组 CX绕在同一磁柱上，绕组绕向相反（相 量图上ua与UC在同一直线上，且方向相反），即C、a为异名端。
同理,低压绕组by、cz的分析方法与ax绕组相同三）画由Y/y8的相量图及绕组的联结图画图步骤：1、确定高压绕组和低压绕组线电压（或相电压）的相位差根据Y/y8可知，该变压器的高压绕组和低压绕组为星型联接，且高、 低压绕组的线电压时差为 8个点（ 240°） o即低压绕组线（相）电压比高 压绕组的线电压（相）落后 8个点（240°） o2、画由高、低压绕组的相量图以高压绕组线电压 Uab为基准，低压绕组线电压 uab落后于线电压 Uab 的角度（点数）画相量图（画图时，应注意高、低压绕组所对应的各线电压或相电压的夹角应是相等的（240°）,即Ua落后UA8个点（240°） , Ub 落后UB 8个点（2400） , Uc落后UC 8个点（2400）,如果不等，说明图画 错了）标由线电压和相电压的方向（线电压Uab箭头方向为b至山 线电压 UAB箭头方向为B到A,绕组ax箭头的方向指向a端，绕组AX箭头的方向 指向A端，其它线电压和相电压的方向以此类推）3、根据相量图，画由高、低压绕组联结图，标上相电压的方向及同名端根据高、低压绕组的相量图可知，低压绕组ax相电压落后高压绕组AX 8个点（240°）,且与高压绕组 CX绕在同一磁柱上，绕组绕向相同（相 量图上Ua与UC在同一直线上，且方向相同），即C、a为同名端。
同理，低压绕组by、cz的分析方法与ax绕组相同四）画由Y/d11的相量图及绕组的联结图1、画由Y/d11相量图画图步骤：（1）确定高压绕组和低压绕组线电压的相位差根据Y/d11可知，该变压器的高压绕组和低压绕组为星型联接，低压绕组为三角型联接，且高、低压绕组的线电压时差为11个点即高压绕组的线电压比低压绕组线电压超前 11个点（3300）或低压绕组超前高压绕 组 300o（2）画由高、低压绕组的相量图先画由高压绕组的相量图，如图中黑色线部分（注意B点放在图中的上面），标由线电压和相电压的方向再画由低压绕组的相量图，以高压 绕组线电压Uab为基准，低压绕组线电压uab落后于高压绕组线电压Uab的角度（点数）画相量图；根据Uab超前UAB 300可画由线电压Uab （a点与A点重合），uca超前UDA300可画由线电压 uca （画图时，应注意高、 低压绕组所对应的各线电压的夹角应是相等的（300）,即Uab超前UAB300、Uca超前UDA300、Ubc超前UBC300、如果不等，说明图画错了），连结bc, 标由线电压的方向2、画由高、低压绕组的联结图二次绕组连接方式分为2种，而三角形接法又有顺接和逆接两种，即ax绕组的x端可以和b端连接，也可以与 c端连接。
即按照ax-by-cz-ax 顺序接线和按照ax-cz -by-ax 顺序接线相量图绕组连结图按照ax-cz -by-ax顺序接线ABCBUda相量图绕组连结图（逆联）画图步骤:（1）根据Y/d11可知，该变压器的高压绕组和低压绕组为星型联接， 低压绕组为三角型联接，且高、低压绕组的线电压时差为11个点即高压绕组的线电压比低压绕组线电压超前11个点（3300）或低压绕组超前高压绕组3000（2）先画由高压绕组的相量图，如图中 黑色线部分（注意B点放在 图中的上面），标由线电压和相电压的方向3）根据Uab超前UAB 300可画由线电压Uab （ a点与A点重合）， Uca超前UCA300可画由线电压 Uca （画图时，应注意高、低压绕组所对应 的各线电压的夹角应是相等的（300）,即Uab超前UAB300、u ca超前 UCA300、Ubc超前UBC300、如果不等，说明图画错了），连结bc,标曲线电 压的方向（Uab箭头方向为b至1Ja； Uca箭头方向为a至1Jc； Ubc箭头方向为 c至| b）图中的红色线部分由于 ax绕组的x端与c端连接，在c端标 上x,在b端标上z,在a端标上y,绕组ax的方向指向a端，绕组by的方 向指向b端，绕组cz的方向指向c端。
4）根据相量图，画由高、低压绕组联结图，从相量图上可以看由， 低压绕组ax与高压绕组AX绕在同一磁柱上，绕组绕向与高压绕组相同， 即A、a为同名端同理，低压绕组by与高压绕组BX绕在同一磁柱上，绕组绕向相同，即 B、b为同名端低压绕组 cz与高压绕组CZ绕在同一 磁柱上，绕组绕向相同，即C、c为同名端标上高、低压绕组相电压的方向及同名端。
