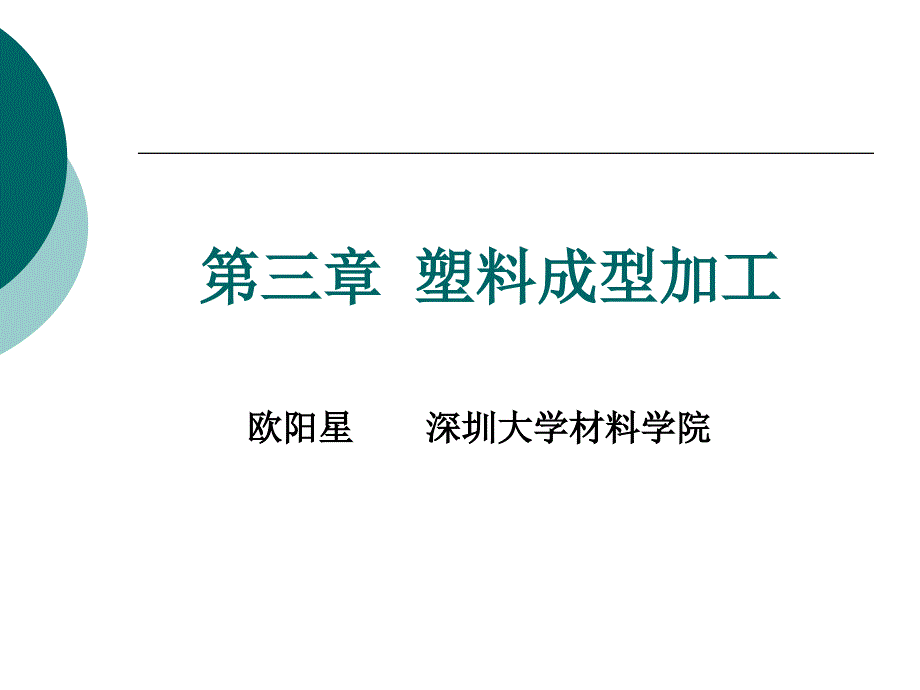

第三章 塑料成型加工欧阳星 深圳大学材料学院塑料成型加工塑料成型加工定义义：将塑料原料加工成塑料制品的工艺艺过过程主要的成型方法如下：注射成型又称注塑成型.挤出成型又称挤塑成型，是热塑性塑料的主要成型之一压缩成型又称压制成型把上下模安装在压力机的上下模板之间，将塑料原料直接加入型腔内，将模具闭合，塑料在受热受压下充满型腔，固化定型后得到塑料制件压注成型又称传递成型，是热固性塑料的主要成型方法之一它是将塑料粒料装入模具的加料室内，在加热、受压下熔融的塑料通过模具加料室底部的浇注系统充满型腔，然后固化成型固相成型使塑料在熔融温度下成型，在成型过程没有明显的流动状态,多用于塑料板材的二次成型加工，如真空成型、压缩空气成型和压力成型等，原多用于薄壁制件成型，先用于制造厚壁制件其它成型吹塑成型、压延成型、浇铸成型、滚塑成型、泡沫成型等塑料成型 塑料成型设备 的类型很多，主要有各种模塑成型设备 和压延机等模塑成型设备 有挤出机、注射机、浇铸 机、中空成型机、发泡成型机、塑料液压机以及与之配套的辅助设备 等生产中应用最广的是挤出机和注射机，其次是液压机和压延机塑料成型设备设备德国阿博格Allarounder-U注塑机管材挤挤出生产线产线（1）塑料挤挤出机的功能 采用加热加压和剪切等方式，将固态的塑料原料或混合有色母料等助剂、共混树脂或回料的物料变成均匀一致的熔体，并以足够大的压力将熔体送到机头，机头上有形成制品截面的口模，以形成具有固定截面的连续制品。
2）塑料挤挤出机的工作原理 塑料挤出机的主体是一个带有螺杆和内螺纹的机筒结构，原料在一端的料斗进入机筒，然后由旋转的螺杆传送到机筒的另一端通过在机筒外部的加热器加热以及在塑料和螺杆由于摩擦而产生的摩擦热的作用下，使塑料变软和熔化 挤挤出机挤挤出成型技术术挤出工艺 先将固态的塑料树脂通过适当的方法变成熔体； 接着将这种熔体用一定的方法使其成型，制造成为所需要的塑料制品 挤出工艺主要用来制作薄膜、片材以及挤出吹塑瓶等塑料包装制品，所使用的设备是塑料挤出机挤挤出机挤挤出成型技术术第一段，靠近加料斗，称为加料段，它的功能是让物料以一个相对平稳的速率进人挤出机第二部分为压缩段，物料在这段形成熔体并且压力增加第三部分是计量段，紧靠着挤出机出口，它的主要功能是使从塑料挤出机挤 出的物料变为均匀一致的熔体 挤挤出机挤挤出成型技术术塑料挤挤出机组组成螺杆挤挤出机挤挤出成型技术术 用注射成型的方法可以生产一些形状复杂的包装制品，例如周转箱、各种盖子以及其它容器注射生产还用于注射吹塑成型瓶子的型坯的制造 注射成型时，使用的设备是注射成型机，简称注射机注射机在结构上很像塑料挤出机，但是注射机要求螺杆能在机筒里前后移动。
注射成型技术术注射成型工作原理： 塑料在注射机的机筒里熔化随着螺杆的转动，熔体聚集在螺杆头部，产生压力使螺杆在机筒里后移当聚集了所需要量的熔体时，螺杆停止旋转，螺杆再以机械方式或液压为动 力向前迅速移动，将熔体由喷嘴挤出通过流道注入模具当制品冷却到能够保持其形状不变时，模具沿着分模线打开，顶出制品 注射成型技术术注射成型技术术德国阿博格Allarounder-U注塑机注射成型工作循环环加料 合模 注射充模保压补缩冷却定型开模清模塑件脱模预塑注射成型技术术注射成型的特点：优点成型周期短、生产效率高、易实现 自动化能成型形状复杂、尺寸精确、带有金属或非金属嵌件的塑料制件产品质量稳定适应范围广 到目前为止，除氟塑料以外，几乎所有的热塑性塑料都可以用注射成型的方法成型另外，一些流动性好的热固性塑料也可用注射成型注射成型技术术缺点注射设备 价格较高注射模具结构复杂生产成本高、生产周期长、不适合于单件小批量的塑件生产注射成型技术术加料塑化充模保压 倒流冷却脱模成型前的准备备注射过过程塑件的后处处理注射成型工艺艺退火处理调湿处理原料外观检验观检验 及工艺艺性能测测定塑料预热预热 和干燥料筒清洗嵌件预热预热脱模剂剂的选选用注射成型技术术注射成型的工艺艺参数温度压力时间料筒温度喷嘴温度模具温度控制塑料的塑化和流动影响塑料的流动和冷却塑化压力（背压）注射压力重要参数注射成型技术术 引 言月饼饼（ 材料-面粉） 工具-饼饼模蜂蜂窝窝窝窝煤（材料煤（材料-煤）煤） 工具-蜂蜂窝窝窝窝煤模具煤模具 塑件（材料塑件（材料-塑料）塑料） 工具工具-塑料模具塑料模具塑料的成型工艺艺与成型模具塑料成型方法及其模具 压注模 注射模压缩模吹塑模 发泡模 搪塑模 真空成型模 压棍（模）挤出模 热压印模 彩印模 模塑成型法塑料的成型工艺艺与成型模具塑料模具(基本概念2)-是指利用其本身特定密闭闭腔体去成型具有一定形状和尺寸的立体形状塑料制品的工具。
模具(基本概念1)：是指利用其本身特定形状去成型具有一定形状和尺寸的制品的工具模具模具发发展概况:模具 我国古代模具技术已达到较为先进的水平 我国现现代模具行业发业发 展迅猛模具工业业是我国国民经济经济 的基础产业础产业 ，是技术术密集的高技术术行业业模具是制造过过程中的重要工艺艺装备备美国工业界认为：模具是美国工业业的基石日本工业界认为：模具是促进进社会繁荣的动动力模具技术已成为衡量一个国家产品制造水平的重要标志之一模具 流变学（Rheology）：主要是研究物质的变形和流动的一门科学 变形：物体受外力时，内部各部分的形状和体积发生变化，称为变形可恢复原状（可逆性）的变形为弹性变形（elastic deformation)，反之则称为塑形变形（plastic deformation) 流动可视为一种可逆性变形过程，与流体本身的粘度（viscosity）有关流变变学基础础流变变学基础础雷诺准数2500 湍流流动聚合物熔体雷诺准数1，一般在层流流动 层流：流体流动时 形成互相平行移动的液层 剪切速率（rate of shear，)：层流各层速度的不同形成速度梯度，称为流动较 慢的液层阻滞流动较 快液层的运动。
剪切力（shearing force，)：使各液层间产 生相对运动的外力叫剪切力，在单位液层面积上所需施加的这种力称为剪切应力，简称剪切力 剪切应力和剪切速度是表征体系流变性质的两个基本参数流变变学基础础一、牛顿流体 纯液体和多数低分子溶液在层流条件下剪切应力与剪切速度成正比，称这牛顿粘度定律，遵循该法则的液体为牛顿流体（Newtonian fluid）S=F/A=D或D=S/D与S关系图称为流动曲线，从上公式可知牛顿流体流动曲线呈直线关系，且直线经过 原点粘度与剪切速度无关流变变学基础础流体分类二、非牛顿流体 大多数液体如高分子溶液、胶体溶液、软膏以及固液的不均匀体系的流动均不遵循牛顿定律，称之为非牛顿流体，此各物质的流动现象称为非牛顿流动 流变变学基础础流变变学基础础流体分类按粘度对剪切速率的依赖性来分类非牛顿流动分为塑性流动（宾汉流体）、假塑性流动和膨胀流动塑性流体（宾汉宾汉 流体） 与牛顿顿流体区别别在于应应力必须须大于f值值，才开始流动动，流动动后又与牛顿顿流体相同 流变变学基础础f屈服值值 假塑性流动动 与塑性流动动区别别是无屈服值值，剪切变变稀膨胀胀流动动 与假塑性流动动的相反过过程同样样无屈服值过值过 原点。
流变变学基础础流变变学基础础非牛顿流体分类（按有无弹性效应和时间 关系分）流变变学基础础聚合物聚集态对应态对应 相应应的加工方法流变变学基础础某些加工方法适宜的熔融指数值加工方法产品所需 MI加工方法产品所需 MI挤出成型管材0.1瓶（高级）12片材、瓶0.10.5胶片915薄壁管注射成型模压制件12电线电缆0.11薄壁制件36薄片0.51涂布涂覆纸915单丝真空成型制 件0.20.5多股丝或纤维1流变变学基础础 热塑性塑料的熔体粘度约在l0107 Pa.S范围与剪切速率相对应的聚合物液体表观粘度a的数值，一般情况下注射和挤出约为10104Pa.S，超过104105 Pa.S时挤出就变得非常困难对于那些粘度很高(超过104105 Pa.S)的聚合物可采用某些特殊方法成型；而表观粘度低于10Pa.S以下的聚合物则可用压延、模压方法成型，比10Pa.S更低粘度的聚合物可用铸塑、浸渍或刮涂技术，例如粘度约为1Pa.S的塑料溶胶，由于粘度很低，可用搪塑或刮涂等方法生产模制品或涂层制品流变变学基础础主要成型加工方法的剪切速率范围加工方法剪切速率，秒-1加工方法剪切速率，秒-1模压110纤维纺丝103105混炼与压延10102注射103104（可高至105）挤出102103视频视频 注塑成型 挤出成型 吹塑成型谢谢 谢谢！。
