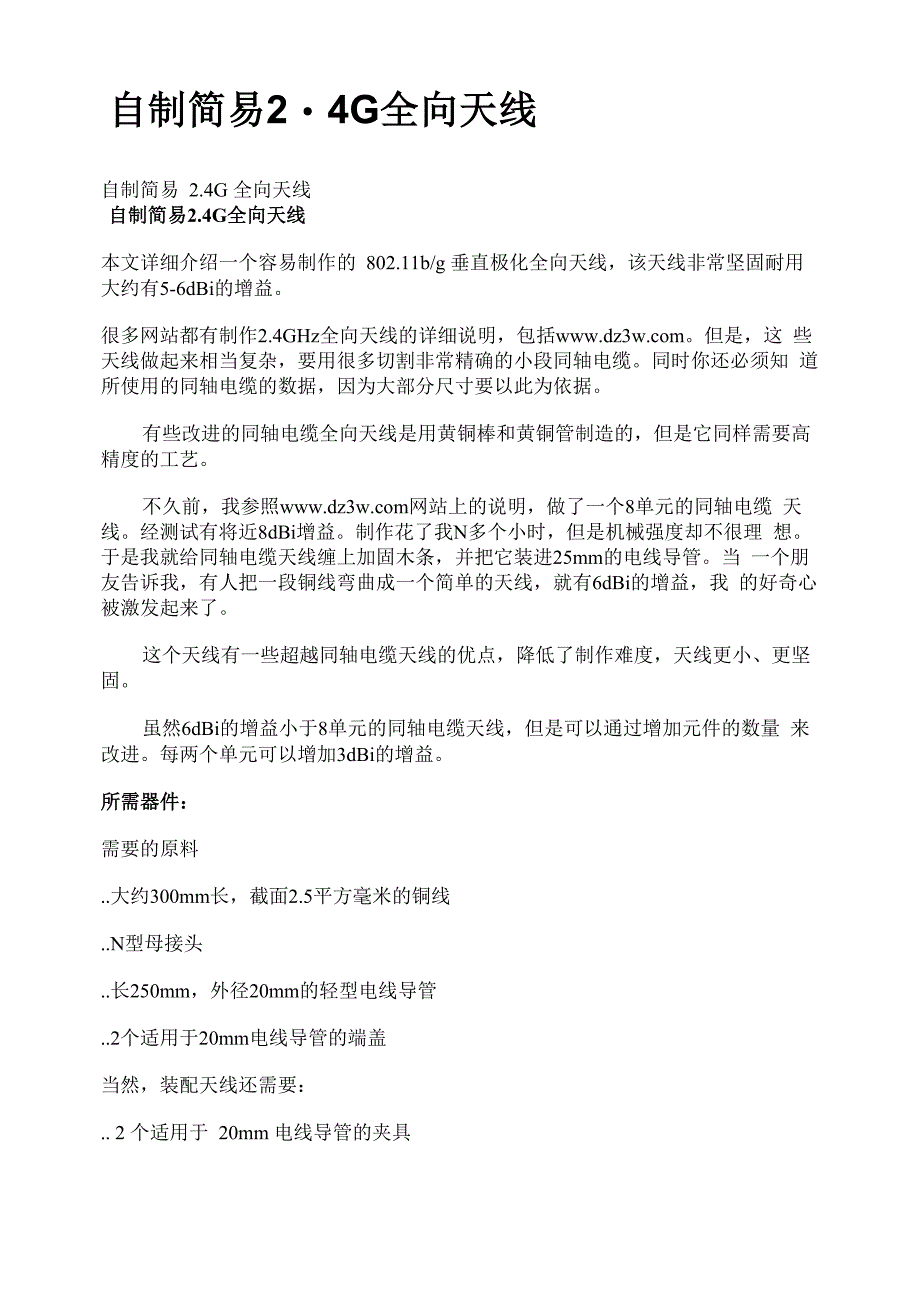

自制简易2・4G全向天线自制简易 2.4G 全向天线自制简易2.4G全向天线本文详细介绍一个容易制作的 802.11b/g 垂直极化全向天线，该天线非常坚固耐用 大约有5-6dBi的增益很多网站都有制作2.4GHz全向天线的详细说明，包括但是，这 些天线做起来相当复杂，要用很多切割非常精确的小段同轴电缆同时你还必须知 道所使用的同轴电缆的数据，因为大部分尺寸要以此为依据有些改进的同轴电缆全向天线是用黄铜棒和黄铜管制造的，但是它同样需要高 精度的工艺不久前，我参照网站上的说明，做了一个8单元的同轴电缆 天线经测试有将近8dBi增益制作花了我N多个小时，但是机械强度却不很理 想于是我就给同轴电缆天线缠上加固木条，并把它装进25mm的电线导管当 一个朋友告诉我，有人把一段铜线弯曲成一个简单的天线，就有6dBi的增益，我 的好奇心被激发起来了这个天线有一些超越同轴电缆天线的优点，降低了制作难度，天线更小、更坚 固虽然6dBi的增益小于8单元的同轴电缆天线，但是可以通过增加元件的数量 来改进每两个单元可以增加3dBi的增益所需器件：需要的原料..大约300mm长，截面2.5平方毫米的铜线..N型母接头..长250mm，外径20mm的轻型电线导管..2个适用于20mm电线导管的端盖当然，装配天线还需要：.. 2 个适用于 20mm 电线导管的夹具或者：..金属支架我用的是一段截面 2.5平方毫米的废旧铜线。
这种铜线的直径大约是 1.6mm， 不需要借助任何特殊工具就能弯曲到需要的形状还需要用N型母接头把天线和无线装置连接起来也可以用其它接头（比如:TNC,SMA 等等），这取决于你的连接线端的接头我用的是下面的这种设计：一段铜线，在特定位置弯出一些圆环，就组成了天线各部分的尺寸是非常重Glrnnft 91 .Brnriri S3 mm一? 中 牛 严i i要的，参考下面这张图底部是1/2波长，中间部分是3/4波长，顶部要稍微小于3/4波长，以便减少 电容的影响802.11b 标准使用 2.412MHz 到 2.484MHz 频率范围，其中心频率的 1/2波长是61mm, 3/4波长是91.5mm这些尺寸看来和外面卖的天线一样制作：先从天线的底部做起，在N型接头上焊接一段铜丝从N接头的顶端量出1/2 波长，做第一个圆环注意，圆环要和铜线错位，使铜线保持一条直线然后量出 3/4波长，再做第二个圆环顶部留够需要的长度，剪断铜线如果你准备用20mm直径的电线导管，那么一定要保证圆环的直径等于或小 于15mm,这样才能把它装到电线导管里（20mm轻型电线导管的内径是16mm）铜线长了终究就不坚挺了，最简单的方法就是给天线装上一个外壳。
注意，外壳用那些2.4GHz容易穿透的物质，否则会影响天线的性能我用的是250mm长，带2个小盖子的，外径20mm的轻型电线导管它的内 径是16mm，这样，那些圆环正好适合这个电线导管如果你想更宽松一点的话，可以用外径25mm轻型电线导管在接近电线的底座的地方，要弯 2个小弯这样，当天线放入导线管的时候 就能保证那些圆环位于N型接头上方正中央实验证明这2个小弯不会对天线的效果有任何影响组装天线的时候，要在一端的盖子上钻一个大小合适的小孔，把N型接头穿 过小孔，用螺帽和垫圈从外面把N型接头拧在盖子上天线装进了电线导管，另一端的盖子也盖好了如果这个天线是在室外使用的，那么两端的盖子还要用专用的电线导管胶水粘 好，确保密封防雨注意，要在粘胶水之前测试天线自制简易2.4G全向天线⑵安装：电线导管为天线提供了一个坚固耐用的外壳，如果需要，它可以安装在室外 如果安装在室外，一定要给N型接头缠上自合并胶带以防止潮气浸塑料卡子可 以把天线固定在垂直的墙上因为这些卡子是塑料的，所以它们不会对天线造成干 扰，而所有金属托架都会影响天线的辐射把卡子安装在准备装天线的地方，就可以很容易地把天线卡到卡子里，天线移 动起来也很方便。
另一种安装方法是用一小段直角的电镀钢片，在钢片上钻一个合适的孔眼，N 型接头穿过那个孔眼固定在钢片上如果你想随意移动天线的位置，那就不需要固定它，而是像手持天线那样使用测试：我用这个方案做第一个天线的时候，像外面卖的那些天线一样，把铜线盘绕到 圆环的中心，使铜线在圆环的中心保持一条直线但是后来我又做了一些研究，发现这是不对的在做另一副天线时，就按照上 面描述的每一步来制作了测试表明，比起那些铜线位于圆环中心的天线来，圆环偏移的天线性能更好。
