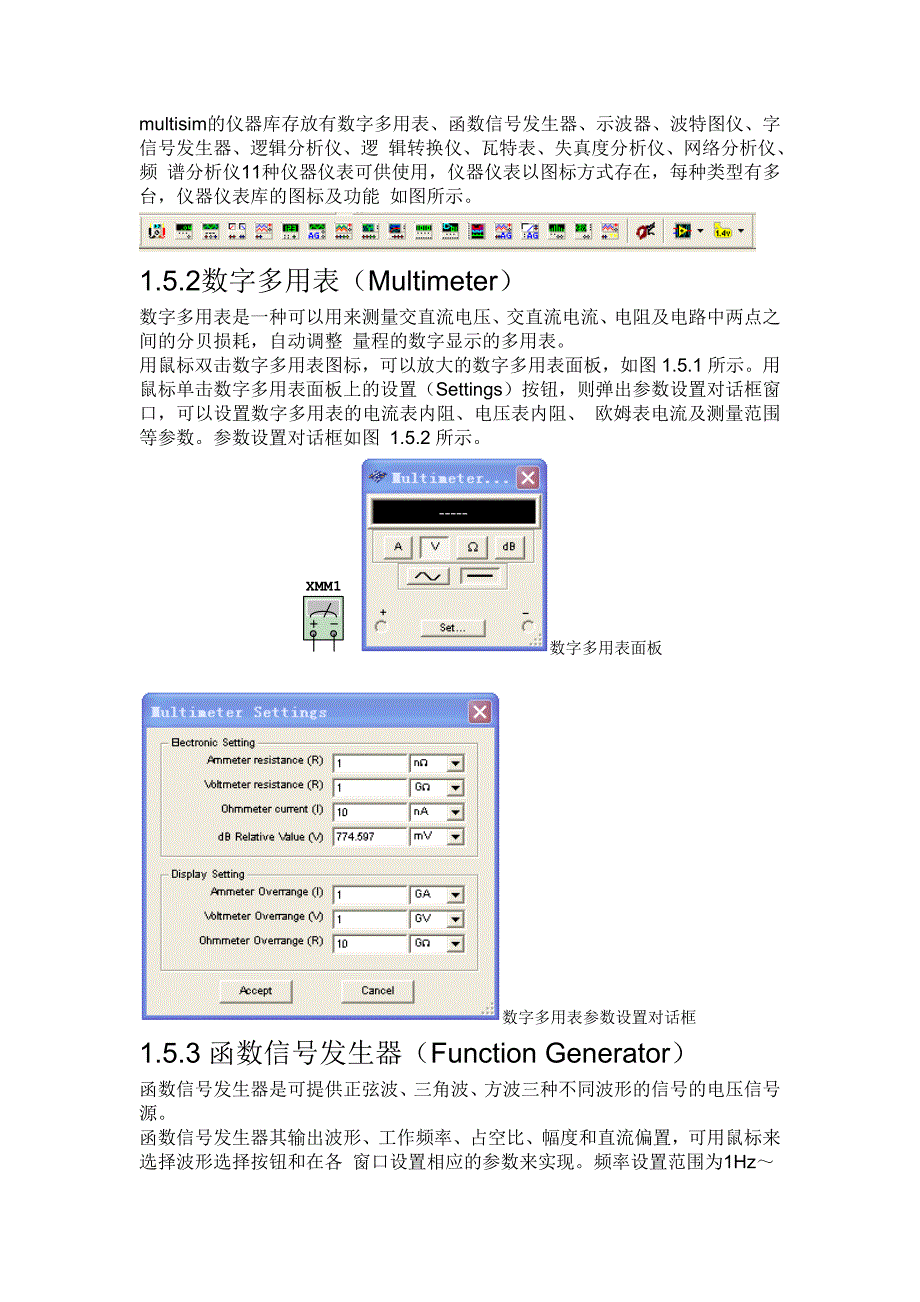

multisim的仪器库存放有数字多用表、函数信号发生器、示波器、波特图仪、字信号发生器、逻辑分析仪、逻 辑转换仪、瓦特表、失真度分析仪、网络分析仪、频 谱分析仪11种仪器仪表可供使用，仪器仪表以图标方式存在，每种类型有多台，仪器仪表库的图标及功能 如图所示1.5.2数字多用表（Multimeter）数字多用表是一种可以用来测量交直流电压、交直流电流、电阻及电路中两点之间的分贝损耗，自动调整 量程的数字显示的多用表用鼠标双击数字多用表图标，可以放大的数字多用表面板，如图1.5.1所示用鼠标单击数字多用表面板上的设置（Settings）按钮，则弹出参数设置对话框窗口，可以设置数字多用表的电流表内阻、电压表内阻、 欧姆表电流及测量范围等参数参数设置对话框如图 1.5.2所示 数字多用表面板数字多用表参数设置对话框1.5.3函数信号发生器（Function Generator）函数信号发生器是可提供正弦波、三角波、方波三种不同波形的信号的电压信号源函数信号发生器其输出波形、工作频率、占空比、幅度和直流偏置，可用鼠标来选择波形选择按钮和在各 窗口设置相应的参数来实现频率设置范围为1Hz～ 999THz；占空比调整值可从1％～99％：幅度设置范围为1μV～999kV；偏移设置范围为一999kV～999kV。
1.5.4 瓦特表（Wattmeter）瓦特表用来测量电路的功率，交流或者直流均可测量电压输入端与测量电路并联连接，电流输入端与测量 电路串联连接1.5.5示波器（Oscilloscope）示波器用来显示电信号波形的形状、大小、频率等参数的仪器示波器面板各按键的作用、调整及参数的设置与实际的示波器类似1. 时基（Time base）控制部分的调整（1）时间基准X轴刻度显示示波器的时间基准，其基准为0.1fs／ Div～1000Ts／Div可供选择2）X轴位置控制X轴位置控制X轴的起始点当X的位置调到0时，信号从显示器的左边缘开始，正值使起始点右移，负值使 起始点左移X位置的调节范围从一5.00～＋5.003）显示方式选择显示方式选择示波器的显示，可以从“幅度／时间（Y ／T）”切换到“A通道／B通道中（A／B）” 、“B通道／A通道（B／A）” 或“Add”方式①Y／T方式：X轴显示时间，Y轴显示电压值②A／B、B／A方式： X轴与Y轴都显示电压值③Add方式：X轴显示时间，Y轴显示A通道、B通道的输入电压之和2. 示波器输入通道（Channel A/B）的设置（1）Y轴刻度Y轴电压刻度范围从1fV／Div～1000TV／Div，可以根据输入信号大小来选择Y轴刻度值的大小，使信号波形在示波器显示屏上显示出合适的幅度。
2）Y轴位置(Y position)Y轴位置控制Y轴的起始点当Y的位置调到0时，Y轴的起始点与X轴重合，如果将Y轴位置增加到1.00，Y 轴原点位置从X轴向上移一大格，若将Y轴位置减小到期一1.00，Y轴原点位置从X轴向下移一大格Y轴位置的调节范围从一3.00～＋3.00改变A、B通道的Y 轴位置有助于比较或分辨两通道的波形3）Y轴输入方式Y轴输入方式即信号输入的耦合方式当用AC耦合时，示波器显示信号的交流分量当用DC耦合时，显示的是信号的AC和DC分量之和当用0耦合时，在Y轴设置的原点位置显示一条水平直线3. 触发方式（Trigger）调整•（1）触发信号选择• 触发信号选择一般选择自动触发（Auto）.选择“A”或“B”，则用相应通道的信号作为触发信号选择“EXT”，则由外触发输入信号触发选择“Sing”为单脉冲触发选择“Nor”为一般脉冲触发• （2）触发沿（Edge）选择• 触发沿（Edge）可选择上升沿或下降沿触发• （3）触发电平（Level）选择• 触发电平（Level）选择触发电平范围4. 示波器显示波形读数要显示波形读数的精确值时，可用鼠标将垂直光标拖到需要读取数据的位置。
显示屏幕下方的方框内，显 示光标与波形垂直相交点处的时间和电压值，以及两 光标位置之间的时间、电压的差值用鼠标单击“Reverse”按钮可改变示波器屏幕的背景颜色用鼠标单击“Save”按钮可按ASCII码格式存储波形读数4通道示波器1.5.6 波特图仪（Bode Plotter）波特图仪可以用来测量和显示电路的幅频特性与相频特性，类似于扫频仪可选择幅频特性（Magnitude）或者相频特性（Phase）波特图仪有In和Out两对端口，其中In端口的十和－ 分别接电路输入端的正端和负端；Out端口的十和－ 分别电路输出端的正端和负端使用波特图仪时，必 须在电路的输入端接入AC（交流）信号源1. 坐标设置在垂直（Vertical）坐标或水平（Horizontal）坐标控制面板图框内，按下“Log”按钮，则坐标以对数（底数为10）的形式显示； 按下“Lin”按钮，则坐标以线性的结果显示水平（Horizontal）坐标标度（1mHz～1000THz）：水平坐标轴戏／轴总是显示频率值它的标度由水平轴的初始值（I Initial） 或终值（F Final）决定在信号频率范围很宽的电路中，分析电路频率响应时，通常选用对数坐标（以对数为坐标所绘出的频率特性曲线称为波特图）。
垂直（Vertical）坐标当测量电压增益时，垂直轴显示输出电压与输入电压之比，若使用对数基准，则单位是分贝；如果使用线性 基准，显示的是比值当测量相位时，垂直轴总是以度为单位显示相位角2. 坐标数值的读出要得到特性曲线上任意点的频率、增益或相位差，可用鼠标拖动读数指针（位于波特图仪中的垂直光 标），或者用读数指针移动按钮来移动读数指针（垂 直光标）到需要测量的点，读数指针（垂直光标）与 曲线的交点处的频率和增益或相位角的数值显示在读 数框中3. 分辨率设置Set用来设置扫描的分辨率，用鼠标点击Set，出现分辨率设置对话框，数值越大分辨率越高1.5.7字信号发生器（Word Generator）字信号发生器是能产生16路（位）同步逻辑信号的一个多路逻辑信号源，用于对数字逻辑电路进行测试1. 字信号的输入在字信号编辑区，32bit的字信号以8位16进制数编辑和存放，可以存放1024条字信号，地址编号为0000～ 03FF字信号输入操作：将光标指针移至字信号编辑区的某一位，用鼠标器单击后，由键盘输入如二进制数码的 字信号，光标自左至右，自上至下移位，可连续地输 入字信号在字信号显示（Display）编辑区可以编辑或显示字信号格式有关的信息。
字信号发生器被激活后，字信号 按照一定的规律逐行从底部的输出端送出，同时在面 板的底部对应于各输出端的小圆圈内，实时显示输出 字信号各个位（bit）的值2. 字信号的输出方式字信号的输出方式分为Step（单步）、Burst（单帧）、Cycle （循环）三种方式用鼠标单击一次Step按钮，字信号输出一条这种方式可用于对电路进行单步调试用鼠标单击Burst按钮，则从首地址开始至本地址连续逐条地输出字信号用鼠标单击Cycle按钮，则循环不断地进行Burst方式的输出Burst和Cycle情况下的输出节奏由输出频率的设置决定Burst 输出方式时，当运行至该地址时输出暂停再用鼠标单击Pause则恢复输出3. 字信号的触发方式字信号的触发分为Internal（内部）和External（外部） 两种触发方式当选择Internal（内部）触发方式时， 字信号的输出直接由输出方式按钮（SteP、Burst、Cycle）启动当选择External（外部）触发方式时， 则需接入外触发脉冲，并定义“上升沿触发”或“下降沿触发”然后单击输出方式按钮，待触发脉冲到来时才启动输出此外在数据准备好输出端还可以得到与输 出字信号同步的时钟脉冲输出。
4. 字信号的存盘、重用、清除等操作用鼠标单击Set按钮，弹出Pre-setting patterns对话框，在对话框中Clear buffer（清字信号编辑区）、Open（打开字信号文件）、Save（保存字信号文件） 三个选项用于对编辑区的字信号进行相应的操作字 信号存盘文件的后缀为“．DP”对话框中UP Counter（按递增编码）、Down Counter（按递减编码）、Shift right（按右移编码）、Shift left（按左移编码）四个选项用于生成一定规律排列的字信号例 如选项UP Counter（按递增编码），则按0000～ 03FF排列；如果选择Shift right（按右移编码），则按8000，4000，2000等逐步右移一位的规律排列；其余类推1.5.8逻辑分析仪（Logic Analyzer）逻辑分析仪用于对数字逻辑信号的高速采集和时序分析，可以同步记录和显示16路数字信号1. 数字逻辑信号与波形的显示、读数面板左边的16个小圆圈对应16个输入端，各路输入逻辑信号的当前值在小圆圈内显示，接从上到下排列 依次为最低位至最高位16路输入的逻辑信号的波形以方波形式显示在逻辑信号波形显示区。
通过设置输 入导线的颜色可修改相应波形的显示颜色波形显示 的时间轴刻度可通过面板下边的Clocks per division设置读取波形的数据可以通过拖放读数指针完成在 面板下部的两个方框内显示指针所处位置的时间读数 和逻辑读数（4位16进制数）2. 触发方式设置单击Trigger区的Set按钮，可以弹出触发方式对话框触发方式有多种选择对话框中可以输入A、B、C三个触发字逻辑分析仪在读到一个指定字或几个字的 组合后触发触发字的输入可单击标为A、B或C的编辑框，然后输入二进制的字（0或1）或者x，x代表该位为“任意”（0、1均可）用鼠标单击对话框中Trigger combinations方框右边的按钮，弹出由A、B、C组合的八组触发字，选择八种组合之一，并单击Accept（确认）后，在Trigger combinations方框中就被设置为该种组合触发字三个触发字的默认设置均为xxxxxxxxxxxxxxxx，表示只要第一个输入逻辑信号到达，无论是什么逻辑值， 逻辑分析仪均被触发开始波形的采集，否则必须满足 触发字条件才被触发此外，Trigger qualifier（触发限定字）对触发有控制作用。
若该位设为x，触发控制不起作用，触发完全由触发字决定；若该位设置为“1” （或“0”），则仅当触发控制输入信号为“1”（或“0”） 时，触发字才起作用；否则即使触发字组合条件满足 也不能引起触发3. 采样时钟设置用鼠标单击对话框面板下部Clock区的Set按钮弹出时钟控制对话框在对话框中，波形采集的控制时钟可 以选择内时钟或者外时钟；上升沿有效或者下降沿有 效如果选择内时钟，内时钟频率可以设置此外对 Clock qualifier（时钟限定）的设置决定时钟控制输入对时钟的控制方式若该位设置为“1”，表示时钟控制输入为“1”时开放时钟，逻辑分析仪可以进行波形采集；若该位设置为“0”，表示时钟控制输入为“0”时开放时钟；若该位设置为“x”，表示时钟总是开放，不受时钟控制输入的限制1.5.9逻辑转换仪（Logic Converter）逻辑转换仪是multisim特有的仪器，能够完成真值表、逻辑表达式和逻辑电路三者之间的相互转换，实际中 不存在与此对应的设备 1. 逻辑电路→真值表逻辑转换仪可以导出多路（最多八路）输入一路输出的逻辑电路的真。
