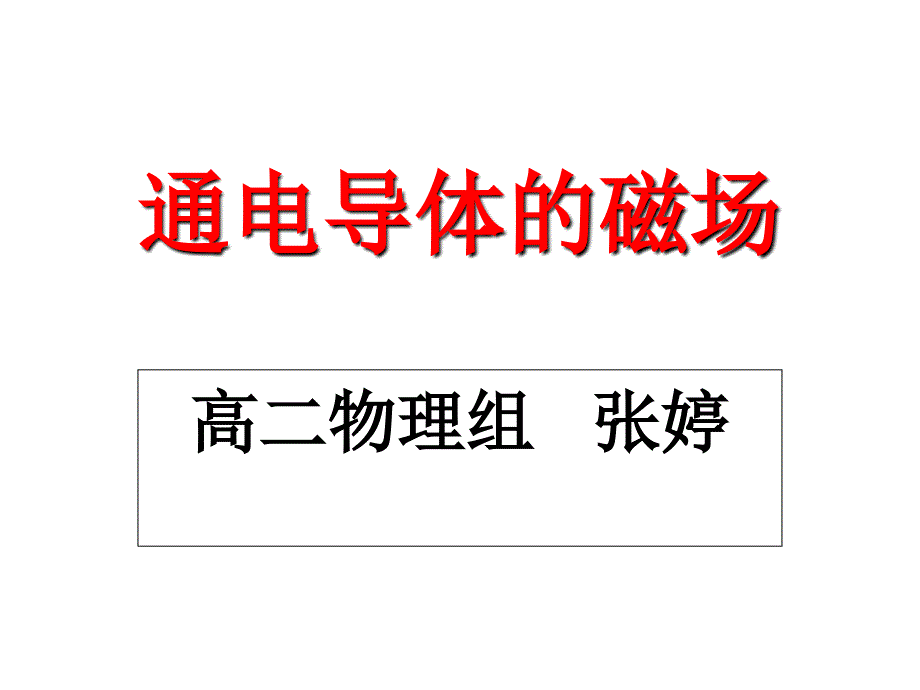

通电导体的磁场通电导体的磁场高二物理组高二物理组 张婷张婷 1、通电直导线的磁场 安培定则：安培定则：用右手握住导线，让伸直的大拇指用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向指的方向就是磁感线的环绕方向. .1.1.直线电流的磁场直线电流的磁场 纵截面图纵截面图I I横截面图横截面图绘图说明： 磁场（垂直于板面向里）； 磁场（垂直于板面向外） 电流（垂直于板面向里）； 电流（垂直于板面向外） 2 2、、环形电流的磁场环形电流的磁场 2.2.环形电流的磁场环形电流的磁场安培定则：安培定则：让右手弯曲的四指和环形电流的方向一让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线轴线上致，伸直的大拇指所指的方向就是环形导线轴线上磁感线的方向磁感线的方向. . 环形电流磁感线的立体图环形电流磁感线的立体图 3 3、通电、通电螺线管的磁场螺线管的磁场 通电螺线管通电螺线管的磁场就是的磁场就是环形电流环形电流磁场的叠加磁场的叠加. .所以环形所以环形电流的安培定则也可以用来判定通电螺线管的磁场电流的安培定则也可以用来判定通电螺线管的磁场, ,这这时时, ,大拇指所指的方向是螺线管大拇指所指的方向是螺线管内部内部的磁场的方向的磁场的方向. .3.3.通电螺线管周围的磁感线通电螺线管周围的磁感线等效等效 。
