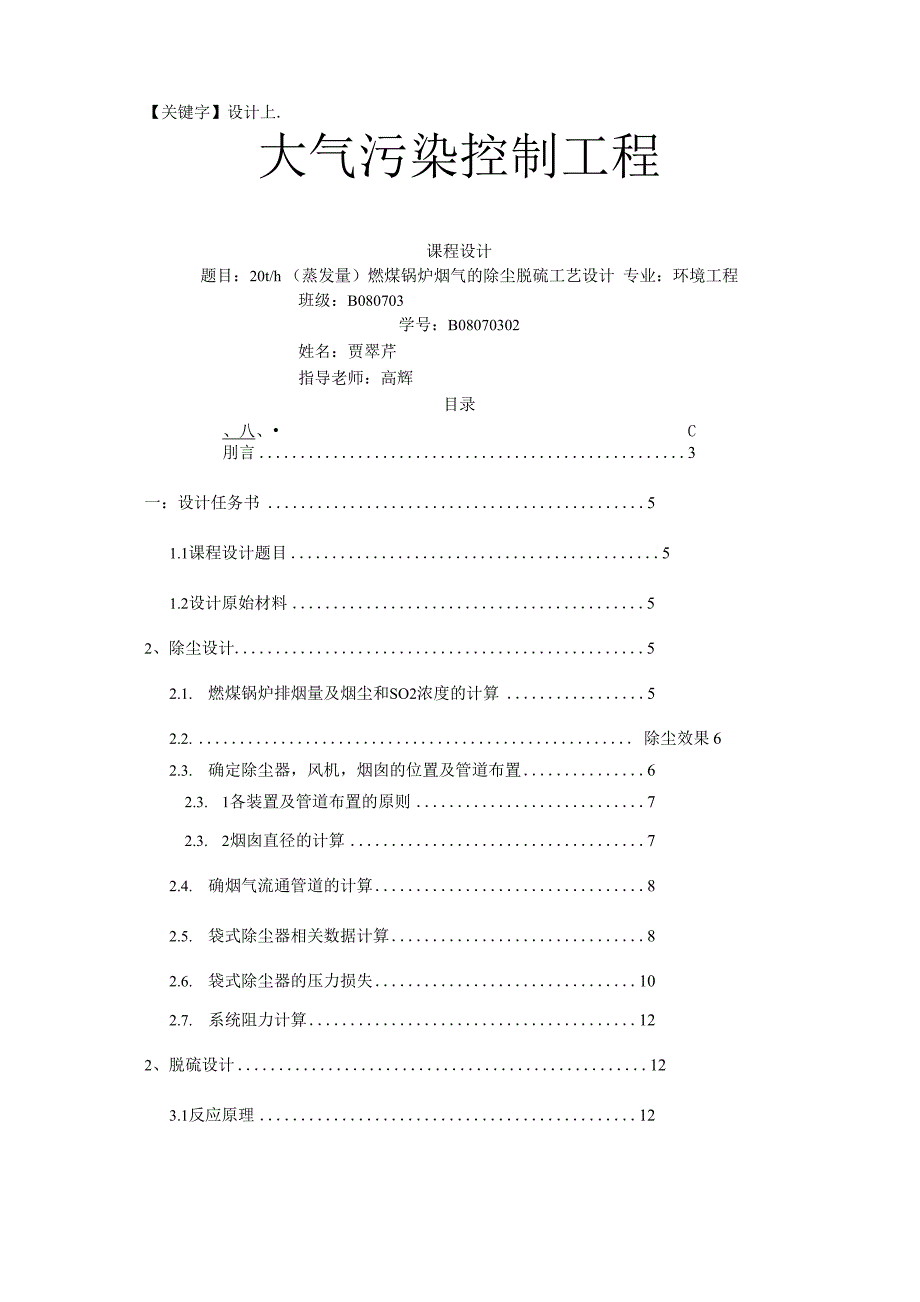

关键字】设计上.大气污染控制工程课程设计题目：20t/h （蒸发量）燃煤锅炉烟气的除尘脱硫工艺设计 专业：环境工程班级：B080703学号：B08070302姓名：贾翠芹指导老师：高辉目录、八、• C刖言 3一：设计任务书 51.1课程设计题目 51.2设计原始材料 52、除尘设计 52.1. 燃煤锅炉排烟量及烟尘和SO2浓度的计算 52.2. 除尘效果 62.3. 确定除尘器，风机，烟囱的位置及管道布置 62.3. 1各装置及管道布置的原则 72.3. 2烟囱直径的计算 72.4. 确烟气流通管道的计算 82.5. 袋式除尘器相关数据计算 82.6. 袋式除尘器的压力损失 102.7. 系统阻力计算 122、脱硫设计 123.1反应原理 123.2文丘里洗涤器的几何尺寸 123.3文丘里洗涤器的工作状况 13四、 风机的选择：根据整个系统的压降选择风机 14五、 设备布置原则 14六、 小结 15七、 参考资料 15附图1脉冲袋式除尘器结构图 附图2烟气净化系统图【前言】人类不仅能适应自然环境，而且还能开发利用自然资源，改造自然环境随着人们生活 水平的日益提高，工农业排放大量的有毒有害物质，由此产生了对环境有危害的固体废物、 污水、废气等。
大气污染随着产业革命的兴起，现代工业的发展，城市人口密集，煤炭和石 油燃料的迅猛增长产生的，目前，大气污染已经变成了一个全球性的问题，主要有温室效应、 臭氧层破坏和酸雨而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健 康的危害包括对人体的正常生活和生理的影响，大气污染已经直接影响到人们的身体健康大气污染物主要分为颗粒态污染物和气态污染物河南省拥有丰富的煤炭资源，因此燃 煤在工业与生活中均占有重要的地位由电厂燃煤、锅炉取暖燃煤、生活取暖燃煤等造成的 大气颗粒物污染非常严重因此对于燃煤烟气除尘系统的优化设计尤为重要故我们将用科 学的方法选用合适的装置设计脱硫除尘系统锅炉大气污染物排放按GB13271-2001中的二类区二时段标准执行：烟尘浓度排放标准（标准状况）＜200mg/m3SO2浓度排放标准（标准状况）＜900mg/m3【关键字】大气污染 颗粒物 SO2 袋式除尘器一.设计任务书1.1课程设计题目设计蒸发量为20t/h的燃煤锅炉烟气的除尘脱硫装置1.2.设计原始材料1.煤的工业分析如下表（质量比，含N量不计）:低位发热量 KJ/KgCHS0灰分水分2093965.7%3.2%1.7%2.3%18.1%9.0%2. 锅炉型号：FG-35/3.82-M型3. 锅炉热效率：75%4. 空气过剩系数：1.25. 水的蒸发热：2570.8KJ/Kg6. 烟尘的排放因子：30%7. 烟气温度：473K8. 烟气密度：1.18kg/m39. 烟气粘度：2.4X10-5 pa-s10. 尘粒密度：2250kg/m311. 烟气其他性质按空气计算12. 烟气中烟尘颗粒粒径分布:平均粒径/ u m0.537.51525354555>60粒径分布/%3201520161063713.按锅炉大气污染物排放标准(GB13217-2001)中二类区标准执行:标准状态下烟尘浓度排放标准：W200mg/m3；标准状态下SO2排放标准：W900mg/m3；4.脱硫除尘系统布置在锅炉房北侧15米内二、除尘设计2.1.燃煤锅炉排烟量及烟尘和SO浓度的计算2(1) 煤成分分析及计算：以1000g为标准表一设计参数值成分质量/g物质的量/mol产物物质的量/mol消耗O物质的2量C65754.75CO2 54.7554.75S170.53SO2 0.530.53H3232HO 1628O231.440.72-0.72灰分181181--0H209090H20 50(2) 标准状态下理论需氧量为：54.75+0.53+8-0.72=62.56 mol/Kg干空气中N2:02=3.78:1 则标准状态下理论空气量为：62.56X(1+3.78) =299.0368 m/Kg艮"Vao=299.0368X22.4/1000=6.6984 m3/Kg(3) 标准状态下理论烟气量为：54.75+0.53+16+5+62.56X3.78=312.7568 mol/Kg艮"Vfg0=312.7568X22.4/1000=7.01 m3/Kg(4) 标准状态下实际烟气量为：Vfg=Vfg0+Va0(a-1)= 7.0058+6.6984X(1.2-1)=8.35 m3/Kg(5) 蒸发量为20t/h的锅炉所需热量为2570.8X20X 103 = 51.4X 106 KJ/h需煤量： 51.4X 106/2 0 9 3 9 X 75% = 3.3X 103 (Kg/h) =3.3 t/h(6) 标准状态下锅炉烟气流量Q；单位：m3/hQ=VfgX设计燃煤量Q = 8.35X3.3X 103 = 27555 m3/h(7) 标准状态下烟气含尘浓度：C=m/Vf =181X30%X1000/8.35 = 6503 mg/m3m一飞灰的质量； Vfg—标准状态下实际烟气量(8) 标准状态下烟气含SO浓度计算： 2Cso2=mso2/Vf = 0.53X64X1000/8.35 = 4062 mg/m3mso2—烟气中二氧化硫的质量；Vfg—标准状态下实际烟气量2.2除尘效果：(1) 除尘效率：门颗粒=1-C/C =1-200/6503 = 0.97脱硫效率：nso2=1-900/4062 =0.78(2) 除尘器工作状况工况下的烟气流量Q1=QTsP/(TPs)Q = 8 . 35 X 47 3/2 7 3.15 X 3 . 3X 103 = 47 7 1 5 m3/h烟气 流速为 Q/3600=47715/3600=13.254 m3/s选择：脉冲袋式除尘器阻力选择Pa 981-1170；文丘里洗涤器 脱硫2. 3.确定除尘器，风机，烟囱的位置及管道布置。
并计算各管 段的管径，长度，烟囱高度和出口内径以及系统总阻力根据锅炉运行情况现场的实际情况确定各装置的位置一旦 确定各装置的位置，管道的布置也就基本可以确定了对各装置及管 道应力求简单，紧凑，管路短，占地面积小，并使安装使用方便无法计算取50m(2)烟囱直径的计算a. 烟囱出口直径：d=0.0188(Q/ 3) 1/2Q —工作状态下通过烟囱的烟气流量，单位：m3/h3 —按表二选取的烟囱出口烟气流速，单位：m/s表二烟囱出口烟气流速通风方式运行情况全负荷m/m最小负荷m/s机械通风10~204~5自然通风6~82.5 ~3选定3=4m/sd=0.0188(21335/4)i/2 ^1.38m圆整取1.4mb. 烟囱底部直径d1=d+2iHd1=1.38+2X0.02X50 =2.76md一烟囱出口直径，单位：m H—烟囱高度，单位：mi一烟囱锥度，取i=0.02圆整取2.8m2.4 .烟气流通管道的计算：单位：(1)管径的确定d=[4Q/(nv)] 1/2=[4X13.254/(nX10)] 1/2 = 1.30mQ 一工作状态下管道内的烟气流量，单位：m3/sv ―取烟气流速=10m/s圆整并选取管道如下表表三 钢管规格选择内径D/mm钢制板风管外径允许偏差/mm壁厚/mm1300±1100内径二d=1300-2*100=1100 (mm)(2)烟气流速核算由 d=[4Q/(nv)] 1/2 计算出v=4Q/(nd2) =4X13 . 2 54/(3.14X1.32)=9.99 m/s2.5. 袋式除尘器相关数据计算(1) 过滤面积：A=Q1/(60Vf) =47715/(60x3) =265.1 m2Vf=2.0~4.0m/min(2) 滤袋尺寸：d=120mm； l=6000mm(3) 每条滤袋面积：a=nd =nX 120X6000X10-6=2.26m2 l(4) 滤袋条数：n=A/a=265.1/2.26 =117.3 ^118 条(5) 滤袋布置：(A) a.滤袋分组：6； b.每组20条c.组于组之间的距离：750mm(B) 组内相邻滤袋间距：70mm(C) 滤袋与外壳的间距：210mm(6) 喷吹管上喷吹孔距离：150mm喷吹管直径：140mm(7) 脉冲喷吹耗用压缩空气量：V= anV /T0=1.5X50X0.001/1=0.075/m3n一滤袋总数，条；T一脉冲周期，min；a—安全系数；V0 一每条滤袋喷吹一次好用的压缩空气量(喷吹压力＞6atm)。
注：每次喷吹时间为0.2秒、喷吹气速为50m/s(8) 除尘器尺寸：长：210X2+70X6+750+120X8=2550mm宽：210X2+70X4+750+120X6=2170mm底面积：2550X2170X 10-6=5.5335 tf高：H1+H2 +H3=6+3+0.5=9.5mH1—l=6m H2一分灰斗高H一附件高度(9) 卸灰斗的设计计算：(A) 煤灰产量：m 粉尘=6003X27555X 10-6=165.4Kg/hV 粉小=m 粉小/0.7=18.1/0.7=25.8 m3/h粉尘密度：0.7Kg/m3(B) 清灰周期：0.5h(C) 清灰时间：3min(D) 灰斗总体积：V'=25.8X0.5e12.9m3假设灰斗数量：2灰斗上底面积：2550X1085X 10-6=2.8 tf分灰斗高：3m下底面积：1.4 tf分灰斗的体积：3X(2 . 82+1.42+2 . 8X 1.4/3=13 . 72 m3(E) 灰斗数量：5.5335/2.8 ^ 2；验算 24.45/13.72 ^2(数据可取)2.5. 袋式除尘器的压力损失：数据不足2.6. 系统阻力计算(1)烟气流通管道(A)摩擦压力损失AP 二入 Lcv2/(2d)L入一摩擦阻力系数L一管道长度，单位：mc一烟气密度，单位：Kg/m3 d一管道直径，单位：m 对于e 1100圆管L=10mv一管中气流平均速率c=cnX273/473 =1.34X273/473 =0.86Kg/m3A P =0.02X10X 0.86 X9.992/(2X1.1)=7.80Pa L(B)局部压力损失AP=Z cv2/2Z一管件的局部阻力系数(可查于《化工原理》)v—与Z对应断面平均速率 c—烟气密度，单位：Kg/m3a. T形合流三通管Z =0.55 (查异形管件的局部阻力系数)A P=0 . 55 X 0 . 86 X 9 . 992/2 =23 . 6Pab. 除尘器进气管渐缩管的计算：a«45 0时，Z =0.1取 a = 45o v =9.99 m/sA。
