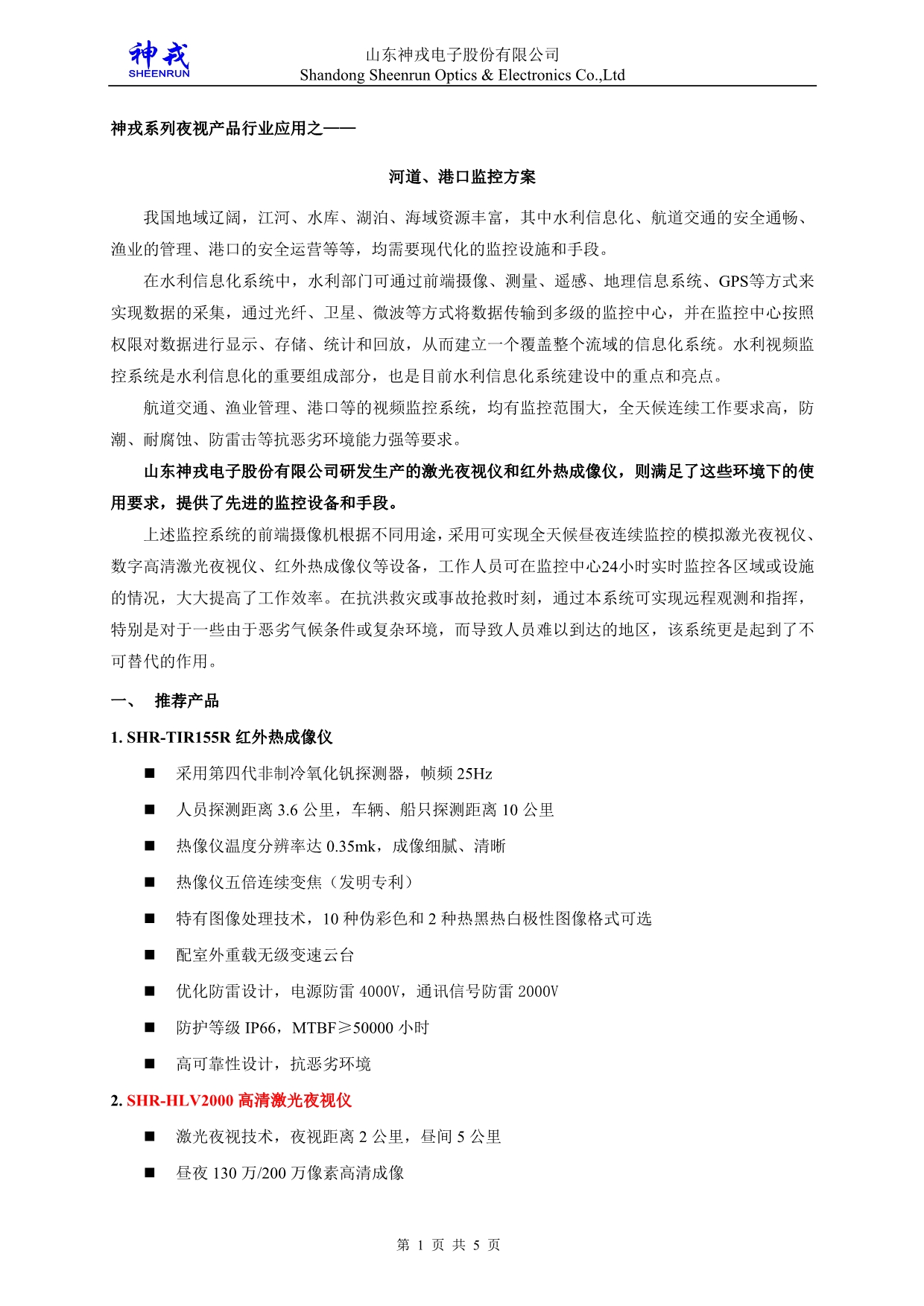

山东神戎电子股份有限公司Shandong Sheenrun Optics & Electronics Co.,Ltd第 1 页 共 6 页神戎系列夜视产品行业应用之——河道、港口监控方案我国地域辽阔，江河、水库、湖泊、海域资源丰富，其中水利信息化、航道交通的安全通畅、渔业的管理、港口的安全运营等等，均需要现代化的监控设施和手段在水利信息化系统中，水利部门可通过前端摄像、测量、遥感、地理信息系统、GPS等方式来实现数据的采集，通过光纤、卫星、微波等方式将数据传输到多级的监控中心，并在监控中心按照权限对数据进行显示、存储、统计和回放，从而建立一个覆盖整个流域的信息化系统水利视频监控系统是水利信息化的重要组成部分，也是目前水利信息化系统建设中的重点和亮点航道交通、渔业管理、港口等的视频监控系统，均有监控范围大，全天候连续工作要求高，防潮、耐腐蚀、防雷击等抗恶劣环境能力强等要求山东神戎电子股份有限公司研发生产的激光夜视仪和红外热成像仪，则满足了这些环境下的使用要求，提供了先进的监控设备和手段上述监控系统的前端摄像机根据不同用途，采用可实现全天候昼夜连续监控的模拟激光夜视仪、数字高清激光夜视仪、红外热成像仪等设备，工作人员可在监控中心24小时实时监控各区域或设施的情况，大大提高了工作效率。
在抗洪救灾或事故抢救时刻，通过本系统可实现远程观测和指挥，特别是对于一些由于恶劣气候条件或复杂环境，而导致人员难以到达的地区，该系统更是起到了不可替代的作用一、 推荐产品1. SHR-TIR155R 红外热成像仪 采用第四代非制冷氧化钒探测器，帧频 25Hz 人员探测距离 3.6 公里，车辆、船只探测距离 10 公里 热像仪温度分辨率达 0.35mk，成像细腻、清晰 热像仪五倍连续变焦（发明专利） 特有图像处理技术，10 种伪彩色和 2 种热黑热白极性图像格式可选 配室外重载无级变速云台 优化防雷设计，电源防雷 4000V，通讯信号防雷 2000V 防护等级 IP66，MTBF ≥50000 小时 高可靠性设计，抗恶劣环境2. SHR-HLV2000 高清激光夜视仪 激光夜视技术，夜视距离 2 公里，昼间 5 公里 昼夜 130 万/200 万像素高清成像山东神戎电子股份有限公司Shandong Sheenrun Optics & Electronics Co.,Ltd第 2 页 共 6 页 智能同步变焦（发明专利技术） ，同步响应速度快 光轴微调专利技术，方便调试和维护 可选配自动聚焦、图像增强、透雾等功能 配室外重载无级变速云台 优化防雷设计，电源防雷 4000V，通讯信号防雷 2000V 防护等级 IP66，MTBF ≥50000 小时 高可靠性设计，抗恶劣环境二、 技术指标1. SHR-TIR155R 红外热成像仪产品型号 SHR-TIR155R作用距离探测距离:对车 10000m，对人 3600m识别距离:对车 2500m，对人 900m辨认距离:对车 1200m，对人 450m注：作用距离会随着热像仪的设置、环境条件、操作使用经验、使用的传输显示方式不同而变化。
上述作用距离是在目标温差为 2℃，大气衰减系数为 0.85/km，对人探测概率为 50%时的数据探测器1、第四代非制冷焦平面阵列探测器2、分辨率 324×256 像素，像元 25μm3、光谱范围 8～14μm4、温度灵敏度（NETD）50mK5、帧频：25Hz镜头1、焦距：30～150mm 连续变焦 2、F 值：1.23、视场角：3.1°×2.3°～15.2°×11.4°4、采用锗和硒化锌材料，非球面设计5、电动变倍、电动聚焦（可选自动聚焦）图像处理1、内置非均匀性校正电路无需 TEC 制冷，在工作温度范围内，具有良好的图像均匀性和动态范围2、DDE 数字图像增强技术，提升图像的细节3、10 种伪彩色图像及热黑热白两种极性的图像4、AGC 自动增益控制5、2X 数字放大控制接口1、RS-485（PELCO D 协议，波特率：2400bps）2、OSD 菜单远程调用操作2、PAL 模拟视频输出3、DC12V 供电，标配 AC220v 电源适配器4、防水航插体积重量 1、体积：400mm×202mm×200mm（含遮阳罩）2、重量：5kg山东神戎电子股份有限公司Shandong Sheenrun Optics & Electronics Co.,Ltd第 3 页 共 6 页其他1、超强铝合金外壳， 外壳密封，内部充氮，避免霉菌的生长和水汽的产生2、工作温度：-25℃～+55℃3、贮存温度：-40℃～+65℃4、湿度：95%4、预置位：精密电位器电压反馈激光电源1、两级电路驱动2、恒压恒流3、1 秒缓加电电路，消除浪涌脉冲4、开关控制：外部光敏独立控制成像器件1、图像传感器：1/3 英寸 CCD2、有效像素：130 万像素3、最低照度：彩色 0.1Lux，黑白 0.01Lux4、信噪比：>50dB5、聚焦模式：自动6、背光补偿：开/关成像镜头1、焦距：30～750mm，25 倍红外校正高清晰镜头2、像面：1/2''3、F 值：4.6～7004、视场角：14.6～0.62°5、预置位：精密电位器，DC5V，变倍聚焦反馈6、近摄距：2.5M7、后截距：35.4mm8、接口：C山东神戎电子股份有限公司Shandong Sheenrun Optics & Electronics Co.,Ltd第 4 页 共 6 页智能同步控制1、同步方式：SSZ 智能随动控制2、亦可独立调节照明器3、数据处理：12 位 AD 数字化处理器4、同步响应时间：0.1S5、自动微步控制，微步最大精度 0.01°光轴微调机构1、调节方式：外部 MMA 微调机构，预留窗口2、机械自锁：内置压簧3、调节精度：0.02 度4、匹配：50mm 激光镜头5、固定方式：内六角螺丝编码及网络1、采用先进的视频压缩技术，压缩比高，且处理非常灵活 2、130万像素逐行扫描 CCD，捕捉运动图像无锯齿，同时输出 1280×960 超凡色彩表现力的图像3、支持 SD/SDHC 卡本地存储4、ICR 红外滤片式自动切换5、支持双向音频6、支持 PoE 网络功能7、支持双码流，支持监控8、支持 OSD 菜单控制，适合客户自定义设置9、支持自动光圈，自动电子快门功能，适应不同监控环境10、功能齐全：PTZ 控制，报警光敏开关1、控制方式：独立光敏控制电路2、数据处理：30S 强光自动判断3、控制接口：4 组继电器，可控制激光电源、CCD 彩转黑、透雾、AMBF 后焦微动4、继电器寿命：2 万次有效吸合5、光敏电阻响应：可见光护罩1、材料：精铸铝合金外壳2、结构：一体化双视窗设计3、窗口玻璃：4mm 微晶超白光学玻璃，多层 AR 增透膜，透过率>95%4、表面喷涂：PTA 三防涂料,抗海水腐蚀5、防护等级：IP666、内置温控器7、接口：航空防水插头云台、解码器1、载重：顶载 35kg2、角度：水平 360°，俯仰±60°，±45°，±30°可调节3、速度：水平 0.1～10°/S，俯仰 0.1～8°/S4、预置位：80 个，支持镜头变倍聚焦记忆5、巡航：8 条6、解码器：内置7、镜头驱动：3 可变8、辅助开关：4 组开关量9、防护等级：IP6611、控制协议 Pelco-P、Pelco-D、AD、YAAN、行业标准等多协议，波特率可山东神戎电子股份有限公司Shandong Sheenrun Optics & Electronics Co.,Ltd第 5 页 共 6 页选功耗、重量 1、总功耗：120W2、重量（含云台）：40kg接口1、控制：标准 RS485 控制信号接口2、视频：1Vpp，75 欧3、电源：AC24V±10%，5A，标配 AC220V-24V 电源盒4、接地：1 根环境适应性1、工作温度：-25℃～+55℃2、储存温度：-40℃～+65℃3、湿度：<90%4、防雷击：接口电路特殊处理，4000V 防雷5、防护等级：IP666、防盐雾：在 PH 值 6.5～7.2 条件下，连续喷雾 48 小时三、 应用案例 长江航道南京段重点大桥监控项目 中国海洋渔业局环渤海渔港作业监控项目 东营海洋渔业局港口监控项目 烟台海洋渔业局港口监控项目 江苏昆山，山东青岛、滨州水源安全监控项目 济南卧虎山坝区水利综合监控项目山东神戎电子股份有限公司Shandong Sheenrun Optics & Electronics Co.,Ltd第 6 页 共 6 页。
