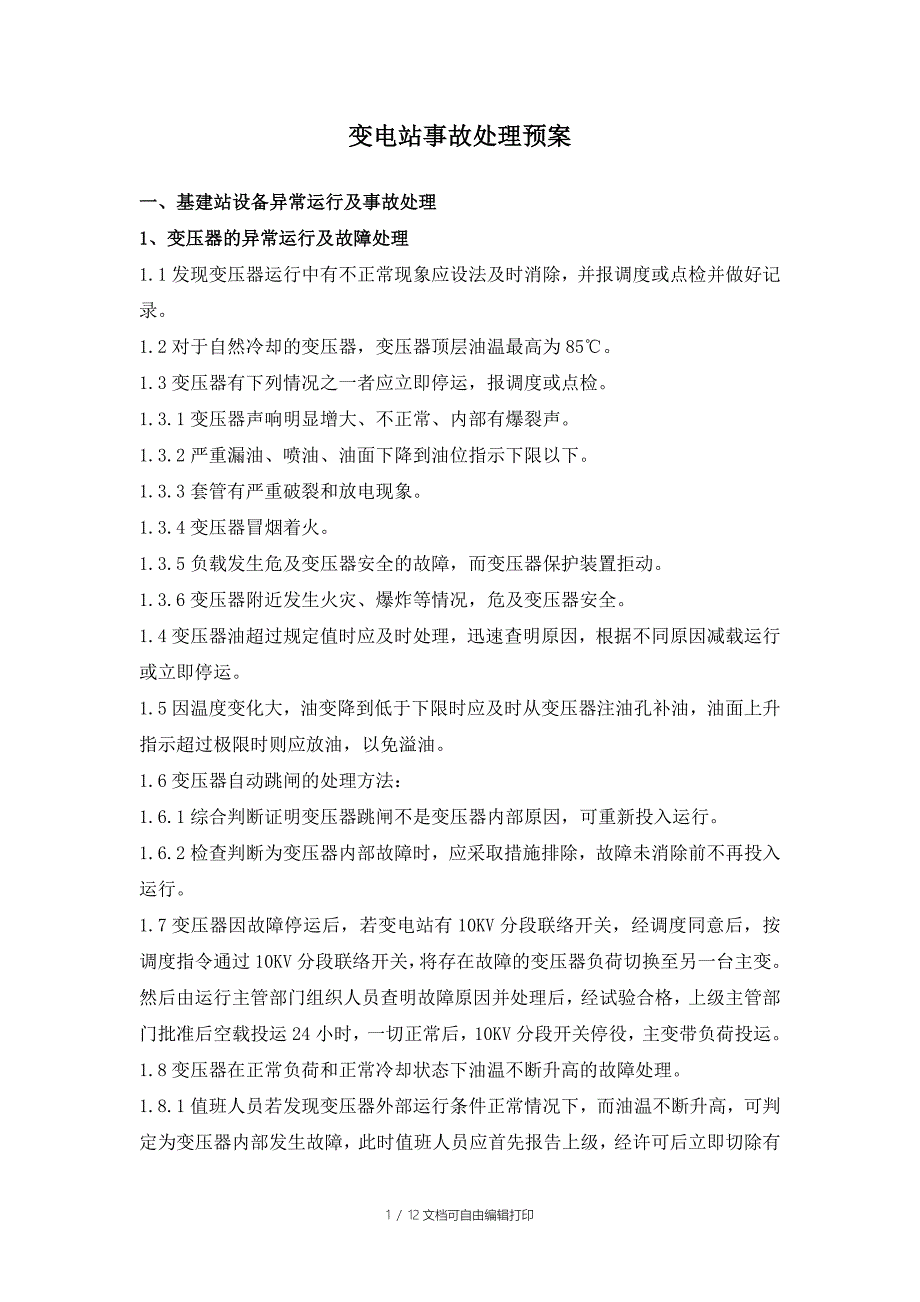

变电站事故处理预案一、基建站设备异常运行及事故处理1、变压器的异常运行及故障处理1.1发现变压器运行中有不正常现象应设法及时消除，并报调度或点检并做好记录1.2对于自然冷却的变压器，变压器顶层油温最高为85℃1.3变压器有下列情况之一者应立即停运，报调度或点检1.3.1变压器声响明显增大、不正常、内部有爆裂声1.3.2严重漏油、喷油、油面下降到油位指示下限以下1.3.3套管有严重破裂和放电现象1.3.4变压器冒烟着火1.3.5负载发生危及变压器安全的故障，而变压器保护装置拒动1.3.6变压器附近发生火灾、爆炸等情况，危及变压器安全1.4变压器油超过规定值时应及时处理，迅速查明原因，根据不同原因减载运行或立即停运1.5因温度变化大，油变降到低于下限时应及时从变压器注油孔补油，油面上升指示超过极限时则应放油，以免溢油1.6变压器自动跳闸的处理方法：1.6.1综合判断证明变压器跳闸不是变压器内部原因，可重新投入运行1.6.2检查判断为变压器内部故障时，应采取措施排除，故障未消除前不再投入运行1.7变压器因故障停运后，若变电站有10KV分段联络开关，经调度同意后，按调度指令通过10KV分段联络开关，将存在故障的变压器负荷切换至另一台主变。
然后由运行主管部门组织人员查明故障原因并处理后，经试验合格，上级主管部门批准后空载投运24小时，一切正常后，10KV分段开关停役，主变带负荷投运1.8变压器在正常负荷和正常冷却状态下油温不断升高的故障处理1.8.1值班人员若发现变压器外部运行条件正常情况下，而油温不断升高，可判定为变压器内部发生故障，此时值班人员应首先报告上级，经许可后立即切除有故障的变压器，有条件的采取转换负荷，通过分段联络开关，将故障变压器退出运行，进行检修1.8.2当变压器发生着火事故时，应立即将变压器切除电源，并用四氯化碳干粉灭火器或砂子灭火，严禁用水灭火1.9变压器油位下降的故障及处理1.9.1对设有备用变压器或变压器并列运行的变电所，将备用变压器投入运行并转移负荷，将故障变压器退出运行，采取相应的措施，阻止漏油后，并对其进行加油1.9.2对于没有分段联络的变电所，可根据变压器的漏油部位采取相应的措施处理若漏油部位与带电部位在安全距离外时，可在变压器不停电的状态下进行，例如放油阀漏油若漏油部位与带电部位较近，如果检修人员进行检修时有可能危及人身安全，则必须将变压器停运后再进行修复如套管及箱体间漏油1.9.3变压器加油可以在变压器不停电状态下进行，但工作人员必须将瓦斯继电保护由跳闸转换信号显示状态，其他保护均应接于跳闸位置。
加油操作时，工作人员必须与变压器带电部位保持绝对的安全距离1.10变压器继电保护动作的故障处理1.10.1瓦斯保护装置动作的处理方法：1）值班人员应立即解除音响信号，随即检查变压器有无异常现象，如油位降低、外壳有漏油等2）取气样进行分析，判明变压器内部故障性质，是变压器内的绝缘损坏还是纸绝缘材料故障，以及由于油内出现闪络或油过热分解所致3）若轻瓦斯动作时，通过对变压器检查和气体分析，其内部为空气时，将瓦斯继电器内空气通过排气阀排空，变压器可继续运行4）若重瓦斯保护动作时，立即将变压器通出运行，向上级汇报，经气体分析，判明是变压器内部故障时，对变压器进行检修1.10.2其他故障处理1）检查变压器绕组的对地绝缘是否有接地现象2）经检查变压器差动保护动作是由于变压器引线短路或内部故障时，应立即向上级汇报，停用变压器，待进行检修3）经查变压器外部引线及内部无故障征象，则差动保护动作可能是由于误动作引起的，此时应对差动保护进行全面的检查，消除故障后方可将变压器投入运行2、高压断路器的异常运行及故障处理2.1运行检查中发现断路器油面过低，严重缺油原因：放油阀门的密封损坏或螺栓不紧，油标的玻璃损坏、破裂，基座上有“砂眼”或密封损坏等。
处理工作：将此断路器退出运行，停电检修，补充油面2.2断路器的油由原来的浅黄色变成灰黑色，并有喷油现象原因：该断路器已多次切断故障电流或切断大的故障电流，因而使绝缘油碳化并混进大量的金属粉末，使断路器的灭弧能力下降处理工作：尽快安排停运检修，更换绝缘油2.3断路器的油由原来的浅黄色变成灰黑色，并有喷油现象原因：该断路器已多次切断故障电流或切断大的故障电流，因而使绝缘油碳化并混进大量的金属粉末，使断路器的灭弧能力下降处理工作：尽快安排停运检修，更换绝缘油2.4运行中的断路器内部有异常响动，如放电声等原因：断路器内部绝缘已损坏或动、静触头接触不良，造成电弧在油中燃烧处理工作：尽快将断路器退出运行进行检修2.5当断路器合闸时，出现拒动现象2.5.1 当操作把手置于合闸位置时，绿灯、红灯均不发生变化，仪表无摆动，警报响，合闸接触器动，断路器分、合闸指示器仍在原来位置主要原因有：（1）合闸熔断器熔断；（2）合闸时间短，未等断路器合好，电源已断开，合闸接触器已返回3）检查合闸接触器主触头是否有接触不良或犯卡现象4）合闸线圈匝间绝缘损坏，造成匝间短路，致使电磁吸力不足2.5.2 当操作把手置于合闸位置时，绿灯灭，红灯不亮，而合闸接触器不动。
主要原因是：（1）操作回路熔断器熔断或接触不良；（2）合闸接触器断线或接触不良；（3）操作把手接触不良；（4）断路器操作机构辅助触点接触不良；（5）查找合闸回路有无开路点2.5.3 当操作把手置于合闸位置时，断路器出现跳跃现象，电流表摆动产生此种情况的主要原因：操作机构辅助触点调整不当，打开过早2.6断路器跳闸失灵原因：2.6.1电气回路故障：1）直流电压过低，使分闸铁心冲力不足；2）操作回路有断线现象；3）熔断器熔断或接触不良；4）分闸线圈内部断线或接触不良2.6.2机械部分故障：1）分闸铁心卡死或松动脱落；2）机械卡涩3、真空断路器的异常运行及故障处理3.1运行中的开关内部有异常响动，如放电声等原因：开关内部已损坏或动、静触头接触不良，造成电弧在油中燃烧处理工作：尽快将开关退出运行进行检修3.2当断路器电动合闸失灵原因：1）操作电源电压过低或无电压2）操作回路熔断器熔断3）旋转开关合闸位置接触不良4）合闸接触器线圈断线，短路，或主触头接触不良5）弹簧储能回路异常 6）手车断路器的闭锁行程开关电气接线脱落或主回路接触不良处理：马上通知调度，安排继保人员逐一查找故障，恢复后送电3.3断路器电动分闸失灵。
原因：1）操作电压过低2）操作回路熔断器熔断或其他动作元件有接触不良及断路的现象3）断路器的辅助触点接触不良4）转换开关分闸位置接触不良 5）分闸回路控制电缆连接点脱落或接触不良处理：马上通知调度，安排相关人员检查故障，如是断路器的辅助触点接触不良，则应马上处理；如是分闸回路控制电缆连接点脱落或接触不良，连接点则应重接；如是转换开关分闸位置接触不良，重新分闸一次；如果紧急情况下仍无法分闸，采用手动紧急分闸认真分析排除故障3.4断路器突然跳闸原因：1）继电保护装置误动作2）操作回路两点接地或转换开关分闸接点短路3）线路上有短路故障处理：首先应查看监视屏有无故障显示，如果是线路上的短路引起的过电流跳闸，则应马上通知调度，安排人员巡视，路上查找接地点，待故障恢复后送电；如果是保护误动作则应通知调度停电调整整定值；如是其它故障，则应认真查明原因，排除故障后送电3.5断路器的操作机构分、合闸线圈烧毁原因：1）转换开关合闸位置接点断不开2）合闸接触器触头熔结或卡住 3）防跳继电器失灵4）传动保护时间过长，分闸次数过多 5）分闸后机构的辅助接点未断，使分闸长时间带电处理：停掉本回路控制电源，汇报调度，安排相关人员进行检查处理。
4、隔离开关的异常运行与故障处理4.1正常运行的隔离开关不应出现过热现象，其温度不应超过700C ，当发现示温片熔化，说明温度超过800C，需立即减少负荷，加强监视原因：（1）动、静触头合闸不到位，接触不良2）弹簧、弹簧片老化，压力不足3）螺丝松动、脱落4）动、静触头氧化、锈蚀5）过负荷运行处理方法：停电检修4.2当发现绝缘子严重损坏、闪络、放电，但没有造成事故时，应立即报值班调度员，申请停电进行处理4.3隔离开关运行中不能分、合闸原因：（1）操动机构与隔离开关脱节；（2）传动部分螺丝脱落、脱节；（3）触头烧熔粘住；（4）操作机构锈蚀、变形处理方法：待查明原因及时处理后再进行操作4.4当绝缘子严重损伤，绝缘子断裂，或对地击穿绝缘子爆炸时，则应立即报值班调度员，采取停电处理4.5隔离开关在分闸位置时，自动掉落合闸原因：操作机构的闭锁失灵，如弹簧的弹力减弱或销子行程太短、销不到位、销不牢等，当遇到较大的撞击和振动时，机械闭锁销子便会滑出，造成隔离开关自动掉落合闸，严重威胁人身和设备的安全处理方法：当操作完毕，应仔细检查销子是否销牢，必要时应加锁5、高低压熔断器的故障处理及注意事项当发现熔断器熔体熔断时，首先应拉开隔离开关，再判断熔断原因（过负荷、短路以及其他），然后更换熔体。
6、变电站馈出全部停电的故障处理6.1馈出线路全部停电，往往是由于母线电压消失造成的而母线电压的消失大致有两种原因：一是母线对地绝缘损坏造成母线短路；二是线路断路器的操作机构或继电保护失灵当发生线路故障时线路断路器拒动而造成越级跳闸所出现的母线电压消失的事故6.2母线电压消失的事故可采取以下措施处理：6.2.1若变电站馈线全部停电时，值班人员应首先观测仪表、信号指示、继电保护和自动装置的动作情况，同是还在观察母线及其他设备外部有无短路的征象，全方位分析判断母线失压事故的性质及事故地点6.2.2母线电压消失时，配电屏上的母线电压表指示为零，光字牌有显示，电流表剧烈振动；故障点发出爆炸声，同时有冒烟起火的征象，这可判明是母线短路事故；此时应根据一次线路接线方式，采取相应的措施切除故障母线6.2.3母线电压消失，电源也出现无电时，而且变电站内部也有过发生故障的迹象，此时应向调度汇报，并与前一级的变电站进行联系，判明事故的原因和事故点，并采取相应的措施进行处理6.2.4母线电压消失，电源也无电，而且变电站内无任何事故迹象，这可能是由于系统因故障停电造成的，此时应向调度汇报，在停电期间变电站内不准进行任何操作，以免发生人身和设备事故。
7、电压互感器的异常运行与故障处理7.1电压互感器声音及仪表指示异常7.1.1 若电压互感器发出沉重的“嗡嗡”声，同时发现母线电压不平衡，接地信号动作，说明系统发生故障若两相电压升高，一相电压降低或为零，则要判断为单相接地故障，此时应及时通知运行维护人员进行巡线，消除故障7.1.2 若绝缘监视表计两相电压不变，一相电压降低较多，则可能是电压较低一相一次侧或二次侧熔断器熔断，或二次侧回路断线，这时光字牌亮，警铃响，接地信号也可能出现此时应立即汇报上级，将该回路退出运行，进行检修7.1.3 若电压表计指示突然消附后，值班人员应迅速检查电流表计及照明是否正常，判定是否失电或电压互感器本身及二次侧回路发生故障，然后汇报调度，由调度与能中电调联系上级是否停电，若进线失压，应按调度指令将主变改为冷备用，拉开进线闸刀，并拉开失电侧进线压变待故障处理后，按调度指令恢复送电7.2当发现电压互感器有下列故障现象之一时，应立即报调度停用7.2.1 高压熔断器连续熔断2-3次7.2.2 电压互感器温度过高7.2.3 电压互感器内部有劈啪声或其他噪声7.2.4 从电压互感器内部发出臭味或。
