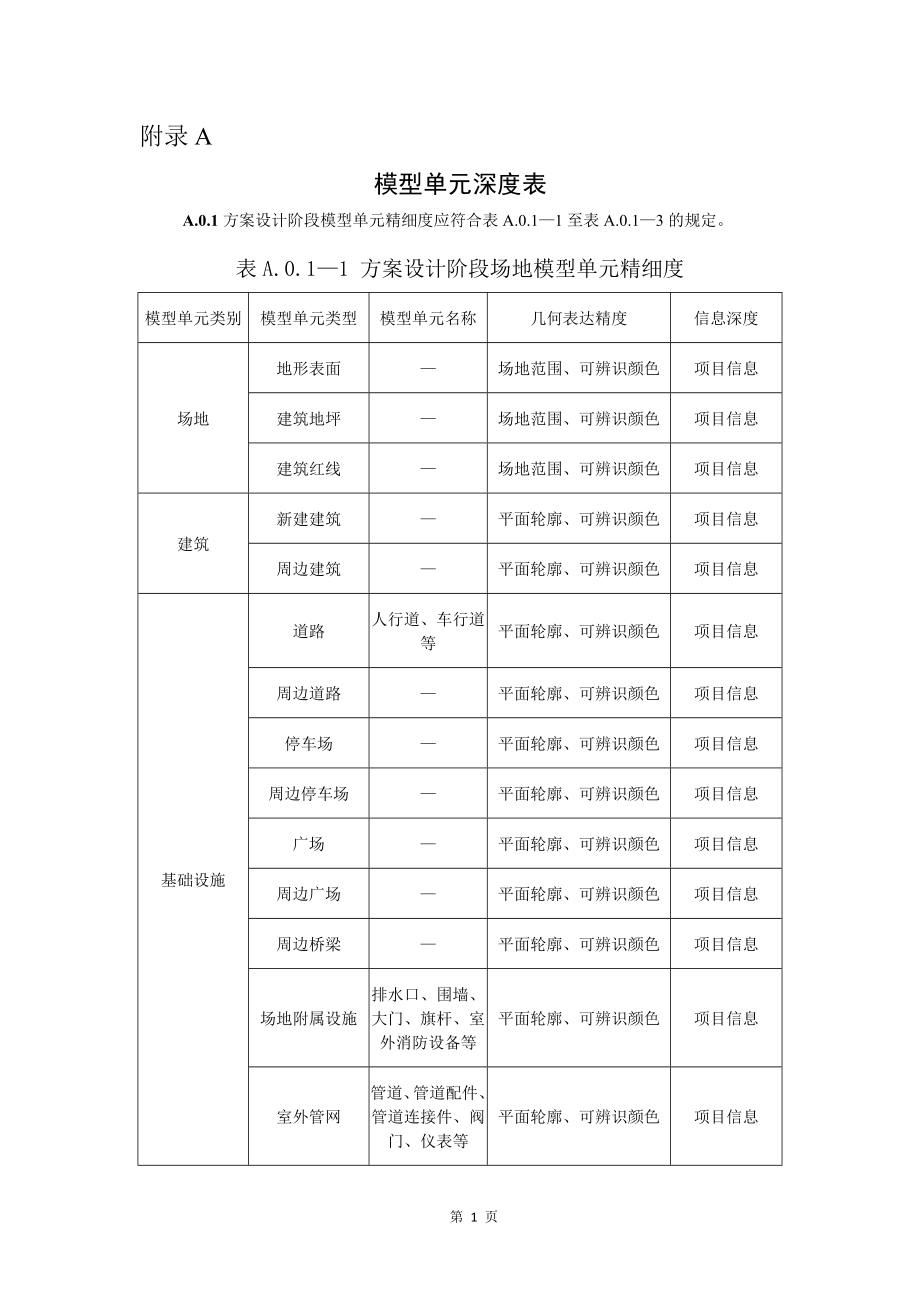

附录A模型单元深度表A.0.1方案设计阶段模型单元精细度应符合表A.0.1—1至表A.0.1—3的规定表A.0.1—1 方案设计阶段场地模型单元精细度模型单元类别模型单元类型模型单元名称几何表达精度信息深度场地地形表面—场地范围、可辨识颜色项目信息建筑地坪—场地范围、可辨识颜色项目信息建筑红线—场地范围、可辨识颜色项目信息建筑新建建筑—平面轮廓、可辨识颜色项目信息周边建筑—平面轮廓、可辨识颜色项目信息基础设施道路人行道、车行道等平面轮廓、可辨识颜色项目信息周边道路—平面轮廓、可辨识颜色项目信息停车场—平面轮廓、可辨识颜色项目信息周边停车场—平面轮廓、可辨识颜色项目信息广场—平面轮廓、可辨识颜色项目信息周边广场—平面轮廓、可辨识颜色项目信息周边桥梁—平面轮廓、可辨识颜色项目信息场地附属设施排水口、围墙、大门、旗杆、室外消防设备等平面轮廓、可辨识颜色项目信息室外管网管道、管道配件、管道连接件、阀门、仪表等平面轮廓、可辨识颜色项目信息园林景观草坪—平面轮廓、可辨识颜色项目信息植物灌木、乔木等平面轮廓、可辨识颜色项目信息种植配件———景观照明路灯、景观灯、射灯等平面轮廓、可辨识颜色项目信息园林景观附属物喷泉等平面轮廓、可辨识颜色项目信息表A.0.1—2 方案设计阶段建筑模型单元精细度模型单元类别模型类型模型单元名称几何精度信息深度砌筑工程砖砌体砖墙、砖柱基本形状、基本尺寸、初步平面位置、控制标高项目信息砌块砌体砌块墙、砌块柱石砌体石砌墙、石砌柱垫层———洞口暖通预留洞口、给排水预留洞口等——精装修预留洞口等——建筑构造及装饰装修构造层墙柱面构造层找平层、保温隔热层、防腐层、防水层等—楼地面构造层抹灰层、保温隔热、防腐层、防水层、结合层等—天棚构造层抹灰层、保温隔热、防腐层、防水层等—面层墙柱面面层墙面块料面层、喷刷涂料、裱糊、软包等单独建模—不单独建模—楼地面面层块料面层、整体面层、楼梯面层等单独建模—不单独建模—天棚面层块状面层、整体面层、喷刷涂料等单独建模—不单独建模—门窗木门窗、金属门窗、塑料门窗、玻璃门窗、特种门窗等基本形状、基本尺寸、初步平面位置、控制标高项目信息吊顶整体面层吊顶、板块面层吊顶、格栅吊顶等——轻质隔墙板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙等——细部窗台板、窗帘盒、护栏扶手、门窗套、指示牌、灯箱，花饰等——细部构造踢脚、墙裙、装饰条等——家具与装饰品沙发、床、桌子等基本形状、基本尺寸、初步平面位置、控制标高项目信息幕墙玻璃幕墙、金属幕墙、石材幕墙、基本形状、基本尺寸、初步平面位置、控制标高项目信息运输系统电力驱动的曳引式电梯厢式电梯等——液压电梯厢式电梯等——自动扶梯、自动人行道—基本形状、基本尺寸、初步平面位置、控制标高项目信息屋面及屋面防水工程屋面主体架空屋面、蓄水屋面、绿化屋面、瓦屋面、平屋面等基本形状、基本尺寸、初步平面位置、控制标高项目信息屋面找坡层———其他构造层防水层、防潮层、保温层、防腐层等——细部构造檐口、檐沟和天沟、女儿墙和山墙、设施基座、屋顶窗等——表A.0.1—3 方案设计阶段结构模型单元精细度模型单元类别模型单元类型模型单元名称几何表达精度信息深度地基与基础基础独立基础、条形基础、筏板基础、桩基础、承台等——基坑支护灌注桩排桩围护墙、地下连续墙、土钉墙、水泥土重力式挡墙、内支撑、锚杆等——地下水控制降水井、抽水泵等——边坡喷锚支护、挡土墙、边坡开挖等——地下防水防水卷材、防水涂料等——混凝土结构结构柱———结构梁———结构板———结构墙———节点伸缩缝、沉降缝、防震缝等——二次结构构造柱、过梁、止水反梁、压顶等——配筋结构筋、构造筋、箍筋——楼梯梯梁、梯柱、梯段、休息平台等——预埋构件预埋件、预埋管、预埋螺栓等，及预留孔洞等——预制构件预制钢构件钢梁、钢柱、钢骨梁、钢骨柱钢结构杆件、钢檩条拉锁、钢支撑、钢梯、楼承板——预制混凝土构件预应力混凝土管桩、预应力混凝土空心板——预制木构件预制木墙板、预制木梁、预制木柱、预制木楼板——A.0.2 初步设计阶段模型单元精细度应符合表A.0.2—1至表A.0.2—8的规定。
表A.0.2—1 初步设计阶段场地模型单元精细度模型单元类别模型单元类型模型单元名称几何表达精度信息深度场地地形表面—等高距宜为1m、可辨识颜色项目信息，身份信息建筑地坪—初步形状、可辨识颜色项目信息，身份信息建筑红线—实际红线、可辨识颜色项目信息，身份信息建筑新建建筑—初步形状、初步尺寸、初步平面位置、可辨识颜色项目信息，身份信息周边建筑—初步形状、初步尺寸、初步平面位置、可辨识颜色项目信息，身份信息基础设施道路人行道、车行道等初步形状、初步尺寸、初步平面位置、坡度二维符号、可辨识颜色项目信息，身份信息周边道路—平面轮廓、可辨识颜色项目信息，身份信息停车场—初步形状、初步尺寸、初步平面位置、控制标高、可辨识颜色项目信息，身份信息周边停车场—平面轮廓、可辨识颜色项目信息，身份信息广场—初步形状、初步尺寸、初步平面位置、控制标高、可辨识颜色项目信息，身份信息周边广场—平面轮廓、可辨识颜色项目信息，身份信息周边桥梁—初步形状、初步尺寸、初步平面位置、控制标高、可辨识颜色项目信息，身份信息场地附属设施排水口、围墙、大门、旗杆、室外消防设备等初步形状、初步平面位置、可辨识颜色项目信息，身份信息室外管网管道、管道配件、管道连接件、阀门、仪表等初步形状、初步平面位置、可辨识颜色项目信息，身份信息园林景观草坪—初步形状、初步尺寸、初步平面位置、可辨识颜色项目信息，身份信息植物灌木、乔木等初步形状、初步尺寸、初步平面位置、可辨识颜色项目信息，身份信息种植配件—初步形状、初步尺寸、初步平面位置、可辨识颜色项目信息，身份信息景观照明路灯、景观灯、射灯等初步形状、初步尺寸、初步平面位置、可辨识颜色项目信息，身份信息园林景观附属物喷泉等初步形状、初步尺寸、初步平面位置、可辨识颜色项目信息，身份信息表A.0.2—2 初步设计阶段建筑模型单元精细度模型单元类别模型类型模型单元名称几何精度信息深度砌筑工程砖砌体砖墙、砖柱基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息砌块砌体砌块墙、砌块柱石砌体石砌墙、石砌柱垫层———洞口暖通预留洞口、给排水预留洞口等——精装修预留洞口等——建筑构造及装饰装修构造层墙柱面构造层找平层、保温隔热层、防腐层、防水层等——楼地面构造层抹灰层、保温隔热、防腐层、防水层、结合层等——天棚构造层抹灰层、保温隔热、防腐层、防水层等——面层墙柱面面层墙面块料面层、喷刷涂料、裱糊、软包等单独建模——不单独建模——楼地面面层块料面层、整体面层、楼梯面层等单独建模——不单独建模——天棚面层块状面层、整体面层、喷刷涂料等单独建模——不单独建模——门窗木门窗、金属门窗、塑料门窗、玻璃门窗、特种门窗等基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息吊顶整体面层吊顶、板块面层吊顶、格栅吊顶等——轻质隔墙板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙等——细部窗台板、窗帘盒、护栏扶手、门窗套、指示牌、灯箱，花饰等——细部构造踢脚、墙裙、装饰条等——家具与装饰品沙发、床、桌子等基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息幕墙玻璃幕墙、金属幕墙、石材幕墙、基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息运输系统电力驱动的曳引式电梯厢式电梯等——液压电梯厢式电梯等——自动扶梯、自动人行道—基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息屋面及屋面防水工程屋面主体架空屋面、蓄水屋面、绿化屋面、瓦屋面、平屋面等基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息屋面找坡层———其他构造层防水层、防潮层、保温层、防腐层等——细部构造檐口、檐沟和天沟、女儿墙和山墙、设施基座、屋顶窗等基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息表A.0.2—3 初步设计阶段结构模型单元精细度模型单元类别模型单元类型模型单元名称几何表达精度信息深度地基与基础基础独立基础、条形基础、筏板基础、桩基础、承台等基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息基坑支护灌注桩排桩围护墙、地下连续墙、土钉墙、水泥土重力式挡墙、内支撑、锚杆等——地下水控制降水井、抽水泵等——边坡喷锚支护、挡土墙、边坡开挖等——地下防水防水卷材、防水涂料等——混凝土结构结构柱—基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息结构梁—结构板—结构墙—节点伸缩缝、沉降缝、防震缝等——二次结构构造柱、过梁、止水反梁、压顶等——配筋结构筋、构造筋、箍筋——楼梯梯梁、梯柱、梯段、休息平台等基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息预埋构件预埋件、预埋管、预埋螺栓等，及预留孔洞等——预制构件预制钢构件钢梁、钢柱、钢骨梁、钢骨柱钢结构杆件、钢檩条拉锁、钢支撑、钢梯、楼承板基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息预制混凝土构件预应力混凝土管桩、预应力混凝土空心板基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息预制木构件预制木墙板、预制木梁、预制木柱、预制木楼板基本形状、基本尺寸、初步平面位置、控制标高项目信息，身份信息表A.0.2—4 初步设计阶段给排水模型单元精细度模型单元类别模型类型模型单元名称。
