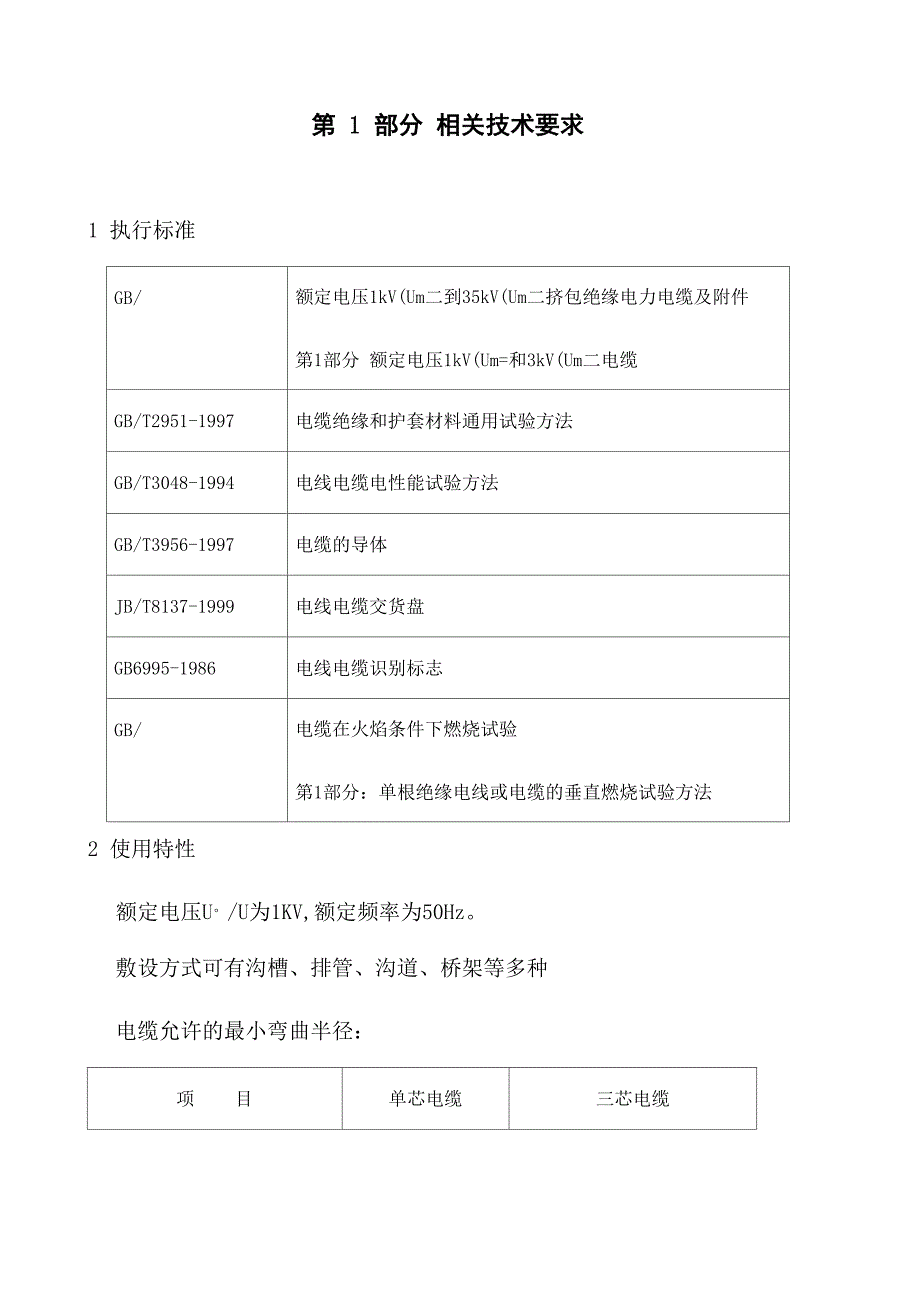

第 1 部分 相关技术要求1 执行标准GB/额定电压1kV(Um二到35kV(Um二挤包绝缘电力电缆及附件第1部分 额定电压1kV(Um=和3kV(Um二电缆GB/T2951-1997电缆绝缘和护套材料通用试验方法GB/T3048-1994电线电缆电性能试验方法GB/T3956-1997电缆的导体JB/T8137-1999电线电缆交货盘GB6995-1986电线电缆识别标志GB/电缆在火焰条件下燃烧试验第1部分：单根绝缘电线或电缆的垂直燃烧试验方法2 使用特性额定电压U°/U为1KV,额定频率为50Hz敷设方式可有沟槽、排管、沟道、桥架等多种电缆允许的最小弯曲半径：项 目单芯电缆三芯电缆无铠装有铠装无铠装有铠装安装时电缆最小弯曲半径20D15D15D12D注：D为电缆外径3 工作特性及条件电缆导体的长期允许工作温度为70°C短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160C4 技术要求导体导体结构、性能及外观符合GB/T3956-1997的规定4.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线绝缘4.2.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。
绝缘表面平整 色泽均匀绝缘层的横断面上无目力可见的气泡和砂眼等缺陷绝缘采用PVC/A型聚氯乙烯混和物，绝缘的平均厚度不小于GB/中规 定的标称值，绝缘的最薄点厚度不小于标称值的 90%-0.1mm绝缘线芯采用颜色识别，分色规则符合GB6995-1986的规定缆芯、填充及内衬层4.3.1 电缆绝缘线芯成缆方向为右向4.3.2 电缆的缆芯中用非吸湿性材料填充4.3.3 VV22型电缆成缆线芯外绕包两层PVC黑带作为内衬层，其厚度符合 GB/的规定 铠装4.4.1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌钢带 铠装4.4.2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的50%钢带厚度符合GB/的规定，钢带绕包圆整光滑外护套4.5.1 电缆外护套紧密挤包在铠装层上，护套表面光洁，色泽均匀电缆外护套材料采用PVC/ST1聚氯乙烯混和物；护套厚度符合GB/ 的规定，其任一点的最小厚度不小于标称厚度80%-0.2mm5 成品电缆 成品电缆的机械物理性能等技术指标符合表1的规定成品电缆经受3500V交流电压，时间5min的试验而不击穿电缆的绝缘电阻常数：20°C时，不小于・km； 70°C时，不小于。
・km电缆导体20C时直流电阻符合GB/T3956T997的规定成品电缆的不圆度不大于10%成品电缆能通过GB/的不延燃试验成品电缆表面连续印有电缆型号、电压、厂名、尺码等标志标志字迹清 楚，容易辨认、耐擦，并符合规定6 试验例行试验例行试验在每一根电缆制造长度上进行，例行试验项目如下：
序号试验项目试验方法技术要求1导体直流电阻试验GB/符合 GB/T3956-1997 规定2电压试验GB/,5min不击穿抽样试验抽样试验频次符合GB/规定，试验项目如下:序号试验项目试验方法技术要求1导体检杳目测符合 GB/T3956-1997 规定2尺寸检查GB/符合GB/规定电缆型式试验内容及方法符合GB/的规定7 包装及运输和保管电缆妥善包装在符合JB/T8137-1999规定要求的电缆盘上交货电缆端头可靠密封，伸出盘外的电缆端头加保护罩，伸出的长度不小于300mm每盘电缆附有产品质量检验合格证，电缆盘上标明：a. 制造厂名或商标；b. 电缆型号及规格；c. 长度，m；e. 毛重，kg；f. 制造日期：年 月；g. 表示电缆盘正确滚动方向的符号；h. 标准编号。
运输和保管应符合下列要求:a. 电缆应避免露天存放，电缆盘不允许平放b. 运输中严禁从高处扔下装有电缆的电缆盘，严禁机械损伤电缆；c. 吊装包装件时，严禁几盘同时吊装在车辆、船舶等运输工具上,电缆盘必须放稳，并用合适方法固定，防止互撞或翻倒表1额定电压1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆(VV22)主要性能指标序号项 目单位技术指标1导体直流电阻(20°C)Q /km符合 GB/T3956-1997 规定2交流电压试验kV/min5,不击穿34小时交流电压试验（4U ）0kV,不击穿420°C绝缘电阻常数KiMQ.km570°C绝缘电阻常数KiMQ.km6绝缘机械 物理 性能老化前抗张强度N/mm2断裂伸长率%±150老化后抗张强度N/mm2断裂伸长率%±150抗张强度变化率%W±25断裂伸长率变化率%W±257聚氯乙烯绝缘高温压力试验试验温度（偏差±2°C）C80压痕深度最大%508聚氯乙光低温试马聚氯乙烯绝缘卷绕试验一不开裂帝绝缘 -聚氯乙烯绝缘拉伸试验%±20聚氯乙烯绝缘冲击试验一不开裂9聚氯乙烯绝缘抗开裂试验一不开裂10护套机械 物理 性能老化前抗张强度N/mm2±断裂伸长率%±150老化后抗张强度N/mm2±抗张强度变化率%W±25断裂伸长率%±150断裂伸长率变化率%W±2511聚氯乙烯护套高温压力试验试验温度（偏差土 2C）C80压痕深度最大%5012聚氯乙烯护套低温试验聚氯乙烯护套卷绕试验 一不开裂聚氯乙烯护套拉伸试验%三20聚氯乙烯护套冲击试验一不开裂13聚氯乙烯护套抗开裂试验一不开裂14聚氯乙烯护套的不延燃试验一通过第2部分 电缆的质量检验、技术支持及其它1. 制造与检验供方提供的电缆都严格按照国家相关的标准、规范进行制造与检验，提供电缆的质量 证明书，并根据检验结果出具检验报告。
供方的质量体系通过了 ISO9OO1国际认证，在电缆的生产制造过程中，严格按照 IS09001质量标准进行控制，特别注重关键工序的控制2 技术支持与工程配合 对于买方在电缆检验、安装、运行、调试及维护等过程中所需技术支持，供方必须积 极配合与支持，及时提供安装、操作、使用、维护技术说明书等技术文件根据工程需要可以召开设计联络会或其它形式解决设计制造中的问题3. 电缆设计使用寿命不小于30年10kV交联聚乙烯（XLPE）绝缘电力电缆订货技术条件1 总则本技术条件仅适用于交流额定电压10kV XLPE绝缘电力电缆订货本技术条件的内容包括遵循的标准和电缆使用条件、构造及其技术要求、试验项目和方 法、验收规则、标志、包装本技术条件中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC 和DL标准2 引用标准 下列标准所包含的有关条文，通过引用而构成为本技术条件的条文所有标准都会被修 订，使用本技术条件的各方应探讨采用下列标准最新版本的可能性GB12706额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC60502额定电压1-30kV挤包固体绝缘电力电缆DL401 高压电缆选用导则GB2952 电缆外护层GB6995 电线电缆识别标3使用条件各单位订货时应参照下列条文结合工程实际提出使用条件，并符合DL401的规定。
运行条件3.1.190°C;短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过250C4.5mm0.8mm,最小厚 度应不小于，单芯电缆不应小于0.12mm4mm，最大间距W6mm 电缆最大外径 －电缆最小外径电缆不圆度二 X100%电缆最大外径300m电缆两端应有可靠的防潮密封保护电缆盘上应标明:盘号、电缆型号、规格、长度、毛重、厂名、滚动方向及其他注意事 项交付的每盘电缆应附有产品质量检验合格证试验报告应通过合适途径提交订货方。
