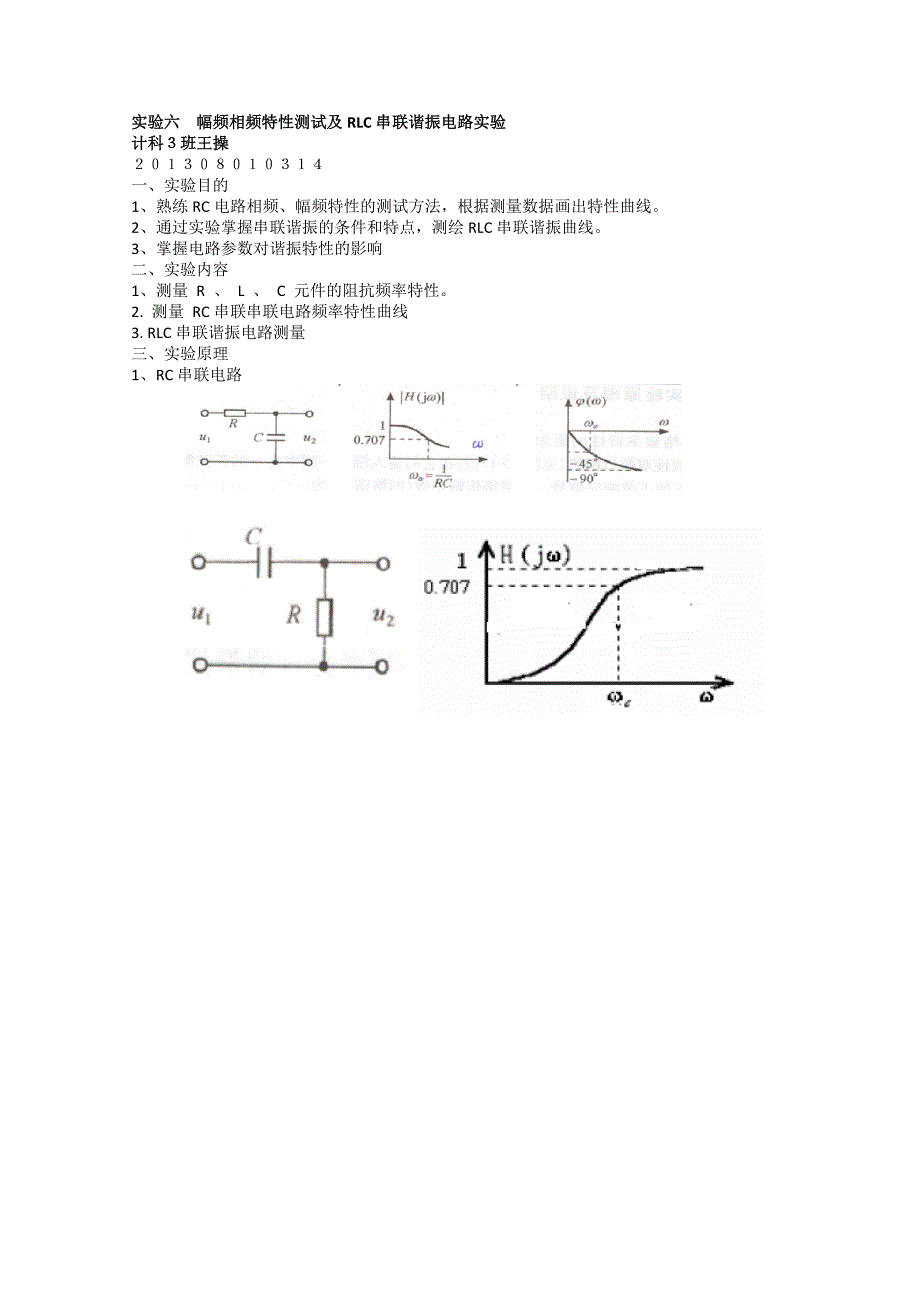

实验六 幅频相频特性测试及RLC串联谐振电路实验计科３班王操２０１３０８０１０３１４一、实验目的1、熟练RC电路相频、幅频特性的测试方法，根据测量数据画出特性曲线2、通过实验掌握串联谐振的条件和特点，测绘RLC串联谐振曲线3、掌握电路参数对谐振特性的影响二、实验内容1、测量 R 、 L 、 C 元件的阻抗频率特性2. 测量 RC串联串联电路频率特性曲线3. RLC串联谐振电路测量三、实验原理1、RC串联电路n 2. RC串并联电路 n 文氏电路为典型的RC串并联电路， n 在频率较低的情况下，即 时，电路可近似等效低频等效电路 n 频率越低，输出电压的幅度越小，其相位愈超前于输入电压当频率接近于0时，输出电压趋近于0，相位接近90度 n 而当频率较高时，电路电路可近似等效为高频等效电路频率越高，输出电压的也幅度越小，其相位愈滞后于输入电压当频率接近于无穷大时，输出电压趋近于0，相位接近－90度 n 由此可见，当频率为某一中间值 时，输出电压不为0，输出电压和输入电压同相nn 3、RLC串联电路 n 1）RLC串联电路的幅频特性相频特性曲线n RLC串联回路电流 I 与电源的频率f（w=2pf）有关，RLC串联电路的I―f 的关系曲线称为RLC串联电路的幅频特性曲线， RLC串联电路的j - f的关系曲线称为RLC串联电路的相频特性曲线n四、实验步骤n 1 、测量 R 、 L 、 C 元件的阻抗频率特性。
n 参考图5 -5，信号发生器输出的正弦信号并保持幅度不变， 频率 200H z 逐渐增至 10kH Z，使开关 S 分别接通三个 R 、 L 、 C 元件，测量 Ur ，并计算各频率点时 R 、 X L 与 X C 的值 n 2. 测量 RC串联电路频率特性曲线（高通或低通）n 联接实验线路，取R= 1k ， C= 0.1 F， U1=1V（有效值）测量输出电压U2，并读取U2=0.707V时的信号频率fc，用李沙育法测量相位差角，记录数据 n 测量幅频特性：保持信号源输出电压（即RC网络输入电压）Ui恒定，改变频率f，并测量对应的RC网络输出电压Uo，计算出他们的比值A=Uo/Ui，然后逐点描绘出幅频特性n 测量相频特性：保持信号源输出电压（即RC网络输入电压）Ui恒定，改变频率f ，用双踪示波器观察 与Ui波形的相位差，然后逐点描绘出相频特性五、实验数据波形记录A.f(HZ)20k10K2K19001800170016001500U1(V)2.852.852.852.852.852.852.852.85U2(mV)310550183019302010207021202170角度87.378.450.148.547.545.644.542.314001000100102.852.852.852.85225028502850285040.7332.404.30.8。
