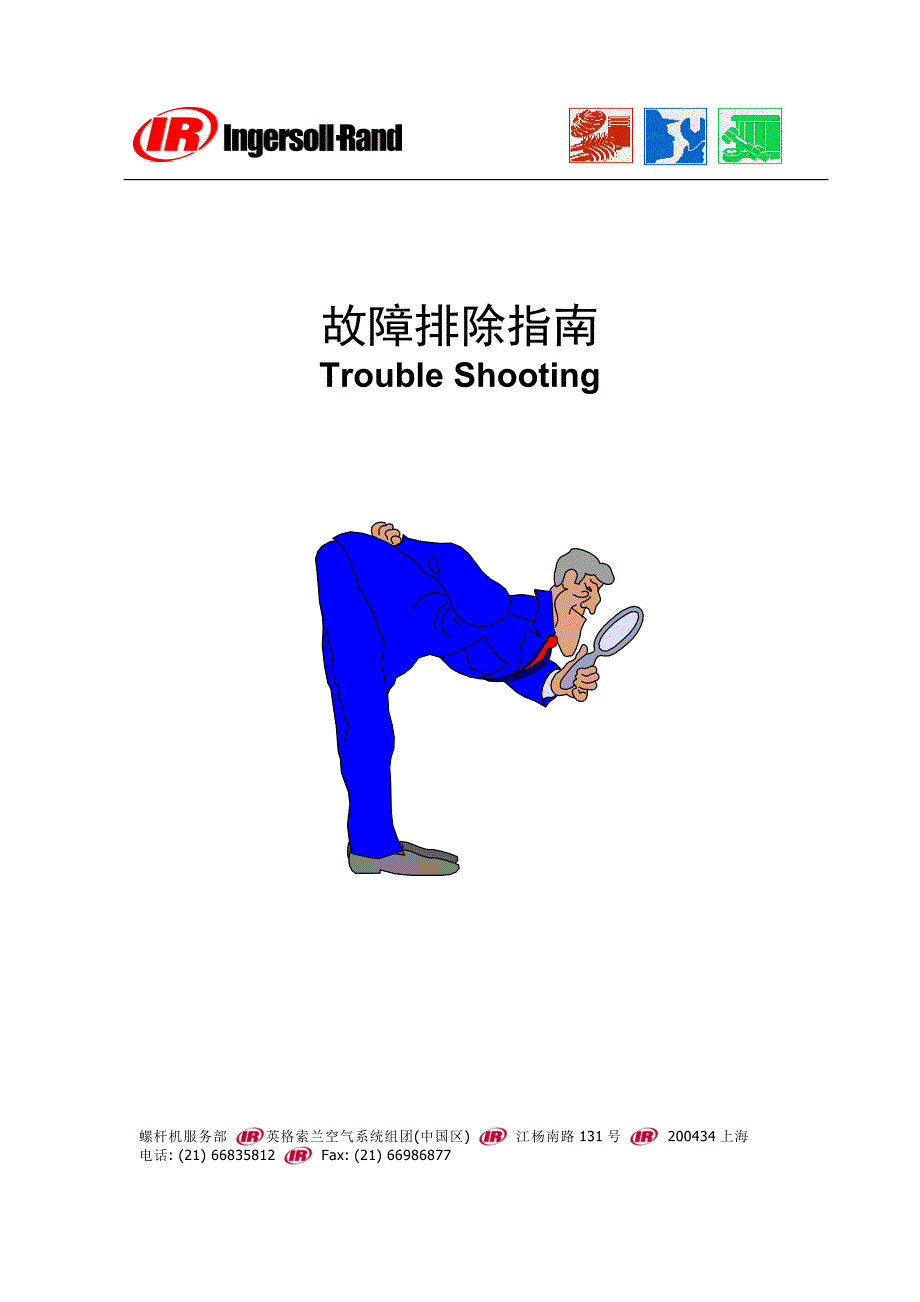

故障排除指南Trouble Shooting螺 杆 机 服 务 部 英 格 索 兰 空 气 系 统 组 团 (中 国 区 ) 江 杨 南 路 131 号 200434 上 海 电 话 : (21) 66835812 Fax: (21) 669868771目 录一 、参 数 表二 、使 用 指 南三 、故 障1．停 机 并 显 示 ："Ready To Start" 52．控 制 器 死 机 63. 双 向 可 控 硅 坏 64．分 离 前 压 力 高 报 警 65．分 离 前 压 力 高 报 警 86．主 机 排 气 温 度 报 警 97．主 电 机 或 风 机 过 载 报 警 108．启 动 器 故 障 报 警 119．无 控 制 电 源 报 警 1210．电 机 转 向 错 报 警 1311．远 程 停 机 报 警 1412．远 程 起 动 报 警 215参 数 表SE 控 制 器 资 料日 期 客 户 分 销 商 维 修 员机 组 序 号 S/N 型 号 运 行 时 数 加 载 时 数额 定 功 率 起 动 类 型 环 境 温 度 开 机 日 期故 障 描 述 (什 么 问 题 怎 样 发 生 何 时 发 生 ）SE 控 制 器控 指 器 序 号 程 序 版 本 起 跳 压 力 回 跳 压 力操 作 类 型 选 项 通 信 口 连 接 上 一 次 故 障电 源 参 数 状 态 ：合 上电 路 测 试 点 正 常 值 测 试 值控 制 变 压 器 T1 200-575VAC(主 边 )控 制 变 压 器 J5-36 与 J5-35 120VAC+／ -18VAC(副 边 )控 制 变 压 器 J4-30 与 31 16VAC+／ -2．4VAC(副 边 ) J4-29 与 30 8VAC+／ -1．2VACJ4-29 与 31 8VAC+／ -1．2VAC整 流 电 压 DC J4-28 与 29 10.5VAC+／ -1．6VAC数 字 电 路 电 压 DC J11-1 与 5 5VDC+／ -0．2VDC模 拟 电 路 电 压 DC J3-25 与 24 5VDC+／ -0．2VDC电 池 电 压 BAT+／ - 3.0VDC+／ -0．6VDC接 地 线 电 流 ： 用 户 接 地 线 1 兆 欧 姆使 用 指 南■确 认 控 制 器 或 压 缩 机 发 生 何 秆 故 障■在 故 障 这 一 节 中 ，找 出 该 故 障 条 目■翻 至 相 应 页 ，按 流 程 图 查 找 故 障 ，如 果 流 程 图 指 示 翻 至 另 外 条 目举 例 ：压 缩 机 显 示 ：“CHEAKMOTORROTATION”(检 查 电 机 转 向 )在故障这一节中，找出“CHEAKMOTORROTATlON ”，提示你查 13 页45689101112131415161.1 控 制 器 掉 电在 运 行 过 程 中 ，掉 电 这 种 情 产 史 时 有 发 生 。
一 旦 失 电 超 过 0.25 秒将 使 控 制 器 电 路 复 位 来 自 供 电 系 统 的 雷 电 干 扰 也 会 引 起 这 种 情 况 失电 会 使 接 触 器 线 圈 ，继 电 器 和 电 磁 阀 释 放 失 去 电 源 (16VAC)的 控 制 器使 系 统 复 位 并 在 显 示 屏 上 显 示 "READY TO START"诊 断掉 电 可 通 过 电 网 电 压 记 录 仪 或 测 试 仪 表 查 出 一 种 比 较 简 便 的 方 法是 用 FLUKE87 电 压 记 录 仪 该 仪 表 最 短 可 测 出 0.1 秒 的 电 压 掉 落 将该 仪 表 接 在 控 制 变 压 器 的 次 极 120ACV 或 16VAC 上 ，量 程 置 于 0.1 秒 ，测 量 120VAC 时 将 表 接 在 J5-36 和 J5-35 之 间 ；测 16VAC 时 接 在 J5-31 和 J5-30 之 间 1.2 电 源 电 压 过 低电 源 电 压 低 于 额 定 电 压 的 30%(如 380VAC 降 低 至 266VAC)，电 压降 低 持 续 0.25 秒 以 上 ，将 引 起 控 制 器 复 位 。
当 存 在 相 不 平 衡 ，缺 相 ，波形 畸 变 ，电 源 传 输 不 当 (如 变 压 器 容 量 太 小 )，电 源 引 线 过 长 或 过 细 ，都 会导 致 该 故 障 的 发 生 雷 电 也 会 导 致 该 故 障 控 制 器 因 此 会 使 系 统 复 位 ，并 在 显 示 屏 上 显 示 "READY TO START"诊 断电 压 过 低 可 通 过 电 网 电 压 记 录 仪 可 测 试 仪 表 查 出 一 种 比 较 简 便 的方 法 是 用 FLUKE87 电 压 记 录 仪 该 仪 表 最 短 可 测 出 0.1 秒 的 电 压 掉 落 将 该 仪 表 接 在 控 制 变 压 器 的 次 极 120ACV 或 16VAC 上 ，量 程 置 于 0.1秒 ，测 量 120VAC 时 将 表 接 在 J5-36 和 J5-35 之 间 ；测 16VAC 时 接 在J5-31 和 J5-30 之 间 1.3 接 地 问 题不 良 的 接 地 会 导 致 严 重 的 电 气 问 题 电 气 控 制 系 统 电 压 过 低 或 过 高会 引 起 压 缩 面 停 机 ，损 坏 电 源 回 路 ，通 讯 出 错 ，甚 至 会 引 起 人 身 伤 害 。
电气 系 统 必 须 有 一 个 低 电 阻 的 接 地 回 路 连 接 于 压 缩 面 的 接 地 线 大 小 及 安装 须 符 合 NEC 标 准 和 当 地 的 附 加 要 求 不 可 用 导 线 管 或 压 缩 空 气 管 作接 地 线 按 NEC 标 准 钢 架 须 接 地 ，支 承 金 属 件 须 通 过 埋 设 在 地 底 的 接 地 线接 入 大 地 确 认 接 地 线 的 粗 细 符 合 标 准 并 接 入 被 许 可 的 接 地 线 上 在 某 些 环 境 里 ，接 地 线 上 存 在 一 定 的 电 压 ，这 通 常 意 味 着 有 电 流 流过 接 地 线 原 因 是 其 它 设 置 接 于 同 一 根 接 地 线 上 变 频 器 和 大 量 的 开 关电 源 会 产 生 这 种 电 流 一 般 计 算 机 都 用 开 关 电 源 这 种 接 地 电 流 大 都 由电 源 的 谐 波 产 和 一 因 为 谐 波 难 以 分 析 和 测 量 ，一 种 简 便 而 有 效 的 方 法是 缩 短 机 组 和 接 地 点 之 间 的 距 离 编 织 线 能 有 效 掏 谐 波 ，如 手 头 没 有 编17织 线 ，也 可 用 搓 绞 线 。
确 保 接 地 线 远 离 腐 独 和 潮 湿 区 域 ，以 免 接 地 电 阻 变 大 和 压 缩 机 使用 同 一 电 源 的 设 备 须 可 靠 接 地 ，包 托 与 压 缩 机 管 路 相 连 的 设 备 接 口 电路 如 远 控 起 动 /停 机 ，远 程 起 动 器 ，顺 控 器 ，顺 控 器 接 口 ，智 能 控 制 器 都应 可 靠 接 地 诊 断测 量 接 地 线 电 流 通 常 用 电 流 表 测 外 部 感 应 电 流 ，电 源 处 于 关 状 态 用 FLUKE87 或 相 似 仪 表 关 掉 外 部 电 源 将 电 流 表 置 于 AC 档 ，将 表 串 接 于 接 地 线 和 机 组 之 间 记 录 电 流 值 将 表 置 于 DC，测 量 和 记 录 电 流 值 正 常 值 应 为 0.0A如 果 电 流 大 于 0.25A，那 么 肯 定 有 问 题 存 在 将 机 组 和 其 它 用 电 设备 隔 开 ，以 确 定 接 地 电 流 的 来 源 测 外 部 感 应 电 流 ，电 源 处 于 开 状 态 用 FLUKE87 或 相 似 仪 表 关 掉 外 部 电 源 。
将 电 流 表 置 于 AC 档 ，将 表 串 接 于 接 地 线 和 机 组 之 间 记 录 电 流 值 将 表 置 于 DC，测 量 和 记 录 电 流 值 正 常 值 应 为 0如 果 电 流 大 于 025A，那 么 肯 定 有 问 题 存 在 故 障 原 因 :接 线 错 ，接 线 端 子 潮 湿 ，过 载 ，控 制 变 压 器 坏 ，电 线 绝 缘坏 1.4 控 制 器 16VAC 电 源控 制 器 的 电 源 由 控 制 变 压 器 的 次 级 输 入 ，中 间 有 中 点 电 压 抽 头 标 志 ，中 点 与 另 外 两 端 的 电 压 为 8VAC16VAC 电 压 允 许 有 +15%波 动 16VAC 电 源 通 过 J4 接 入 控 制 器 经 过 内 部 的 二 极 管 CR1 和 CR2 整 流产 生 直 流 电 压 10.5VDC当 直 流 电 压 在 +25%范 围 内 波 动 时 ，控 制 器 能正 常 工 作 当 偏 差 超 过 +25 或 失 电 时 ，压 缩 机 停 机 并 使 控 制 器 复 位 诊 断 :此 电 压 可 用 FLUKE87(或 相 当 仪 表 )测 得 。
对 断 断 续 续 的 故 障 用 记录 表 (FLUKE87)较 为 方 便 将 表 置 于 电 压 档 AC 并 加 下 连 接 :接 至 J4-30 与 J4-31正 常 值 =16VAC+2.4VAC16接 至 J4-29 与 J4-30正 常 值 =8VAC+1.2VAC接 至 J4-28 与 J4-29正 常 值 =10.5VAC+1.6VAC如 果 不 能 测 得 正 常 值 ，可 能 存 在 下 列 几 个 原 因 :电 源 电 压 超 过 正 常 值 15%接 线 错 检 查 控 制 变 压 器 的 主 绕 组 ，副 绕 组 接 线 是 否 有 错 ，接 线 是否 松 脱 ，电 线 是 否 磨 损 ，绝 缘 是 否 损 坏 或 潮 湿 保 险 丝 :保 险 线 断 (主 边 或 副 边 )，与 导 线 连 接 不 良 1.5 外 部 5VDC 短 路控 制 器 提 供 两 组 5VDC 电 源 数 字 电 路 电 源 供 控 制 器 内 。
