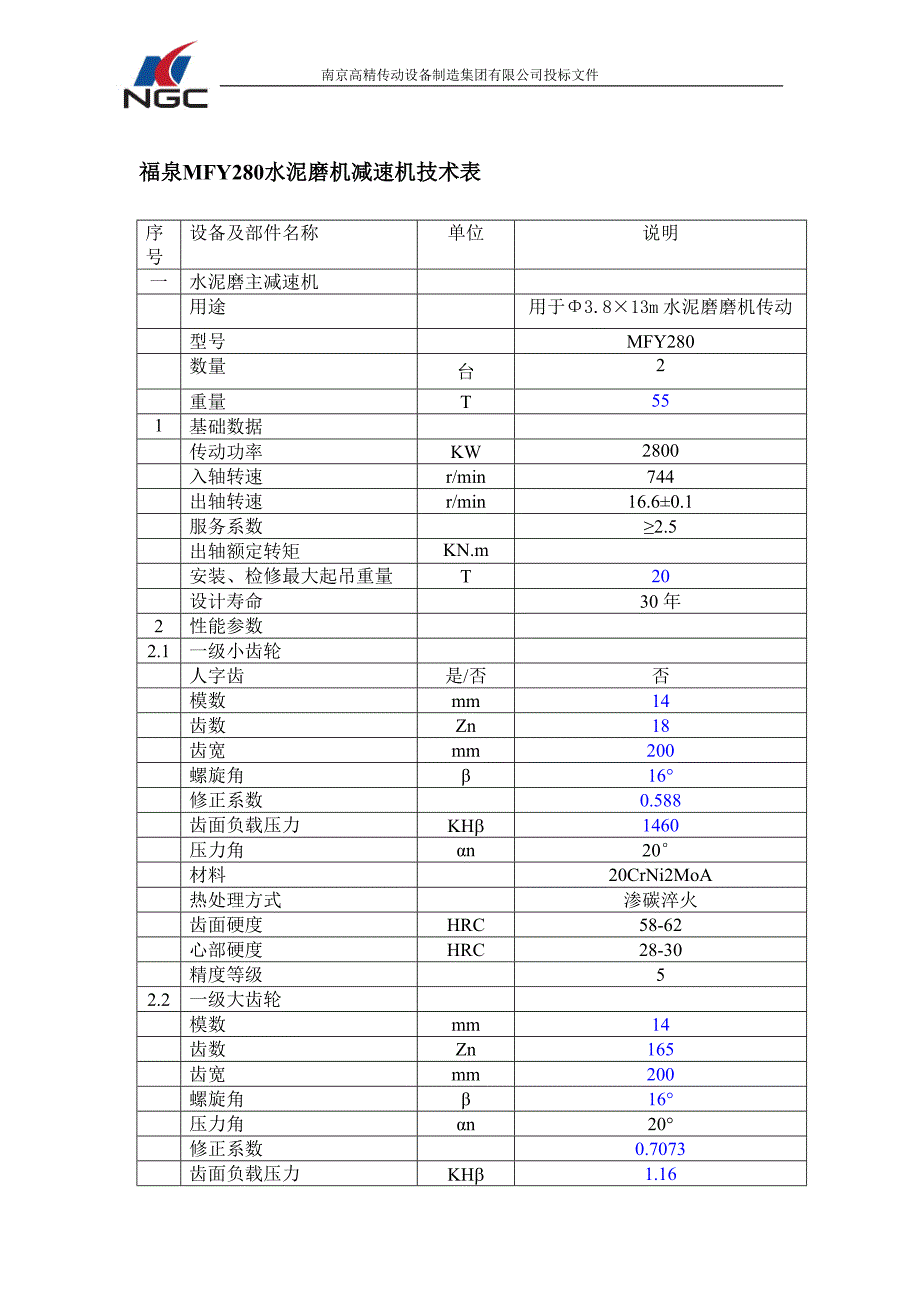

南京高精传动设备制造集团有限公司投标文件福泉MFY280水泥磨机减速机技术表序号设备及部件名称 单位 说明一 水泥磨主减速机用途 用于 Φ3.8×13m 水泥磨磨机传动型号 MFY280数量 台 2重量 T 551 基础数据传动功率 KW 2800入轴转速 r/min 744出轴转速 r/min 16.6±0.1服务系数 ≥2.5出轴额定转矩 KN.m安装、检修最大起吊重量 T 20设计寿命 30 年2 性能参数2.1 一级小齿轮人字齿 是 /否 否模数 mm 14齿数 Zn 18齿宽 mm 200螺旋角 β 16°修正系数 0.588齿面负载压力 KH 1460压力角 αn 20°材料 20CrNi2MoA热处理方式 渗碳淬火齿面硬度 HRC 58-62心部硬度 HRC 28-30精度等级 52.2 一级大齿轮模数 mm 14齿数 Zn 165齿宽 mm 200螺旋角 β 16°压力角 αn 20°修正系数 0.7073南京高精传动设备制造集团有限公司投标文件齿面负载压力 KH 1.16材料 20CrMnMoA热处理方式 渗碳淬火齿面硬度 HRC 58-62心部硬度 HRC 28-30精度等级 52.3 二级小齿轮模数 mm 22齿数 Zn 21齿宽 mm 520螺旋角 β 7°修正系数 0.2齿面负载压力 KH 1.15压力角 αn 20°材料 20CrNi2MoA热处理方式 渗碳淬火齿面硬度 HRC 58-63心部硬度 HRC 28-30精度等级 52.4 二级大齿轮模数 mm 22齿数 Zn 100齿宽 mm 520螺旋角 β 7°修正系数 0.2193齿面负载压力 KH 1.15压力角 αn 20°材料 20CrMnMoA热处理方式 渗碳淬火齿面硬度 HRC 58-63心部硬度 HRC 28-30精度等级 52.5 传动轴材料 42CrMoA热处理 调质硬度 HRC 28-32探伤 有2.6 扭力轴材料 42CrMoA热处理 调质硬度 HRC 28-32探伤 有2.7 轴瓦南京高精传动设备制造集团有限公司投标文件数量 16材料 15+zchSnsb11-6润滑方式 强制润滑许可最高工作温度 ℃ 702.8 膜片联轴器型号： MFY280L2.9 稀油站型号： XYZ350GZ油压： mPa公称流量： l/min 350冷却水耗量： m3/h 56冷却面积 m2 56油泵型号油泵电机功率： KW 24转速： r/min 1470电压： V 350电加热器功率： KW电压： V3 结构形式（描述）二 水泥磨辅助传动装置用途 启动时辅助带动。
型号 MJM630数量 台 2重量 Kg 50001 基础数据传动功率 KW 37入轴转速 r/min 1480出轴转速 r/min 8.7传动比 169出轴额定转矩 KN.m设计寿命 H 1000002 性能参数减速级别 3南京高精传动设备制造集团有限公司投标文件什邡 MFY355 水泥磨机减速机技术表序号设备及部件名称 单位 说明一 水泥磨主减速机用途 φ4.2×13m 中心传动双滑履水泥磨传动型号 MFY355数量 台 2重量 T 711 基础数据传动功率 KW 3550入轴转速 r/min 745出轴转速 r/min 15.8±0.1服务系数 ≥2.5出轴额定转矩 KN.m安装、检修最大起吊重量 T 30设计寿命 30 年2 性能参数2.1 一级小齿轮人字齿 是/ 否 否模数 mm 16齿数 Zn 17齿宽 mm 250螺旋角 β 12°修正系数 0.4齿面负载压力 KH 1.2压力角 αn 20°材料 20CrNi2MoA热处理方式 渗碳淬火齿面硬度 HRC 58-62心部硬度 HRC 28-30精度等级 52.2 一级大齿轮模数 mm 16齿数 Zn 169齿宽 mm 250螺旋角 β 12°压力角 αn 20°修正系数 0.4871齿面负载压力 KH 1.2材料 20CrMnMoA热处理方式 渗碳淬火南京高精传动设备制造集团有限公司投标文件齿面硬度 HRC 58-62心部硬度 HRC 28-30精度等级 52.3 二级小齿轮模数 mm 28齿数 Zn 18齿宽 mm 600螺旋角 β 8°修正系数 0.4齿面负载压力 KH 1.2压力角 αn 20°材料 20CrNi2MoA热处理方式 渗碳淬火齿面硬度 HRC 58-63心部硬度 HRC 28-30精度等级 52.4 二级大齿轮模数 mm 28齿数 Zn 89齿宽 mm 600螺旋角 β 8°修正系数 0.437齿面负载压力 KH 1.2压力角 αn 20°材料 20CrMnMoA热处理方式 渗碳淬火齿面硬度 HRC 58-63心部硬度 HRC 28-30精度等级 52.5 传动轴材料 42CrMoA热处理 调质硬度 HRC 28-32探伤 有2.6 扭力轴材料 42CrMoA热处理 调质硬度 HB 28-32探伤 有2.7 轴瓦数量 16材料 15+zchSnsb11-6南京高精传动设备制造集团有限公司投标文件润滑方式 强制润滑许可最高工作温度 ℃ 702.8 膜片联轴器型号： MFY355L2.9 稀油站型号： XYZ400GZ油压： mPa公称流量： l/min 400冷却水耗量： m3/h 35冷却面积 m2 35油泵型号油泵电机功率： KW 15转速： r/min 1470电压： V 350电加热器功率： KW电压： V3 结构形式（描述）二 水泥磨辅助传动装置用途 启动时辅助带动。
型号 MJB710数量 台 2重量 Kg 39001 基础数据传动功率 KW 45入轴转速 r/min 1480出轴转速 r/min 7.65传动比 193.3出轴额定转矩 KN.m设计寿命 H 1000002 性能参数减速级别 2各级齿轮模数、齿宽、压力角等1 级 7、55mm、20º2 级 12、260mm、20º3 结构形式南京高精传动设备制造集团有限公司投标文件会东水泥磨减速机技术参数水泥磨减速机技术数据表主减速机型号 MBY1000传递功率 kW 1800输入转速 r/min 742输出转速 r/min 16.3速比 7.1结构形式级数 一级模数 mm 16 16齿数 17 121齿面宽度 mm 320 320标准压力角 20° 20°螺旋角 12° 12°修正系数 小齿轮大齿轮布氏硬度 小齿轮大齿轮HBHB58-6258-62抗张强度 小齿轮大齿轮kN/mm2kN/mm215001500材料 小齿轮大齿轮轴壳体20CrNi2MoA20CrMnMoA42CrMoAZG25+Q235-A热处理方式 小齿轮大齿轮渗碳渗碳表面处理方式 小齿轮大齿轮淬火淬火表面处理厚度 小齿轮大齿轮mmmm2-32-3处理后矫正 小齿轮大齿轮是/否是/否磨齿磨齿输入端联轴节型号材料规格GIICL1340Cr输出端联轴节型号材料规格根据工艺布置定南京高精传动设备制造集团有限公司投标文件水泥磨减速机技术数据表辅传减速机型号 ZSY315传递功率 kW 25输入转速 r/min 1470传动比 100模数 mm 6.8 5 7齿数 小齿轮大齿轮1342168216142齿面宽度 mm 35 40 60标准压力角 20° 20° 20°螺旋角 35° 7° 0°布氏硬度 小齿轮大齿轮HBHB58-6258-62抗张强度 小齿轮大齿轮kN/mm2kN/mm2145014501450145014501450材料 小齿轮大齿轮轴壳体20CrNi2MnA20CrMoMnA42CrMoAZG25+Q235-A热处理方式 小齿轮大齿轮渗碳渗碳表面处理方式 小齿轮大齿轮淬火淬火表面处理厚度 小齿轮大齿轮mmmm1.2-1.81.2-1.8处理后矫正 小齿轮大齿轮是/否是/否磨齿磨齿辅传电机 投标商提交技术参数型号 YEJ225M-6功率 kW 25转速 r/min 1470电压 V 380V重量 kg 50油 站 提供技术要求型号 XYZ63公称流量 l/min 63油泵型号 r/min电机功率 kW 4 X 2电机转速 r/min 1440冷却面积 m2 4冷却水量 m3/h 5.7加热器功率 kW 9南京高精传动设备制造集团有限公司投标文件水泥磨减速机技术数据表质量 t 1液压推杆制动器 无使用寿命 h ≥100000传动效率 % 99总重 t 8860南京高精传动设备制造集团有限公司投标文件什邡煤磨减速机技术参数主减速机型号 MBY900传递功率 kW 1600速比 6.3结构形式级数 一级模数 mm 14 14齿数 21 132齿面宽度 mm 300 300标准压力角 20° 20°螺旋角 12° 12°布氏硬度 小齿轮大齿轮HBHB58-6258-62抗张强度 小齿轮大齿轮kN/mm2kN/mm215001500材料 小齿轮大齿轮轴壳体20CrNi2MoA20CrMnMoA42CrMoAZG25+Q235-A热处理方式 小齿轮大齿轮渗碳渗碳表面处理方式 小齿轮大齿轮淬火淬火表面处理厚度 小齿轮大齿轮mmmm2-32-3处理后矫正 小齿轮大齿轮是/否是/否磨齿磨齿南京高精传动设备制造集团有限公司投标文件福泉煤磨减速机技术参数主减速机型号 MBY800传递功率 kW 900速比 7.1结构形式级数 一级模数 mm 12 12齿数 19 135齿面宽度 mm 280 280标准压力角 20° 20°螺旋角 12° 12°布氏硬度 小齿轮大齿轮HBHB58-6258-62抗张强度 小齿轮大齿轮kN/mm2kN/mm215001500材料 小齿轮大齿轮轴壳体20CrNi2MoA20CrMnMoA42CrMoAZG25+Q235-A热处理方式 小齿轮大齿轮渗碳渗碳表面处理方式 小齿轮大齿轮淬火淬火表面处理厚度 小齿轮大齿轮mmmm2-32-3处理后矫正 小齿轮大齿轮是/否是/否磨齿磨齿南京高精传动设备制造集团有限公司投标文件会东煤磨减速机技术参数主减速机型号 MBY710传递功率 kW 710速比 5.6结构形式级数 一级模数 mm 12 12齿数 21 118齿面宽度 mm 260 260标准压力角 20° 20°螺旋角 12° 12°布氏硬度 小齿轮大齿轮HBHB58-6258-62抗张强度 小齿轮大齿轮kN/mm2kN/mm215001500材料 小齿轮大齿轮轴壳体20CrNi2MoA20CrMnMoA42CrMoAZG25+Q235-A热处理方式 小齿轮大齿轮渗碳渗碳表面处理方式 小齿轮大齿轮淬火淬火表面处理厚度 小齿轮大齿轮mmmm2-32-3处理后矫正 小齿轮大齿轮是/否是/否磨齿磨齿南京高精传动设备制造集团有限公司投标文件什邡、会东立磨减速机技术参数主减速机型号 MLX225传递功率 kW 2200速比结构形式 立式行星级数 三级模数 mm 22.06 16 18齿数 21、34 17、66 18、32、82齿面宽度 mm 160 280 360标准压力角 20° 25° 25°螺旋角 32° 11° 0°布氏硬度 小齿轮大齿轮HBHB58-6258-62抗张强度 小齿轮大齿轮kN/mm2kN/mm215001500材料 小齿轮大齿轮轴壳体20CrNi2MoA20CrNi2MoA42CrMoAZG25+Q235-A热处理方式 小齿轮大齿轮渗碳渗碳表面处理方式 小齿轮大齿轮淬火淬火处理后矫正 小齿轮大齿轮是/否是/否磨齿磨齿南京高精传动设备制造集团有限公司投标文件福泉立磨减速机技术参数主减速机型号 MLX280传递功率 kW 2800速比结构形式 立式行星级数 三级模数 mm 21.74 16 20齿数 28、46 19、65 19、37、93齿面宽度 mm 160 320 380标准。
