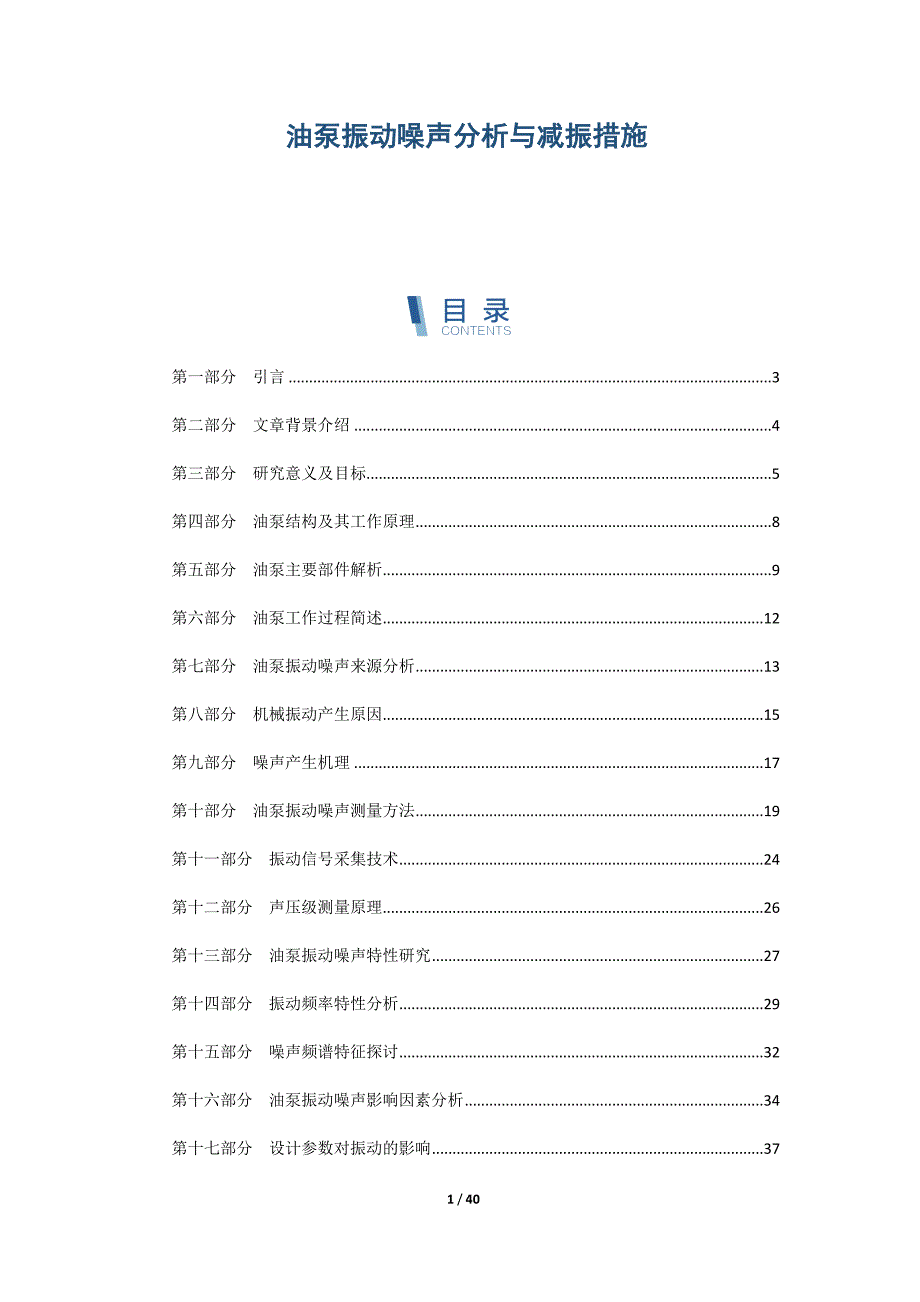

油泵振动噪声分析与减振措施 第一部分 引言 3第二部分 文章背景介绍 4第三部分 研究意义及目标 5第四部分 油泵结构及其工作原理 8第五部分 油泵主要部件解析 9第六部分 油泵工作过程简述 12第七部分 油泵振动噪声来源分析 13第八部分 机械振动产生原因 15第九部分 噪声产生机理 17第十部分 油泵振动噪声测量方法 19第十一部分 振动信号采集技术 24第十二部分 声压级测量原理 26第十三部分 油泵振动噪声特性研究 27第十四部分 振动频率特性分析 29第十五部分 噪声频谱特征探讨 32第十六部分 油泵振动噪声影响因素分析 34第十七部分 设计参数对振动的影响 37第十八部分 运行条件下的噪声源识别 38第一部分 引言引言油泵作为一种重要的流体传输设备，广泛应用于石油化工、能源发电、船舶工业等领域然而，在其运行过程中，油泵产生的振动和噪声问题一直是困扰行业的一个重要技术难题振动和噪声不仅影响了油泵的工作性能和使用寿命，还对周围环境和操作人员的健康造成了潜在的危害油泵的振动和噪声主要源于内部机械结构的不平衡、共振以及液体动力学等因素不平衡主要是由于叶轮或转子的质量分布不均导致的；共振则是由于系统固有频率与外加激励频率相匹配，使得系统振动幅值急剧增大；液体动力学因素包括流体与叶片相互作用产生的冲击力和漩涡脱落等。
这些因素共同决定了油泵的振动特性，进而影响到油泵的噪声水平对于油泵振动的研究，通常需要进行实测数据分析和理论建模相结合的方法实测数据分析主要包括振动信号采集、频谱分析以及模态分析等内容，可以帮助我们了解油泵的实际工作状态和振动特点理论建模则可以通过数学模型和仿真方法来预测和优化油泵的振动行为，为减振措施的设计和实施提供依据目前，针对油泵振动的减振措施主要包括设计改进、材料选择以及安装方式优化等方面设计改进可以从源头上减少振动源的存在，如采用更合理的叶轮形状和尺寸，以降低不平衡和液体动力学因素的影响材料选择方面，可以考虑使用具有更高阻尼特性的材料，以吸收和消耗更多的振动能量安装方式优化则可以通过合理布局和支承结构设计，有效抑制振动传播，降低噪声排放综上所述，油泵振动噪声是一个复杂的问题，涉及到多个学科领域的知识和技术通过对油泵振动噪声的深入分析和研究，我们可以找到有效的减振措施，提高油泵的工作效率和可靠性，同时也有助于保护环境和保障操作人员的健康安全未来，随着科学技术的发展，相信我们将能够更好地解决油泵振动噪声问题，推动相关行业的持续进步和发展第二部分 文章背景介绍油泵是机械设备中一种常见的流体输送装置，广泛应用在工业生产、农业灌溉、交通运输等多个领域。
随着科技的发展和环保意识的提高，人们对油泵性能的要求不断提高，尤其是在噪声控制方面油泵噪声主要源于机械噪声、气蚀噪声和流体动力噪声等几个方面其中，机械噪声主要是由于油泵内部部件如叶轮、轴、轴承等相互作用产生的；气蚀噪声则是当液体中的气泡在压力下降时突然破裂产生冲击波而引起的；流体动力噪声则是在流体流动过程中，由于液体质点间的相互碰撞和摩擦而产生的油泵噪声不仅影响了操作人员的工作环境和身心健康，还可能导致设备故障、降低工作效率甚至造成安全事故因此，对油泵振动噪声进行深入研究，并采取有效的减振措施具有重要的实际意义本文旨在通过深入分析油泵的振动噪声源及其产生机理，探讨相应的减振技术手段，以期为油泵噪声控制提供理论依据和技术支持首先，通过对油泵结构和工作原理的阐述，深入了解其振动噪声的产生原因和传播方式；其次，采用实验方法测试并分析油泵的振动和噪声特性，识别出关键的噪声源；最后，针对不同的噪声源提出相应的减振措施，并通过仿真模拟或实验证明其有效性总之，本文将从理论分析、实验研究和实践应用三个方面全面系统地探讨油泵振动噪声的成因和减振措施，对于提高油泵的运行效率、降低噪声污染、保障设备安全等方面具有积极的应用价值。
第三部分 研究意义及目标油泵是机械设备中的一种重要组成部分，它在许多工业领域中的应用广泛然而，在实际运行过程中，油泵可能会产生较大的振动和噪声，这不仅会对设备的稳定性和可靠性造成影响，而且还会对周围环境和人员的健康安全构成威胁因此，对于油泵振动噪声的研究具有重要的现实意义和理论价值首先，从现实角度来看，油泵振动噪声问题已经成为制约其可靠性和使用寿命的一个重要因素据统计，由于振动和噪声问题导致的油泵故障占到了全部故障的一半以上此外，油泵振动噪声还可能引发设备疲劳失效、磨损加剧等问题，严重影响了设备的使用性能和生产效率因此，研究油泵振动噪声的成因、特性及其减振措施，有助于提高油泵的稳定性和可靠性，降低维护成本，延长设备寿命其次，从理论角度来看，油泵振动噪声的研究涉及多个学科领域的交叉融合，如机械工程、流体力学、声学、控制理论等通过对油泵振动噪声进行深入研究，可以推动相关学科的发展，拓宽科研人员的研究视野，并为解决其他类似问题提供理论支持和技术借鉴针对上述研究背景和需求，本文旨在通过实验方法和数值模拟相结合的方式，对油泵振动噪声进行全面而系统的研究，并提出有效的减振措施具体来说，本研究的目标如下：（1）建立油泵振动噪声的数学模型：基于油泵的工作原理和结构特点，采用有限元法和模态分析等方法，建立油泵振动噪声的数学模型，揭示其内在规律和机制。
2）开展油泵振动噪声的实验证验：设计并实施一系列油泵振动噪声的实验证验，包括测试设备的选择、试验参数的确定以及数据采集与处理等步骤，以获取可靠的实验数据3）分析油泵振动噪声的影响因素：基于实验证据，探讨油泵振动噪声的主要影响因素，如工作压力、转速、流量等，并给出相应的优化建议4）提出油泵减振措施：根据实验结果和理论分析，提出有针对性的油泵减振措施，包括改进设计、调整工况参数、采取隔振措施等方法，并对其效果进行评估总之，通过对油泵振动噪声的研究，我们不仅可以了解其产生机理和影响因素，还可以找到有效的方法来减少振动噪声，从而改善设备的运行性能和安全性同时，这也是对已有研究成果的重要补充和完善，将为油泵设计和制造提供更加科学合理的依据第四部分 油泵结构及其工作原理油泵是一种关键的流体输送设备，广泛应用在汽车、船舶、工业生产等领域为了更好地理解和优化油泵性能，本文将详细阐述其结构及工作原理油泵通常由壳体、转子、定子、叶片以及轴承等部件组成其中，壳体为整个泵提供支撑，并起到密封作用；转子位于壳体内，通过电机驱动旋转；定子固定于壳体内壁，通过改变转子与定子之间的间隙来控制油液流动；叶片安装在转子槽内，随着转子转动而产生离心力，从而推动油液流动。
具体的结构示意图如下：```[图：油泵内部结构示意图]```油泵的工作原理可以分为以下几个步骤：1. 吸入过程：当转子按照设定方向旋转时，靠近入口处的叶片因离心力变小而收缩，形成一个低压区由于该区域的压力低于油箱中的压力，因此油液会自动流入叶片之间，完成吸入过程2. 压缩过程：随着转子继续旋转，叶片逐渐远离定子内壁，使得叶片间的空间逐渐缩小这导致油液受到压缩，压力升高3. 排出过程：当转子进一步旋转时，叶片间的空间达到最小值，此时油液的压力已经高于系统需求的压力随后，叶片开始扩张，油液被排出到出口管道中，完成排出过程4. 回油过程（可选）：为了防止油液回流，部分油泵会在出口处设置单向阀当油液排完后，单向阀关闭，保证油液只能从入口流向出口根据不同的工作方式，油泵可分为定量泵和变量泵定量泵的流量恒定不变，适用于对流量稳定性的要求较高的场合；变量泵的流量可以通过调节定子与转子之间的间隙来调整，适合应用于需要动态调节流量的系统需要注意的是，在实际应用中，油泵的运行状态会受到多种因素的影响，如负荷、润滑条件、磨损情况等这些因素可能导致油泵发生异常振动和噪声因此，了解油泵的结构及其工作原理有助于我们更好地识别问题并采取相应的减振措施，以确保油泵的高效、稳定运行。
第五部分 油泵主要部件解析油泵是一种常见的流体传输设备，被广泛应用于各个领域它通过将机械能转化为液压能来实现液体的传输本文重点分析了油泵的主要部件及其功能，并探讨了这些部件对油泵性能的影响1. 泵壳泵壳是油泵的核心部分，用于封装内部的运动部件并形成一个密封的工作空间其材料通常选用铸铁或不锈钢，以保证足够的强度和耐腐蚀性泵壳的设计直接影响到油泵的压力、流量以及效率2. 叶轮叶轮是油泵的重要动力元件，其作用是把机械能传递给液体，使液体获得动能和势能叶轮分为开式、半开式和闭式三种类型其中闭式叶轮具有较高的效率，但制造成本较高；而开式叶轮结构简单、价格便宜，适用于低扬程、大流量的应用场合3. 轴承轴承是支撑转子并确保其稳定旋转的关键部件根据承载能力的不同，轴承可分为滚动轴承和滑动轴承两种类型滚动轴承结构紧凑、摩擦小、寿命长，但承受冲击载荷的能力较弱；滑动轴承则能够承受较大的冲击载荷，但润滑要求高、维护难度较大4. 密封件密封件的作用是防止油泵内的液体泄漏以及外部杂质进入工作腔内常见的密封形式有填料密封、机械密封和迷宫密封等选择合适的密封方式可以有效降低油泵的故障率和维护成本5. 驱动机驱动机为油泵提供动力来源，包括电动机、汽轮机、柴油机等多种类型。
电机作为最常用的驱动机，具有操作简便、维修方便等特点选择合适的驱动机可以保证油泵的正常运行，并提高其工作效率6. 控制装置控制装置主要包括调速器、保护装置、阀门等它们用于调节油泵的输出流量、压力以及运行状态，确保系统稳定可靠地运行合理的控制策略可以降低能耗、延长设备寿命通过对油泵主要部件的功能及性能特点进行分析，我们可以更好地理解油泵的工作原理，并针对具体应用需求选择合适的设计方案同时，关注这些部件的日常维护和检修，对于延长油泵使用寿命、降低运营成本具有重要意义接下来的文章将会进一步讨论油泵振动噪声的产生原因以及相应的减振措施第六部分 油泵工作过程简述油泵是一种将机械能转化为液压能的动力元件，广泛应用于各种机械设备的润滑系统中本文将简述油泵的工作过程，以便更好地理解和分析其振动和噪声问题油泵的基本工作原理是通过旋转运动来吸入和排出液体当油泵运行时，电动机驱动油泵内部的转子旋转，转子上的叶片或柱塞通过离心力的作用将液体从吸入口吸入，并将其加压后排出这个过程可以分为以下几个步骤：1. 吸入阶段：当转子旋转时，叶片或柱塞与壳体之间的空间逐渐增大，形成一个负压区域，从而将外部液体吸入到油泵内部。
2. 加压阶段：随着转子的继续旋转，叶片或柱塞逐渐靠近壳体，使得吸入的液体受到压缩，压力逐渐升高3. 排出阶段：当转子继续旋转，叶片或柱塞与壳体之间的空间进一步缩小，达到一定程度时，高压液体被排出油泵，进入下一个环节油泵的工作效率与其结构参数和运行条件密切相关例如，叶片泵的工作效率通常受到叶片数量、叶片倾角、叶片间距等因素的影响；而柱塞泵的工作效率则受到柱塞直径、行程长度、缸体容积等因素的影响此外，油泵的工作效率还受到液体性质（如粘度、温度）和运行条件（如流量、压力）的影响为了保证油泵的正常运行和延长使用寿命，需要对其运行状态进行监测和维护其中，振动和噪声问题是影响油泵运行稳定性和可靠性的重要因素因此，对油泵的振动和噪声进行分析并采取相应的减振措施是非常重要的接下来的文章将继续介绍这方面的内容。
