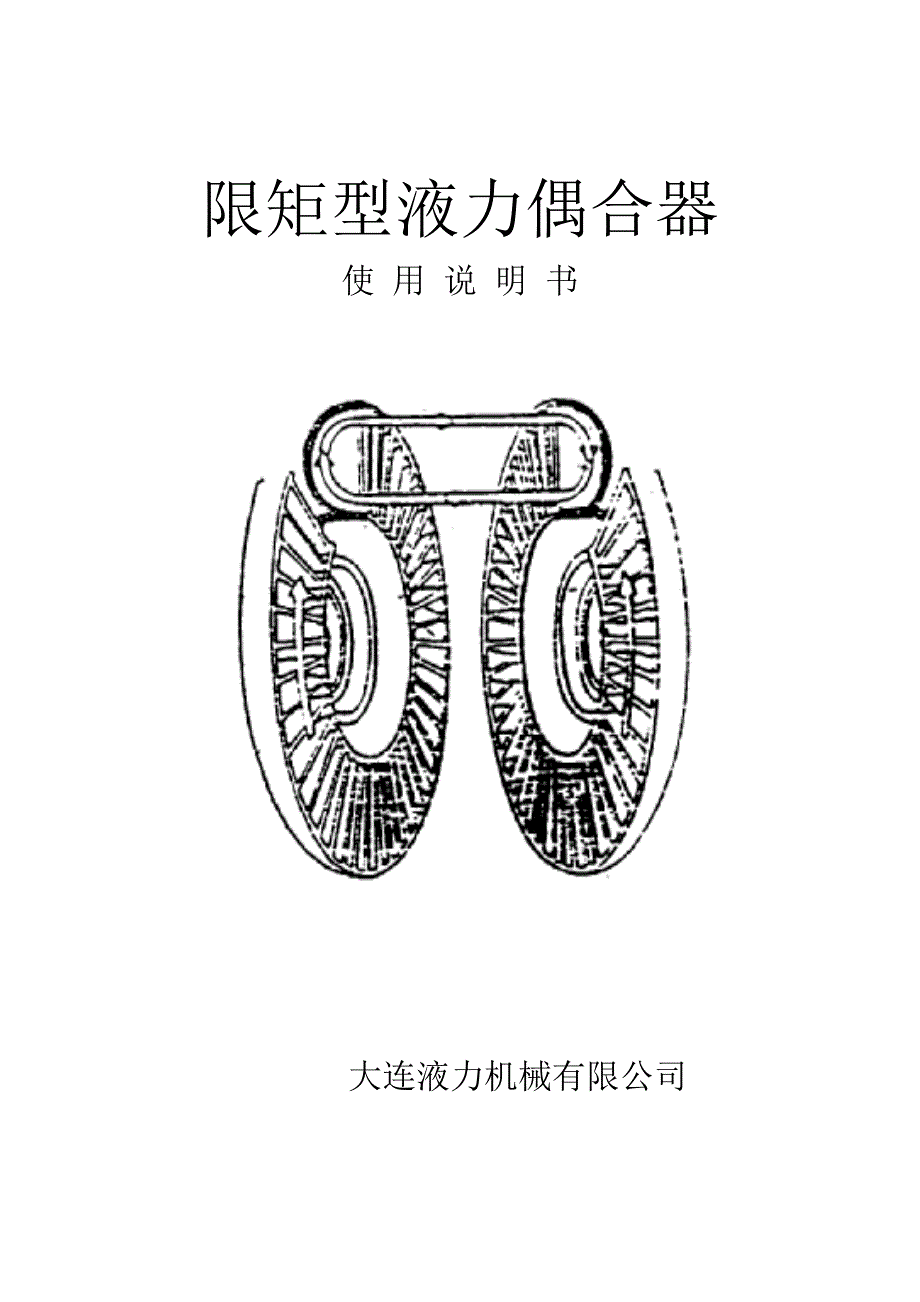

限矩型液力偶合器使 用 说 明 书大连液力机械有限公司目 录1. 结构特点和工作原理…………………………………………（3）2. 主要结构尺寸和技术参数……………………………………（4）3. 安装和拆卸……………………………………………………（4）4. 工作油…………………………………………………………（5）5. 使用和维护……………………………………………………（11）6. 故障及其处理方法……………………………………………（12）7. 易损件明细……………………………………………………（13）图一YOX型液力偶合器结构图1.主动半联轴节 2.弹性盘 3.从动半联轴节 4.后辅室 5.骨架油封6.轴承 7.注油塞 8.泵轮 9.易熔塞 10.挡圈 11.螺栓12.弹簧垫圈 13.轴 14.涡轮 15.外壳 16.轴承 17.骨架油封18.端盖 （螺栓、弹簧垫圈、挡圈根据用户要求匹配）1图二 TVA型液力偶合器结构图1. 固定挡板 2.弹性块 3. 主动半联轴节 4. 从动半联轴节5. 后辅室 6.骨架油封 7. 螺栓及弹簧垫圈 8. 挡圈 9. 注油塞 10. 轴承 11. 泵轮 12. 外壳 13. 涡轮 14. 易熔塞 15. 轴 16.轴承 17.骨架油封 18.端盖 （螺栓、弹簧垫圈、挡圈根据用户要求匹配）2限矩型液力偶合器是一种动力式液力传动元件。
由于它效率高，结构简单，能够带动负载平稳起动，改善起动性能，提高起动能力；具有过载保护作用；能隔离扭振和冲击；在多台电机传动链中均衡各电机的负荷；并减小电网的冲击电流；所以在矿山机械、化学工业、冶金工业、食品、建筑、交通等部分得到了广泛应用一、 结构特点和工作原理我公司生产的限矩型液力偶合器基本型有YOX和TVA两个系列YOX型结构见图一，TVA型结构见图二YOX型主要由主动部分和从动部分组成主动部分包括后辅室、主动半联轴节、从动半联轴节、弹性盘、泵轮和外壳从动部分包括轴和涡轮主动部分与原动机连接，被动部分与工作机连接TVA型的结构基本上与YOX型相同原动机的扭矩，通过偶合器中的工作液体来传递，泵轮将原动机的机械能转变为工作液体的动能，涡轮又将工作液体的动能转变为机械能通过输出轴驱动负载泵轮和涡轮之间没有机械联系用户如对液力偶合器的结构有特殊要求，我们可根据需要予以设计限矩型液力偶合器可安装上温控报警器，当油温达到限定温度时不喷液而报警和输出开关量的功能，如需要请在合同中注明3二、主要结构尺寸和技术参数型号输入转速（转/分）传递功率范围（千瓦）过载系数效率D × Lmin(mm)D1/L1max（mm）D2/L2max（mm）充油量max/min（升）净重（公斤）YOX40010008~152~2.50.96φ480×356φ60/140φ60/1509.3/4.6565150020~45YOX42010005~152~2.50.96φ495×368φ60/140φ60/16012/670150020~50YOX450100015~282~2.50.96φ530×397φ75/140φ70/14013.6/7.270150046~80YOX500100025~452~2.50.97φ590×411φ85/170φ85/14519/9.5105150080~140YOX510100025~452~2.50.96φ590×426φ85/170φ85/18519/9.5119150075~135YOX560100045~702~2.50.96φ650×459φ90/170φ100/18027/13.51401500150~225YOX600100060~1152~2.50.96φ695×474φ90/170φ100/18036/181601500200~360YOXD7501000340~6602~2.50.96φ842×1380φ110/210φ110/163128/646501500960~1520YOX875750150~2802~2.50.97φ1010×696φ160/280φ160/265140/704901000360~680YOX1000750280~5302~2.50.97φ1125×722φ160/250φ160/280144/726001000670~1100YOX1150500160~3502~2.50.97φ1295×830φ180/300φ180/300166/83910750560~1200YOX1250750840~17902~2.50.97φ1406×900φ200/350φ200/350276/1381166YOX13207501100~23902~2.50.97φ1485×953φ200/350φ200/350328/1641380TVA562(YOX562)100045~901.5~2.30.97φ634×449φ634×471φ100/170φ110/17030/151311500150~260TVA650(YOX650)100090~1701.5~2.30.97φ740×536φ125/225φ130/20046/232191500260~480TVA750(YOX750)1000170~3301.5~2.30.97φ842×603φ140/250φ150/25068/343321500480~760TVA866(YOX866)1000330~6201.5~2.30.97φ978×682φ160/280φ160/265111/55.54701500760~10504三、安装和拆卸1. 安装（1） 电机和工作机之间留足够安装偶合器的空间位置。
2） 将键分别装入电机和工作机轴上的键槽中并在轴上涂润滑油3） 将电机和偶合器的半联轴节联结，保证轴向间隙为2~4mm4） 电机轴与工作机轴同心度径向误差为≤0.3mm，角误差≤40′，可用垫片或弹性板调整5） 安装完后，把电机和工作机地脚螺栓拧紧，还须用角尺检查一下电机和工作机的同心误差是否在允差范围内同心误差可在弹性半联轴节的最大外径下测得若要求精确，可用千分表测量如超差，必须调整到允差范围内6） 对工作机高速轴为1：10锥度，安装时，请用随偶合器配带的专用密封件固定螺母来固定，以防漏油注意：安装时，不允许用压板、铁锤敲打，也不允许热装，以免损坏元件和密封TV型可借助螺纹孔将偶合器与工作机输入轴平稳地代入YOX型亦可参考此法，将后辅室、螺塞、O形圈开启，应用相应工具安装2．拆卸（1） 把电机底板紧故螺钉松开后，将电机从偶合器移开2） 把偶合器从工作机上卸下来，拆卸时不允许用金属工具敲打，应用相应的拆卸工具可借助偶合器轴上的螺纹孔，用相应工5具将偶合器从工作机上卸下来四、工作油1．工作油的作用油是液力偶合器传递扭矩的介质充油量的多少对液力偶合器的扭矩传递有较大影响利用不同的充油量，可使一个偶合器能够同相应的不同功率的电机匹配，以适应不同的工作机要求。
2．工作油的性能工作油的性能，直接影响偶合器传递扭矩的能力，要求工作油有较低的粘度，高的闪点，大的密度，腐蚀性小和耐老化，具体要求为：粘度: 22~32mm2/s (在 50℃ ), 28.8~35.2 mm2/s (在 40℃ )密度：ρ=860kg/m3(在20℃)凝点: ＜-10℃闪点: 不低于 180℃推荐L-TSA32号汽轮机油或6号、8号液力传动油3．充油和充油检查（1）最大和最小充油量工作油必须经过GF1W0.63/0.2的滤网过滤后才能充入液力偶合器正确的油位对液力偶合器的安全运转是很重要的，因此建议定期进行油位检查偶合器最大充油量为工作腔容量的80%，不允许充油过多，更不能充满，否则，会在运转中引起温升，产生压力使偶合器损坏，最小充油6量为工作腔容量的40%，否则，会使轴承得不到充分润滑而缩短使用寿命充油量与传递功率关系见偶合器功率也充油量关系曲线图2） 充油检查应定期检查充油量，确保规定的充油量以使液力偶合器正常工作YOX400 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)YOX420 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)7YOX450 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)YOX500 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)8YOX510 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)YOX560 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)9YOX600 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)TVA562 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)10TVA650 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)TVA750 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)11TVA866 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)YOX1000 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)12YOX1150 (工作油: L-TSA32# 汽轮机油 ρ=860kg/m3)五、使用和维护1． 使用时注意事项（1） 传动方向液力偶合器在正反方向都能转动，当安装完毕，第一次试车，必须检查偶合器是否符合要求的旋转方向。
2） 在偶合器上安装网状防护罩3） 当电机达到额定转速时，从动机必须开始运转，若从动机不动，必须马上停机，检查负载是否有制动现象4） 运转时，不允许偶合器有渗漏13（5） 连续运转时，工作油温不超过90℃6） 运转3000小时后，对工作机进行老化检查，若油已老化，则需换油。
