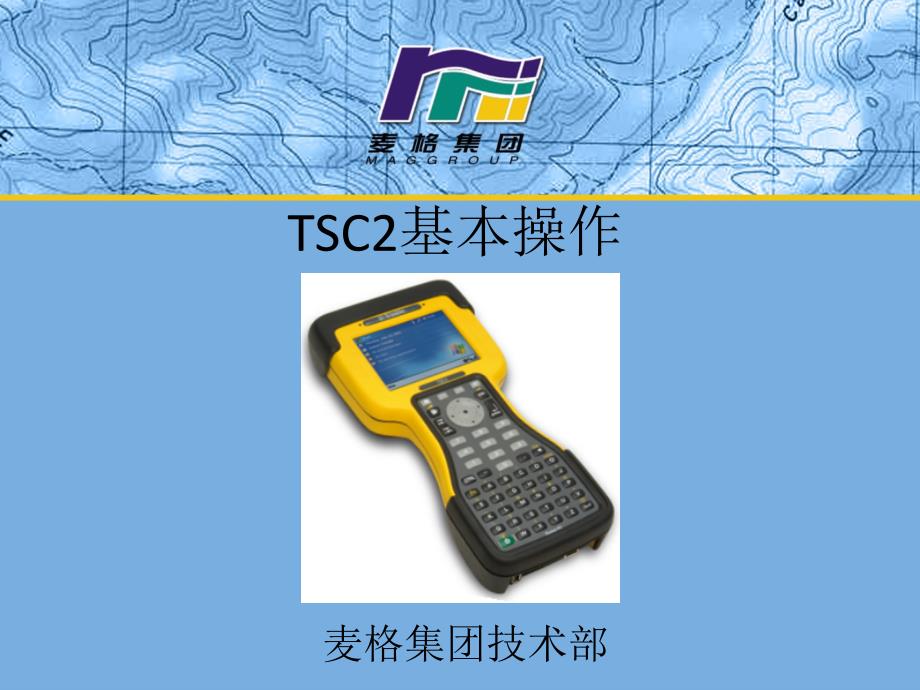

天宝-TSC2基本操作剖析

TSC2基本操作麦格集团技术部TSC2基本操作一、TSC2整体介绍二、TSC2的系统认识三、TSC2特殊操作四、TSC2特殊应用一、 TSC2整体介绍麦格集团技术部TSC2整体介绍•TSC2是由Trimble最新开发的一款适合野外测量的控制器•TSC2控制器由Trimble自主设计，使用Microsoft Mobile 5.0操作系统TSC2物理指标•266mm*131mm*48mm（手握76mm）•重量0.95kgTSC2环境参数环境参数•工作温度：–30 ℃ ～ +60 ℃ (–22 ℉ ～ +140 ℉ )•存储温度：–40 ℃ ～ +70 ℃ (22 ℉ ～ +140 ℉ )•防尘防水符合军标MIL-STD 810F和IP67（防尘,意外入水（带上帽子））•跌落：可经受 从1.22 m (4.0 ft) 跌落到坚硬表面极其结实，坚固到足以满足你最恶劣的环境TSC2整体介绍•TSC2前面板有显示器、全键盘、电源键等组成TSC2整体介绍•TSC2顶面板–2个CF卡接口–1个SD卡接口•TSC2底面板–USB主端–USB客户端–串口–充电器接口TSC2整体介绍-智能电源模块智能电源模块•6600 mAh6600 mAh可充电锂电池可充电锂电池•电池电源指示电池电源指示•可拆卸式电源模块可拆卸式电源模块•智能充电智能充电•2.5 2.5 小时充电到小时充电到 80%80%•4.5 4.5 小时充满电小时充满电•30 30 小时连续使用小时连续使用•50 50 小时待机时间小时待机时间•国标国标ACAC充电器充电器•可选车辆充电适配器可选车辆充电适配器业内最聪明的电源启动模块TSC2整体介绍•电源：6600mA可充电锂电池，常温下可以使用30小时。

二、TSC2的操作系统认识麦格集团技术部TSC2的操作系统认识•Microsoft Mobile 5.0操作系统•以提高移动专业人士的工作效率，以各种形式为终端用户提供业内领先的多媒体集成功能为目标而设计的嵌入式操作系统TSC2的操作系统认识•更益于更益于单手操作的界面手操作的界面•安全性Windows Mobile 5.0符合FIPS 140-2标准 •永久的永久的记忆存存储能力基于Windows Mobile 5.0的Pocket PC中已经拥有了永久的记忆存储能力，即使在设备电池没电时，也能保证用户不会丢失重要数据此外，整体设备效率已经得到改善，电池工作时间延长了30%•更快地收更快地收发电子子邮件Windows Mobile 5.0使得用户可以更快地收发电子邮件和信息，改善了MSN® Messenger的使用体验MSN Messenger现在为朋友和同事提供了无缝的即时消息(IM)收发能力；可以在Outlook®中更快地单键进入Hotmail®和MSN收件箱•支持支持ActiveSync® 4.0Windows Mobile 5.0为用户提供了新功能，比如能够同步联系人照片，通过蓝牙实现无线同步，并提供了改进的合作伙伴向导，同时改进了整体同步体验。

•简便同步用户可以在台式电脑上从Windows Media Player 10 Mobile中简便地同步媒体文件、播放列表和歌曲排行榜，并在移动设备上收听这些文件和曲目•支持媒体播放支持媒体播放 Windows Mobile 5.0现在包括Windows Media® Player 10 Mobile，增加了对硬盘和USB 2.0等技术的支持，改善了对媒体内容的整理，使其成为令人惊叹的多媒体设备平台：•新格式和新内容新格式和新内容Windows Media Player 10 Mobile支持广泛的文件格式，包括Windows Media Audio, Windows Media Video和MP3; 客户现在可以存取Napster, CinemaNow, MusicNow, Movielink和MSN Music等服务提供的100万首以上的受保护的数字歌曲和视频文件•使用使用Windows Media Player 10 Mobile播放媒体文件播放媒体文件•支持硬支持硬盘动和和USB 2.0Windows Mobile 5.0增加了对集成式硬盘的支持，允许用户通过或PDA携带数十亿字节的音乐或信息，同时它支持USB 2.0，大大提高了PC与基于Windows Mobile的设备之间的文件传输速度和信息同步能力。

TSC2的操作系统认识•量身定制能力量身定制能力•Windows Mobile 5.0包括多种强大功能，允许设备制造商、开发人员和终端用户量身定制Windows Mobile用户体验，为特定设备增加新功能，开发新应用：•· 对终端用端用户终端用户现在可以使用拍照，并保存为联系人信息，联系人表中会显示该图片，在该联系人呼叫或发送电子邮件时，还可以在来电显示和电子邮件标题中进行显示图片也可以通过Outlook从PC同步至用户设备中•在在Smartphone或或Pocket PC上听音上听音乐•对运运营商和商和设备制造商通过Windows Mobile 5.0，设备制造商可以充分利用包括3G和 Wi-Fi在内的无线技术Windows Mobile 5.0让合作伙伴能够构建支持UMTS网络的设备，并支持语音和数据的同时传输基于Windows Mobile 5.0的智能支持Wi-Fi，从而使下一代小型通信设备成为可能此外，设备制造商和移动运营商现在可以更加灵活地定制品牌设备体验，可以利用全面的 菜单和新的软健，在簿中增加新的功能，比如即按即说（PTT）功能等•· 对开开发人人员开发人 员可以利用一系列新的管理代码和API及基于ARM的新型仿真程序，更加迅速地构建应用，在应用中增加新功能。

新的API包括Camera Capture（摄像机捕获），可以把摄像功能与第三方应用集成起来；State and Notification Broker；Contact Picker；增强的消息和Pocket Outlook Object Model（POOM）功能；以及用于Direct3D®, DirectDraw®和DirectShow®的强大的新型图形API TSC2的操作系统认识•基本操作–单击即执行、长按即右键•右上角的OK按钮，相当于程序最小化在后台并没有退出TSC2按键操作•正常小写字母•Fn＋字母，对应黄色的字符• +字母，对应的大写字母•Fn+ ，永久大写字母TSC2键盘操作•Fn+Trimble：锁定屏幕•Fn+ESC：麦克风•Fn+ ：删除•Fn+ ：大写打开状态•Fn+Power：背景光开关•Fn+空格：帮助•Games （游戏）•ActiveSync （同步程序）•Battery Logger （电池记录者）•Calculator （计算器）•Excel Mobile （移动Excel）•File Explorer （资源管理器）•File Transfer （文件传输）•Notes （记事本）•Pictures&Videos （图片和）•Pocket MSN （移动MSN）•PowerPoint Mobile （移动幻灯片）•Search （搜索）•Tasks （任务）•Terminal Services Client （终端服务客户端）•Word Mobile （移动Word）三、TSC2特殊操作麦格集团技术部运行Trimble Survey Controller软件–按下键盘上的Trimble按键–点击屏幕上的Surveyor Controller菜单–StartSurveyControllerTSC2操作缓慢•原因可能是系统运行的软件太多•Start SettingSystem Memory Running Programs•Stop All或者点其中某个程序点StopTSC2特殊操作•软复位–当Mobile操作系统出现屏幕停滞不动或者死机时，恢复系统–方法是按下电源键直到屏幕上5、4、3、2、1倒计时结束、屏幕黑屏后放开•当按下电源键，出现倒计时但是没有到黑屏就放手，会出现右侧显示–Align Touch Screen（校正屏幕）–Reset（重启）–Shutdown（关机）屏幕锁•Fn+Trimble（ ）解锁再次按下–锁定可以使用键盘操作•点击主界面的Device Unlocked进入屏幕锁定状态，解锁按下底部的Unlock，再次按屏幕中部的Unlock。

–锁定后不能进行任何操作电源•StartSettingSystemPowerAdvanced设置电源状态开关–On Battery Power（电池模式下）–On External Power（外接电模式下）•FN+Power（ ），背景光开关•StartSettingBacklight–Battery Power（电池）–External Power（外接电）–Brightness（背景光调节）校正屏幕•在第一屏上随便点击，而后进入第二屏，我们按照+箭头所在的位置依次点击直到进入下一屏开机密码•当系统长期断电后，再次接上电池，会进入校正屏幕界面，校正后进入时区设置，而后会进入密码设置界面，设置开机密码–点击Next进入设置–点击Skip跳过设置蓝牙开关•如右图：–Turn on Bluetooth（打开蓝牙功能）–Make this device discoverable to other device（蓝牙可被搜索）四、TSC2特殊应用麦格集团技术部U盘•StartProgramsFileExplorer进入资源管理器•点击上部Show后面的三角箭头（ ▼），选择Hard Disk进入U盘。

•在MenuEdit中按如下菜单进行操作–Cut（剪切）–Copy（复制）–Paste（粘贴）移动硬盘•移动硬盘只有部分耗电量非常小的可以使用TSC2传送文件到蓝牙•首先我们需要生成TGO可以识别的DC格式•在Trimble Survey Controller软件里，点击文件导入导出导出固定格式文件文件格式选择DC10.7 文件名输入接受TSC2传送文件到蓝牙•StartPrograms FileExplorer 路径选择MyDevice  Trimble Data Export•长按我们需要传送的D.dc文件，选择Beam File…TSC2传送文件到蓝牙•手簿会自动搜索您的，当搜索到以后，点击您的名称，会发送文件到您的，•注意：可能出注意：可能出现配配对对话框，和框，和TSC2都都输入相同的密入相同的密码即可即可TSC2存储•短时间不用（二三天内）–充满电关闭屏幕•长时间不用（数天）–长按电源键，出现倒计时没有结束松开，选择Shutdown•长时间不用（数月）–充满电，并且把电池卸下来分开存储•储存于干燥、阴凉处。
