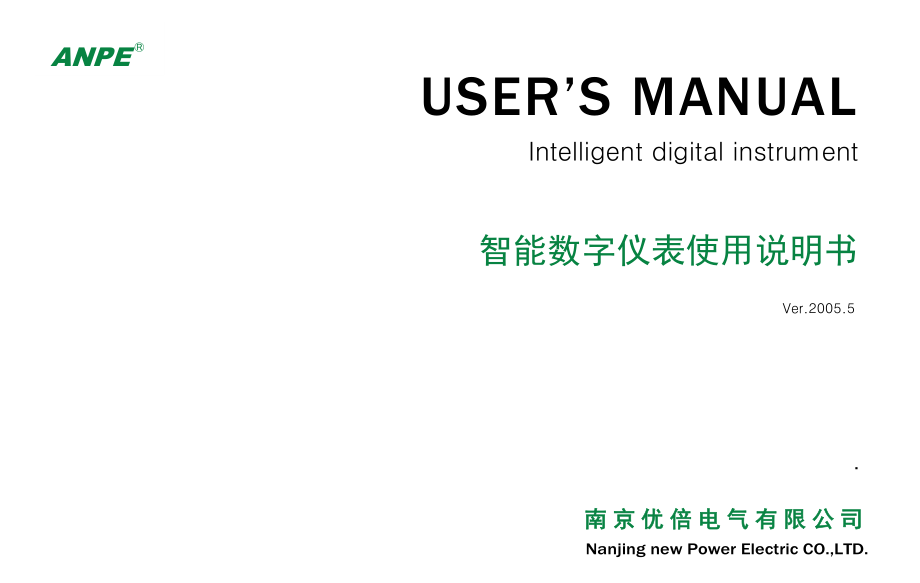

ANPE ® USER’S MANUALIntelligent digital instrument 智能数字仪表使用说明书Ver.2005.5.南京优倍电气有限公司Nanjing new Power Electric CO.,LTD.智能数字显示报警仪 智能手操器智能巡检仪 智能调节器 智能流量积算仪通过ISO9001:2000国际质量体系认证 中华人民共和国计量器具生产制造许可证 通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验敬启用户尊敬的用户，您好！感谢您选用优倍产品，自您收到本公司产品起即拥有我公司优质完善的服务在您使用本产品前敬请详细阅读本说明书，以便您正确的使用，如有不详之处或产品使用中出现问题，请与销售商或您所在地区的分公司、办事处联系，如与其联系不便，请直接致电南京总部技术中心获得支持技术中心：工作时间: 总机：025-84459303\84459429\84459479分机：805、609非工作时间：(0)13645185888目录 Catalogue一、概述………………………………………………………………………………………… 1二、NPXM系列智能数字(光柱)显示报警仪表使用说明书………………………………… 1-1三、NPDF系列智能手操器使用说明书……………………………………………………… 2-1四、NPTJ系列智能调节器使用说明书……………………………………………………… 3-1 五、NPLJ系列智能流量积算仪(无补偿) 使用说明书…………………………………… 4-1六、NPXJ系列智能巡检仪使用说明书……………………………………………………… 5-1七、NPBJ系列智能闪光报警器……………………………………………………………… 6-1八、仪表的校准………………………………………………………………………………… 7-1九、仪表报警的设置…………………………………………………………………………… 8-1十、仪表的故障处理…………………………………………………………………………… 9-1十一、仪表的安装……………………………………………………………………………… 10-1十二、前级模块仪表简介……………………………………………………………………… 11-1 概 述NP系列智能数字仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比NP系列仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、6种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等第 一 部 分 NPXM系列智能数字(光柱)显示报警仪表2ANPE ® NPXM-系列智能数字(光柱)显示报警仪一、NPXM-系列智能数字显示报警仪表性能特点 1、 专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、 万能信号输入，通过菜单设置即可配接常用热工信号3、 可修改显示量程、变送输出范围、报警值及报警方式4、 软、硬件结合的抗干扰模式，有效抑制现场干扰信号 5、 数字化校准技术，无电位器等可调部件6、 热电偶冷端温度及热电阻引线电阻自动补偿7、 可对外接的二、三线制变送器提供配电功能8、 具备光电隔离的变送输出功能9、 具备光柱模拟显示功能10、 具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统二、技术指标 1、 显示方式：以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示2、 显示范围：-1999～99993、 测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）4、 分 辨 率：末位一个字5、 输入信号：热 电 偶: K、E、S、B、J、T、R、N；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。
热 电 阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω直流电压：0～20mV、0～75mV、0～200mV、0～5V、1～5V；0～10V（订货时需指定，与其他信号不兼容）直流电流：0～10mA、4～20mA 线性电阻：0～400Ω（远传压力表）频 率：0.1Hz-10KHz该功能需单独指定，与其它信号不兼容输入） 6、 送输出准确度：同测量准确度7、 模拟输入阻抗：电流信号Ri=100Ω；电压信号Ri=500KΩ8、 模拟输出负载能力：电流信号：4～20mA输出时Ro≤750Ω；0～10mA输出时Ro≤1.5KΩ电压信号：要求外接仪表的输入阻抗Ri≥250KΩ，否则不保证连接外部仪表后的输出准确度9、 配电输出：DC24±1V 30mA10、 报警方式：1-4路报警控制(下下限LL、下限L、上限H、上上限HH,下同)，LED指示。
11、 报警精度：±1字12、 保护方式：输入回路断线、输入信号超/欠量程报警（需要订制）13、 通讯方式：RS232或RS485 14、 通讯距离：1km 15、 设定方式：面板轻触式按键数字设定，设定值断电永久保存16、 使用环境：环境温度：-10～55℃；环境湿度：10～90%RH17、 耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1分钟18、 绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ19、 电 源：开关电源：交流：85～265V，频率： 50Hz±2Hz；线性电源：交流：220V±10V，频率： 50Hz±2Hz；直流电源：DC 24V±2V22、 功 耗：<5W三、仪表参数设置 1、 仪表面板定义 a.显示区域定义双排数码管显示：在运行状态下，上排数码管显示测量值（PV），下排数码管显示第一报警值（SP1）。
参数设定状态下，上排数码管显示设置参数代码，下排数码管显示设置参数值单排数码管显示：在测量状态下数码管显示测量值参数设置时该数码管依次显示设置参数代码和设置参数值光柱显示：显示测量值的百分比，双色光柱（液位）仪表底色为绿色，测量值为红指示灯功能定义: H上限报警指示；L下限报警指示；HH上上限报警指示；LL下下限报警指示在输入的线性信号(4-20mA及1-5V)、热电偶、热电阻输入断线，或者输入信号超过测量量程时，仪表会以数码管闪烁的方式进行报警，并副显示窗显示闪烁的“OFF”b.键盘区域定义SET：仪表由正常运行状态转入参数设定状态 MAN：在仪表运行状态下，先按SET键再按MAN键即进入参数设定状态，每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。
在设置参数过程中按此键可以退出当前所设置的参数而回到上一个参数如在设置过程中想退出设置状态，则同时按SET和MAN键即可u光标右移位键，设定状态时，每按一下该键，小数点向右移一位，小数点闪烁位为当前设定位，到个位位置后再按此键则自动循环到首位该键在运行状态下无效p增1键，按一次数字增1，当光标在最右位数字时，长时间按此键（2秒以上）可作连续加该键在运行状态下无效q减1键，按一次数字减1，当光标在最右位数字时，长时间按此键（2秒以上）可作连续减该键在运行状态下无效2、 参数设置的操作方法：双排数码管显示的仪表在运行状态下，先按SET键，然后按MAN键，此时仪表上排参数代码位置显示SEL，下排参数位置显示555，并有光标闪烁，结合按u（移动光标位置）、q、p（增、减数值）键，将555改为655，再按SET键，即可以进入参数设置，详见参数设置[表一]双通道输入仪表的输入信号类型必须相同双通道输入仪表的参数设置详见表四单排数码管显示的仪表参数代码和参数均在同一排数码管显示在运行状态下，先按SET键，再按MAN键，此时显示SEL，再按一次SET键，后面显示的即是参数，连续按SET键，在该窗口交替显示参数代码……参数……参数代码……参数……操作员修改报警值：仪表在运行状态下，按SET键选择要修改的报警点（H、L、HH、LL），结合u光标右移位键p、q增、减数值键，设定完成后按SET键直到设定结束，仪表投入正常运行。
[表一] 单通道仪表参数设置表代码功 能说 明In输入信号类型选择参照[表二]设置‾ ─ _抗干扰模式参照[表三]设置dip小数点位置小数点后数字位数（用于提高显示分辨率）,如dip=0无小数点，dip=1显示XXX.X，dip=2显示XX.XX。
