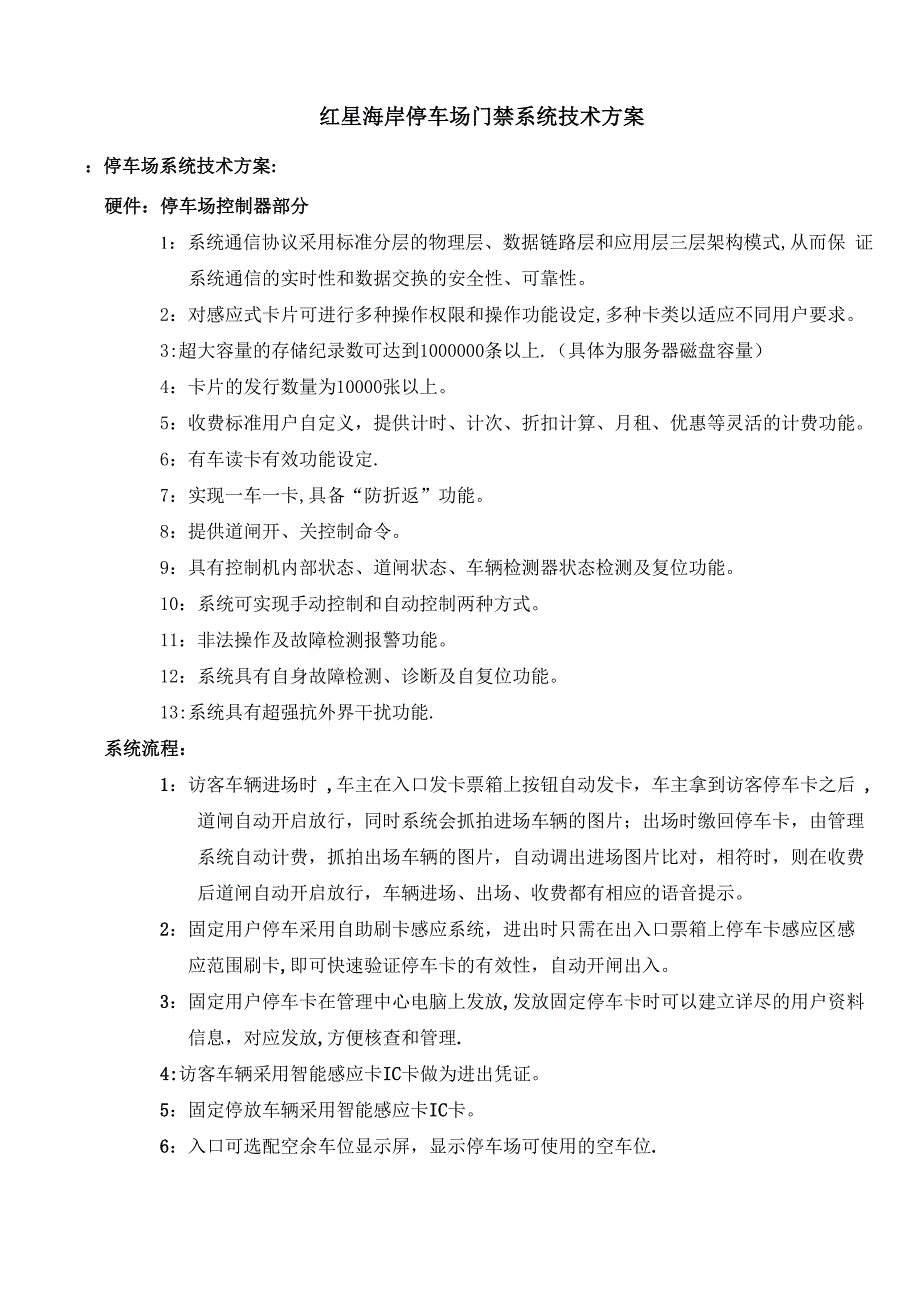

红星海岸停车场门禁系统技术方案：停车场系统技术方案:硬件：停车场控制器部分1：系统通信协议采用标准分层的物理层、数据链路层和应用层三层架构模式,从而保 证系统通信的实时性和数据交换的安全性、可靠性2：对感应式卡片可进行多种操作权限和操作功能设定,多种卡类以适应不同用户要求3:超大容量的存储纪录数可达到1000000条以上.（具体为服务器磁盘容量）4：卡片的发行数量为10000张以上5：收费标准用户自定义，提供计时、计次、折扣计算、月租、优惠等灵活的计费功能6：有车读卡有效功能设定.7：实现一车一卡,具备“防折返”功能8：提供道闸开、关控制命令9：具有控制机内部状态、道闸状态、车辆检测器状态检测及复位功能10：系统可实现手动控制和自动控制两种方式11：非法操作及故障检测报警功能12：系统具有自身故障检测、诊断及自复位功能13:系统具有超强抗外界干扰功能.系统流程：1：访客车辆进场时 ,车主在入口发卡票箱上按钮自动发卡，车主拿到访客停车卡之后 ,道闸自动开启放行，同时系统会抓拍进场车辆的图片；出场时缴回停车卡，由管理系统自动计费，抓拍出场车辆的图片，自动调出进场图片比对，相符时，则在收费 后道闸自动开启放行，车辆进场、出场、收费都有相应的语音提示。
2：固定用户停车采用自助刷卡感应系统，进出时只需在出入口票箱上停车卡感应区感 应范围刷卡,即可快速验证停车卡的有效性，自动开闸出入3：固定用户停车卡在管理中心电脑上发放,发放固定停车卡时可以建立详尽的用户资料 信息，对应发放,方便核查和管理.4:访客车辆采用智能感应卡IC卡做为进出凭证5：固定停放车辆采用智能感应卡IC卡6：入口可选配空余车位显示屏，显示停车场可使用的空车位.停车场设备配置示意图出口处入口处设备：入卡票箱一台卜I动道闸一台、车辆检测器二个、摄像机套件人"、■ /■相 台、一套、车位显示屏收费处设备：收费管理电脑一台道闸一台、车辆检测器-（自备）、数据采集控制个、摄像机套件一套器一台、台式读卡机台，收费显示屏一系统,原理图PAS停车管理系纟■收费管理设备I进出场简要流程临时车辆操作流程根据该停车场的实际结构，在入口配置一台入口自动发卡票箱，临时车按键自动发 置收费管理电脑，-负责车辆的出场收费.忖，在出口配出口设备临时车进场辆1按取卡钮检测到车吐卡闸杆自动升入口设备车辆进场键,卡，入口道闸自动打开放入车辆，同V动发出一张临时 I时抓拍进场车辆照片.车辆经过后闸杆自动落下闸杆自动落下测至此时系统中已经存储了车辆进入的时间信息，形成了一条进场记录。
交回停车卡闸杆自动升起闸杆自动落下临时车出场勺临时车辆出场时缴回进场时发放的停车卡，由出口处值班人员操作收费电脑系统自动计费,收费显示屏自动显示应缴费额同时抓拍出场车辆照片 ，与进场车辆照片对比，若一致则打开出口道闸放出车辆，车辆出场之后闸杆自动落下此时管理系统中已经形成了一条出场收费记录信息月租车辆操作流程为了方便固定车主的进出，我们在系统设计中在入口票箱和出口票箱中设立了远距离感应功能，车主能够很方便地实现自助停车月保车进场：当月卡车辆进入车场的时候,只需将卡在远距离读卡器感应范围内,就能迅速的验证停车卡的有 效性,然后自动开闸放入，在系统中形成了一条进场记录月保车出场：自动当卡卡车辆出场的时候有只需将月卡在出口远距离车辆器感应范围内自动就能迅速的验证停 车卡的有效性，如果正确，则自动开闸放出，完成一个完整的月卡停车流程本方案中，整个停车场使用统一的感应卡进行管理，在系统里准确的记录了进出场的详细信息,这些 信息自动存入系统，可供汇总、查询和打印.感应卡是智能管理系统中最先进的方式，与一次性纸卡、 磁卡相比较，具有功能强、安全可靠、循环使用寿命长等无可比拟的优势挡车器部分：意大利道闸：（型号NICE—WIL4）适用于使用频繁的停车场系统周全的内置控制器，方便布线和维护保养 弹簧的线性调节，平衡安稳内置蓄电池，轻松应对突发停电状况（选件）开启关闭限位，机械或电子调节防砸安全设计，令开启与关闭从容自如 方便使用的安全性钥匙释放,具备有效的防护功能栏杆外壳为涂层铝制并可以在左右两侧安装，灵活巧妙，简易方便 机壳完全由电镀涂层钢或 AISI304 不锈钢制成,美观大方，坚固耐用。
技术指标外型尺寸：长320 X 宽290 X高1000 （ MM ）电源：220V功率：180W闸杆长度： 4-6 米起杆时间： 3—5 秒环境温度：-20 °C〜+50 °C重量 ：46kg远距离读卡器部分：一体化定向远距离读卡器（WES—106C）产品简介：全金属外壳制造，两层防水结构，国内率先采用多层 PCB 及分层布线工艺，所有元器件均来自全 球一流供应商；性能集蓝牙传输、红外定位、验证识别与一体,专为 ETC 系统和远距离停车场管理 系统量身打造的一款高品质纯工业级远距离信号采集识别系统产品介绍：1. 穿透性:可穿透任何进口金属汽车防暴膜，电子标签放置到车内，无需摇窗户可自动识别感应；2. 方向性：读卡器采用红外定位射频传输双通道模式方式工作,具有严格的方向性和稳定性,读卡区 80 度以外不读卡3. 稳定性：读卡器应用多种环境传感技术,使其可根据环境的需要自动调节信号参数4. 适应性：本读卡器具有多种工作模式,可根据应用环境的不同选择相应的工作模式如：室外工作 模式（适用于露天停车场和 ETC 系统）、室内工作模式（适用于地下停车场）等抗干扰：此读卡器综合了机身码设别技术、一机拖多技术、码分多址等技术具有良好的抗干扰 性（即使两读卡器紧挨着，只要红外区不迭加就不会造成干扰）.6. 环保性：读卡器和电子标签没有读卡时没有电磁辐射，所以对人体不会造成任何伤害.7。
衰减性:有源电子标签读卡器，读卡距离 3~15 米调节，电子标签和读卡器长期工作不存在信号 衰减兼容性：读卡器同时具备唯根 26、唯根 34、主动485、被动 485 等多种传输格式，兼容国内所 有控制器系统功能性：读卡器有 4 组拨码开关,可进行数据格式传输、压地感读卡、卡号上传时间间隔调整、 机身序列号等多种功能设置.10性价比：采用 1机多拖技术，出、入口选用 1 套读卡器主机,加载 2 根天线，即可控制进口和 入口车辆，成本更节约安全性:纯工业级制造,超强防雷功能，电路每级设计都具有防护功能，全天候工作,无需维护. 技术参数：识别距离：3~15 米可以调节，最合适距离 5~8 米阅读角度：读卡器正面 60 度锥型区域，背面和正面 60 度以外区域不识别发送通道:38K接收通道：433M识别速度：大于 60 公里/小时工作环境：一40°C—80°C通讯接口： vg26、vg34、485软件:（停车场控制器软件）1：灵活接入：灵活接入表示安装了 Atom Dual 系统的计算机可以通过简单的设置，轻松接入管理 系统网络中，实现多通道管理，用户可根据自身实际情况，进行配置2：数据安全Atom Dual 系统的联网结构,决定了它本身数据的可靠性.3：功能全面Atom Dual 可同时支持 DOA 脱机控制器的接入及 CAV300 月卡管理系统的接入，系统升级方便快 捷。
4：查询模块完善在 Atom Dual 系统中，内置了完善的查询功能，用户可根据相关信息中的任一关键字，查找到所需 的记录5：网络内部通讯Atom Dual 内置了网络通讯模块，管理员可在管理处向网络中的任一管理终端发送实时消息，方便 消息及通知的传达6：多种语言选择Atom Dual 集成了多种语言包文件，可令使用者轻松切换语言显示,通用性更强，全面突破语言障碍7：多种收费方式并存Atom Dual 支持多种收费方式,在高峰期时，更可使用多操作员同时收费的模式（单台计算机也可实 现）,加快疏导车辆出场，同时多操作员可单独查询收费信息及打印报表.8：集成多类型的车牌识别方式Atom Dual 集成了 3 种车牌识别组件，是用户可选择性更大.9：多种类的固定卡管理方式Atom Dual 具备月卡规则功能，可为每一张月卡单独设置一个权限主要应用于大型车场内的嵌套 车场管理10首次引入集群概念Atom Dual 可实现卡与卡之间建立关系，扩充月卡的使用功能11：远程管理程序Atom Dual 管理终端可实现远程开闸及客户端主机监控，方便管理人员及时了解客户端主机运行状 态12：软件可定制Atom Dual 可根据第三方要求定制，可接入第三方系统中。
13：车辆数据库建立 提供车辆数据库建立功能,由管理人员预先录入车辆的车牌号码、车主姓名、联系等有用信 息，建立完整的车辆管理数据库14：车辆出入记录 对于所有的驶入车辆系统可提供本车的记录，对于驶出车辆系统可提供本车的入口处记录， 同时均有车辆图片记录.15:车辆查询 提供出入车辆的查询，即管理人员可随时查询数据库内驶入/出的车辆数据,系统可提供如下 查询方式（举例,可随用户需要而进一步补充查询条件）:按驶入/出地点查询； 按车牌查询（固定车辆）；按时间查询; 按车辆性质查询;目前仍滞留车辆的查询16：车流统计功能 对任意时段任意方向出入车辆进行车流统计，生成统计报表17：特别设定 管理人员可以进行内部车辆设置，特定车辆的报警、特定车辆放行以及各种临时或者永久参数 设置18：打印清单管理人员可在控制中心打印各种清单，系统提供清单如下（举例，可随用户需要而进一步补充打印要求）：按时间打印驶入车辆；打印内部车辆的入/出情况打印所有内部车辆清单；19：“车卡一致”控制功能按时间打印驶出车辆 打印目前仍滞留院内的内/外部车辆； 打印黑名单在注册发放固定车的月保卡时，软件需要填写车主的资料（姓名地址等）、该月保车的资料（车牌、车型等）,同时可以对应存档该车的原始图片,形成一条信息完整的发卡记录,所有记录构 成完整的注册数据库.当车辆持月保卡进场时,系统抓拍其进场的车辆图片，同时自动验证该月保卡的有效性，如果有效则自动放行进场。
但是在该车出场时系统具有严密的核查流程，即在车主刷卡之后，系统会自动 抓拍出场车辆的图片,同时调出该卡进场时的车辆图片、该卡注册时的档案图片，由值班人员比对其 一致性，只有在完全相符时系统才会放行该车出场通过此功能能严格进行月保车的进出口核查，杜绝转借月保卡或者持月保卡偷车的非法行为,保证停 车场安全高效的运作.13：软件界面： 数据库连接配置 图像文件夹设置 主程序界面详细软件说明请参阅软件说明书 二：门禁系统技术方案: 硬件:以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备具有远程升级、远程初始 化、数据复位、防区功能的功能；可以扩展的 485 接口空间；支持多达 6 个输出和 10 个输入是 一个可以通过以太网进行远程管理的门禁系统.型号有单门、双门、4 门等1：标准 10M TCP/IP 通讯.2:大容量存储卡 ,支持远程升级版卡容量 4000,刷卡记录 4000，报警记录 6000；标准版卡容量 20000，刷卡记录 20000,报警记录 10000.3:开门时区设置多达 16 组，且可以分别设定对应的多种开门方式,如卡、卡+密码、密码、双卡、 首卡开门等.4。
