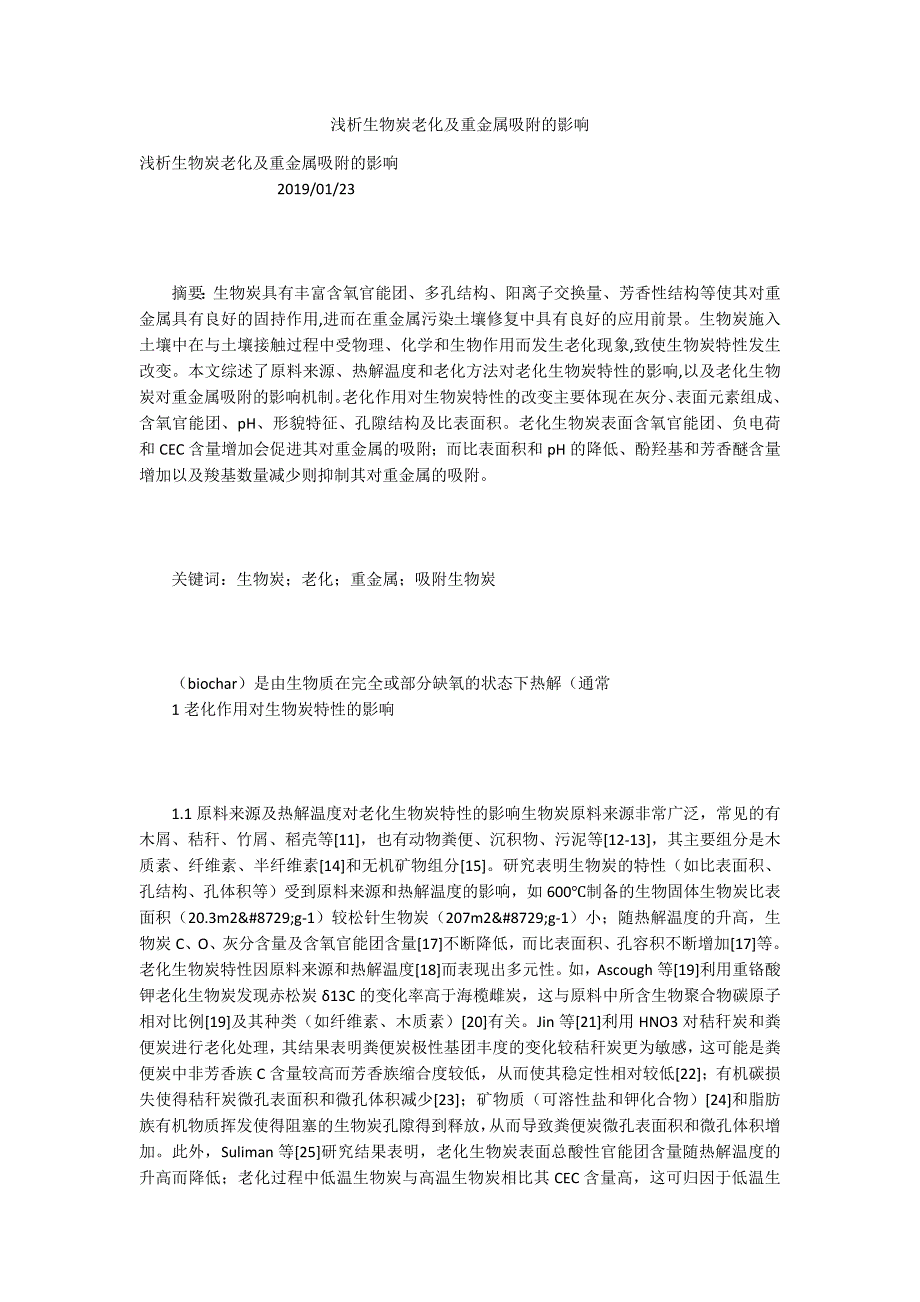

浅析生物炭老化及重金属吸附的影响浅析生物炭老化及重金属吸附的影响 2019/01/23 摘要：生物炭具有丰富含氧官能团、多孔结构、阳离子交换量、芳香性结构等使其对重金属具有良好的固持作用,进而在重金属污染土壤修复中具有良好的应用前景生物炭施入土壤中在与土壤接触过程中受物理、化学和生物作用而发生老化现象,致使生物炭特性发生改变本文综述了原料来源、热解温度和老化方法对老化生物炭特性的影响,以及老化生物炭对重金属吸附的影响机制老化作用对生物炭特性的改变主要体现在灰分、表面元素组成、含氧官能团、pH、形貌特征、孔隙结构及比表面积老化生物炭表面含氧官能团、负电荷和CEC含量增加会促进其对重金属的吸附；而比表面积和pH的降低、酚羟基和芳香醚含量增加以及羧基数量减少则抑制其对重金属的吸附 关键词：生物炭；老化；重金属；吸附生物炭 （biochar）是由生物质在完全或部分缺氧的状态下热解（通常 1老化作用对生物炭特性的影响 1.1原料来源及热解温度对老化生物炭特性的影响生物炭原料来源非常广泛，常见的有木屑、秸秆、竹屑、稻壳等[11]，也有动物粪便、沉积物、污泥等[12-13]，其主要组分是木质素、纤维素、半纤维素[14]和无机矿物组分[15]。
研究表明生物炭的特性（如比表面积、孔结构、孔体积等）受到原料来源和热解温度的影响，如600℃制备的生物固体生物炭比表面积（20.3m2∙g-1）较松针生物炭（207m2∙g-1）小；随热解温度的升高，生物炭C、O、灰分含量及含氧官能团含量[17]不断降低，而比表面积、孔容积不断增加[17]等老化生物炭特性因原料来源和热解温度[18]而表现出多元性如，Ascough等[19]利用重铬酸钾老化生物炭发现赤松炭δ13C的变化率高于海榄雌炭，这与原料中所含生物聚合物碳原子相对比例[19]及其种类（如纤维素、木质素）[20]有关Jin等[21]利用HNO3对秸秆炭和粪便炭进行老化处理，其结果表明粪便炭极性基团丰度的变化较秸秆炭更为敏感，这可能是粪便炭中非芳香族C含量较高而芳香族缩合度较低，从而使其稳定性相对较低[22]；有机碳损失使得秸秆炭微孔表面积和微孔体积减少[23]；矿物质（可溶性盐和钾化合物）[24]和脂肪族有机物质挥发使得阻塞的生物炭孔隙得到释放，从而导致粪便炭微孔表面积和微孔体积增加此外，Suliman等[25]研究结果表明，老化生物炭表面总酸性官能团含量随热解温度的升高而降低；老化过程中低温生物炭与高温生物炭相比其CEC含量高，这可归因于低温生物炭中羧酸含量较高[26]。
生物炭对空气的敏感性随热解温度升高而降低，并形成更加稳定的多芳香族结构，其原因可能是低温生物炭含有更多的挥发物和不太稳定的芳香碳[27]这些研究均表明原料来源和热解温度对老化生物炭特性的影响是不容忽视的但研究人员未对该方面做更为详细的研究，从而无法预测老化生物炭特性 1.2老化方法对生物炭特性的影响因生物炭施入土壤中很难从非生物炭来源中将其分离出来，从而无法了解土壤中生物炭特性在自然老化进程中的变化规律但通过实验室模拟对生物炭进行短期苛刻老化可以解决这一问题，它能够预测生物炭在自然环境中几百年至数千年老化后的特性[23]现有模拟生物炭在环境中老化进程的方法主要有4种，即化学老化（主要试剂：H2O2、HNO3、KOH、KMnO4、空气、臭氧及重铬酸钾等）、物理老化（主要为冻融循环和高温老化）、生物老化和短期自然老化（主要是培育实验包括土培及田间试验）生物炭老化是指生物炭施入环境中其物理化学性质发生变化的过程，包括自然老化、化学老化、物理老化等生物炭进入环境后会受到许多物理作用的影响Skjemstad等[28]发现自然环境中雨滴或者风力能够减小某些类型生物炭的颗粒尺寸，且草本植物生物炭比木本植物生物炭更易受到这些物理作用力的影响；在冻融循环或高温条件下，水渗透进入生物炭的孔隙内，冷冻膨胀的作用力能够使生物炭表面局部发生破裂[29]；当生物炭进入土壤后，植物根系可直接与生物炭颗粒相互作用，如植物细根或根毛扩展到生物炭表面并使其大孔暴露[30]。
综上这些物理作用都能使大块生物炭分裂成较小的颗粒，暴露更多的表面积，有利于化学和生物老化过程的进行生物炭的化学老化是指生物炭在环境中受到化学氧化作用使其表面性质发生变化的过程许多研究者通过不同的化学氧化方法（例如氧气、高氯酸盐、硝酸、臭氧或者空气等）来模拟生物炭在环境中的化学老化过程，这些化学氧化剂能够剧烈地氧化生物炭，使得生物炭表面结构发生变化，且会产生含氧官能团（诸如羟基、羧基、硝基等）如文方园等[31]发现HNO3处理生物炭的过程中会引入NO2或NO3基团从而使其表面积减小；Wang等[10]研究发现经空气氧化后生物炭中含氧官能团数量增加，表面含硅矿物在老化过程后会变成可溶性的Si；Jimenez-Cordero等[32]用臭氧氧化葡萄籽生物炭，通过检测发现生物炭比表面积和微孔增加，而中孔或介孔贡献率及平均孔径降低，并形成独特的颗粒形态综上，化学老化能使生物炭表面积及表面含氧官能团数量增加，这可能更有利于生物炭对重金属的固持生物老化主要是指微生物以生物炭为基质的同化和呼吸氧化作用等生命活动的过程生物炭可视为纤维素、呋喃、吡喃以及脱水糖、羧酸及其衍生物、苯酚、烷烃及烯烃衍生物等成分[33-34]，能够为微生物的生命活动提供充足的营养物质。
在土培条件下，生物炭固定碳组分被微生物利用而分解[35]；Zimmerman用生物和非生物培养方法对一系列不同生物质来源和燃烧条件所得的生物炭进行培养，通过检测其CO2的释放发现，非生物培养生物炭的碳释放量只有生物培养的50%～90%[36]；在氧气充足的条件下，担子真菌（Basidiomycetes）在新陈代谢过程中，能够分泌胞外酶使生物炭中芳香结构的C-C键断裂，导致生物炭降解[37]；这些研究均表明微生物对环境中的生物炭老化作用是不容忽视的这些老化作用与化学老化作用一样，亦产生生物炭理化特性（如比表面积、含氧官能团等）的变化但研究人员未对该方面做更为详细的研究，从而无法预测生物炭与重金属相互作用，进而缺乏生物炭对重金属环境风险控制的长期预判生物炭老化过程极其复杂，其表现在自然环境中生物炭老化并非只受单一老化方法的作用，而是受物理、化学及生物等多种老化方法协同作用尽管现有许多研究已对单一老化方法进行研究，并取得了上述研究成果，但缺乏对生物炭老化进程中不同老化方法协同作用的机理，从而无法正确理解生物炭与污染物之间的耦合作用不同老化方法导致生物炭特性的差异主要体现在5个方面（表1）：①灰分含量的改变[31]。
如，化学试剂（如H2O2）能使被有机质覆盖或位于生物炭内部的难溶性矿物（Ca、Mg、Si等）被溶出而降低灰分含量[38]，相反老化作用亦会对生物炭中的无机矿物起浓缩作用，导致其灰分含量总体增加[39]②表面元素组成发生变化一方面因生物炭中有机碳流失[40]使得C含量降低而O含量增加[25]，另一方面因生物炭中不稳定物质（如碳水化合物）的溶解或分解[41-42]导致C含量增加而O含量下降[8]③表面含氧官能团变化老化过程中生物炭表面不饱和脂肪烃和芳香环被破坏并引入含氧官能团，使得O/C、极性、亲水性和阳离子交换容量（CEC）增加，从而使Zeta电位与粒子间静电斥力降低[29，43]④比表面积变化如碱处理能够增加生物炭的介孔/中孔和微孔体积（微孔是比表面积的主要贡献者，约占80%），使其比表面积增加，而酸处理促进细微孔和大孔[44-45]的形成或引入含氧官能团于孔的入口处，从而阻碍了氮分子进入[31]导致生物炭比表面积减少此外，温和环境（如土培实验）下生物炭中微孔及比表面积无明显变化[7]；⑤表面形貌发生改变如短期自然老化过程中生物炭表面形态和微孔及比表面积无明显变化[7]，而长期自然老化过程中雨滴或者风力能够减小某些类型生物炭的颗粒尺寸，使其形貌发生改变。
2老化作用对生物炭吸附重金属的影响 研究老化作用对生物炭吸附重金属的影响机制，对评估生物炭环境行为和其在修复重金属污染土壤中的应用价值具有重要的指导意义众所周知，生物炭吸附重金属的机理主要包括表面络合作用[51-52]、阳离子-π作用[53]、静电吸引[54]、阳离子交换及（共）沉淀[55]等因生物炭老化过程中其表面元素组成、含氧官能团以及形貌特征等均发生不同程度的改变（表1），从而影响生物炭对重金属的吸附量（图1）如，Cheng等[56]研究表明长期暴露的木炭与新鲜木炭相比，其对Cu2+的吸附容量提高2～5倍，这与长期暴露使得生物炭表面负电荷的增强有关；而Guo等[57]将生物炭在恒定温度（30±1℃）下以60%持水能力在黑暗中孵育300d，老化后生物炭表面的氧浓度、酚羟基、芳香醚等含氧官能团增多，而羧基略有下降，从而导致Cu2+在老化生物炭上吸附容量均小于新鲜生物炭因而，老化作用对生物炭吸附重金属离子即有促进作用又有抑制作用老化作用对生物炭吸附重金属离子的促进作用主要表现在3个方面：①表面含氧官能团（如羟基、酚羟基等）的增加为生物炭与重金属离子（如Zn2+）之间提供了更多的络合位点[9]，使其与重金属离子之间的络合能力增强，从而使生物炭对重金属离子的吸附量增加；②表面负电荷的增强使得重金属离子（如Cu2+）与生物炭表面之间静电吸附作用增强[56]，从而促进生物炭对重金属离子的吸附；③CEC含量增加可能使生物炭表面可交换活性位点增多[10，58]，从而促进其与水溶液中重金属离子的结合，进而使生物炭对重金属离子吸附量增加。
生物炭老化对重金属离子吸附的抑制作用主要为：①比表面积和pH的降低会导致生物炭对重金属离子（如Pb2+）的吸附量降低[10]；②生物炭表面酚羟基和芳香醚含量增加而羧基数量减少，老化形成的酸性条件下含氧官能团难以解离，从而使得CEC含量降低，进而导致重金属离子在生物炭上的吸附受到抑制[57]；③在老化形成的酸性条件下，一些重金属离子发生还原反应并以沉淀物形式存在[55，59]，从而使生物炭对其吸附量降低如在酸性条件下Cr6+直接或间接还原为Cr3+，使Cr3+主要以沉淀物Cr（OH）3或共沉淀物FexCr（1-x）OH3的形式存在有关氧化参数（主要是氧化剂浓度、氧化时间和温度）影响老化生物炭的理化特性，进而影响其对重金属的吸附量如Fristak等[58]利用过氧化氢法并结合响应面法的Box-Behnken设计来优化生物炭老化过程，其结果显示氧化剂浓度是影响生物炭吸附Cu2+的关键因素，并随着氧化剂浓度的增加生物炭对铜的吸附量降低在氧化时间方面，短期老化（≤60d）使得生物炭比表面积和pH的降低会导致生物炭对Pb2+吸附量降低；而长期氧化（>60d）使得生物炭表面含氧官能团（如羧基和羟基）和CEC增加，从而为Pb2+提供更多络合位点及阳离子交换容量[10]，进而增加生物炭对Pb2+吸附量。
此外，Wang等[10]研究表明，老化生物炭的比表面积和pH值随着氧化温度（4～45℃）增加而降低，因而氧化温度为45℃时生物炭对Cu2+的吸附量最低综上，老化作用对生物炭吸附重金属离子即有促进作用又有抑制作用，但何种情况下产生促进作用？何种情况下产生抑制作用？需待进一步研究 3总结及展望 生物炭施入重金属污染土壤在固持土壤重金属和降低其生态毒性方面具有良好的效果然而，生物炭施入土壤将不可避免地受到化学、物理及生物的作用而发生老化现象，且老化后的特性变化会进一步影响其对重金属的固持能力大量研究表明老化过程使得生物炭表面形貌、孔隙结构、比表面积、含氧官能团及元素组成等发生改变，从而使其对重金属固持产生抑制作用或促进。
