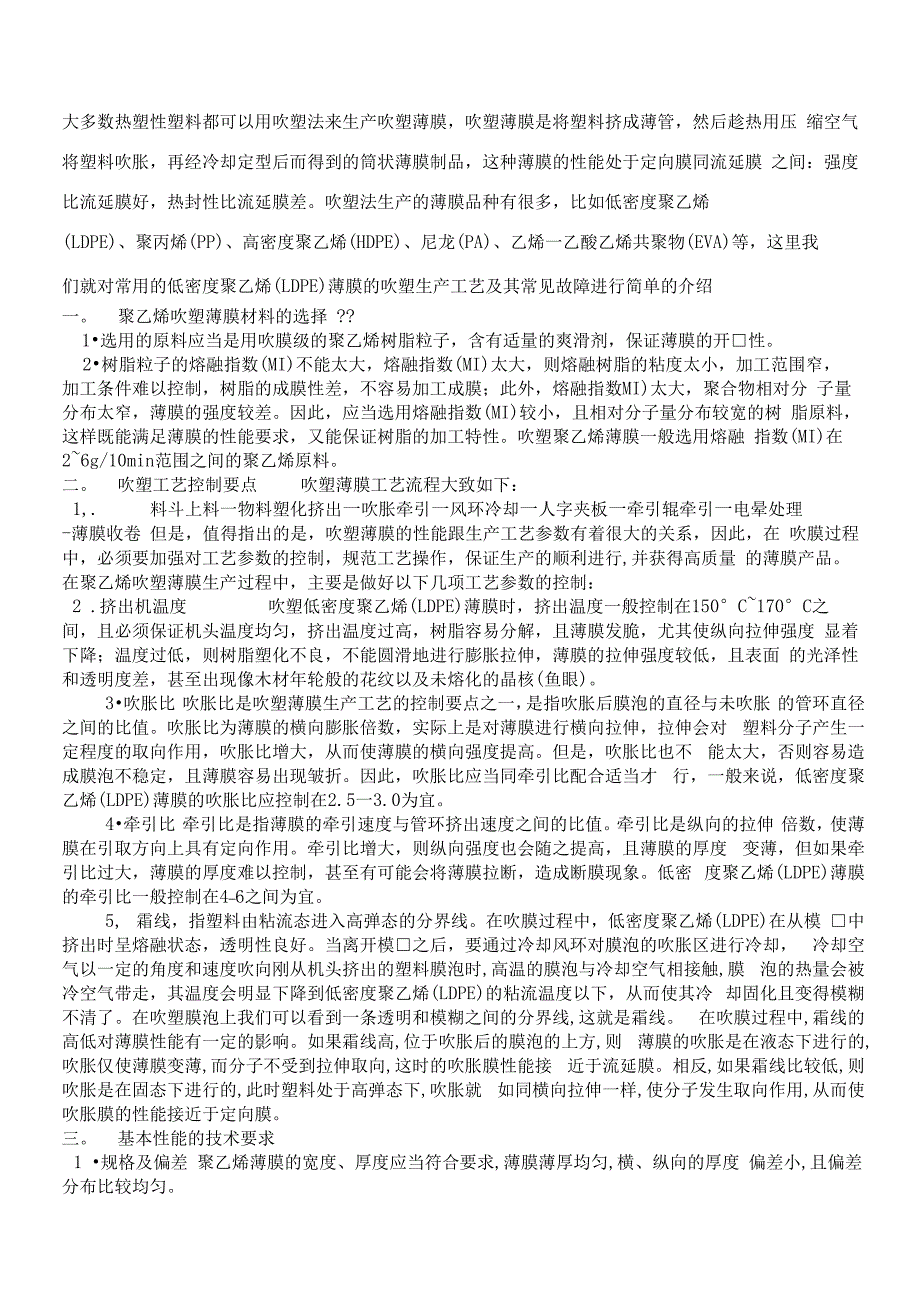

大多数热塑性塑料都可以用吹塑法来生产吹塑薄膜，吹塑薄膜是将塑料挤成薄管，然后趁热用压 缩空气将塑料吹胀，再经冷却定型后而得到的筒状薄膜制品，这种薄膜的性能处于定向膜同流延膜 之间：强度比流延膜好，热封性比流延膜差吹塑法生产的薄膜品种有很多，比如低密度聚乙烯(LDPE)、聚丙烯(PP)、高密度聚乙烯(HDPE)、尼龙(PA)、乙烯一乙酸乙烯共聚物(EVA)等，这里我们就对常用的低密度聚乙烯(LDPE)薄膜的吹塑生产工艺及其常见故障进行简单的介绍一 聚乙烯吹塑薄膜材料的选择 ??1•选用的原料应当是用吹膜级的聚乙烯树脂粒子，含有适量的爽滑剂，保证薄膜的开□性2•树脂粒子的熔融指数(MI)不能太大，熔融指数(MI)太大，则熔融树脂的粘度太小，加工范围窄， 加工条件难以控制，树脂的成膜性差，不容易加工成膜；此外，熔融指数MI)太大，聚合物相对分 子量分布太窄，薄膜的强度较差因此，应当选用熔融指数(MI)较小，且相对分子量分布较宽的树 脂原料，这样既能满足薄膜的性能要求，又能保证树脂的加工特性吹塑聚乙烯薄膜一般选用熔融 指数(MI)在2~6g/10min范围之间的聚乙烯原料 吹塑工艺控制要点 吹塑薄膜工艺流程大致如下：1,. 料斗上料一物料塑化挤出一吹胀牵引一风环冷却一人字夹板一牵引辊牵引一电晕处理-薄膜收卷 但是，值得指出的是，吹塑薄膜的性能跟生产工艺参数有着很大的关系，因此，在 吹膜过程中，必须要加强对工艺参数的控制，规范工艺操作，保证生产的顺利进行,并获得高质量 的薄膜产品。
在聚乙烯吹塑薄膜生产过程中，主要是做好以下几项工艺参数的控制：2 .挤出机温度 吹塑低密度聚乙烯(LDPE)薄膜时，挤出温度一般控制在150°C~170°C之间，且必须保证机头温度均匀，挤出温度过高，树脂容易分解，且薄膜发脆，尤其使纵向拉伸强度 显着下降；温度过低，则树脂塑化不良，不能圆滑地进行膨胀拉伸，薄膜的拉伸强度较低，且表面 的光泽性和透明度差，甚至出现像木材年轮般的花纹以及未熔化的晶核(鱼眼)3•吹胀比 吹胀比是吹塑薄膜生产工艺的控制要点之一，是指吹胀后膜泡的直径与未吹胀 的管环直径之间的比值吹胀比为薄膜的横向膨胀倍数，实际上是对薄膜进行横向拉伸，拉伸会对 塑料分子产生一定程度的取向作用，吹胀比增大，从而使薄膜的横向强度提高但是，吹胀比也不 能太大，否则容易造成膜泡不稳定，且薄膜容易出现皱折因此，吹胀比应当同牵引比配合适当才 行，一般来说，低密度聚乙烯(LDPE)薄膜的吹胀比应控制在2.5一3.0为宜4•牵引比 牵引比是指薄膜的牵引速度与管环挤出速度之间的比值牵引比是纵向的拉伸 倍数，使薄膜在引取方向上具有定向作用牵引比增大，则纵向强度也会随之提高，且薄膜的厚度 变薄，但如果牵引比过大，薄膜的厚度难以控制，甚至有可能会将薄膜拉断，造成断膜现象。
低密 度聚乙烯(LDPE)薄膜的牵引比一般控制在4_6之间为宜5, 霜线，指塑料由粘流态进入高弹态的分界线在吹膜过程中，低密度聚乙烯(LDPE)在从模 □中挤出时呈熔融状态，透明性良好当离开模□之后，要通过冷却风环对膜泡的吹胀区进行冷却， 冷却空气以一定的角度和速度吹向刚从机头挤出的塑料膜泡时,高温的膜泡与冷却空气相接触,膜 泡的热量会被冷空气带走，其温度会明显下降到低密度聚乙烯(LDPE)的粘流温度以下，从而使其冷 却固化且变得模糊不清了在吹塑膜泡上我们可以看到一条透明和模糊之间的分界线,这就是霜线 在吹膜过程中,霜线的高低对薄膜性能有一定的影响如果霜线高,位于吹胀后的膜泡的上方,则 薄膜的吹胀是在液态下进行的,吹胀仅使薄膜变薄,而分子不受到拉伸取向,这时的吹胀膜性能接 近于流延膜相反,如果霜线比较低,则吹胀是在固态下进行的,此时塑料处于高弹态下,吹胀就 如同横向拉伸一样,使分子发生取向作用,从而使吹胀膜的性能接近于定向膜 基本性能的技术要求1 •规格及偏差 聚乙烯薄膜的宽度、厚度应当符合要求,薄膜薄厚均匀,横、纵向的厚度 偏差小,且偏差分布比较均匀2. 外观 要求聚乙烯薄膜塑化良好，无明显的水纹和云雾 ; ；薄膜的表面应当平整光滑，无皱折或仅有少量的活褶；不允许有气泡、穿孔及破裂现象；无明显的黑点、杂质，晶点和僵块； 不允许有严重的挂料线和丝纹存在。
3 ．物理机械性能 由于吹塑后的聚乙烯薄膜用于印刷或者复合加工工艺时，要受到机械 力的作用，因此，要求聚乙烯薄膜的物理机械性能应当优良，主要包括拉伸强度、断裂伸长率、撕 裂强度等几项指标应当符合标准4 ．表面张力的大小 为了使印刷油墨和复合用胶粘剂在聚乙烯薄膜表面具有良好的润湿 性和附着力，要求聚乙烯薄膜的表面张力应当达到一定的标准，否则就会影响印刷和复合生产的顺 利进行一般来说，聚乙烯薄膜的表面张力至少应当达到 38达因以上，达到 40 达因以上更佳低密度聚乙烯(LDPE)吹塑薄膜常见故障及解决方法1 •薄膜太粘，开□性差 故障原因： ①树脂原料型号不对，不是吹膜级的低密度聚 乙烯树脂粒子，其中不含开□剂或者开□剂的含量偏低； ②熔融树脂的温度太高，流动性太大 ③吹胀比太大，造成薄膜的开□性变差 ④冷却速度太慢，薄膜冷却不足，在牵引辊压力的作用 下发生相互粘结； ⑤牵引速度过快 解决办法： ①更换树脂原料，或向科斗中加一定 量的开□剂； ②适当降低挤出温度和树脂的温度； ③适当降低吹胀比； ④加大风量， 提高冷却效果，加快薄膜冷却速度； ⑤适当降低牵引速度2 •薄膜透明度差 故障原因： ①挤出温度偏低，树脂塑化不良，造成吹塑后薄膜的 透明性较差； ②吹胀比过小； ③冷却效果不佳，从而影响了薄膜的透明度； ④树脂原 料中的水分含量过大； ⑤牵引速度太快，薄膜冷却不足。
解决办法： ①适当提高挤出 温度，使树脂能够均匀塑化； ②适当提高吹胀比； ③加大风量，提高冷却效果； ④对 原料进行烘干处理； ⑤适当降低牵引速度3•薄膜出现皱折 故障原因： ①薄膜厚度不均匀； ②冷却效果不够； ③吹胀 比太大，造成膜泡不稳定，左右来回摆动，容易出现皱折； ④人字夹板的夹角过大，膜泡在短 距离内被压扁，因此薄膜也容易出现皱折； ⑤牵引辊两边的压力不一致，一边高一边低； ⑥ 各导向辊之间的轴线不平行，影响薄膜的稳定性和平展性，从而出现皱折解决办法： ①调整薄膜的厚度，保证厚度均匀一致； ②提高冷却效果，保证薄膜能够充分 冷却； ③适当降低吹胀比； ④适当减小人字夹板的夹角； ⑤调整牵引辊的压力，保证 薄膜受力均匀； ⑥检查各导向轴的轴线，并使之相互平行4薄膜有雾状水纹 故障原因： ①挤出温度偏低，树脂塑化不良； ②树脂受潮，水 分含量过高 解决办法： ①调整挤出机的温度设置，并适当提高挤出温度 ②将树脂 原料烘干，一般要求树脂的含水量不能超过0.3%5.薄膜厚度不均匀 故障原因： ①模□间隙的均匀性直接影响薄膜厚度的均匀性，如果模□间隙不均匀，有的部位间隙大一些，有的部位间隙小一些，从而造成 挤出量有多有少，因此，所形成的薄膜厚度也就不一致，有的部位薄，有的部位厚； ②模□温度分布不均匀，有高有低，从而使吹塑后的薄膜薄厚不均； ③冷却风环四周的送风量不一致，造成冷却效果的不均匀，从而使薄膜的厚度出现不均匀现象； ④吹胀比和牵引比不合适，使膜泡厚度不易控制； ⑤牵引速度不恒定，不断地发生变化，这当然就会影响到薄膜的厚度。
解决办法： ①调整机头模□间隙，保证各处均匀一致； ②调整机头模□温度，使模□部分温度均匀一致； ③调节冷却装置，保证出风□的出风量均匀 ④调整吹胀比和牵引比； ⑤检查机械传动装置，使牵引速度保持恒定6. 薄膜的厚度偏厚 故障原因： ①模□间隙和挤出量偏大，因此薄膜厚度偏厚；② 冷却风环的风量太大，薄膜冷却太快 ③牵引速度太慢 解决办法： ①调整模□间隙； ②适当减小风环的风量，使薄膜进一步吹胀，从而使其厚度变薄一些； ③适当提高牵引速度7. 薄膜的厚度偏薄 故障原因： ①模□间隙偏小，阻力太大，因此薄膜厚度偏薄；② 冷却风环的风量太小，薄膜冷却太慢 ③牵引速度太快，薄膜拉伸过度，从而使厚度变薄解决办法： ①调整模□间隙； ②适当增大风环的风量，加快薄膜的冷却； ③适当降低牵引速度8 ．薄膜的热封性差 故障原因： ① 霜线太低，聚合物分子发生定向，从而使薄膜的 性能接近定向膜，造成热封性能的降低； ②吹胀比和牵引比不适当（过大）,薄膜发生拉伸取向，从而影响了薄膜的热封性能 解决办法： ①调节风环中风量的大小，使霜线高一点，尽可能地在塑料的熔点下进行吹胀和牵引，以减少因吹胀和牵引导致的分子拉伸取 向； ②吹胀比和牵引比应适当小一点，如果吹胀比过大，且牵引速度过快，薄膜的横向和纵向拉伸过度，那么，就会使薄膜的性能趋于双向拉伸，薄膜的热封性就会变 差。
9. 薄膜纵向拉伸强度差 故障原因： ①熔融树脂的温度太高，会使薄膜的纵向拉伸强 度下降； ②牵引速度较慢，薄膜纵向的定向作用不够，从而使纵向的拉伸强度变差； ③吹 胀比太大，同牵引比不匹配，使薄膜横向的定向作用和拉伸强度提高，而纵向的拉伸强度就会变差； ④膜的冷却速度太快 解决办法： ①适当降低熔融树脂的温度； ②适当提高牵引速度；③ 调整吹胀比，使之与牵引比相适应； ④适当降低冷却速度10. 薄膜横向拉伸强度差 故障原因： ①牵引速度太快，同吹胀比相差太大，使纵向 产生纤维化，横向强度就变差； ②冷却风环的冷却速度太慢 解决办法： ①适当降低 牵引速度，使之与吹胀比相配合； ②加大风环风量，使吹胀膜快速冷却，避免在较高 温度 的高弹态下被拉伸取向11. 膜泡不稳定 故障原因： ①挤出温度过高，熔融树脂的流动性太大，粘度过小，容易产生波动； ②挤出温度过低，出料量少； ③冷却风环的风量不稳定，膜泡冷却不均匀；④ 受到了外来较强气流的干扰和影响 解决办法： ①调整挤出温度； ②调整挤出温度；③检查冷却风环，保证四周的送风量均匀一致； ④阻止和减小外界气流的干扰12, 薄膜表面粗糙，凹凸不平 故障原因： ①挤出温度太低，树脂塑化不良； ② 挤出速度太快。
解决办法： ①调整挤出的温度设置，并适当提高挤出温度，保证树脂塑化 良好； ②适当降低挤出速度13 .薄膜有异味 故障原因： ①树脂原料本身有异味； ②熔融树脂的挤出温度太 高，造成树脂分解，从而产生异味； ③膜泡冷却不足，膜泡内的热空气没有排除干净 解 决办法： ①更换树脂原料； ②调整挤出温度； ③提高冷却风环的冷却效率，使膜泡充 分冷却。
