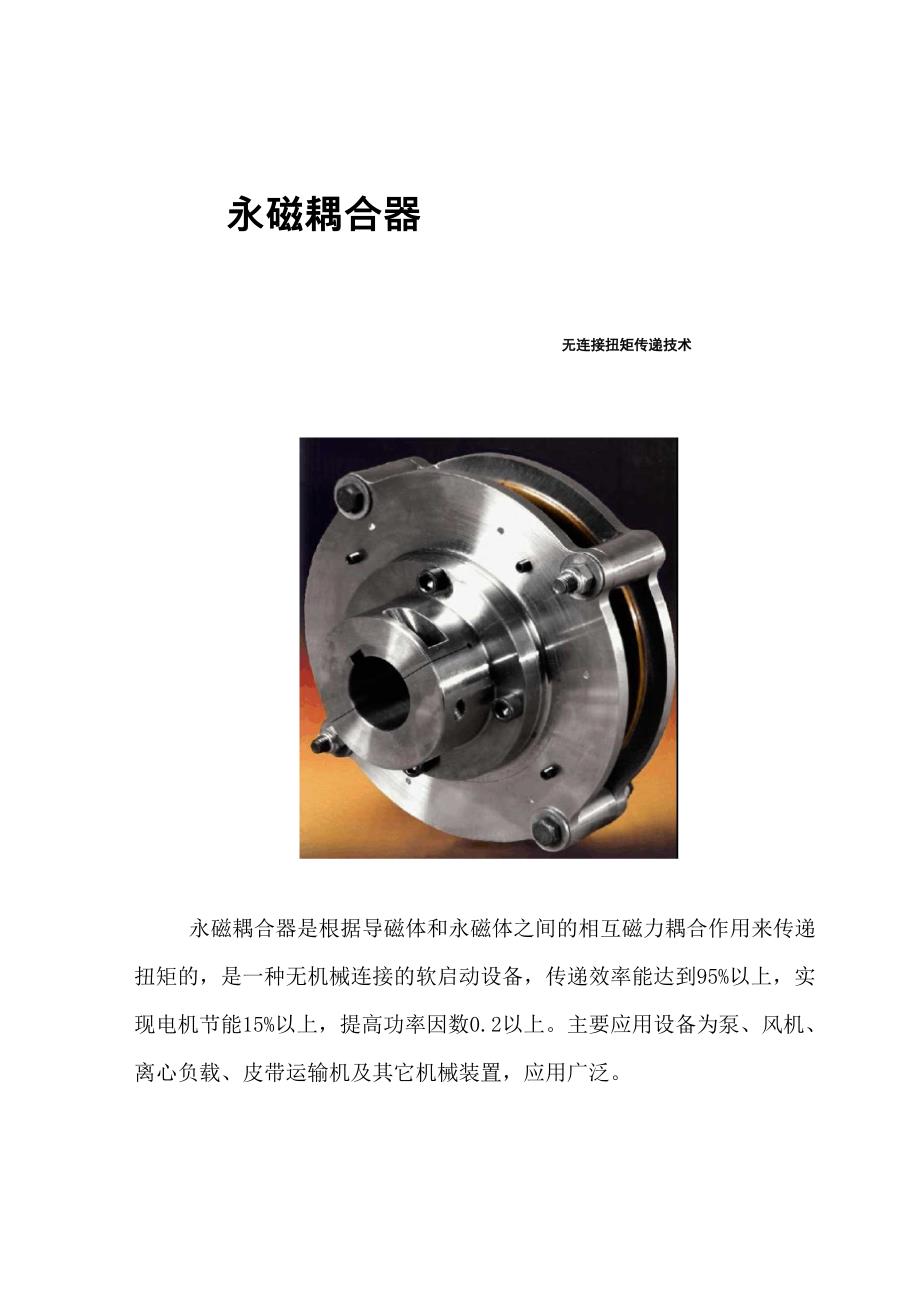

永磁耦合器无连接扭矩传递技术永磁耦合器是根据导磁体和永磁体之间的相互磁力耦合作用来传递 扭矩的，是一种无机械连接的软启动设备，传递效率能达到95%以上，实 现电机节能15%以上，提高功率因数0.2以上主要应用设备为泵、风机、 离心负载、皮带运输机及其它机械装置，应用广泛永磁耦合器一、产品工作原理永磁耦合器是通过切割磁力线来传递转矩的，是一种创新型的传动链接 产品永磁耦合器属于耦合传动的一种，可以实现非接触性的动力传递它是 由两个独立的，没有任何接触的转体组成，这两个转体之间有一定的空隙 其中导体转子（棕色）与电机输出端联接，永磁转子（紫色）与负载输入 端联接电机转动过程中即导体转子与永磁转子产生相对运动，交变磁场 通过气隙在导体转子铜盘上产生涡流，同时涡流产生感应磁场与永磁场相 互作用，由于负载转矩作用，被动永磁转子仍处于静止，当主动导体转子 转过一个角度后，其和永磁转子之间存在一定的转差角，从而使得静止的 平衡状态被打破，主动端所转过的角度的大小取决于负载转矩的大小，此 时从动端会受到电磁力矩的作用，电磁转矩随着主动端与从动端的转差角 的增加而增大；当电磁转矩超过负载转矩时，从动端开始转动。
此后，在 电动机的驱动下，主动端将与从动端保持一定的转差角度同步运行从而 带动永磁转子沿着与铜转子相同的方向旋转，结果在负载侧输出轴上产生 转矩，带动负载做旋转运动来实现动力的无接触传递实现电机与负载 之间的扭矩传递永磁耦合器所能承受的最大负载转矩由静转矩特性的峰值转矩决定，当 负载转矩值超过该峰值大小时，将会产生失步现象附永磁耦合器原理 图）篠钢砖子扳1转子原理图原理图上：棕色一代表导体转子 紫色一代表永磁转子 导体一为铜盘 说明：此图用于对工作原理解释，并非实物结构图盘式永磁耦合器效果图图1 图2 图3效果图上：灰色一代表导体转子 橄榄色一代表永磁转子 铁红色一代表铜盘探 该永磁耦合器是由导体转子（铜导体）、永磁体转子组成，两者无连接如图2 及图3.探 导体转子（铜导体）与永磁体转子之间有气隙，如图1,并且两侧气隙均匀，即气 隙1和气隙2均匀二、产品特点1、 节能＞启动电流低＞降低了设备的运行电流长期运行，节电效果明显永磁耦合器是属于软启动的一种新型产品，因为启动电流小，可适当 缩小电机的容量在不同的工况，节能可以达到（20 — 60）%2、 总成本低永磁耦合器能高效传动扭矩，传输效率大于95%以上。
永磁耦合器是一种无机械联接的软启动产品，它能有效减少运转系统 的损耗，并且是无摩擦、无磨损性元件的产品，减免了维护费用，延长了 系统的使用寿命，设计使用寿命可达30年之久简而言之，永磁耦合器的使用可以降低传动系统运行成本：该技术通 过减少系统的维护费用、降低运行费用、提高系统的可用性实现降低系统 的总成本3、 对中要求低由于本设备导磁体（铜导体）转子和永磁转子两者无连接，且对中误 差不影响永磁转子端面与导体转子端面间的扭矩传递故设备安装对中要 求低在安装过程中，容许有较大的对中误差（盘式允许最大轴中心线偏 离5mm）大大简化了安装调试过程彻底消除了因对中所造成的系统损坏 的影响4、 对环境要求低、应用范围广永磁耦合器可适应于各种严酷工作环境，能在电网电压波动较大、谐波含量较高、易燃、易爆、潮湿、粉尘等比较恶劣的工况下进行正常工作5、 对环境影响小＞噪音小＞无污染和泄漏物，绿色环保＞不产生谐波，对周边设备没有干扰6、 隔振效果好＞非接触扭矩传递，有效隔振，减振50-85%A有效延长电机和负载轴承寿命非接触式联接，能有效地消除电机与负载之间振动,，实现工作机械的 平稳运行导磁体（铜导体）转子和永磁转子两者无连接。
故电机侧振动 无法传递到负载侧，负载侧振动同样无法传递到电机侧，有效的隔离了振 动大大减小共振7、 可靠性高电机能实现更为平稳和渐进的柔性起动/停止，并且明显的降低了起动 电流的峰值，提高了整个电机驱动系统的可靠性可频繁启动，无正反转 要求能承受周期性负载堵转（滑差）消除冲击加载（负载逐步加载）， 用于负载有规律跳动8、 过载保护性能好完全消除了系统因过载而导致的损害永磁耦合器在运行过程中当负 载过载时，主动端与从动端之间可产生滑脱而结束转矩的传递，此时电机 继续转而负载停转从而避免了因过载不能进行正常工作（如主动轴抱死、 输送带卡死等），同时也对电机起到了保护作用另外通过加装转速传感器 可以立即切断电机电源，缩小电机过载时间9、体积小、占地小安装空间小，结构紧凑，安装简单相对于普通的机械传动装置而言结 构简便，易于装卸，既可减小设备维护的难度和劳动强度，又可提高设备 的工作效率可以方便的对现有系统进行改造或者应用在新建系统中＞设备本体体积小相对液力耦合器）A设备本体重量小相对液力耦合器）＞设备安装所需电机与负载轴间距要求低，只需两者无连接即可，故 占地空间小三、产品规格永磁耦合器是根据用户的要求、安装尺寸、运转方式、电机功率、转 速及使用工况来设计决定的。
永磁耦合器分两种：盘式永磁耦合器和筒式 永磁耦合器其两者工作原理一样永磁耦合器选型：1：盘式永磁耦合器输出：功率4KW-3150KW.转速0-6800r/min2：筒式永磁耦合输出： 功率4KW-3150KW.转速0-6800r/min产品型号注明：如：THYC- 3000 /22-P （T）四、产品的安装与维护1、安装：此产品安装空间小、安装环境无限制，安装与拆卸简单方便, 且允许较大的对中误差（盘式误差可在5mm）无论是改造系统还是新建系 统都可以根据用户的需要来设计安装安装方式如图：2、维护：永磁耦合器是一种免维护的新型产品但因产品带有强磁性,如果应用在比较恶劣的环境下,磁盘容易吸附一些堆积物，如果有堆积物， 应停下系统进行清理干净五、注意事项警告！磁场可能导致起搏器，防颤器，或其他医疗设备误动或参数重置 佩带此类医疗设备的人，在永磁耦合器拆开时，必须和永磁耦 合器保持250mm以上的安全距离运行前，应清理好场地松 散的物品容易被永磁耦合器高速旋转所带的强风吹走，在永磁 耦合联轴器上的松散物品容易被甩飞出去当永磁耦合器运行 时，眼部带好防护防止宽松的服装，长头发、首饰等被缠绕 到设备内。
不要把手放在磁转子和导体（感应板）之间，防止 被挤压注意！铁质金属很容易被磁吸引，一旦吸住很难分开，所以注意让导体 零件，工具，紧固件等远离永磁耦合器磁性存储器、、控 制板、信用卡等与磁场接触时会受损坏六、应用范围永磁耦合器可广泛应用于发电、冶金、石化、水处理、采矿、水泥、 纸浆、造纸、暖通空调、船舶、灌溉等行业主要应用设备为泵、风机、 离心负载、散货处理、皮带运输机及其它机械装置，应用前景非常广阔 盘式永磁磁力耦合器部分应用场地如下：重载机械往往必须带着重载荷启动和运转，例如大中型皮带运输机、 提升机、球磨机、破碎机、搅拌机、压缩机、风机、水泵等设备因此重 载机械设备必须具有“软启动”的工作能力，以避免对设备造成很大的损 害和易发生人身事故，同时减小对电网的冲击软启动”不仅能够大幅度 减轻传动系统本身所受到的启动冲击，延长关键零部件的使用寿命，同时 还能大大缩短电动机启动电流的冲击时间，减小对电动机的热冲击负荷及 对电网的影响，从而节约电能并延长电动机的工作寿命此外，通过使用 “软启动”技术，在电动机的选型上将可以选用容量较小的电动机，因而 也能够减少不必要的设备投资和节约能源永磁耦合器是一款无机械连接 的软启动设备。
能够实现设备真正的空载软启动通过对现有的联轴器（如 液力耦合器等）改造可使电机运行电流降低20%以上，提高电机功率因数 0.2以上，节能环保。
