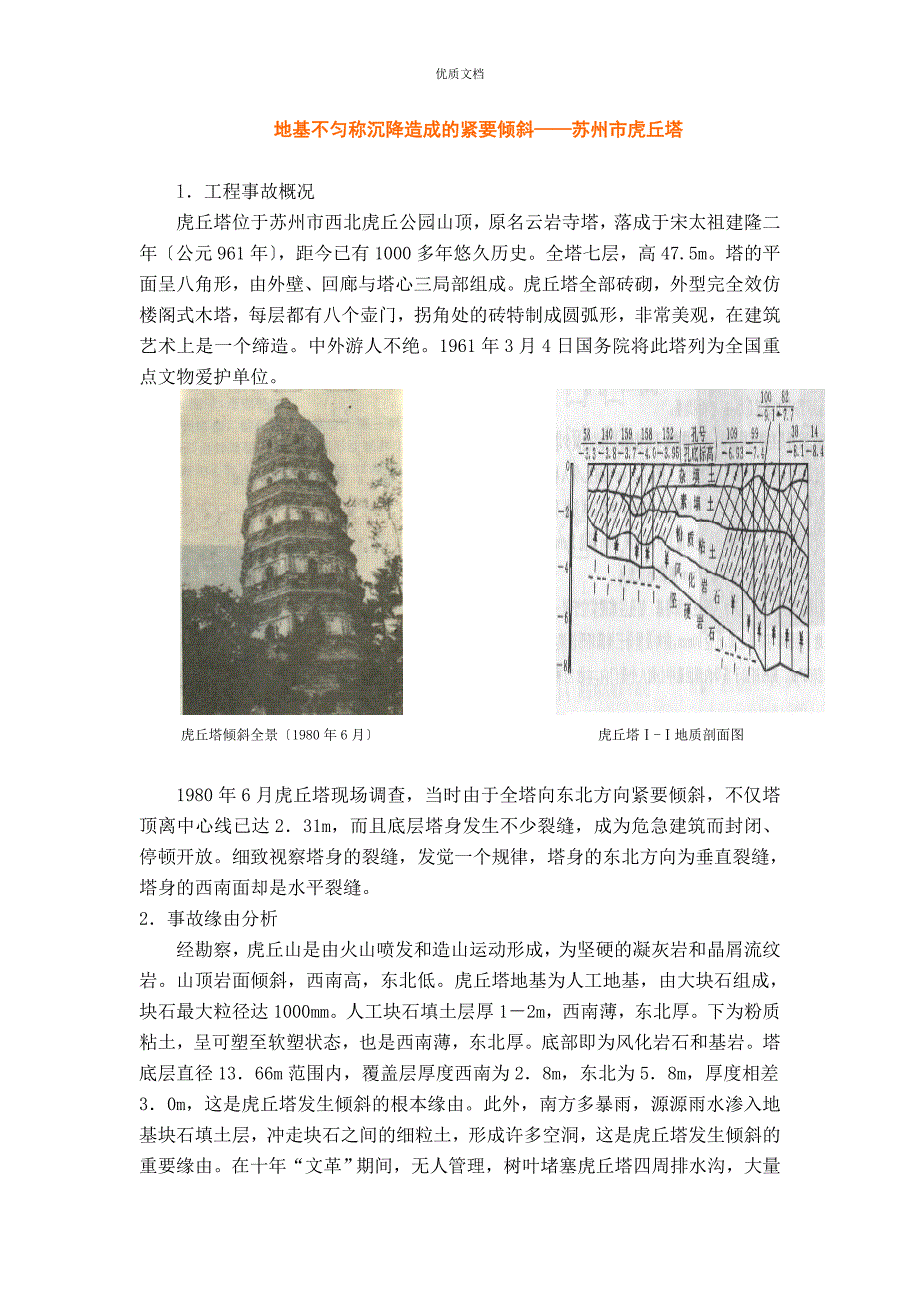

优质文档地基不匀称沉降造成的紧要倾斜——苏州市虎丘塔l．工程事故概况虎丘塔位于苏州市西北虎丘公园山顶，原名云岩寺塔，落成于宋太祖建隆二年〔公元961年〕，距今已有1000多年悠久历史全塔七层，高47.5m塔的平面呈八角形，由外壁、回廊与塔心三局部组成虎丘塔全部砖砌，外型完全效仿楼阁式木塔，每层都有八个壶门，拐角处的砖特制成圆弧形，非常美观，在建筑艺术上是一个缔造中外游人不绝1961年3月4日国务院将此塔列为全国重点文物爱护单位虎丘塔倾斜全景〔1980年6月〕 虎丘塔Ⅰ-Ⅰ地质剖面图1980年6月虎丘塔现场调查，当时由于全塔向东北方向紧要倾斜，不仅塔顶离中心线已达2．31m，而且底层塔身发生不少裂缝，成为危急建筑而封闭、停顿开放细致视察塔身的裂缝，发觉一个规律，塔身的东北方向为垂直裂缝，塔身的西南面却是水平裂缝2．事故缘由分析经勘察，虎丘山是由火山喷发和造山运动形成，为坚硬的凝灰岩和晶屑流纹岩山顶岩面倾斜，西南高，东北低虎丘塔地基为人工地基，由大块石组成，块石最大粒径达1000mm人工块石填土层厚1－2m，西南薄，东北厚下为粉质粘土，呈可塑至软塑状态，也是西南薄，东北厚底部即为风化岩石和基岩。
塔底层直径13．66m范围内，覆盖层厚度西南为2．8m，东北为5．8m，厚度相差3．0m，这是虎丘塔发生倾斜的根本缘由此外，南方多暴雨，源源雨水渗入地基块石填土层，冲走块石之间的细粒土，形成许多空洞，这是虎丘塔发生倾斜的重要缘由在十年“文革”期间，无人管理，树叶堵塞虎丘塔四周排水沟，大量雨水下渗，加剧了地基不匀称沉降，危及塔身平安从虎丘塔构造设计上看有很大缺点，没有做扩大的根底，砖砌塔身垂直向下砌八皮砖，即埋深0．5m，干脆置于上述块石填土人工地基上估算塔重63000kN，那么地基单位面积压力高达435kPa，超过了地基承载力塔倾斜后，使东北部位应力集中，超过砖体抗压强度而压裂3．事故处理方法：首先采纳加固地基的方法第一期加固工程是在塔四周建立一圈桩排式地下连续墙，其目的为削减塔基土流失和地基土的侧向变形在离塔外墙约3m处，用人工挖直径1.4m的桩孔，深化基岩50cm，浇筑钢筋混凝土人工挖孔灌注桩可以幸免机械钻孔的振动地基加固先从不利的塔东北方向起先，逆时针排列，一共44根灌注桩施工中，每挖深80cm即浇15cm厚井圈护壁当完成6－7根桩后，在桩顶浇筑高450mm圈梁，连成整体其次期加固工程进展钻孔注浆和树根桩加固塔基。
钻孔注水泥浆位于第一期工程桩排式圆环形地下连续墙与塔基之间，孔径90mm，由外及里分三排圆环形注浆共113孔，注入浆液达26637rn3树根桩位于塔身内顺回廊中心和八个壶门内，共做32根垂直向树根桩此外，在壶门之间8个塔身，各做2根斜向树根桩总计48根树根桩，桩直径90mm，安设3Ф16受力筋，采纳压力注浆成桩这项虎丘塔地基加固工程，由上海市特种根底工程探究所改装了XJ．100－1型钻机，用干钻法完成，效果良好虎丘塔地基加固布置图。
