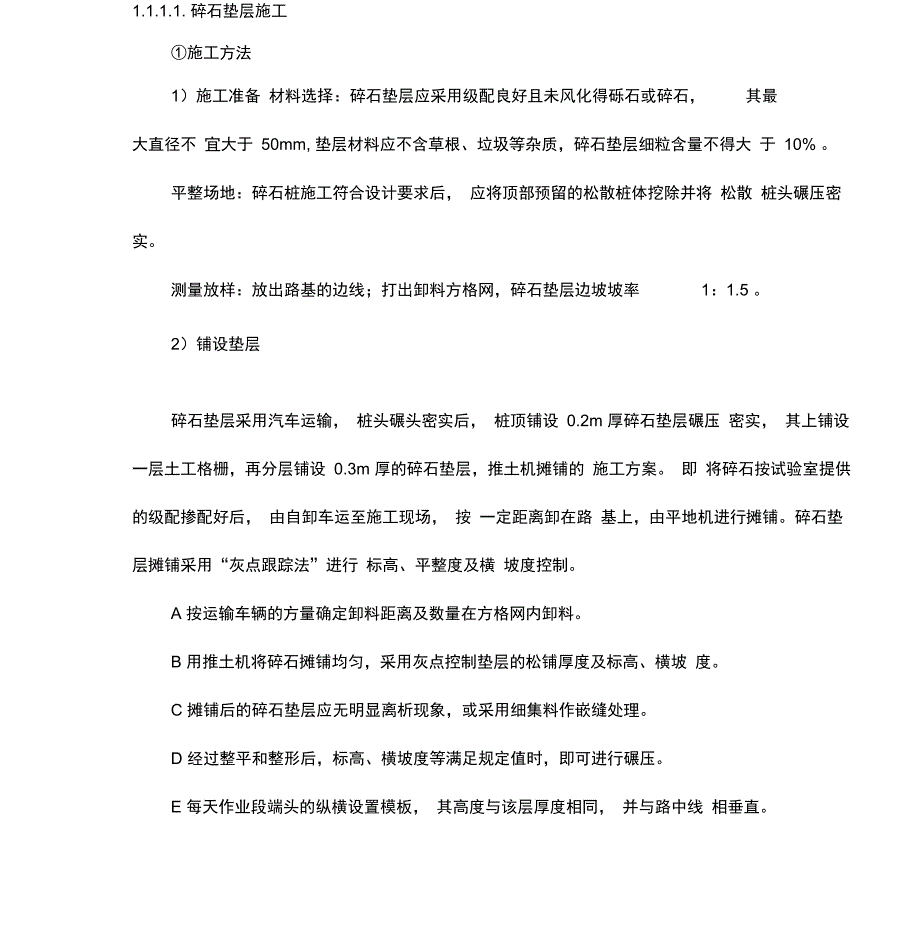

1.1.1.1. 碎石垫层施工①施工方法1）施工准备 材料选择：碎石垫层应采用级配良好且未风化得砾石或碎石， 其最大直径不 宜大于 50mm, 垫层材料应不含草根、垃圾等杂质，碎石垫层细粒含量不得大 于 10% 平整场地：碎石桩施工符合设计要求后， 应将顶部预留的松散桩体挖除并将 松散 桩头碾压密实测量放样：放出路基的边线；打出卸料方格网，碎石垫层边坡坡率 1：1.5 2）铺设垫层碎石垫层采用汽车运输， 桩头碾头密实后， 桩顶铺设 0.2m 厚碎石垫层碾压 密实， 其上铺设一层土工格栅，再分层铺设 0.3m 厚的碎石垫层，推土机摊铺的 施工方案 即 将碎石按试验室提供的级配掺配好后， 由自卸车运至施工现场， 按 一定距离卸在路 基上，由平地机进行摊铺碎石垫层摊铺采用“灰点跟踪法”进行 标高、平整度及横 坡度控制A 按运输车辆的方量确定卸料距离及数量在方格网内卸料B 用推土机将碎石摊铺均匀，采用灰点控制垫层的松铺厚度及标高、横坡 度C 摊铺后的碎石垫层应无明显离析现象，或采用细集料作嵌缝处理D 经过整平和整形后，标高、横坡度等满足规定值时，即可进行碾压E 每天作业段端头的纵横设置模板， 其高度与该层厚度相同， 并与路中线 相垂直。
3）压实A摊铺100m左右时即可开始碾压，作为一个碾压段B碾压程序为：先轻后重，由边向中，由低至高，后轮重叠 1/2轮宽碾压速度和碾压遍数按现场试验数据而定C采用普通压路机进行初步稳压， 再用12t以上的振动压路机进行碾压，碾 压时，后轮重叠1/2轮宽，后轮必须超过两段的接缝处后轮压完路面全宽时， 即为一遍碾压一直进行到要求的密实度为止，碾压完成后表面无明显轮迹压路机的碾压速度，头两遍采用1.5?1.7km/h, 以后采用2.0? 2.5km/hD路面两侧的碾压遍数增加两遍E碾压过程中的质量控制现场人员发现问题，反馈信息，及时纠正，检 测压实度、平整度，测量人员在压实过程中，跟踪检测标高，以保证铺筑层的厚 度，设专人负责碾压管理工作②施工工艺流程C碎石垫层铺设范围应以路基两施工工艺流向内 1.20 m,两侧用素土包边压实D对承载力为100kPa左右、稳定性较好的淤泥质粘土粉土，当路基设计高度小于3.0m时，可采取部分挖填法，换填深度一般不小于 2.0m;当路基高度大 于3.0m，也可不予挖除，可采用齿墙式路基，即挖除路基基底两侧的软土，代之以透水性或性质良好的土质每侧挖填宽度 3.0m左右。
E对于承载力为50? 80kPa、稳定性较差的厚度不大于 3.0m淤泥，不管路基多高，均应 全部挖除，换填透水性土，使路基落实到软基底部当此类软土厚 度大于3.0m时，可采用部分 换填和在路基两侧填筑反压护道的措施，但换填深 度不得小于3.0m，软土基底不得陡于1: 15, 否则应予以平整F对于稳定性差、承载力不大于 30kPa的淤泥和泥炭，应予全部挖除将路基 落实到底或采取其他设计方案加固处理，且其基底横坡不应陡于 1 : 0G碎石垫层的施工质量检验，应随施工分层进行检验方法主要有环刀法 和贯入法H同一产地、品种、规格且连续进场的砂料，每 3000m3为一批，当不足3000m3时也按一批计施工单位每批抽样检验 1组I施工单位沿线路纵向每一压实 层每100m抽样检验3个点，其中：路基中 间1点，两侧 距路基边缘2m处各1点砂、碎石垫层（反滤层）施工的允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1铺设范围不小于设计值沿线路纵向每100m抽样检验5处尺量2厚度不小于设计值沿线路纵向每100m抽样检验5处尺量3顶面咼程+50mm -20mm沿线路纵向每100m抽样检验5处水准测量4横坡±).5%沿线路纵向每100m抽样检验5处断面坡度尺量1.1.1.2. 土工格栅施工①施工方法垫层用土工格栅要求： 土工格栅采用高强聚酯双向径编土工格栅每延米纵横 向极限抗拉强 度》200KN/m ,纵横向极限抗拉强度下的伸长率 w 10%;纵横向5%伸长率时，纵横向抗拉强度》 70KN/m ，网孔尺寸 25-35mm 网格尺寸 45-50mm. 纵横向筋带宽度 15-25mm. 结点厚度 5-6mm. 幅宽不小于5m。
土工格栅材料规格及其主要技术指标必须符合设计要求，且购进时必须有出厂 合格证和测试报告 每 10000 卅应随机抽样测试，结果必须达到设计要求使用前按一定比例 送样进 行纵向抗拉强度和延伸率试验 进货后， 应存放在遮阳通风处， 避免因过强紫外 线 照射导致材料老化，强度损失对基底进行清理整平后压实，并整理至设计路拱形状处理好的地基或路基经检验合格后， 再铺设土工格栅， 土工格栅铺设时要求 平整拉直， 强度大的方向垂直线路方向，沿线路纵向土工格栅搭接长度》 0.1m，并每隔 1.5? 2.0m 用绑带捆牢沿线路横向采用整幅，不宜有接口，当需要接长 土工格栅时搭 接宽度》0.5m，采用塑料棒或防锈处理后的钢筋穿两道进行连接， 保证连接强度不小于材料强度 每层格栅填料的虚填厚度必须严格控制， 格栅未 填料前，严禁机械设备在其上行驶、碾 压铺设好土工格栅后在填筑第二层时严禁汽车等机械设备损坏已铺设好的土 工格栅，土工格 栅不得直接铺在碎石等坚硬得下承层上， 应在土工格栅和碎石之 间铺设 5cm 厚中粗沙砾保护层施工过程中不得对格栅造成断裂、 损坏，铺设完成经验收合格后由人工或小 型机具运送满 填砂砾。
②施工工艺流程土工格栅施工工艺流程见下图。
