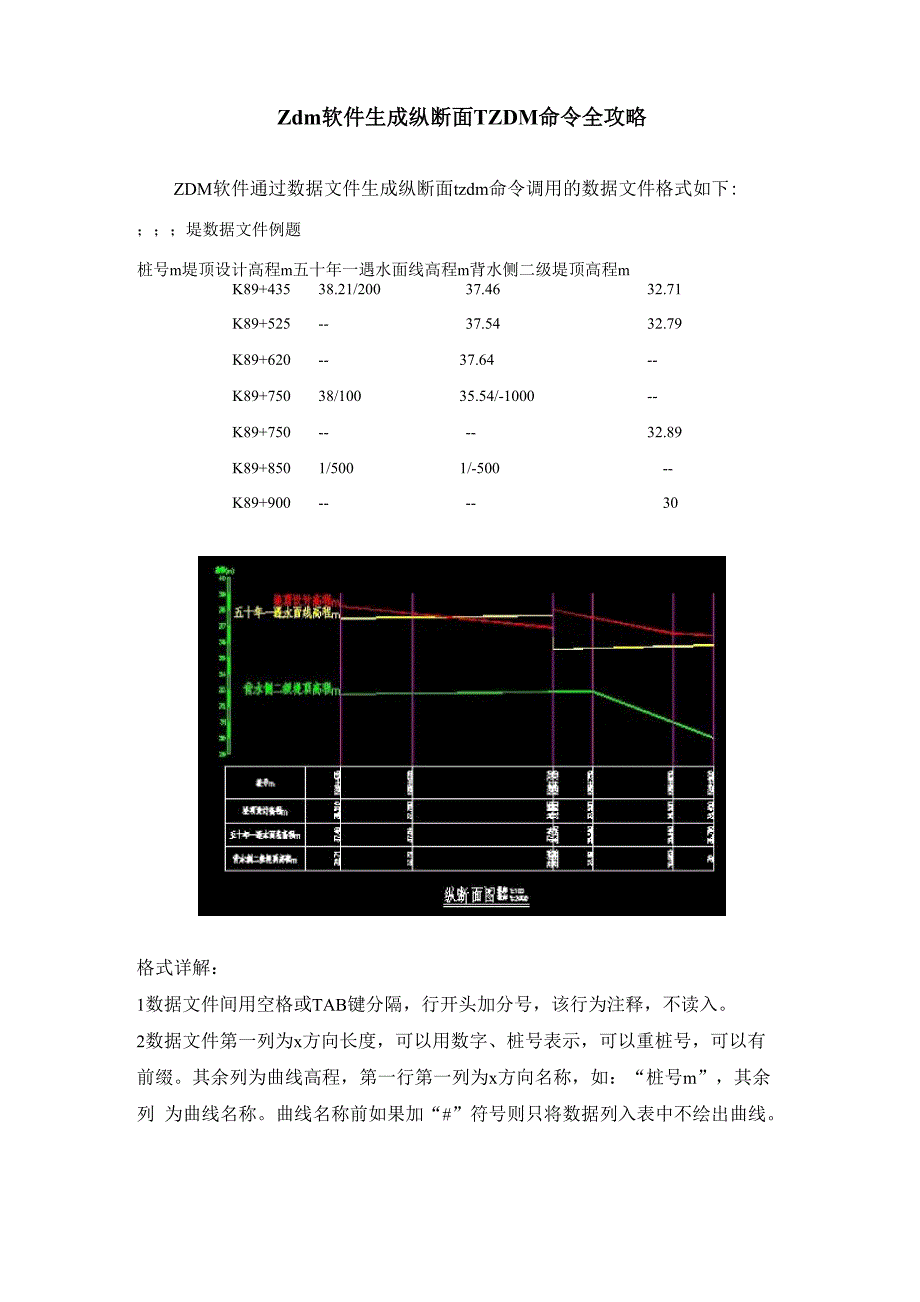

Zdm软件生成纵断面TZDM命令全攻略ZDM软件通过数据文件生成纵断面tzdm命令调用的数据文件格式如下:；；；堤数据文件例题桩号m堤顶设计高程m五十年一遇水面线高程m背水侧二级堤顶高程mK89+43538.21/20037.4632.71K89+525--37.5432.79K89+620--37.64--K89+75038/10035.54/-1000--K89+750----32.89K89+8501/5001/-500--K89+900----30格式详解：1数据文件间用空格或TAB键分隔，行开头加分号，该行为注释，不读入2数据文件第一列为x方向长度，可以用数字、桩号表示，可以重桩号，可以有 前缀其余列为曲线高程，第一行第一列为x方向名称，如：“桩号m”，其余列 为曲线名称曲线名称前如果加“#”符号则只将数据列入表中不绘出曲线3高程数据格式3.1由数字和“--”符号组成的数据（见例题第4列）高程由数字组成，如果曲线间成线形关系可用“--”符号代替3.2高程由“起点高程/坡度”或“1/坡度”以及“--”组成（见例题第2列）在变坡时可使用“1/坡度”格式，也可使用“起点高程/坡度”格式，当使用 该格式时，该桩号前段的曲线的高程按前段桩号的坡度确定，该桩号的高程按起 点高程确定。
在变坡间的高程可用“--”符号代替如果起点高程是1m，为了 避免与“1/坡度”混淆应写成1.03.3由3.1 3.2混合格式（见例题第3列）可使用数字和“--”符号以及“起点高程/坡度”或“1/坡度”混合格式组成数 据，必须要注意的是，当在两个数字间使用了 “--”符号，而在这之前又使用了 起点高程/坡度”或“1/坡度”，则“--”符号处的高程按之前的坡度计算而不是 按两高程间线形关系计算，这时不应使用“--”符号，而应填入实际高程数字 高程数据中对“--”符号的处理是按坡度优先方式处理推荐使用3.1和3.2格式，尽量少使用3.3混合格式3.4对于跌水，平坡的处理跌水可按例题第1列方式处理，也可按数字和“--”符号组成的数据方式处 理平坡可在变坡处输入一个很大数字如“ 1/100000000”方式处理，也可以直 接填入高程数字4分幅可以在数据段插入”**”符号行实现将纵断面图分幅分幅要点如下：4.1 .在只使用高程数字和"--"符号的曲线,在分辐"*"符号前一行的数据不能用"--" 符号,而必须用高程数字4.2.在只使用"起点高程/坡度"或"1/坡度'时，可以在任意地方使用分辐"*"符号。
