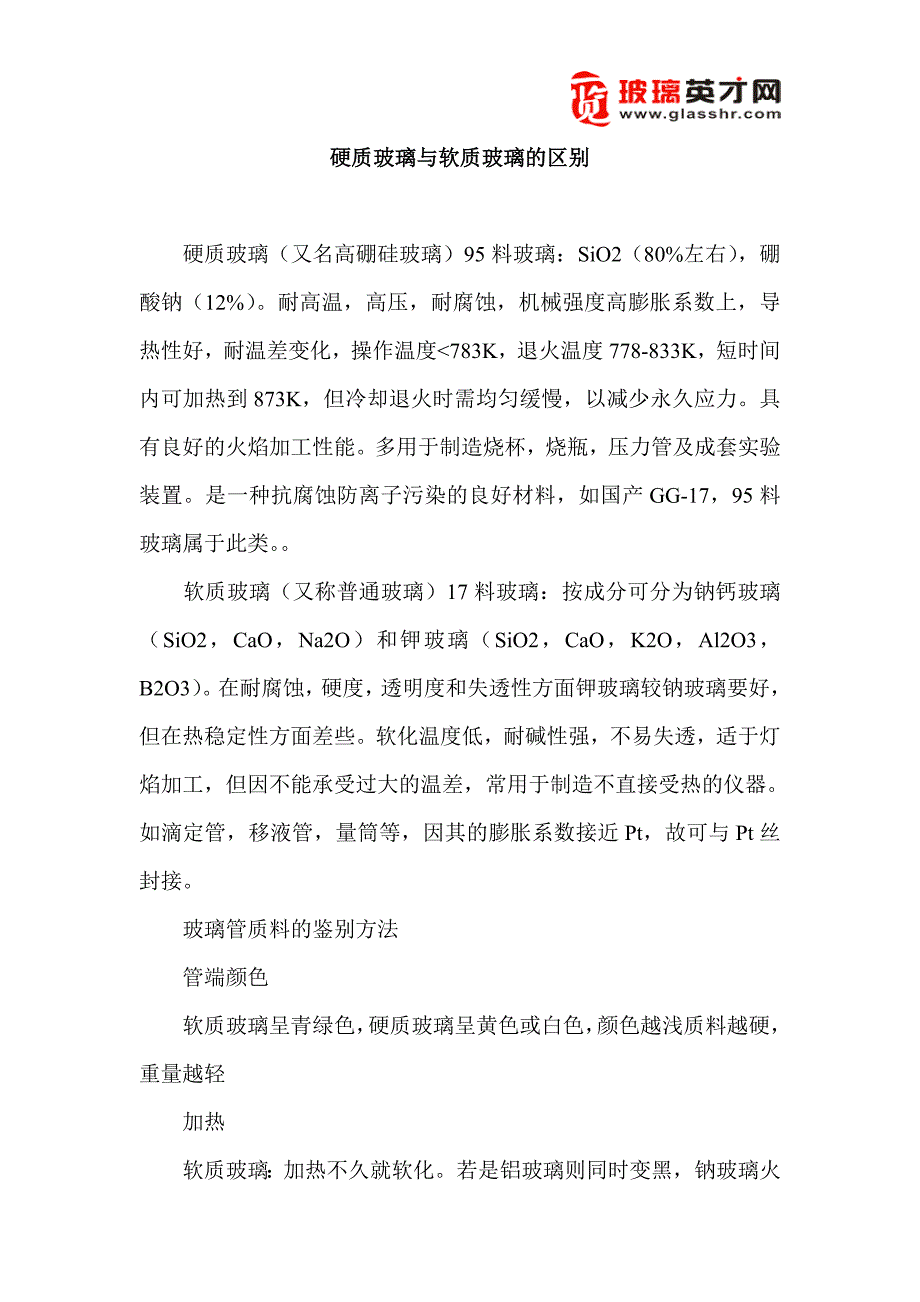

硬质玻璃与软质玻璃的区别

硬质玻璃与软质玻璃的区别硬质玻璃（又名高硼硅玻璃）95 料玻璃：SiO2（80%左右） ，硼酸钠（12%） 耐高温，高压，耐腐蚀，机械强度高膨胀系数上，导热性好，耐温差变化，操作温度<783K，退火温度 778-833K，短时间内可加热到 873K，但冷却退火时需均匀缓慢，以减少永久应力具有良好的火焰加工性能多用于制造烧杯，烧瓶，压力管及成套实验装置是一种抗腐蚀防离子污染的良好材料，如国产 GG-17，95 料玻璃属于此类软质玻璃（又称普通玻璃）17 料玻璃：按成分可分为钠钙玻璃（SiO2，CaO，Na2O）和钾玻璃（SiO2，CaO，K2O，Al2O3，B2O3） 在耐腐蚀，硬度，透明度和失透性方面钾玻璃较钠玻璃要好，但在热稳定性方面差些软化温度低，耐碱性强，不易失透，适于灯焰加工，但因不能承受过大的温差，常用于制造不直接受热的仪器如滴定管，移液管，量筒等，因其的膨胀系数接近 Pt，故可与 Pt 丝封接玻璃管质料的鉴别方法管端颜色软质玻璃呈青绿色，硬质玻璃呈黄色或白色，颜色越浅质料越硬，重量越轻加热软质玻璃：加热不久就软化若是铝玻璃则同时变黑，钠玻璃火焰呈微黄色硬质玻璃：短时间加热不软化，长时间加热可软化，离开火焰就变硬容量瓶：软质玻璃医用青霉素瓶：硬质玻璃性能特点软质玻璃含有可溶性硅酸盐，化学抗腐力差，有较强的吸附力，热膨胀系数大，温度突变易破裂。

因此普通玻璃制成的器皿一般只作稀释酸碱溶液、滴定用硬质玻璃含可溶性杂质较少，热膨胀系数小，便于加热处理硬质玻璃器皿宜作一般化学常量元素分析用常用的有硼硅玻璃 。
