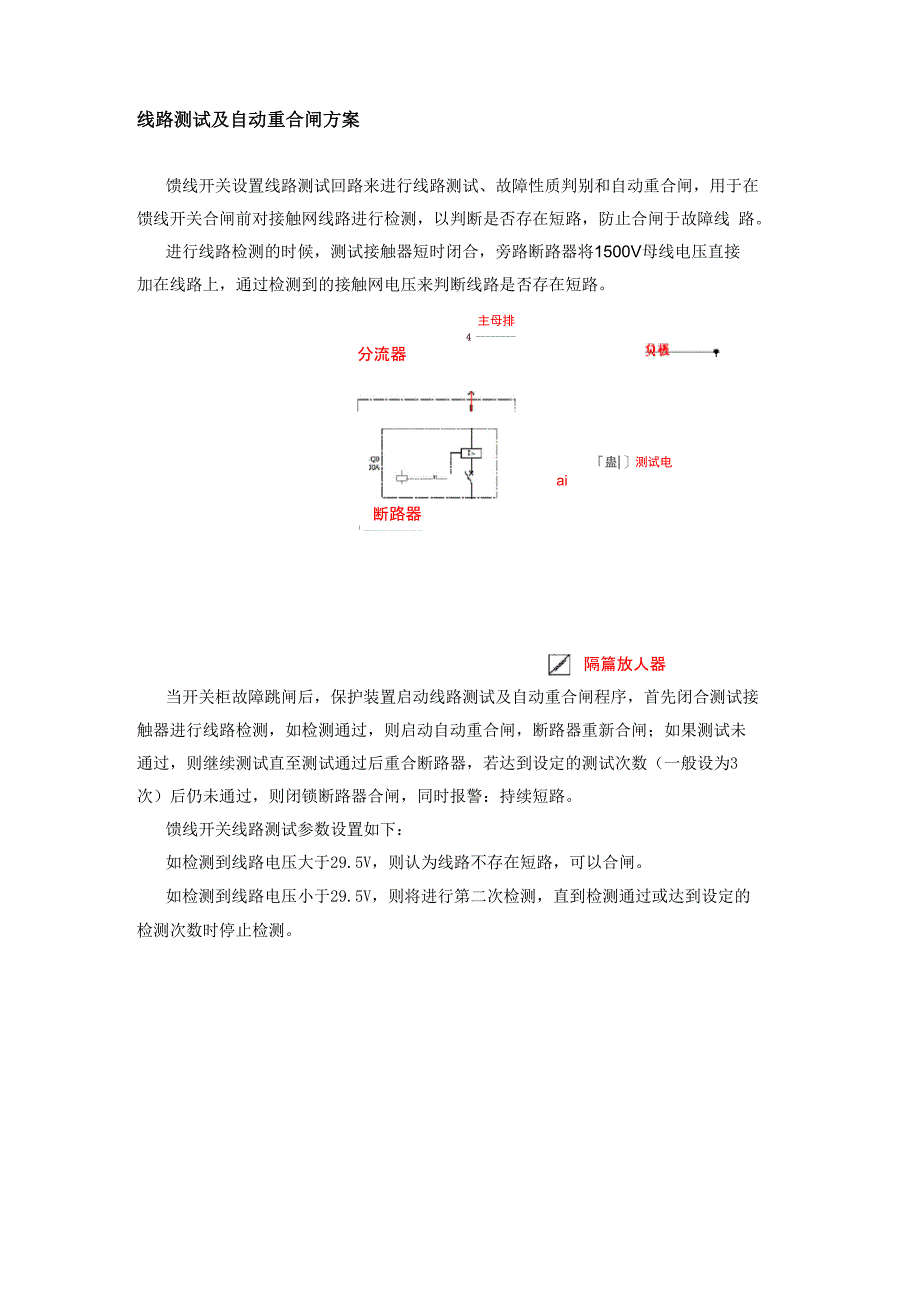

线路测试及自动重合闸方案馈线开关设置线路测试回路来进行线路测试、故障性质判别和自动重合闸，用于在 馈线开关合闸前对接触网线路进行检测，以判断是否存在短路，防止合闸于故障线 路进行线路检测的时候，测试接触器短时闭合，旁路断路器将1500V母线电压直接 加路上，通过检测到的接触网电压来判断线路是否存在短路主母排4 「蛊|］测试电ai-k£l断路器I 分流器隔篇放人器当开关柜故障跳闸后，保护装置启动线路测试及自动重合闸程序，首先闭合测试接 触器进行线路检测，如检测通过，则启动自动重合闸，断路器重新合闸；如果测试未 通过，则继续测试直至测试通过后重合断路器，若达到设定的测试次数（一般设为3 次）后仍未通过，则闭锁断路器合闸，同时报警：持续短路馈线开关线路测试参数设置如下：如检测到线路电压大于29.5V，则认为线路不存在短路，可以合闸如检测到线路电压小于29.5V，则将进行第二次检测，直到检测通过或达到设定的 检测次数时停止检测线路测试逻辑图：断路器合闸命令开始进行线路测试否是测试接触器闭合否是测试接触器分开否是否断路器合闸否否是否是是否是断路器合位反 馈？合闸前等待时间结 束？线路测试通过？测试前预暂停时间结 束？测试间隔时间结束？否%路器已合闸？是V 持续短路断路器合闸失败是复位测试计数器。
