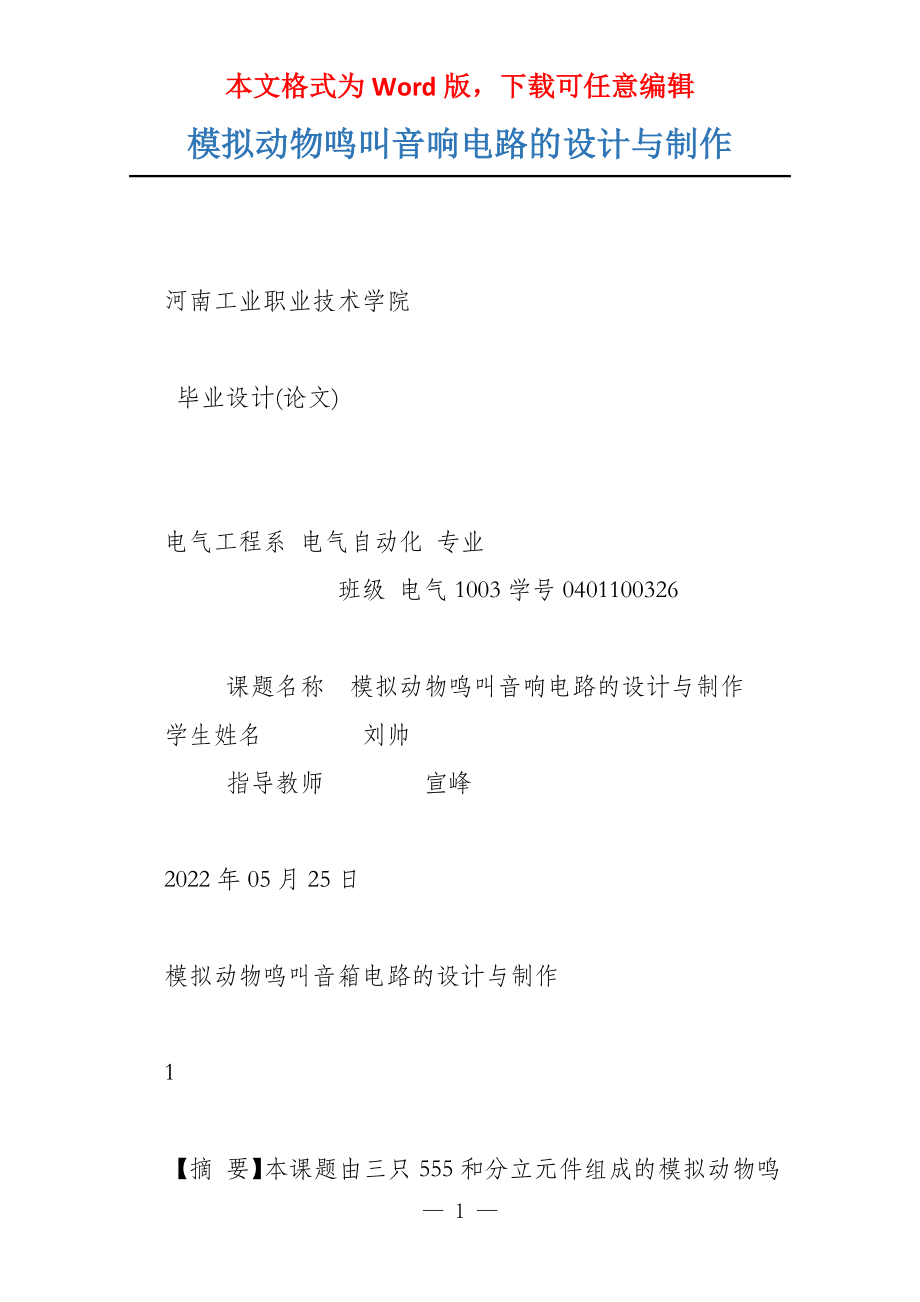

本文格式为Word版，下载可任意编辑模拟动物鸣叫音响电路的设计与制作 河南工业职业技术学院 毕业设计(论文) 电气工程系 电气自动化 专业 班级 电气1003学号0401100326 课题名称 模拟动物鸣叫音响电路的设计与制作 学生姓名 刘帅 指导教师 宣峰 2022年05月25日 模拟动物鸣叫音箱电路的设计与制作 1 【摘 要】本课题由三只555和分立元件组成的模拟动物鸣叫音响电路它的工作原理是利用555的集成电路和分立元件组成电路，使电路的振荡受到人体感应的调制而变化，再经音频功放推动喇叭发声本文粗略陈述了我在本次实习中的整个设计过程及收获陈述了多谐振荡器的工作原理以及其各个组成片面，记述了我在整个设计过程中对各个片面的设计思路、对各片面电路设计方案的选择、元器件的筛选、以及对它们的调试，到结果得到对比合意的测验结果的方方面面 。
【关键词】多谐振荡器 前言 电子技术紧密联系实际，实用性很强，开展电子技术课程设计在电子电气类我认为分外重要，不仅可以学好专业学识，还可以巩固动手才能，有利于我们适应未来这个竞争强烈的社会，训练我们综合运用学识才能资料素材的查阅及收集才能，电子元气件的购买，电子电路的组装和调试才能，更加是在电路多样化的创新方面，从理性和感性上都得到了很大的提高，经过查阅资料、选择方案、设计电路等过程，各方面都得到了训练 模拟动物鸣叫音响电路是新型涉及玩具鸟的电路根基解决随着玩者握持的松紧和掌形的变化，会发出变化多端的模拟的鸟类鸣叫声的问题本课题以555和分立元件组成多谐振荡介绍其制作过程通过制作的实践，从感性到理性逐步理解数字电路的学识；从直观的元器件和电路板到实际检测和安装操作，掌管元器件识别和检测手段，学习识读电路图和安装图，掌管数字集成电路的封装及引脚排列等相关学识 遵循师生双向选择的原那么，我选择了杨定成老师的《模拟动物鸣叫音响电路的设计与制作》的课题，要求电路具有放电时间1-15秒，充电时间15-30秒鸣叫时间的长短可以调理我负责方案的论证与确定，硬件电路，安装与调试及结果的记录等工作。
第一章 方案论证 设计方案： 1：电路组成 2 图电路主要由IC1-IC3、VT3DK4为核心构成其中，IC1、IC2、IC3的型号均为NE555 2：工作原理 多谐振荡器1输出高电平 三极管VT导通 多谐振荡器2，多谐振荡器3工作 多谐振荡器1输出低电平 三极管VT截止 多谐振荡器2，多谐振荡器3失电不工作 ICI 和RI 、RPI 与CI 组成一个超低频振荡电路，它的作用是操纵鸣叫电路间歇的工作，开一段时间，停一段时间，不断地循环工作RPI 用来调理电路的振荡频率，实际上是调理电路的开、停时间和时间间隔该电路对整个电路的操纵过程实际上是通过由晶体管VTI 组成的电子开关来实现的，当ICI 输出脉冲的上升沿到来时， VTI 导通，工作电源通过VTI 加至IC2 、IC3 的电源端，电路开头工作;当ICI 输出脉冲的下降沿时， VTI 截止，IC2 、IC3 失去电源中断工作按照R凹的阻值调理范围来计算， VTI 的导通时间范围为12s ，截止时间范围为5s 其次章 单元电路的设计 工作原理 3 电路工作原理分析本电路由三片面组成。
IC3 及其外围组件组成鸣叫声响的主振荡电路， RP3 、R4 与C6 抉择着振荡电路的振荡频率，调理RP3 可以适当调理振荡电路振荡频率的上下 IC2 与RP2 、R2 及C3 组成另一个振荡电路，从参数上看，它的振荡频率要比主振电路的振荡频率低得多，通过RP2 可以适当调理它的振荡频率由IC2 输出的低频振荡脉冲作为主振脉冲的调制脉冲由IC2 的③脚输出的低频脉冲，经过由R3 、C5 组成的微分电路变为尖脉冲后，加至IC3 的⑤脚，对主振电路产生的脉冲举行调制 当主振电路的RP3 调理至某一位置时，振荡电路输出的脉冲也固定在某一频率上间歇时间，颤音的速率，可通过调理RP1,RP2来实现这时假设调理RP2 ，使低频振荡器输出的调制脉冲不断变化，电路输出的模拟声就会不断变化，有时像某一动物的叫声，有时又像各种不同的报警声在本电路中，由于低频调制脉冲是经过微分后的尖脉冲，所以更接近动物的鸣叫声，说得更概括一些，它很像知了、蟋蟀等昆虫类动物的叫声 电路介绍 1、555定时器内部布局 555时基集成电路内部一共集成了21个晶体三极管、16个电阻、4个二极管、组成了两个电压对比器、一个RS触发器、一个放电晶体管和一个由3只全等电阻组成的分压器。
三极管VT是放电晶体管;R1、R2、R3阻值相等，均为5K欧，组成分压器555时基集告成能框图如图3划线片面所示，图中A1、A2是两个高增益的电压对比器，它们的输出端分别接到触发器的R端（置“0”端）和S端（置“1”端）；555的名称可能就因此而来 2. 555定时器工作原理 555定时器内部布局的简化原理图如图4所示它由3个阻值为5KΩ电阻分压得两个基准电压VR1=2Vcc/3、VR2=1Vcc/3.两个电压对比器C1和C2、一个由“与非”门组成的根本RS触发器、一个放电三极管BJT T以及缓冲器G组成对比器C1的参考电压为2/3Ucc，加在同向输入端；C2的参考电压为1/3Ucc，加在反向输入端两者均可以由分压器 4 图(1) 由图可知，当5脚悬空时，对比器C1和C2的对比电压分别为2\\3Vcc和1\\3Vcc1） 当v11＞2\\3 Vcc, v12＞1\\3 Vcc时，对比器C1输出低电平，对比器C2输出高电平，根本RS触发器被置0，放电三极管T导通，输出端v0为低电平 （2）当v11＜2\\3 Vcc，v12＜1\\3 Vcc时，对比器C1输出为高电平，C2输出低电平，根本RS触发器置1，放电三极管截止，输出端v0为高电平。
（3）当v11＜2\\3 Vcc，v12＞1\\3 Vcc时，根本RS触发器R=1、S=1, 触发器状态不变，电路亦保持原状态不变 综合上述分析，可得555定时器功能表如表1所示 表(2) 555定时器功能表 输入 输出 阀值输入（v11） 触发输入（v12） 复位（RD） 输出（vo） 放电管T × ＜2\\3 Vcc 0 0 1 0 导通 截止 导通 ＜1\\3 Vcc 1 ＞2\\3 Vcc ＞1\\3 Vcc 1 ＜2\\3 Vcc ＞1\\3 Vcc 1 不变 不变 假设在电压操纵端（5脚）施加一个外加电（其值在0～Vcc之间），对比器的参考电压将发生变化，电路相应的阀值、触发电平也将随之变化，并影响电路的工作状态 NE555引脚功能介绍如下： 1、为接地端 GND 2、为低电平触发 当2端的输入电压高于1/3 Ucc时，C2的输出为高电平，根本RS触发器保持不变；当输入电压低于1/3Ucc时，C2的输出为低电平，使根本RS触发器置“1”。
