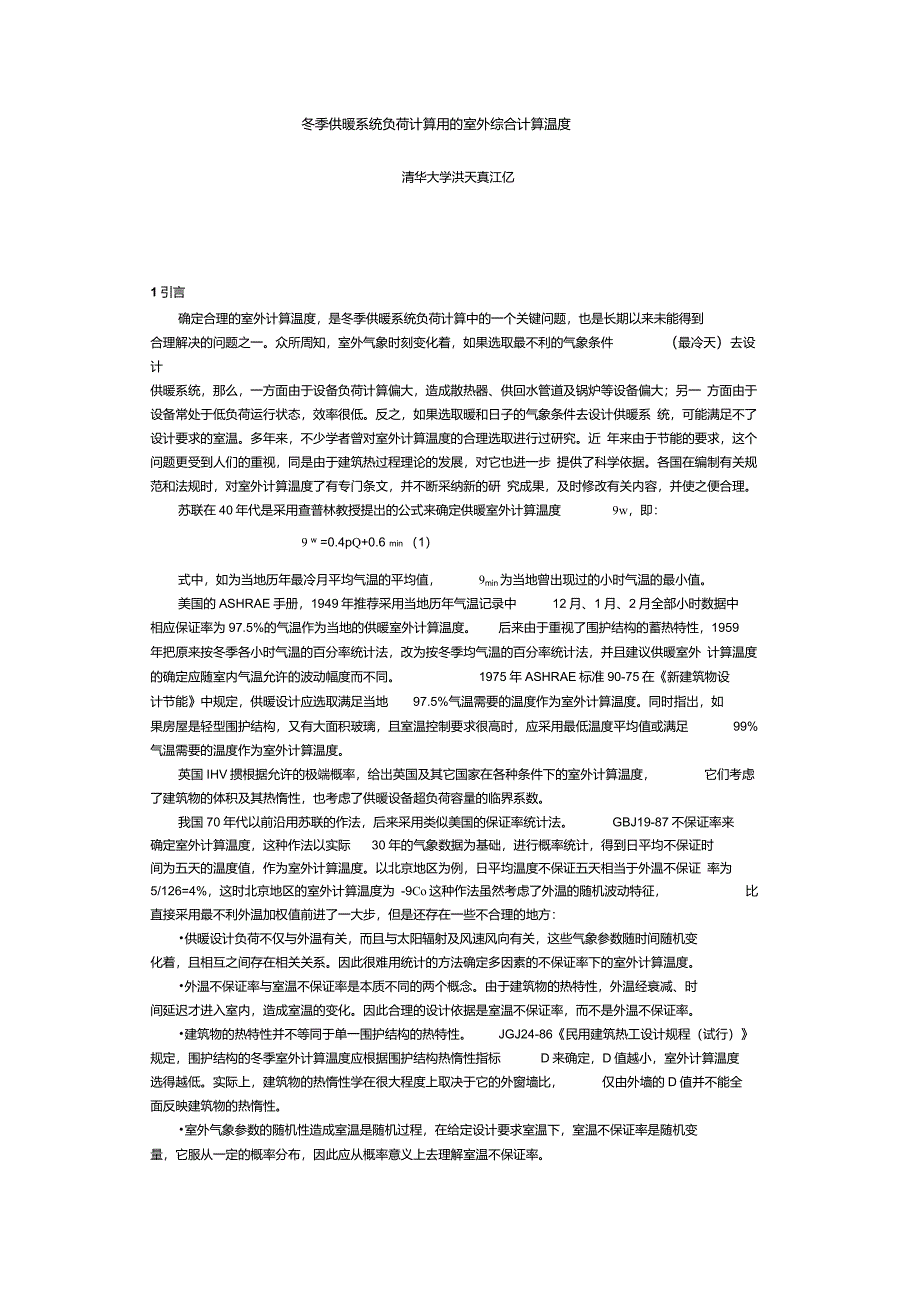

冬季供暖系统负荷计算用的室外综合计算温度清华大学洪天真江亿1引言确定合理的室外计算温度，是冬季供暖系统负荷计算中的一个关键问题，也是长期以来未能得到合理解决的问题之一众所周知，室外气象时刻变化着，如果选取最不利的气象条件 （最冷天）去设计供暖系统，那么，一方面由于设备负荷计算偏大，造成散热器、供回水管道及锅炉等设备偏大；另一 方面由于设备常处于低负荷运行状态，效率很低反之，如果选取暖和日子的气象条件去设计供暖系 统，可能满足不了设计要求的室温多年来，不少学者曾对室外计算温度的合理选取进行过研究近 年来由于节能的要求，这个问题更受到人们的重视，同是由于建筑热过程理论的发展，对它也进一步 提供了科学依据各国在编制有关规范和法规时，对室外计算温度了有专门条文，并不断采纳新的研 究成果，及时修改有关内容，并使之便合理苏联在40年代是采用查普林教授提岀的公式来确定供暖室外计算温度 9w，即：9 w =0.4pQ+0.6 min （1）式中，如为当地历年最冷月平均气温的平均值， 9min为当地曾出现过的小时气温的最小值美国的ASHRAE手册，1949年推荐采用当地历年气温记录中 12月、1月、2月全部小时数据中相应保证率为97.5%的气温作为当地的供暖室外计算温度。
后来由于重视了围护结构的蓄热特性，1959年把原来按冬季各小时气温的百分率统计法，改为按冬季均气温的百分率统计法，并且建议供暖室外 计算温度的确定应随室内气温允许的波动幅度而不同 1975年ASHRAE标准90-75在《新建筑物设计节能》中规定，供暖设计应选取满足当地 97.5%气温需要的温度作为室外计算温度同时指岀，如果房屋是轻型围护结构，又有大面积玻璃，且室温控制要求很高时，应采用最低温度平均值或满足 99%气温需要的温度作为室外计算温度英国IHV掼根据允许的极端概率，给岀英国及其它国家在各种条件下的室外计算温度， 它们考虑了建筑物的体积及其热惰性，也考虑了供暖设备超负荷容量的临界系数我国70年代以前沿用苏联的作法，后来采用类似美国的保证率统计法 GBJ19-87不保证率来确定室外计算温度，这种作法以实际 30年的气象数据为基础，进行概率统计，得到日平均不保证时间为五天的温度值，作为室外计算温度以北京地区为例，日平均温度不保证五天相当于外温不保证 率为5/126=4%，这时北京地区的室外计算温度为 -9Co这种作法虽然考虑了外温的随机波动特征， 比直接采用最不利外温加权值前进了一大步，但是还存在一些不合理的地方：•供暖设计负荷不仅与外温有关，而且与太阳辐射及风速风向有关，这些气象参数随时间随机变化着，且相互之间存在相关关系。
因此很难用统计的方法确定多因素的不保证率下的室外计算温度•外温不保证率与室温不保证率是本质不同的两个概念由于建筑物的热特性，外温经衰减、时间延迟才进入室内，造成室温的变化因此合理的设计依据是室温不保证率，而不是外温不保证率•建筑物的热特性并不等同于单一围护结构的热特性 JGJ24-86《民用建筑热工设计规程（试行）》规定，围护结构的冬季室外计算温度应根据围护结构热惰性指标 D来确定，D值越小，室外计算温度选得越低实际上，建筑物的热惰性学在很大程度上取决于它的外窗墙比， 仅由外墙的D值并不能全面反映建筑物的热惰性•室外气象参数的随机性造成室温是随机过程，在给定设计要求室温下，室温不保证率是随机变量，它服从一定的概率分布，因此应从概率意义上去理解室温不保证率本文试图采用随机分析的方法，根据随机气象模型和状态空间建筑模型，直接求解自然室外温随 机过程，得到冬季供暖期的自然室温的概率分布，从而求得室外综合计算温度前者充分考虑室外气象的随机性与建筑物热特性的综合作用，是根据室温不保证率的概率分布求得的以它为依据，用稳 态传热法计算供暖负荷，就能达到设计要求的室温不保证率及其概率信度2室外综合计算温度求解过程供暖期的室温 Ba(t)可看成自然室温 9(t)与供暖温升 △Bh(t)之各，即9a (t) =9 (t) +△ 9 (t) ( 2)其中，自然室温 9(t)是指建筑物在无供暖设备情况下的室温，供暖温升 △ 9 (t)指供暖造成的室温的升高值。
室外气象随机过程可分解为确定(期望)过程与零均值的随机过程之和，它们作用在建筑物上，造成自然室温 9 (t)也可分解为确定室温 9d(t)与零均值随机室温 9 s(t)之和，即9 (t) =9d (t) +9s (t) (3)房间进行供暖，就是向房间提供热量，使确定室温 9d( t)提高当供暖系统向室内投入的热量(4)P和Cp分别为空气的密度和定为Q时，按稳态传热计算，室温将升高的幅度式中，Ki和Fi分别表示第i个外围护体的传热系数及传热面积, 压比热，n和V分别为房间的换气次数和空气容积5)9-的时间与房间自然室温 9 (t)如果供暖系统向房间的最大供热量为 Qmax，则室温可以升高的最大值 △Qh, max为于是，即使供暖系统投入最大负荷，房间温度仍低于室温设计值 低于给定值9的时间相同9= 9r - △ l9,max ( 6)因此，房间自然室温 (t)低于9 0勺时间的概率就是房间供暖时室温 9 a(t)低于9泊勺时间所占供暖季时间的百分比，也就是房间按照热量 Qmax供暖时室温9a(t)低于设计温度 9 的时间所占供暖季时间的百分比，或称为室温不保证率 tc见(图1)反之，当给定一定概率信度下的室温不保证率时，就可以根据室外气象参数和建筑物热特性， 求得9,从而供暖系统就可以 9作为室外计算温度来求岀供暖设计负荷 Qmax，(7)暮i图1 室温不保证率因此，将00称作在一定概率信度和一定室温不保证率下的供暖系统负荷计算用的室外综合计算温 度。
同于它是由房间的自然室温的不保证率及概率信度决定的，因此，它与房间围护结构的热特性、 外温和太阳辐射的随机性及室温不保证率的取值有关，而与供暖系统无关自然室温低于室外综合计算温度 0的时间与冬季时间(t2-tl )之经tc可具体写为(8)式中，At表示自然室温9 (t)低于9的时间段，见图i所示采用单位阶跃函数 g(x)，其定义为f u fix >0(9)因此tc可改为(10)它也是以0作为供暖系统室外综合计算温度时，室温的不保证率由于自然室温 9( t )是随机过程，tc是随机变量，其概率分布与 90和［ti, t2］有关以北京地区为例，冬季室外气温和太阳辐射可看 成正态过程，于是自然室温9( t)也是正态过程，因此tc近似服从正态分布，经数学推导，最后给出：• C的期望(ii)式中，F (x)为标准正态分布函数， a ( 9 (t))为自然室温 9 (t)的标准偏差tC的方差孤-也伽) ”乃*書巧血) -石巧(12)式中，「12表示自然室温9 ( ni)与9 ( n)的相关系数，oi和a和分别表示9 ( ni)与9 ( n)的标准偏差3算例与分析以北京地区的气象条件和一个房间为例，采用随机分析的方法，求得冬季自然室温在不同室外综合计算温度下的不保证率的概率分布。
选用的房间特征如下：•内部尺寸(m)为4X4X4，中间层•南墙面积i2m2,南窗面积4m2 (对应南窗墙比为25%)，北墙和南墙为外墙，东墙、西墙、楼板和地板为内墙；外墙为 370mm砖墙内外抹灰i0mm，内墙为240mm砖墙内外抹灰i0mm ;只有一 个单层窗户(南窗)；外墙外窗无遮阳•换气次数为ih"•不考虑室内自由得热和家俱的影响•该房间与其上、下、左、右四个房间具有相同的热边界条件图2给出该房间在室外综合计算温度分别为 -5'C、-4C、-3 'C和-2C时自然室温不保证率的概率分布从图2可得如下几点结论:3■13/二/1rF1/ULL二0t窝r\Z4C工*04otnfl1.图2室温不保证率的概率分布（换气1h「1,南窗墙比25%） 图3室温不保证率的概率分布（换气0.5h「1,南窗墙比25%）•不管自然室温不保证率及其概率如保，室外综合计算温度几乎不可能低于 -5C （图2给出，近似100%的概率信度下，自然室温低于 -5C的时间不超过0.3% ）•如果以95%的概率保证自然室温不保证率不超过 5%,那么，室外综合计算温度为-2C ;换言之,在未来的100年里，自然室温低于-2C的进间超过5%的冬季时间的年头只有 5个。
•在相同概率0.9下，如果要求自然室温不保证率不超过 0.1%、0.6%、0.9%和4.2%，那么，室外综合计算温度分别为 5C、4C、-3 'C和2C•如果以概率0.65、0.90和0.99保证自然室温不保证率不超过 1%,那么，室外综合计算温度分别为-3 C、3.5C和 -4 °Co可见，根据给定的概率和自然室温不保证率，由图 2可查岀相应的室外综合计算温度；相同概率下，要求自然室温不保证率越小，那么，室外综合计算温度越低；相同的自然室温不保证率下，概率 信度要求越大，那么，室外综合计算温度越低图3给出房间换气次数为 0.5h-1的情况，图4给出房间南窗墙比为 50%的情况，图5给出房间北 窗墙经为50%的情况这3幅图同样可以从概率意义上去理解室外综合计算温度， 同时还可看出换气次数、南窗墙比和外窗朝向对室外综合计算温度的影响在以概率 0.9保证自然室温不保证率不超过1%的情况下，图2、3、4、5给出的室外综合计算温度分别为 -3.5C、-2 C、-1 C和-5C，可见，换气 次数由1hT降为0.5hT时，室外综合计算温度升高 1.5C ;南窗墙比由25%升高为50%时，室外综合计算温度升高2.5 'C;外窗由朝南改为朝北时，室外综合计算温度降低4结论随机分析的方法从本质上提示了室外气象参数的随机性与室温的随机性之间的内在联系， 真正从概率的角度去确定室外综合计算温度，因此，它是确定冬季供暖系统负荷用室外综合计算温度的科学 方法。
室外综合计算温度（0与围护结构热特性、室外气象参数特性和要求的室温不保证率及其概率信度 有关因此，严格地讲， （要根据具体的房间转护结构热特性和气象参数的随机性，通过比较复杂的计算才能得到已经研究岀的随机气象模型［1］可提供计算（的基础气象数据，已开发的STOAN软件 可以根据具体的建筑物计算出如图 2、3、4、5那种形式的各种室温不保证率和概率信度下的室外综合计算温度进一步的工作是将全国按气候特点分区，分别给岀其随机气象模型，然后对各种房间按 其窗墙比、朝向和轻、中、重型等因素分类，从而得到全国不同地区不同形式的房间在不同的概率信 度和不同的室温不保证率下的供暖室外综合计算温度，此结果将以表格形式或简单的 PC机软件形式给出，以便设计中使用这些工作目前正在进行之中图5 室温不保证率的概率分布图4室温不保证率的概率分布（换气1h「1,南窗墙比25%） （换气1h二南窗墙比50%） 5参考文献1江亿，。
