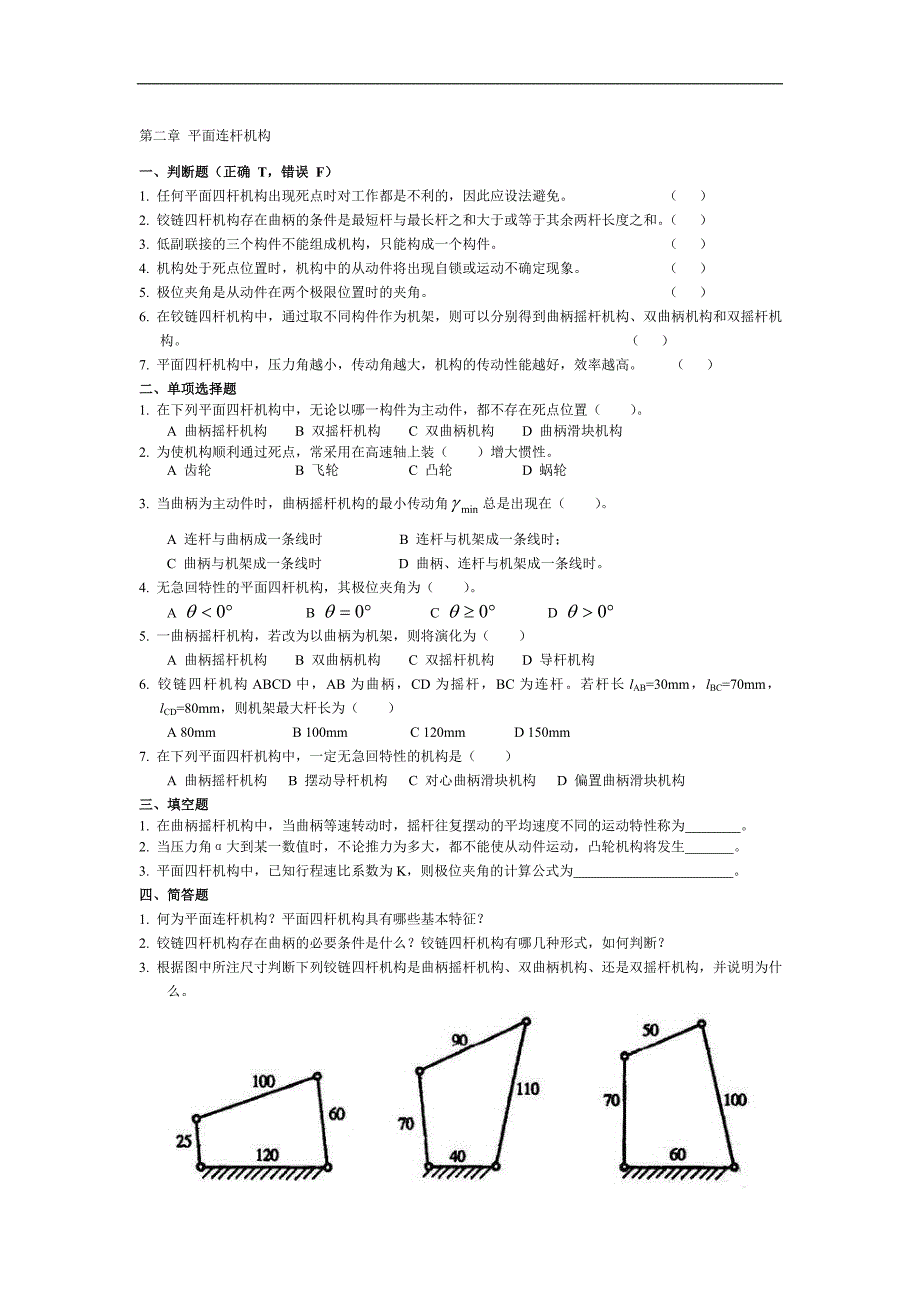

第二章 平面连杆机构一、判断题（正确 T，错误 F）1. 任何平面四杆机构出现死点时对工作都是不利的，因此应设法避免 （ ）2. 铰链四杆机构存在曲柄的条件是最短杆与最长杆之和大于或等于其余两杆长度之和 ）3. 低副联接的三个构件不能组成机构，只能构成一个构件 （ ）4. 机构处于死点位置时，机构中的从动件将出现自锁或运动不确定现象 （ ）5. 极位夹角是从动件在两个极限位置时的夹角 （ ）6. 在铰链四杆机构中，通过取不同构件作为机架，则可以分别得到曲柄摇杆机构、双曲柄机构和双摇杆机构 （ ）7. 平面四杆机构中，压力角越小，传动角越大，机构的传动性能越好，效率越高 （ ）二、单项选择题1. 在下列平面四杆机构中，无论以哪一构件为主动件，都不存在死点位置（ ）A 曲柄摇杆机构 B 双摇杆机构 C 双曲柄机构 D 曲柄滑块机构2. 为使机构顺利通过死点，常采用在高速轴上装（ ）增大惯性。
A 齿轮 B 飞轮 C 凸轮 D 蜗轮 3. 当曲柄为主动件时，曲柄摇杆机构的最小传动角总是出现在（ ）A 连杆与曲柄成一条线时 B 连杆与机架成一条线时；C 曲柄与机架成一条线时 D 曲柄、连杆与机架成一条线时4. 无急回特性的平面四杆机构，其极位夹角为（ ）A B C D 5. 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（ ）A 曲柄摇杆机构 B 双曲柄机构 C 双摇杆机构 D 导杆机构6. 铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆若杆长lAB=30mm，lBC=70mm，lCD=80mm，则机架最大杆长为（ ）A 80mm B 100mm C 120mm D 150mm7. 在下列平面四杆机构中，一定无急回特性的机构是（ ）A 曲柄摇杆机构 B 摆动导杆机构 C 对心曲柄滑块机构 D 偏置曲柄滑块机构三、填空题1. 在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为 。
2. 当压力角α大到某一数值时，不论推力为多大，都不能使从动件运动，凸轮机构将发生 3. 平面四杆机构中，已知行程速比系数为K，则极位夹角的计算公式为 四、简答题1. 何为平面连杆机构？平面四杆机构具有哪些基本特征？2. 铰链四杆机构存在曲柄的必要条件是什么？铰链四杆机构有哪几种形式，如何判断？3. 根据图中所注尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构、还是双摇杆机构，并说明为什么 （1） （2） （3）五、设计题1. 试设计一造型机工作台的翻转机构已知连杆长度，工作台在两极限位置时，且B1和B2在同一水平线上，要求A、D在另一水平线上，且C1点至A、D所在水平线的距离为150mm按比例作图设计该机构，并求取曲柄和连杆的长度（图解法），写出作图过程，并保留作图痕迹2. 试设计一曲柄摇杆机构已知摇杆的长度，机架的长度，摇杆在两个极限位置间的夹角，行程数比系数1）按比例作图设计该机构，并求取曲柄和连杆的长度（图解法）（2）验算设计的机构曲柄是否存在；（3）标注机构的最大传动角及机构处于由极限位置时的压力角。
要求写出作图过程，并保留作图痕迹参考答案一、判断题（正确 T，错误 F）1. F 2. F 3. T 4. T 5. F 6. T 7. T 二、单项选择题1. C 2. B 3. C 4. B 5. B 6. C 7. C 三、填空题1. 急回特性2. 自锁3. 四、简答题1. 由若干个构件用低副联接组成的平面机构称为平面连杆机构平面四杆机构的基本特征包括：急回特性，压力角，死点2. 铰链四杆机构存在曲柄的必要条件是机构中最短杆与最长杆的长度之和小于或等于其余两杆长度之和铰链四杆机构的基本形式有 ①双曲柄机构——最短杆为机架；②曲柄摇杆机构——最短杆为连架杆；③双摇杆机构——最短杆为连杆3. 图（1）为曲柄摇杆机构，原因，则说明该机构中存在曲柄，而最短杆又为连架杆图（2）为双曲柄机构，原因，则说明该机构中存在曲柄，而最短杆又为机架图（3）为双摇杆机构，原因，但是最短杆为连架杆五、设计题1. 设计过程详见参考教材22页，“已知连杆的两个位置设计四杆机构”的内容2. 设计过程详见参考教材23页，“根据行程数比系数设计四杆机构”的内容传动角和压力角的画法见参考教材15页的“二、压力角与传动角”内容。
