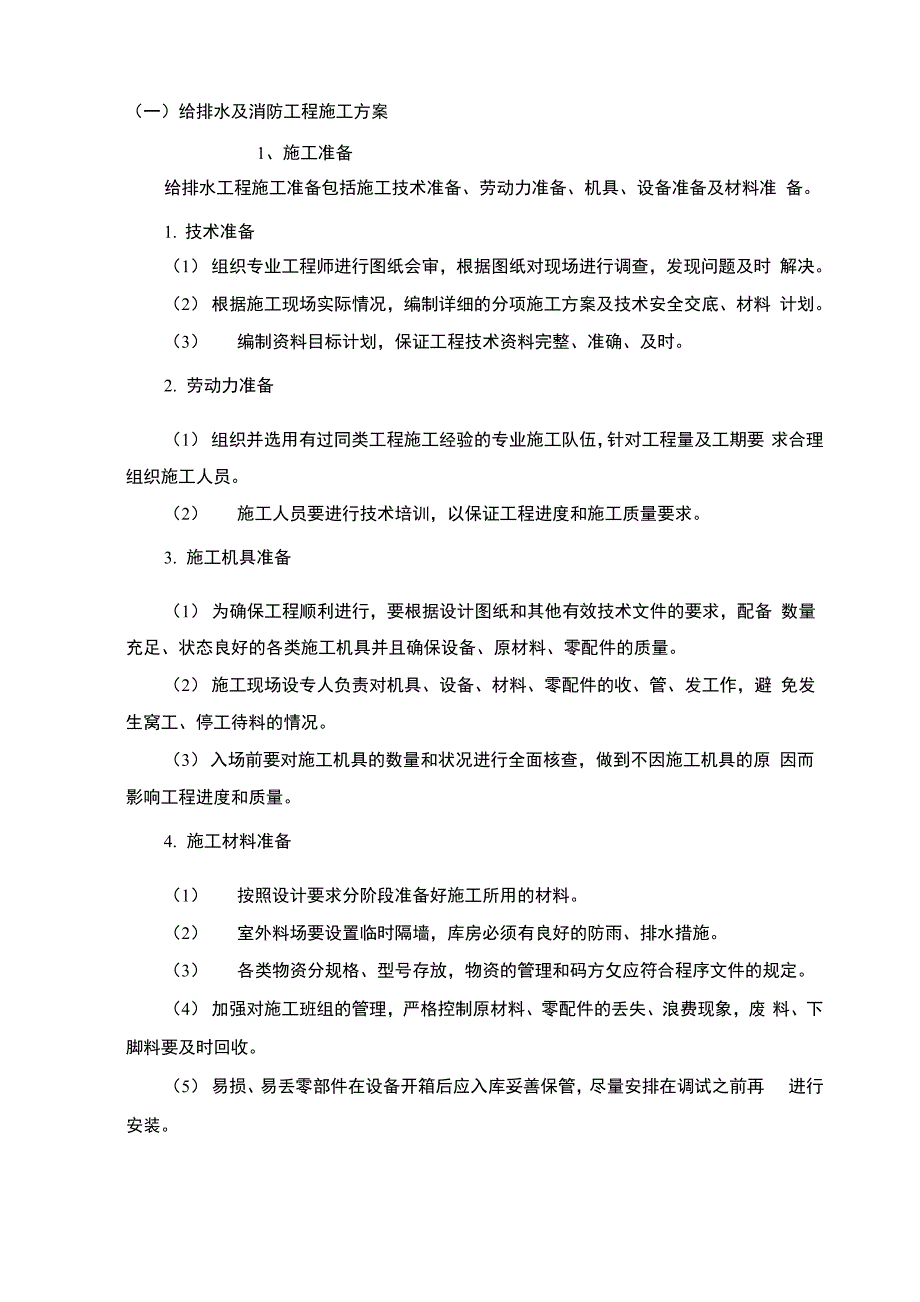

一）给排水及消防工程施工方案1、施工准备给排水工程施工准备包括施工技术准备、劳动力准备、机具、设备准备及材料准 备1. 技术准备（1） 组织专业工程师进行图纸会审，根据图纸对现场进行调查，发现问题及时 解决2） 根据施工现场实际情况，编制详细的分项施工方案及技术安全交底、材料 计划3） 编制资料目标计划，保证工程技术资料完整、准确、及时2. 劳动力准备（1） 组织并选用有过同类工程施工经验的专业施工队伍，针对工程量及工期要 求合理组织施工人员2） 施工人员要进行技术培训，以保证工程进度和施工质量要求3. 施工机具准备（1） 为确保工程顺利进行，要根据设计图纸和其他有效技术文件的要求，配备 数量充足、状态良好的各类施工机具并且确保设备、原材料、零配件的质量2） 施工现场设专人负责对机具、设备、材料、零配件的收、管、发工作，避 免发生窝工、停工待料的情况3） 入场前要对施工机具的数量和状况进行全面核查，做到不因施工机具的原 因而影响工程进度和质量4. 施工材料准备（1） 按照设计要求分阶段准备好施工所用的材料2） 室外料场要设置临时隔墙，库房必须有良好的防雨、排水措施3） 各类物资分规格、型号存放，物资的管理和码方攵应符合程序文件的规定。
4） 加强对施工班组的管理，严格控制原材料、零配件的丢失、浪费现象，废 料、下脚料要及时回收5） 易损、易丢零部件在设备开箱后应入库妥善保管，尽量安排在调试之前再 进行安装6 )与设计、监理及生产厂商要加强联系，对到货物资的数量、质量、型号、 规格严格把关7) 管材、管件等材料应有质量检验部门的产品合格证；管材应标有规格、生 产厂的名称和执行的标准号;管件上应有明显的商标和规格代号;包装上应标有批号、 数量、生产日期和检验代号8) 进场材料应在同一批中抽样进行外观、规格尺寸和配合公差检查，若达不 到规定的质量标准，应按有关标准的规定执行2、给排水管道安装1. 管道加工(1 )弯头煨弯时其曲率半径为管外径的3.5-4倍，较大的冷水管道采用焊接弯 头2 )螺纹应采用套丝机或铰板加工而成螺纹加工时为防止板牙过度磨损和保 持螺纹光滑，规定加工次数：DN < 32mm为1-2次，32 50mm应为2次套丝过程中应经常加油，从最后的1/3长度处起，板牙应逐渐放 松，以便形成锥形螺纹应端正、清楚、完整、光滑，不得有毛刺、舌L丝、断丝和缺 丝长度不得超过螺纹长度的10%。
3 )螺纹加工时，应用力均匀，不得加套管接长手柄的方法进行套丝螺纹连 接时，应在管端螺纹外面敷上填料，用手拧入2-3扣，再用钳子一次装紧，不得倒回， 装紧后应留有螺尾管道连接后，应把挤到螺纹外面的填料消除掉，填料不得挤入管 腔，以免阻塞管路各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧时，应 更换新填料螺纹连接的填料选用铅油麻丝2. 管道系统的预留预埋(1 )预埋流程见附图表2 )施工预埋的技术准备在工程开工后给排水专业的技术员应针对设计施工图确定各给排水系统子项的 穿楼套管、穿墙套管、支吊架在楼板及墙和梁柱上的生根固定位置，并在施工图上标 出，然后根据土建结构自然施工顺序及施工进度计划，编制预埋件的预埋施工时间表， 并在表中注明预埋件的形式、尺寸规格、预埋件所在的轴线位置尺寸、加工件制作时 间、单个预埋件施工时间3 ）施工预埋的技术及质量控制措施1 ）穿楼套管及穿梁、穿墙、防水套管加工和预埋：① 根据所穿构筑物厚度及管径尺寸确定套管规格、长度，下料后套管内刷防锈漆 一道根据构筑物及不同介质的管道，按照设计或施工安装图册中要求进行预制加工， 将预制加工好的套管在浇筑混凝土前按设计要求部位固定好，校对坐标、标高，平正 合格后一次浇筑。
② 管道穿外墙管道需预埋防水套管，防水套管内端与墙面平，外端与外保温外饰 面平给水管道穿越沉降缝时，管道应安装伸缩配件给水引入管，排水排出管与室 外管道协调施工，管道穿楼板，埋地管及沿墙暗装的管道，其管道安装必须与土建施 工密切配合，协同进行③ 管道穿越楼板时，应设置钢套管，并有防水措施管道穿越屋面时，应采取严 格的防水措施穿越管段的前端应设固定支架热水管道穿墙壁时，应配合土建设置 套管；冷水管穿墙时，可预留孔洞，套管或孔洞内径宜为De+50mm④ 同一标高成排套管预留时，应先预制固定好，再进行预留安装2）管道支吊架在楼板上、管井内、墙、梁、柱上〃固定钢板”的加工和预埋：① 根据管道所在构筑物厚度及管道满水时承重情况，设置预埋钢板的厚度、拉筋 的直径、拉筋长度或按照设计或施工安装图册中要求进行预制加工② 托吊架预埋件加工好后，应敲去焊渣，除去铁锈，表面不得刷漆③ 将预制加工好的托吊架预埋件在浇筑混凝土前按设计要求部位固定好，校对坐 标如果安装在垂直构筑物表面上的托吊架预埋件，还要校对其标高，找平找正，同 时做好预检和隐检记录，请施工现场监理工程师验收合格后一次浇筑④ 混凝土浇筑完成后，在未凝固前重新核对吊架预埋件的坐标、标高尺寸。
3. 给水干管安装（1）安装前根据图纸及建筑标高定位线进行测量放线，确定干管位置干管安 装一般在支架安装完成后进行，支架间足巨应符合设计要求可先在主干管中心线上定 出各分支主管的位置，标出主管的中心线，然后将各主管间的管段长度测量记录并在 地面进行下料和预试组装，预制时同一方向的主管保证在同一直线上，且管道的变径 应在分出支管之后进行2）组装好的管子，应在地面进行检查，若有歪斜扭曲，则应进行调直上管 时，应将管道放置在支架上，用预制好的U型管卡将管子固定，防止管道滚落伤人 干管安装后，还应进行最后的校正调直，保证整根管子水平面积和垂直面积在同一直 线上并最后固定牢给水干管按0.002坡度敷设，坡向泄水装置4. 给水立管安装（1） 给水立管分主管、支立管分步预制安装2） 立管安装前首先根据图纸要求或给水配件及卫生器具的种类确定支管的高 度，在地面上画出横线；再用线坠吊在立管的位置上，在墙上弹出或画出垂直线，并 根据立管卡的高度在垂直线上确定出立管卡的位置并画好横线，然后再根据所画横线 和垂直线的交点从上至下统一打洞栽卡3） 两个以上的管卡均匀安装，成排管道或同一房间的立管卡和阀门等的安装 高度要保持一致。
安装打洞时不得随意切断楼板钢筋，必须切断时，需在立管安装后 焊接加固管卡栽好后，再根据干管和支管横线，测出各立管的实际尺寸进行编号记 录，在地面统一进行预制和组装，在检查和调直后方可进行安装4） 上好的立管要进行最后检查，保证垂直度和离墙距离，使其正面和侧面都 在同一垂直线上给水立管每层设管卡，高度距地面1.5m5. 给水支管安装（1） 安装支管前，先按立管上预留的管口在墙面上画出（或弹出）水平支管安 装位置的水平线，并在水平线上按图纸要求画出各分支线或给水配件的位置中心线， 再根据中心线测出各支管的实际尺寸进行编号记录，根据记录尺寸进行下料和预制， 检查调直后进行安装给水立管和装有3个或3个以上配水点的支管始端，以及给水 阀后面按水流方向均应设置可拆装的连接件2） 给水支管安装前核定好冷、热水预留口高度、位置，找平找正后栽支管卡 件当冷、热水管或冷、热水龙头并行安装时，应符合下列规定：1） 上下平行安装，热水管在冷水管上方安装；2） 垂直安装时，热水管在冷水管的左侧安装；6. 排水干管安装（1） 安装排水干管前要先搭设好架子，将托架按设计坡度栽好或栽好吊卡，量 准吊棍尺寸2） 排水管上的吊钩或卡箍应固定在承重结构上，固定间距:横管不得大于2m， 立管不得大于3m。
层高小于或等于4m,立管中部可立一个固定件将预制好的管道 托、吊牢固，并将立管预留口位置及首层卫生洁具的排水预留管口，按室内地平线、 坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时封堵3）排水管（雨水管）坡度按下表要求进行设置（坡度过小或倒坡均会影响使 用效果）7. 排水立管安装（1） 根据施工图校对预留管洞尺寸有无差错，如有偏差则需剔凿楼板洞，剔凿 楼板时按位置画好标记，经结构设计同意后对准标记剔凿，断筋时，按结构要求处理2） 安装立管时上下配合，下层的人把甩口及立管检查口方向找正，上层用木 楔将管在楼板洞处临时卡牢，复核立管垂直度后，将立管粘接牢固3） 立管安装完毕后，配合土建将洞口与管道间隙灌满堵实，并拆除临时支架 立管每层设检查口，高度距安装地面1m8. 排水支管安装（1） 支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊架尺 寸，将预制好的管道抬到架子上，将支管预留口尺寸找准，并固定好支管，然后粘接2） 支管设在吊顶内，末端有清扫口的，将管接至上层地面上，便于清掏排 水支管一定要按规定的坡度进行安装，不允许有倒坡、平坡的现象3 ）支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并配合 土建将楼板孔洞堵严，预留管口装上临时封堵。
9. 管道安装时保证措施（1 ）水平安装的管道要有适当的坡度，给水横管以0.002 ~ 0.005的坡度坡向泄 水装置或配水点，给水引入管应有不小于0.003的坡度坡向室外给水管网排水管道 坡度按管径不同，以图纸给出的坡度为准2 ）沿墙面或楼面敷设的管道采用管卡固定，管卡用钢钉或膨胀螺丝，固定在 依托墙体或楼板上3 ）悬吊安装的管道采用吊架或托架来固定管道，在三通、弯头等管件处和管 道弯曲部位，应增设固定件4 ）暗敷管道的管槽宽度比管道外径宽10~20mm ,管槽深度比管道外径大10 ~20mm ,有管件和管卡的局部地方，应视管件尺寸适当加大加深当管道有保温层时， 孔洞直径、管沟宽度和深度在保温层外再加10 ~ 20mm余量暗设的管道在隐蔽工程 检查验收合格后，再进行土建专业施工5） 在土建施工过程中，配合做好管道穿越墙壁和楼板的预留孔洞或预埋套管 工作，孔洞的直径比管道外径大两号6） 管道安装完，检查坐标、标高、预留口位置和管道变径等是否正确，然后 找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓、U形卡，使其松紧适 度，平正一致7） 管道穿结构处的套管位置调正固定后，填堵管洞，预留口处应加好临时管 堵。
8） 管道安装完成后，应将所有开口管段封闭严密，防止杂物进入，造成管道 堵塞9） 安装完的管道应加强保护，不得利用管道做脚手架的支点或安全带的拉点、 吊顶的吊点，严禁攀踏或借作它用19.3、阀门等安装阀门等部件安装时应注意以下几点：（1） 管道阀门和仪表的安装要严格按图纸进行2） 阀门种类、规格、型号必须符合规范及设计要求3） 阀门进行强度和严密性试验，按批次抽查10%，且不少于一个，合格才可 安装对于安装在主干管上起切断功能的阀门，应逐个做强度及严密性试验4） 阀门的强度试验：试验压力应为公称压力的1.5倍，阀体和填料处无渗漏 为合格5） 严密性试验：试验压力为公称压力的1.1倍，阀芯密封面不漏为合格3、卫生洁具的安装1. 工艺流程：安装准备一卫生洁具及配件检验一卫生洁具安装一卫生洁具配件预装一卫生洁 具稳装一卫生洁具与墙、地缝隙处理一卫生洁具外观检查一通水试验2. 洗脸盆安装：（1 ）洗脸盆零件安装：安装脸盆下水口：先将下水口根母、眼圈、胶垫卸下，将上垫垫好油灰后插入脸 盆排水口孔内，下水口中的溢水口要对准脸盆排水口中的溢水口眼夕卜面加上垫好油 灰的胶垫，套上眼圈，带上根母，再用自制扳手卡住排水。
