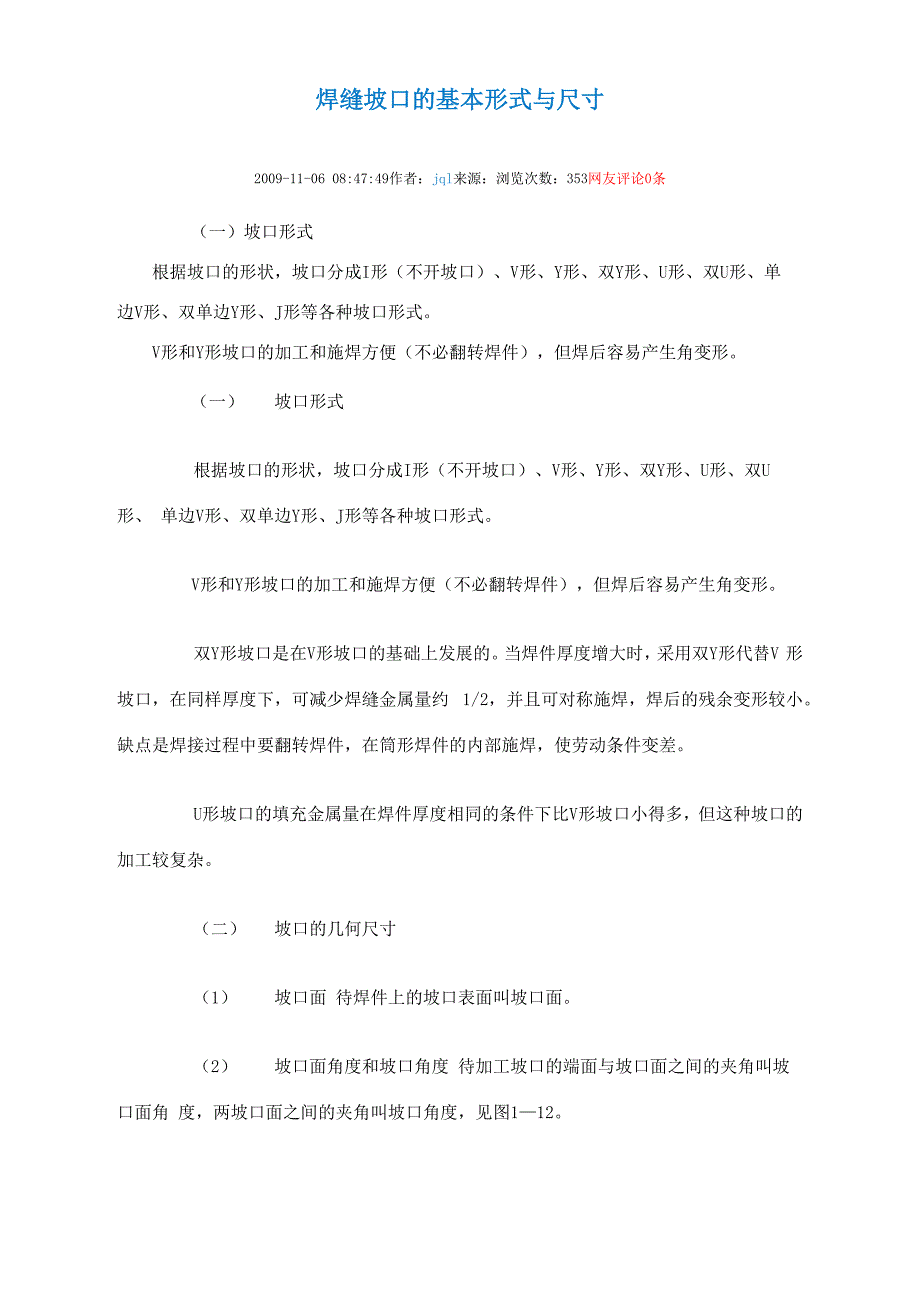

焊缝坡口的基本形式与尺寸2009-11-06 08:47:49作者：jql来源：浏览次数：353网友评论0条（一）坡口形式根据坡口的形状，坡口分成I形（不开坡口）、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式V形和Y形坡口的加工和施焊方便（不必翻转焊件），但焊后容易产生角变形一） 坡口形式根据坡口的形状，坡口分成I形（不开坡口）、V形、Y形、双Y形、U形、双U形、 单边V形、双单边Y形、J形等各种坡口形式V形和Y形坡口的加工和施焊方便（不必翻转焊件），但焊后容易产生角变形双Y形坡口是在V形坡口的基础上发展的当焊件厚度增大时，采用双Y形代替V 形坡口，在同样厚度下，可减少焊缝金属量约 1/2，并且可对称施焊，焊后的残余变形较小 缺点是焊接过程中要翻转焊件，在筒形焊件的内部施焊，使劳动条件变差U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多，但这种坡口的 加工较复杂二） 坡口的几何尺寸（1） 坡口面 待焊件上的坡口表面叫坡口面2） 坡口面角度和坡口角度 待加工坡口的端面与坡口面之间的夹角叫坡口面角 度，两坡口面之间的夹角叫坡口角度，见图1—123) 根部间隙 焊前在接头根部之间预留的空隙叫根部间隙，见图 1—12。
其作用 在于打底焊时能保证根部焊透根部间隙又叫装配间隙4) 钝边 焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边，见图 1—1 2钝边的作用是防止根部烧穿5) 根部半径 在J形、U形坡口底部的圆角半径叫根部半径(见图1—12)它的 作用是增大坡口根部的空间，以便焊透根部。
