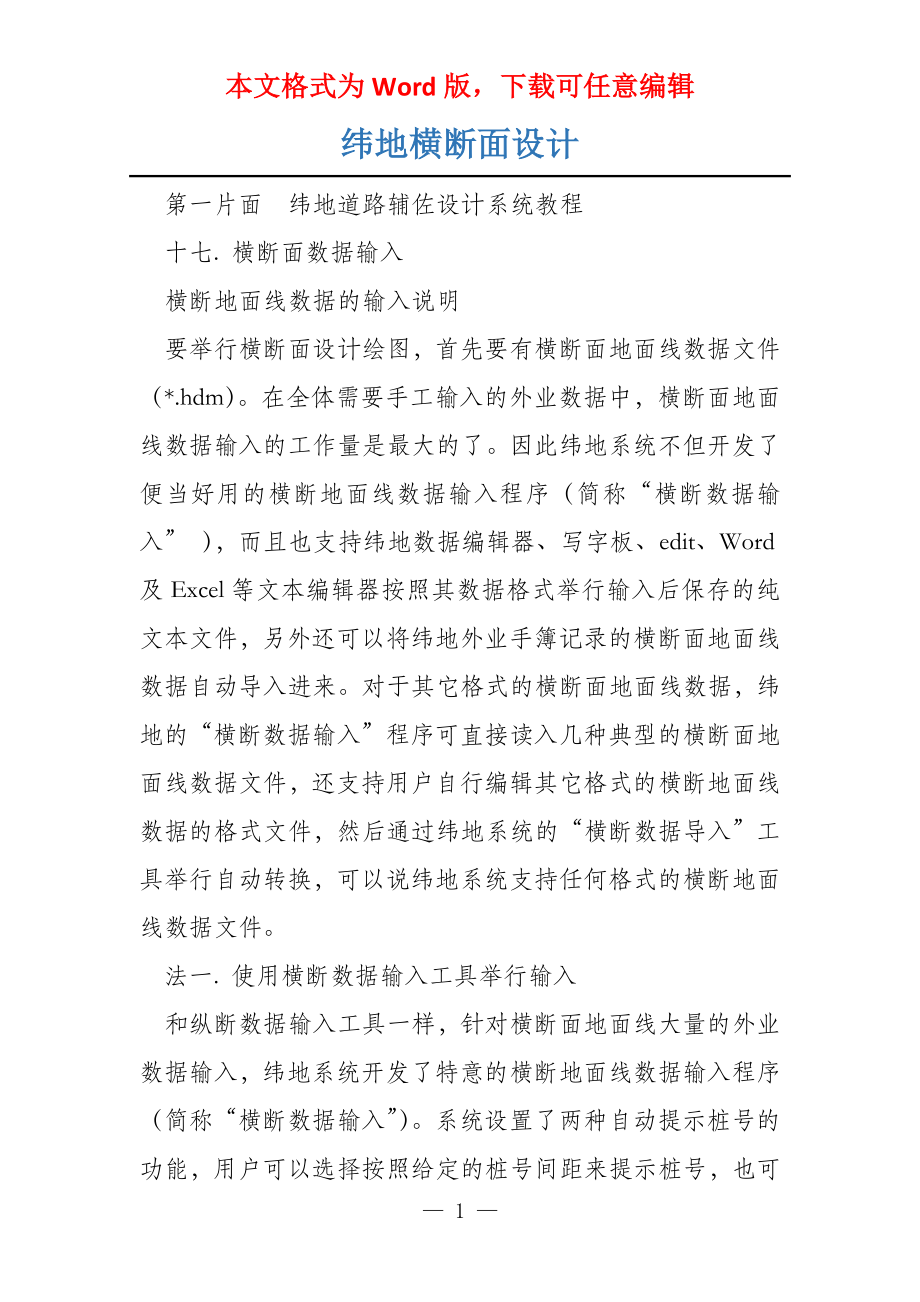

本文格式为Word版，下载可任意编辑纬地横断面设计 第一片面 纬地道路辅佐设计系统教程 十七. 横断面数据输入 横断地面线数据的输入说明 要举行横断面设计绘图，首先要有横断面地面线数据文件（*.hdm）在全体需要手工输入的外业数据中，横断面地面线数据输入的工作量是最大的了因此纬地系统不但开发了便当好用的横断地面线数据输入程序（简称“横断数据输入” ），而且也支持纬地数据编辑器、写字板、edit、Word及Excel等文本编辑器按照其数据格式举行输入后保存的纯文本文件，另外还可以将纬地外业手簿记录的横断面地面线数据自动导入进来对于其它格式的横断面地面线数据，纬地的“横断数据输入”程序可直接读入几种典型的横断面地面线数据文件，还支持用户自行编辑其它格式的横断地面线数据的格式文件，然后通过纬地系统的“横断数据导入”工具举行自动转换，可以说纬地系统支持任何格式的横断地面线数据文件 法一. 使用横断数据输入工具举行输入 和纵断数据输入工具一样，针对横断面地面线大量的外业数据输入，纬地系统开发了特意的横断地面线数据输入程序（简称“横断数据输入”）系统设置了两种自动提示桩号的功能，用户可以选择按照给定的桩号间距来提示桩号，也可以选择根据纵断面地面线文件中的桩号举行自动提示。
启动“横断数据输入”程序，系统首先弹出如图5－1A所示设置对话框由于纵断面地面线中桩高程的桩号一般都是和横断面地面线的桩号是一一对应的，所以大多数处境下须选择其次种方式（按纵断面地面线文件的桩号）自动提示桩号点击“确定”按钮后，弹出横断面地面线输入对话框，其对话框如图5－1B所示用户可使用此对话框便当、快捷地输入外业记录的横断地面线数据 图5－1A 1 道路三维动态可视化几何设计 图5－1B 下面就使用横断数据输入工具举行横断地面线数据输入的概括操作步骤举行细致说明： 1） 选择“数据”菜单下的“横断数据输入”命令，系统弹出如图5－1A所示的对话框，选择“按纵断面地面线文件提示桩号”，点击“确定”按钮； 2） 系统接着弹出“横断数据输入”主对话框，如图5－1B所示，并在对话框中第一行提示出当前工程的路线起点桩号（也就是纵断面地面线文件中的第一个桩号）本例如中由于有断链，所以系统自动在桩号前加上了“A”前缀； 2）直接按回车键，光标移到其次行的第一列，开头举行中桩左侧的横断地面线数据的输入； 3）每一组平距和高差都是从中桩开头往两侧排列，如图5－2所示为左侧横断面地面线，从中心位置开头按照从右到左的依次依次输入平距b1回车，接着输入高差h1回车，持续输入b2回车、输入h2回车，再输入b3回车、h3回车，当要终止本行数据输入时，输入结果一个高差数据后连续键入两次回车，那么系统自动跳到下一行即右侧的数据行。
说明：当该点地面高程高于前一点（往中桩方向为前）地面高程时，高差为正值，反之为负值； 图5－2 2 第一片面 纬地道路辅佐设计系统教程 4）右侧数据的输入同左侧一样，从中心桩号开头，按照从左到右的依次依次输入每一组数据，输入到结果一组数据时，连续键入两次回车，那么系统自动跳到下一行，并自动根据纵断面地面线文件中的桩号提示出桩号； 5）键入回车键，系统跳到下一行即该桩号左侧地面线数据行，按照上述3）、4）步的操作完本金桩号左、右侧横断面地面线数据的输入； 6） 按照上述步骤依次输入每一个桩号的左右横断面地面线数据，数据输入完成后，点击“存盘”按钮，系统自动提示文件的保存路径和文件名，点击“保存”按钮，系统将该数据文件保存为*.hdm文件，并自动将该文件添加到“工程管理器”中 留神：由于横断面地面线数据量很大，用户在输入横断面地面线数据的过程中可随机举行存盘的操作，以免由于其它操作造成可能的系统意外中断，使输入的数据来不及而损失在输入过程中假设展现输入错误，可使用方向键回到该数据或者使用鼠标点击该数据重新输入即可 5．1．4 横断面不同数据格式的转换 假设用户已有的横断面地面线数据文件是相对于中桩的数据格式，即横断面地面线上的每一个节点的平距和高差都是相对于中桩的平距和高差，或者用户在“横断数据输入”程序中输入的数据是相对于中桩的平距和相对于中桩的高差，纬地系统特意开发了“横断数据转换”功能，如图5－5所示，可以很便当地将相对于中桩的横断面数据文件转换为纬地系统需要的相对于前点的横断面地面线数据文件。
另外还可以将纬地系统的相对于前点的横断面地面线数据转换为其它有的软件需要的相对于中桩的横断面地面线数据文件 图5－5 5．1．5 其它格式的横断地面线数据的导入 针对各种格式的横断面地面线数据文件，纬地系统不光能够直接读入几种典型的横断面地面线数据文件，还有一个最大的特色，就是支持用户自行编辑所得到的其它任何格式的横断面地面线数据文件的格式文件，然后通过纬地系统的“横断数据导入”工具就可以自动转换为纬地系统的横断面地面线数据文件了 1） 读入其它格式的横断地面线数据文件 当工程中还没有添加横断面地面线数据文件时，或者在“横断数据输入”工具中执行“新建”命令，那么“横断数据输入”工具界面的“文件”菜单下的导入命令就会亮显，如图5－6所示可以直接读入Card/1、HEAD、南方Cass等软件格式的横断面地面线数据文件 例如欲将Card/1软件格式的横断面地面线数据文件导入到纬地系统中，执行“文件”菜单下的“导入Card/1 3 道路三维动态可视化几何设计 横断地面线”命令，系统弹出一对话框，指定需要举行导入的Card/1格式的横断面地面线文件，点击“开启”按钮，系统自动将该数据文件读入到纬地系统的“横断数据输入”程序中，点击“保存”按钮，那么该文件自动保存为纬地系统的横断面地面线数据文件（*.hdm）。
图5－6 2） 用户自定义格式的横断面地面线数据的导入 假设用户已有的横断面地面线文件不是可以直接导入的一种数据格式，用户可以通过自定义该数据文件的格式，建立一个格式文件（*.fmt），就可以通过纬地系统的“数据”菜单下的“横断数据导入”命令，将该文件转换为纬地系统需要的横断面地面线数据文件（*.hdm）此功能的开发，可以说纬地系统支持任何格式的横断地面线数据文件 下面以一个简朴的例子举行说明： 例如用户在外业测量期间，使用纬地数据编辑器或记事本等文本编辑工具举行横断面地面线数据的测量记录，由于是测量时举行记录，不便于统计每侧数据的组数，所以在记录时可以不输入每侧数据的组数，其记录的横断面地面线数据格式如下： 0 （桩号） 2 -1.2 2 -1 3 0 2 -2 3 -1.5 （左侧平距和高差） 4.5 0 2 2 2 1 3 1 4 2.5 2 1 （右侧平距和高差） 20 （桩号） 1.5 0 3 -1.2 3 -1.5 4 -1 （左侧平距和高差） 3 0 2 0.5 2 1 2 1.5 2 2 2 1.5 2 1 （右侧平距和高差） 将该数据保存，文件名假定为G101.txt。
横断面地面线数据的导入方法如下： ① 运行纬地数据编辑器或记事本，执行文件菜单下的“开启”命令，找到C:\\Hint40目次下的“其它横断面格式”文件夹中的“纬地道路横断面格式（HintCAD）.fmt”开启 4 第一片面 纬地道路辅佐设计系统教程 ② 根据该文件中对各个命令的说明（每行行首带*的片面），在命令说明行末将上面举例列举的数据格式利用这些命令举行描述由于该例如数据根本和纬地系统的横断面地面线数据格式一样，只是在每行的平距、高差前没有组数，可以直接将该文件中结果三行数据说明中的断面左侧组数“ZZSH”和断面右侧组数“YZSH”删除即可如图5－7所示，上面列举的是全体命令的细致说明，结果三行的内容即是对上面的例如数据的格式说明 图5－7 ③ 点击“文件”菜单中的“另存为?”命令，在弹出的保存对话框中确认文件的保存路径在C:\\Hint40\\其它横断面格式，输入文件名如“外业横断面格式.fmt”，点击“保存”按钮完成数据格式的定义 ④ 执行纬地系统“数据”菜单下的“横断数据导入”命令，系统弹出横断数据导入对话框，如图5－8所示，在第一栏中指定需要举行导入的文件，如D盘“数据”文件夹中的“G101.txt”数据文件，在其次栏的下拉列表中选择数据格式为“外业横断面格式”，在第三栏中点击“?”按钮指定输出为纬地数据格式的横断面地面线文件的保存路径和文件名，如保存在D盘“数据”文件夹，文件名为“G101－1”，系统默认其扩展名为hdm。
点击“保 5 — 8 —。
