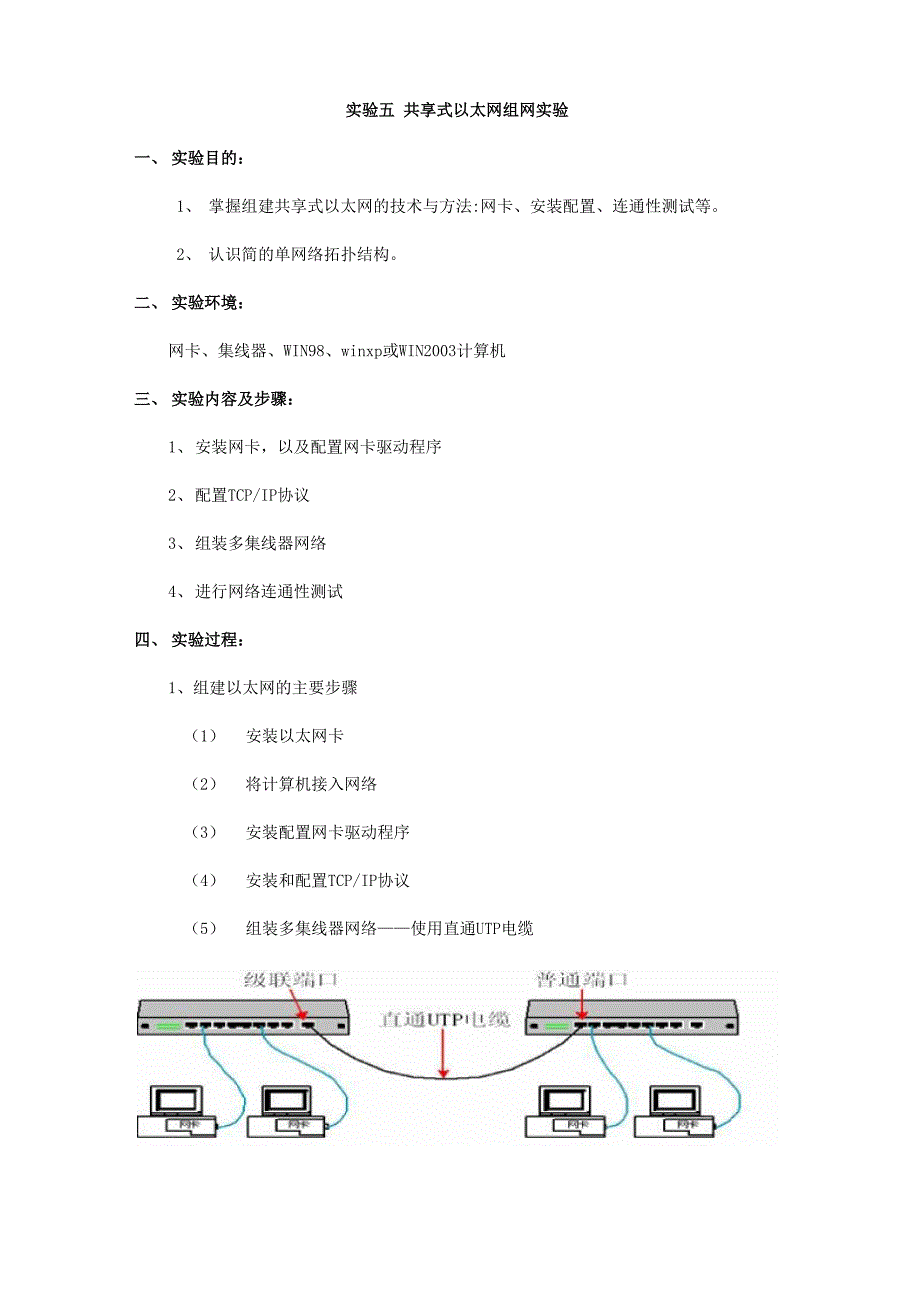

实验五 共享式以太网组网实验一、 实验目的：1、 掌握组建共享式以太网的技术与方法:网卡、安装配置、连通性测试等2、 认识简的单网络拓扑结构二、 实验环境：网卡、集线器、WIN98、winxp或WIN2003计算机三、 实验内容及步骤：1、 安装网卡，以及配置网卡驱动程序2、 配置TCP/IP协议3、 组装多集线器网络4、 进行网络连通性测试四、 实验过程：1、组建以太网的主要步骤（1） 安装以太网卡（2） 将计算机接入网络（3） 安装配置网卡驱动程序（4） 安装和配置TCP/IP协议（5） 组装多集线器网络——使用直通UTP电缆（6）组装多集线器网络——使用交叉UTP电缆2、 网卡驱动程序的安装和配置：① 驱动程序的主要功能：实现网络操作系统上层程序与网卡的接口；② 网卡驱动程序因网卡和操作系统的不同而异；③ 驱动程序一般随同网卡一起发售，但有些常用的驱动程序也可以在操作系统安装盘 中找到；操作系统 会自动安装好驱动程序④ 在支持“即插即用”的操作系统中使用“即插即用”型网卡，不需要手工安装和配 置（中断号的分配等）；只要安装好驱动程序即可⑤ 手工安装（Windows系统）：开始|设置|控制面板|添加/删除硬件；再根据提示进 行操作。
3、 TCP/IP协议的安装和配置（1）通过控制面板网络选项，添加TCP/IP协议从控制面板选中“网络”双击，如果在网络组件中没有发现“ TCP/IP ”兼容协议，则 需要点击“添加”，然后双击对话框中的“协议”在左边厂商中选择“ Microsoft”，右边网络协议里选择“TCP/IP”，然后按“确定”在网络组件中增加了“ TCP/IP ”兼容协议，按“确定”2） TCP/IP协议的配置打开“本地连接属性”，选择“Internet协议（TCP/IP）”，然后再单击“属性” 钮出现“Internet协议（TCP/IP）属性”对话框常规|匿鸳时使用：| Realtek RTL3139 （A.） FCI Fast Ethernet Adapter配置霸此连接使用下列选定的组件迫）：/有JHAnk IFX/SFX/NrtBIOS Compatible Transport. ■4 iTNetBEUI Protocol寸 V"lnternet 协议（TCF/IF）V'连接后在任曾栏中显示图标也）确定 取消在该对话框中，选择“使用下面的IP地址”单选框，在IP地址框中输入相应的IP地 址和子网掩码，然后单击“确定”返回按钮。
4、网络连通性测试方法：（1）观察集线器和网卡状态指示灯的变化将网线一端插入集线器的RJ45端口，一端插入网卡的RJ45端口，这时观察端口边的指 示灯变化情况如果指示灯亮，表明网络连接正常；如果指示灯亮，并且闪，表明这时有数 据传输2）利用高层命令和软件（如ping命令等）五、 实验总结通过这个实验让学生掌握共享式以太网组建的要领，掌握怎样来安装网卡，以及配置 TCP/IP协议，以及网络连通的各种测试方法六、 实验思考题（1） 连接在同一网段上的计算机，如果有两台或两台以上的计算机使用相同的IP地址， 会出现什么情况？（2） 如果在一个网络中，某台计算机ping另外一台主机不通，而ping其他IP主机均 能通，则故障的可能原因有哪些？。
