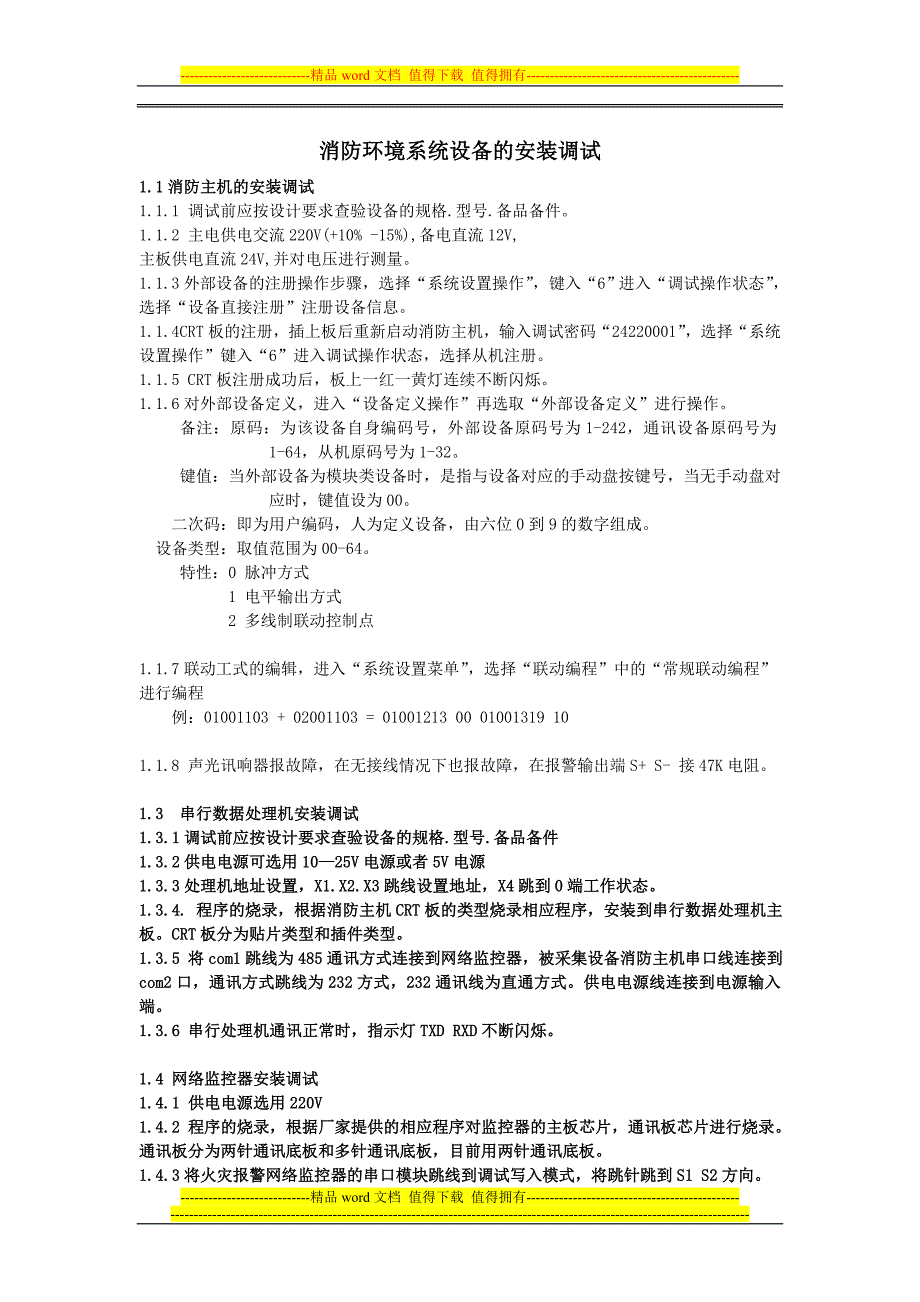

调试维护手册.doc_第1页
1/21

精品word文档 值得下载 值得拥有----------------------------------------------消防环境系统设备的安装调试1.1消防主机的安装调试1.1.1 调试前应按设计要求查验设备的规格.型号.备品备件1.1.2 主电供电交流220V(+10% -15%),备电直流12V,主板供电直流24V,并对电压进行测量1.1.3外部设备的注册操作步骤,选择“系统设置操作”,键入“6”进入“调试操作状态”,选择“设备直接注册”注册设备信息1.1.4 CRT板的注册,插上板后重新启动消防主机,输入调试密码“24220001”,选择“系统设置操作”键入“6”进入调试操作状态,选择从机注册1.1.5 CRT板注册成功后,板上一红一黄灯连续不断闪烁1.1.6对外部设备定义,进入“设备定义操作”再选取“外部设备定义”进行操作 备注:原码:为该设备自身编码号,外部设备原码号为1-242,通讯设备原码号为1-64,从机原码号为1-32 键值:当外部设备为模块类设备时,是指与设备对应的手动盘按键号,当无手动盘对应时,键值设为00 二次码:即为用户编码,人为定义设备,由六位0到9的数字组成。

设备类型:取值范围为00-64 特性:0 脉冲方式 1 电平输出方式 2 多线制联动控制点 1.1.7联动工式的编辑,进入“系统设置菜单”,选择“联动编程”中的“常规联动编程”进行编程例:01001103 + 02001103 = 01001213 00 01001319 101.1.8 声光讯响器报故障,在无接线情况下也报故障,在报警输出端S+ S- 接47K电阻1.3 串行数据处理机安装调试1.3.1调试前应按设计要求查验设备的规格.型号.备品备件1.3.2供电电源可选用10—25V电源或者5V电源1.3.3处理机地址设置,X1.X2.X3跳线设置地址,X4跳到0端工作状态1.3.4. 程序的烧录,根据消防主机CRT板的类型烧录相应程序,安装到串行数据处理机主板CRT板分为贴片类型和插件类型1.3.5 将com1跳线为485通讯方式连接到网络监控器,被采集设备消防主机串口线连接到com2口,通讯方式跳线为232方式,232通讯线为直通方式供电电源线连接到电源输入端1.3.6 串行处理机通讯正常时,指示灯TXD RXD不断闪烁。

1.4 网络监控器安装调试1.4.1 供电电源选用220V1.4.2 程序的烧录,根据厂家提供的相应程序对监控器的主板芯片,通讯板芯片进行烧录通讯板分为两针通讯底板和多针通讯底板,目前用两针通讯底板1.4.3将火灾报警网络监控器的串口模块跳线到调试写入模式,将跳针跳到S1 S2方向1.4.4 启动sscom串口软件,设置波特率:115200 数据位8 停止位1 校验位 无1.4.5 在sscom窗口下进行如下调试 例:myip 192.168.0.100 Gateway 192.168.0.1 Mask 255.255.255.0在sscom窗口下选取HEX发送选项,在HEX字符串输入框输入Ff aa bb f0 01 02 03 04 05 06 0d 设MAC地址,ff aa bb 命令格式 f0 表示MAC地址,F1表示TCP,F2表示UDP, 0d命令的结束 Ff aa bb f1 4660 4660 0d 设对方和接收方TCP端口 Ff aa bb f2 4660 4660 0d 设对方和接收方UDP端口1.4.6 调试完成后保存退出sscom软件,关闭火灾报警网络监控器,将跳线跳回设备状态重启监控器。

1.4.7 网络监控器对开关量和串行处理机进行注册方法如下,在主界面下按延时键,输入厂家密码991220,稍候界面会给出注册结果提示,提示内容为-----通道号:注册结果注册结果为NO的表示该通道为空闲,注册结果为CJ的表示该通道连接了处理机,处理机地址即为通道号1.4.8 检查注册结果,如果不一致检查线路连接,跳线设置是否正确1.4.9上位机接口设置,进入系统设置,选择上位机接口设置→号码设置,输入中心站点管理主机IP1.4.10 注册成功后,用短接开关量通道及烟熏方式检测消防和环境报警的输出1.4.11 网络监控器“打网机故障”报警,按“8键”输入密码“991220”,选择“禁用打网机”一、 软件的安装1. 安装数据库SQL Server 2000、加有温湿度水浸消防软件需安装. Net框架补丁2. 安装消防软件(服务器和客户端、TCP数据连接、配置(config修改)、加密狗二、 程序:1. 开关量主板程序V103、开关量分板程序V104、监控器主板程序、通讯板程序、串行处理机程序、三、 开关量处理机设置:1. 将开关量X5、X6跳至“232”端,进入调试状态!2. 将X4跳至“0”,进入调试状态!3. 将232串口线“2”针接TX、“3”针接RX、“5”针接“GND” 4. 软件SSCOM32设置:波特率:9600 数据位:8 停止位“1”校验位:NONE 流控制:NONEHEX“√”、发送HEX显示“√”5. 发送程序:对单通道:例水浸:cc 0f 03 01 00 00 01 00 01多多通道:将“cc”改为“bb”后面设备号和通道号则为:00 00 00 00 00 温湿度问题:当前端设备(温湿度)拨码错误时,软件界面会只有温度,没有湿度或当前软件界面有错误显示温度值时,只是前端有温湿度设备拨码错误!3.2.中心视频消防服务器的搭建与维护2.1 中心采用工控机作为服务器,操作系统可采用2000服务器版或2003服务器版.2.2 GSTnet火灾自动报警联网监控管理系统需SQL2000数据库的支持. SQL 2000在安装过程中选择用混合验证模式。

2.3 建立GSTDATA数据库并备份数据库至安装目录下的BACKUP目录下,将火灾自动报警管理系统安装目录下的GSTDATA_4.221(NULL).bak替换为原备份文件并还原数据库 备份数据库备份之BACKUP目录下将GSTNet SERVER4安装目录下的GSTDATA_4.221文件拷到BACKUP目录下替换为原备份文件还原数据库2.4 选择“控制面板“__“性能与维护”__“管理工具”中“数据源(ODBC)进行设置数据源与服务器的选择更改默认的数据库为GSTDATA测试数据源2.3 中心客户端软件配置文件的相应修改 2.3.1打开安装文件所在目录 C:\Program Files\GST200_CLient\config更改IP地址,端口号和自定义软件名称2.3.2打开安装文件所在目录C:\Program Files\GST200_SERVER修改相关数据2.3.3打开安装文件所在目录C:\Program Files\网络监控\config修改相关数据2.4启动GSTnet火灾自动报警联网监控管理系统—系统管理——数据维护设置内容包括:设备类型,设备编号,IP地址,名称,,地址。

2.5中心管理软件需导入地图,当报警信息上传时,显示其相应报警点,各个地图存放路径如下C:\progrom file\GSTnet__client 市区图存放路径C:\progrom file\GSTnet__client\pic 环境和消防分层图存放路径2.6在分层图上进行探测器的标注,标注探测器时要选取相对应的通道号,即处理机在网络监控器上的注册通道号2.7 中心视频客户端安装“网络视频监控系统3.5版升级版2.8 根据DVR通道名称相应修改客户端软件的通道名称,客户端软件的修改只针对软件本身的用户起作用,不同的主机不同的用户需再次设置2.9 在软件中对通道命名时,要做到前后对齐,所有通道命名后视觉上要达到上下垂直对齐,做到一目了然的效果2.10中心客户端软件在有权限的前提下可对DVR进行远程修改视频监控调试手册为了方便以后工程的施工,针对我公司工程常用的设备,特整理以下调试手册,本手册只针对现行所使用的相关产品,对于以后新加的设备将另行制作相关调试手册1、现行使用主要产品列表:设备名称设备型号三星固定摄像机SCC-B2307P三星一体化摄像机SCC -4207P三星智能高速球SCC- C6407P海康威视硬盘录像机DS-8016HS海康威视键盘DS-1003K三星镜头护罩YAAN4409、YAAN4512YAAN云台Mainvan解码器2.1设备的初调:固定摄像机(SCC-B2307P):常按2秒“ENTER” 设置键,进入摄像机主菜单:光圈:自动光圈背光补偿:关彩色/黑白:自动快门:自动×6移动:慢白平衡:自动跟踪同步:内同步(使用DC电源时无法使用)专有功能:清晰度12.2镜头调节:图象清晰不失真,色彩无偏差。

可以通过人的视觉观察判断图象的清晰度,除此之外可以结合多个图象对比调节镜头一体机的清晰度应通过对比排除图象不清晰的摄像机,不清晰的应及时更换菜单的设置:按ENTER键进入菜单后,用方向键选择子菜单,按ERNTER键确认所选子菜单进入下一层菜单进行设置设置完成后选择退出保存项,确定按ENTER键退出菜单2.3固定摄像机(SCC-B2315)菜单设置:常按2秒“ENTER” 键,进入摄像机主菜单;光圈:自动光圈 彩色/黑白:自动快门:自动×4聚焦: 一次聚焦移动:标准白平衡:自动跟踪1同步:内同步(使用DC电源时无法使用)专有功能:清晰度0 数字降噪开,防闪烁开2.4一体化摄像机(SCC-B4203P) 菜单设置:上/下键:分别用作变焦长/变焦近健;左右键:分别用作聚焦远/聚焦近键[快速(1秒内)按下[SET UP](设置键)开关以启动AF(自动对焦)功能]常按3秒(SET UP)设置键,进入摄像机主菜单:光圈:自动光圈快门:自动×4移动“标准”白平衡:自动跟踪聚焦模式:自动聚焦彩色/黑白:自动模式专用功能:清晰度02.5三星智能高速球:设置波特率为:9600(5:OFF,6:ON)协议为:PELCO-D(1:NO、2:OFF、3:NO、4:NO),2400(5:ON,6:ON)协议为:PELCO-D(1:NO、2:OFF、3:NO、4:NO),地址码:SW01为百位、SW02为十位、SW03为个位如果设置地址为一的拨发是SW01 0、SW02 0、SW03 1;地址是101时,SW01 1、SW2 0、SW3 1。

菜单的调用:调预制位法,PELCO-D协议可直接调第95号预制位调菜单,其退出方法相同彩色/黑白:自动模式变焦速度:。
