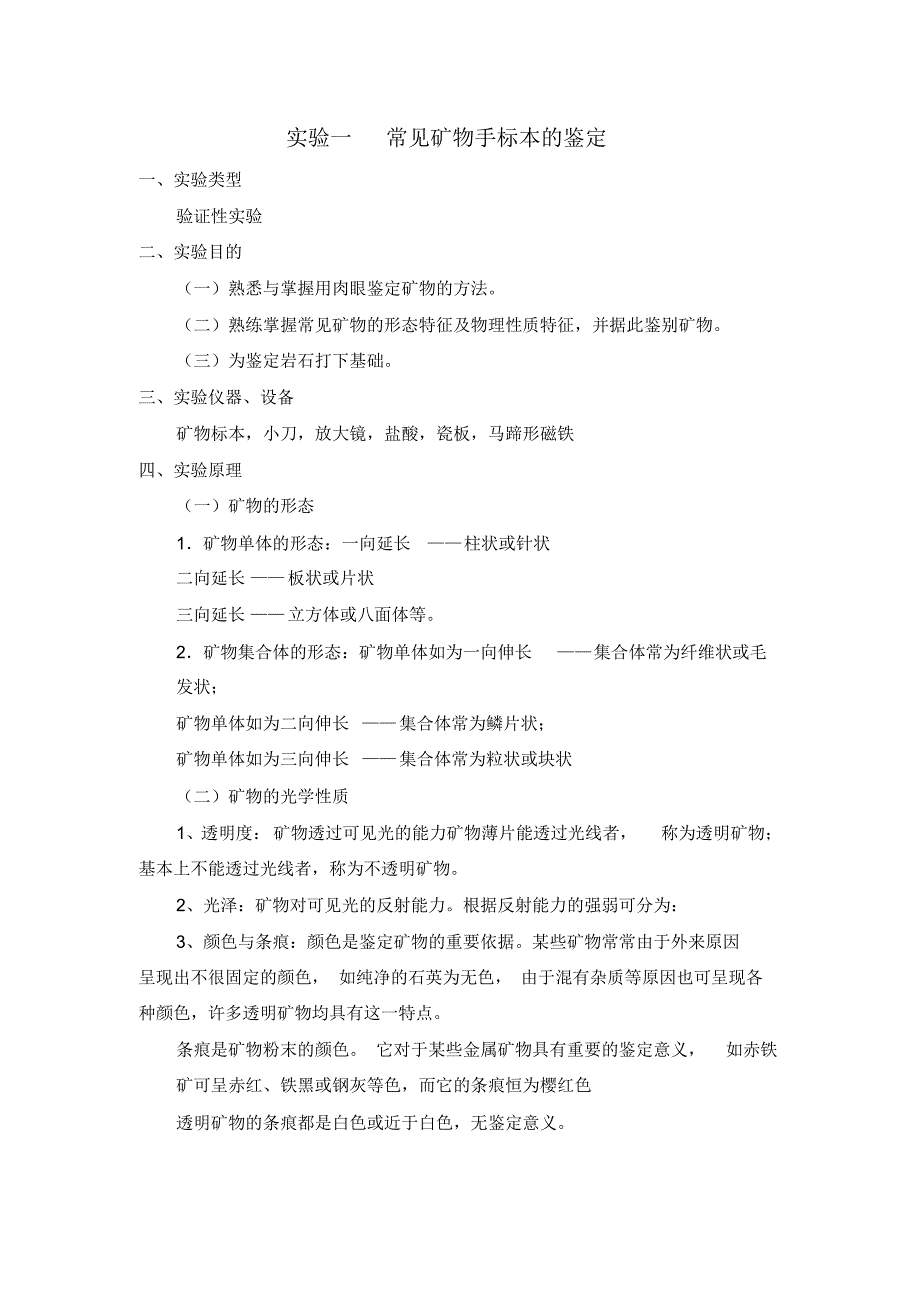

实验一常见矿物手标本的鉴定一、实验类型验证性实验二、实验目的（一）熟悉与掌握用肉眼鉴定矿物的方法二）熟练掌握常见矿物的形态特征及物理性质特征，并据此鉴别矿物三）为鉴定岩石打下基础三、实验仪器、设备矿物标本，小刀，放大镜，盐酸，瓷板，马蹄形磁铁四、实验原理（一）矿物的形态1．矿物单体的形态：一向延长——柱状或针状二向延长 ——板状或片状三向延长 ——立方体或八面体等2．矿物集合体的形态：矿物单体如为一向伸长——集合体常为纤维状或毛发状；矿物单体如为二向伸长 ——集合体常为鳞片状；矿物单体如为三向伸长 ——集合体常为粒状或块状（二）矿物的光学性质1、透明度：矿物透过可见光的能力矿物薄片能透过光线者，称为透明矿物；基本上不能透过光线者，称为不透明矿物2、光泽：矿物对可见光的反射能力根据反射能力的强弱可分为：3、颜色与条痕：颜色是鉴定矿物的重要依据某些矿物常常由于外来原因呈现出不很固定的颜色， 如纯净的石英为无色， 由于混有杂质等原因也可呈现各种颜色，许多透明矿物均具有这一特点条痕是矿物粉末的颜色 它对于某些金属矿物具有重要的鉴定意义，如赤铁矿可呈赤红、铁黑或钢灰等色，而它的条痕恒为樱红色透明矿物的条痕都是白色或近于白色，无鉴定意义。
三）矿物的力学性质1、硬度：在肉眼鉴定中，主要指矿物抵抗外力刻划的能力通常用摩氏硬度计作为标准进行测量2、解理：晶体受到打击时能够沿着一定结晶方向分裂成为平面（即解理面）的能力3、断口： 断口是矿物受外力打击后不沿固定的结晶方向断开时所形成的断裂面四）常见矿物特征滑石Mg3[Si4O10](OH)8单晶体为片状，通常为鳞片状、放射状、纤维状、块状等集合体无色或白色解理面上为珍珠光泽平行片状方向有极解理薄片具挠性相对密度 2.58—2.55石膏Ca[SO4] ·2H2O 单晶体常为板状 集合体为块状、 粒状及纤维状等为无色或白色 有时透明玻璃光泽，纤维状石膏为丝绢光泽有极好解理，易沿解理面劈开成薄片薄片具挠性相对密度2.30—2.37石膏中透明而呈月白色反光者称透明石膏，纤维状者称纤维石膏， 细粒状者称雪花石膏方解石 CaCO3常发育成单晶，或晶簇、粒状、块状、纤维状及钟乳状等集合体纯净的方解石无色透明因杂质渗人而常呈白、灰、黄、浅红（含Co、Mn)、绿（含 Cu)、蓝（含 Cu)等色玻璃光泽易沿解理面分裂成为菱面体相对密度 2.72遇冷稀盐酸强烈起泡萤石 CaF2常能形成块状、粒状集合体，或立方体及八面体单晶。
颜色多样，有紫红、蓝、绿和无色等透明玻璃光泽易沿解理面破裂成八面体小块相对密度 3.18磷灰石Ca5[PO4]3(F,Cl,OH) 常为六方柱状之单晶，集合体为块状、粒状、肾状及结核状等纯净磷灰石为无色或白色，但少见一般呈黄绿色可以出现蓝色、紫色及玫瑰红色等玻璃光泽硬度 5断口参差状断面为油脂光泽相对密度2.9-3.2正长石 K[AlSi3O8] 单晶体常为柱状或板柱状常为肉红色，有时具有较浅的色调玻璃光泽硬度 6有两组方向相互垂直的解理相对密度2.54—2.57斜长石 Ca[Al2Si2O8] 单晶体为板状或板条状常为白色或灰白色玻璃光泽硬度6—6.52有两组解理，彼此近于正交相对密度2.61—2.75石英 SiO2常发育成单晶并形成晶簇， 或成致密块状或粒状集合体 纯净的石英无色透明，称为水晶石英因含杂质可呈各种色调例如含Fe+3呈紫色者，称为紫水晶；含有细小分散的气态或液态物质呈乳白色者，称为乳石英 石英晶面为玻璃光泽，断口为油脂光泽，无解理硬度7 贝壳状断口相对密度2.65隐晶质的石英称为石髓（玉髓） (chalcedony)，常呈肾状、钟乳状及葡萄状等集合体一般为浅灰色、淡黄色及乳白色，偶有红褐色及苹果绿色。
微透明具有多色环状条带的石髓称为玛瑙黑云母K(Mg,Fe)3[AlSi3O10](OH,F)2单晶体为短柱状、板状，横切面常为六边形，集合体为鳞片状棕褐色或黑色，随含 Fe量增高而变暗其它光学与力学性质同白云母相似相对密度2.7—3.3黄铁矿 FeS2大多呈块状集合体， 也有发育成立方体单晶者 立方体的晶面上常有平行的细条纹颜色为浅黄铜色，条痕为绿黑色金属光泽硬度6—6.5性脆，断口参差状相对密度5黄铜矿 CuFeS2常为致密块状或粒状集合体 颜色铜黄，条痕为绿黑色 金属光泽硬度 3-4，小刀能刻破性脆，相对密度4.1—4.3黄铜矿以颜色较深且硬度小可与黄铁矿相区别赤铁矿 Fe2O3常为致密块状、鳞片状、鲡状、豆状、肾状及土状集合体显晶质的赤铁矿为铁黑色到钢灰色，隐晶质或肾状、缅状者为暗红色，条痕呈樱红色金属、半金属到土状光泽硬度 5—6， 土状者硬度低相对密度 4.0—5.3磁铁矿 Fe3O4 常为致密块状或粒状集合体， 也常见八面体单晶 颜色为铁黑色 条痕为黑色半金属光泽硬度5.5—6.5相对密度5具强磁性普通辉石（Ca，Mg，Fe，Al)2[(Si，Al)2O6] 单晶体为短柱状，横切面呈近正八边形，集合体为粒状。
绿黑色或黑色玻璃光泽硬度 5.5—6有平行柱状方向的两组的解理，其交角为87° 相对密度3.2—3.4普通角闪石（Ca，Na)2-3(Mg,Fe,Al)5[Si6(Si,Al)2O22](OH,F)2单晶体较常见，为长柱状横切面呈六边形，经常还以针状形式出现绿黑色或黑色玻璃光泽硬度5—6有平行柱状的两组解理，交角为56° 相对密度 3.02—3.45，随着含 Fe量增高而加大橄榄石（Mg，Fe)2[SiO4] 常为粒状集合体浅黄绿到橄榄绿色，随含铁量增高而加深玻璃光泽硬度 6-7解理不好相对密度3.2—4.4，随含铁量增高而增大方铅矿 PbS 单晶常为立方体， 通常成致密块状或粒状集合体 颜色铅灰，条痕为灰黑色金属光泽硬度 2—3 有三组解理，沿解理面易破裂成立方体 相对密度 7.4—7.6闪锌矿 ZnS 常为致密块状或粒状集合体颜色自浅黄到棕黑色不等（因含Fe量增高而变深） ，条痕为白色到褐色光泽自松脂光泽到半金属光泽透明至半透明硬度 3.5—4相对密度3.9—4.1（随含铁量的增加而降低） 石榴子石X3Y2[SiO4]3化学式中的 X 代表二价阳离子Ca2+、Mg2+、Mn2+、Fe2+等，Y 代表三价阳离子 Al3+、Fe3+、Cr3+等。
阳离子为铁、铝者称为铁铝榴石，阳离子为钙、铝者，称为钙铝榴石石榴子石常形成等轴状单晶体集合体成粒状和块状浅黄白、深褐到黑色（一般随含铁量增高而加深） 玻璃光泽硬度6—7.5断口为贝壳状或参差状相对密度4 左右绿泥石（Mg,A1,Fe)6[(Si,Al)4O14](OH)8 常呈磷片状集合体深浅随含铁量增减而不同 解理面上为珍珠光泽有平行片状方向的解理硬度2—3相对密度 2.6—3.3薄片具挠性绿帘石Ca2(Al ，Fe)3[SiO4]O(OH) 单晶体为柱状，集合体为粒状或块状绿色，色调随含铁量增加而变深玻璃光泽硬度 6—6.5有平行柱状方向的解理相对密度3.38—3.49褐铁矿（ Fe2O3· nH2O）主要成分是含水的氢氧化铁， 并含有泥质及二氧化硅等 褐至褐黄色， 条痕黄褐色常呈土块状、葡萄状，硬度不一白云石CaMg[CO3](OH)2单晶为菱面体， 通常为块状或粒状集合体 一般为白色， 因含 Fe常呈褐色玻璃光泽硬度 3.5—4相对密度 2.86，含铁高者可达 2.9-3.1白云石以在冷稀盐酸中反应微弱，以及硬度稍大而与方解石相区别孔雀石Cu[CO3](0H)2常为钟乳状、块状集合体，或呈皮壳附于其它矿物表面。
深绿或鲜绿色条痕为淡绿色晶面上为丝绢光泽或玻璃光泽硬度3.5—4相对密度 3.5—4.0遇冷稀盐酸剧烈起泡孔雀石以其特有颜色而易与其他矿物相区别高岭石Al4[Si4O10](OH)3一般为土块或块状集合体 白色，常因含杂质而呈其它色调 土状者光泽暗淡，块状者具蜡状光泽相对密度 2.61—2.68具有可塑性五、实验内容观察矿物的单体形态，集合体形态，颜色，条痕色，光泽，硬度，解理，断口，比重，磁性等物理性质六、实验步骤1 肉眼观察矿物的形态和物理性质（如颜色、光泽、透明度、条痕、解理、断口等） ，对矿物进行鉴定2 凭简单的工具（小刀、钢针、放大镜等） ，简易药品（盐酸）来分辩矿物，对矿物进行鉴定3 对照 “ 常见矿物肉眼鉴定特征表” 对矿物进行鉴定， 达到认识矿物的目的4 观察并描述下列矿物的物理性质并且画出素描图：方解石、石英、黑云母七、实验报告要求观察重点描述方解石、石英、黑云母、黄铁矿的矿物的主要鉴定特征，画素描图，并填写报告书八、实验注意事项1 “常见矿物肉眼鉴定特征表”中对矿物特征的描述是比较全面的，而实验标本上不一定都能观察到， 所以作观察记录时要实事求是， 根据实验标本上见到的特征进行记录，不能照抄鉴定表。
2 做简易化学试验时，试液（如盐酸）不要滴的太多九、思考题思考：如何区别方解石与石英？。
