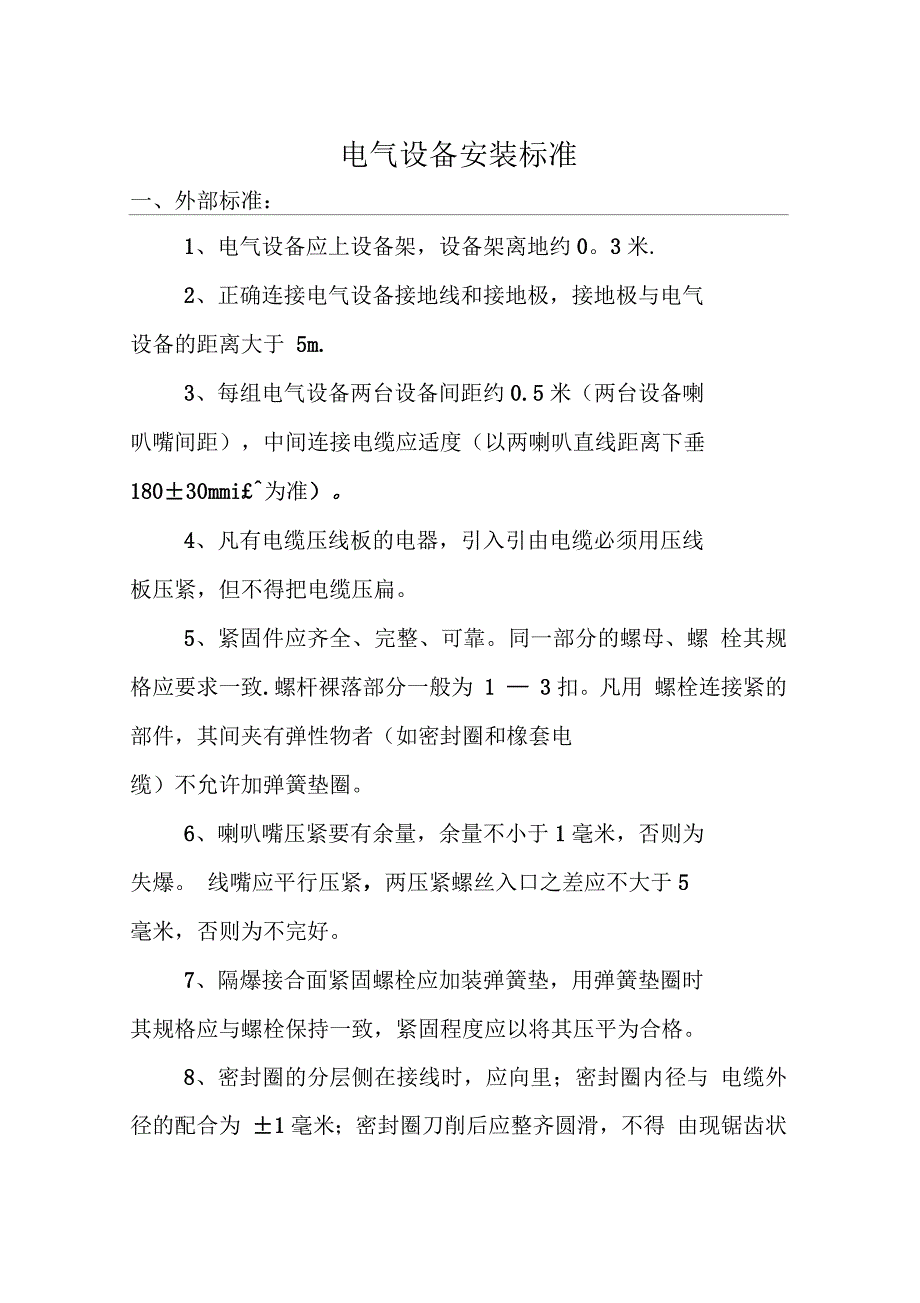

电气设备安装标准一、外部标准：1、电气设备应上设备架，设备架离地约03米.2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于 5m.3、每组电气设备两台设备间距约0.5米（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂 180±30mmi£^为准）4、凡有电缆压线板的电器，引入引由电缆必须用压线板压紧，但不得把电缆压扁5、紧固件应齐全、完整、可靠同一部分的螺母、螺 栓其规格应要求一致.螺杆裸落部分一般为 1 — 3扣凡用 螺栓连接紧的部件，其间夹有弹性物者（如密封圈和橡套电缆）不允许加弹簧垫圈6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆 线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格8、密封圈的分层侧在接线时，应向里；密封圈内径与 电缆外径的配合为 ±1毫米；密封圈刀削后应整齐圆滑，不得 由现锯齿状.二、内部标准：1、电缆护套伸入器壁的长度为5至15mn;i小于5mm是失爆,大于15mm^J不完好.2、接线应整齐（不扭弯）、紧固、导电良好、无毛刺。
卡爪（或平垫圈）弹簧垫（双帽齐全）使用线鼻子时可不用 平垫圈，接线后，卡爪（或平垫圈）不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪 （或平垫圈）不大于10mm3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜接地螺栓、螺母、 垫圈不允许涂绝缘物.4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固5、接线腔内清洁无杂物，电源板盖好6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林.7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂 物（包括再加密封圈等）.8、其它标准参照？井下防爆电气设备检查标准五十条?（见附1） o三、以上规定如有与《煤矿安全规程》或其它国家标准相冲突时，以国家标准为准井下电缆悬挂标准一、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成 90o,即横平竖直二、电缆改变敷设方向时，要求成90o转弯，转弯处应有适宜的圆弧，半径符合下列要求：A、铠装电缆要求：弯曲半径 20倍电缆外径B、橡套电缆要求：弯曲半径A10倍电缆外径三、电缆悬桂点的间距在水平巷道或倾斜巷道内不大于2m,在立井井筒内不得超过 6mb四、悬桂高度符合下列要求（以下高度以电缆钩最下方为准）1、主要运输巷不低于 1。
6nl2、掘进与回采巷道平巷悬桂不低于16m,放顶碉室及机电碉室处不低于 18nl五、悬桂应有适当的弛度，一般以电缆拉直后自然垂下为宜六、一般规定1、严禁用小电缆钩桂大电缆 .2、同一地点或同一地段桂同一根电缆只许用同一类型电缆钩3、巷道一侧桂有2根以上电缆时，不得交叉，且弛度一致， 不得错钩吊桂.4、电缆钩一钩只准桂一根电缆5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固，不得让电缆受力6、通讯和信号电缆应与电力电缆分桂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆03m以外的地方；在巷道内，应敷设在电力电缆上方01m以上的地方七、其它规定1、电缆不得桂在风管或水管上2、电缆不得遭受淋水3、电缆上严禁悬桂任何物件4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持 03米以上的距离5、盘圈或盘 “8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限6、高低压电缆敷设在巷道同一侧时：A、高低压电缆之间的距离应大于100mm ;B、高压电缆之间、低压电缆之间的距离不得小于50mm.8、穿墙电缆穿管敷设，管两端用必须用黄泥封堵八、电缆标志牌1、标志牌的内容1）要求注有型号、电压、长度、始末端名称 ^2）字迹清楚不潦草，并与实际相符.标志牌的粘贴要求1）箭头指向正确，即：箭头由电源指向负荷端或受电端。
2）巷道内敷设的电缆每 50m粘贴1个标志牌.3）拐弯处或分支点以及电缆的接线盒两端、穿墙电缆的墙的两边各1个标志牌4）电器设备入线电缆均应粘贴标志牌，标志牌粘贴在距喇叭嘴0.5m处九、皮带等电器设备控制、测量、信号等用途电缆1、允许使用扎带绑扎固定2、要求横平竖直不交叉3、电缆两端桂牌管理，牌上要注明电缆型号、用途等十、在总回风巷和专用回风巷不应敷设电缆，特殊情况下需敷设时必须制定相应的安全措施接地装置敷设标准一、材料要求1、主接地极：钢板 2块规格：S>0O 75 m厚度>5 mm2、主接地母线：(1 )扁铁规格：S截Al00m吊 厚度n4 mm(2)镀锌钢绞规格：S截Al00m吊(3)铜线规格：S截A50mm3、局部接地极：钢管规格：直径 n22mm长度＞1m 孔直径＞5mm孔数:10个眼4、辅助接地母线：(1)扁铁规格:S截n50mm厚度＞4 mm(2)镀锌钢绞规格：S截A50mm(3)铜线规格：S截n25mm5、接地导线、连接导线：2(1)裸铜线：S截A25mm(2)镀锌钢绞：S截n50mm(3)扁钢：S截n50mm 厚度＞4mm6、辅助接地极：钢管规格：直径 A22mm长度＞1m 孔直径 A5mm孔数：10 个眼7、辅助连接导线：废旧电缆2规格：有效S截A6mm二、敷设示意图(附后)三、相关要求1、制作(1 )制作单位根据连队要求，对照规定材料标准合理选 择材料.(2)主接地母线和辅助接地母线使用扁铁时，“-」型(顺长)接口之间的重复压接长度不小于100mm “s型连接处使用三角形连接，扁铁上100mm处打一个？14的孔，用扁铁连接.(3)接地线和连接导线使用 S截＞50 mm的镀锌钢绞，两 端头使用铜接线鼻固定。
2、敷设地点(1)井下中央变电所(2)采区变电所(3)机电设备碉室和单独装设的高压电气设备(包括高压接线盒)(4 )低压配电点装有三台及三台以上的地点(包括设备 平台)(5)无低压配电点的采煤机工作面的运输巷、回风巷、 集中运输巷、(胶带运输巷)、以及由变电所单独供电的 掘进工作面，至少应分别设置1个局部接地极.3、安装形式(1)中央变电所参考图1—12 )采区变电所和机电碉室参考图2—1..(3)低压配电点或装有三台及三台以上的电气设备参考图 2—2.(4)盘区水仓参考图 2-35)高压接线盒和单独安装的高压电气设备参考图2-4.(6)照明综保及低压馈电参考图3—14、安装要求(1)主接地母线、辅助接地母线使用扁铁、镀锌钢绞 或铜线2)连接导线、接地导线根据现场情况选择扁铁、镀 锌钢绞或铜线3)三台以上电气设备(包括开关、电机)外壳上的 接地螺栓用导线全部连接到接地母线上4)有漏电实验的单台开关必须加设接地极及辅助接 地极5)接地极使用管材时必须垂直于地板敷设，埋入地 下深度不能小于 75cm,露由地面长度不小于 10cm；使用钢板时深度不能小于 50cm,并添加吸湿（食盐）材料（设备 平台除外）。
6）工作面及各巷道未构成接地系统设备，安装时必须打接地极.电气设备和电缆的检查、调整周期规定检查、调整项目检查周期备注使用中的防爆电气设备的防爆性能每月一次每日应由跟班电工检查一次外部电气设备的额定电流、短路倍数整定每6个月一次负徜1及化时应及时整高压电缆的泄露和耐压试验每年1次主要电气设备绝缘电阻的检查每6个月一次固定敷设电缆的绝缘和外部检查每季一次每周应由专责电工检查一次外部和悬桂情况移动式电气设备的橡套电缆绝缘检查每月一次每班由当班司机、电工检查一次外皮有无破损接地电网接地阻值测定每季一次新安装的电气设备绝缘、接地电阻的测定投入运行前低压馈电开关短路、 漏电试验检查每k次照明综保短路、漏电试验检查每班一次备注：检查和调整结果应记入专用的记录表内检查和调整中发现的问题，应指派专人限期整改 .电气设备及电缆绝缘阻值的要求及标准1、电缆的绝缘阻值要求：1)660V绝缘阻值相间和相对地不得小于10兆欧2) 1140V绝缘阻值相间和相对地不得小于50兆欧3) 10KV绝缘阻值相间和相对地不得小于1000兆欧4) 监视线绝缘阻值相间不得小于2兆欧.2、电机的绝缘阻值要求：1)660V绝缘阻值相对地不得小于10兆欧。
2) 1140V绝缘阻值相对地不得小于50兆欧3、高压开关、馈电、启动器的绝缘阻值要求：1) 660V绝缘阻值相间和相对地不得小于10兆欧2) 1140V绝缘阻值相间和相对地不得小于50兆欧3) 10KV绝缘阻值相间和相对地不得小1000兆欧.4、变压器的绝缘阻值要求 ：1) 10KV高压侧绝缘阻值相对地不得小于1000兆欧2) 1140V低压侧绝缘阻值相对地不得小于50兆欧3) 660V低压侧绝缘阻值相对地不得小于10兆欧接地电阻的要求及标准1、接地网上任一保护接地点的接地电阻值不得超过2欧.2、移动式和手持式电气设备的接地电阻值不得超过1欧低压电网过流保护整定标准1、馈电开关电流整定标准：(1 )整定电流：I z>3n(2)整定倍数：N > (lQe+3其它)/IZ上式中：I z为馈电开关过流保护整定值，A；习N为馈电开关负荷侧所带设备额定电流之和，A;N为馈电开关电流整定倍数；I Qe为馈电开关负荷侧所带设备中最大电机的额定起动电流，A;身其它为馈电开关负荷侧除最大电机外其它电机的额定电流之和,Ao(3)整定值灵敏度的校验，应满足：Id 2)/ (N -Iz) >1.5I d(2)为馈电开关保护范围最远点的两相短路电流，A;N、 Iz同上1.5为保护装置的可靠动作系数。
煤矿井下常用电动机的额定起动电流的选值：对于绕线型电动机，其近似值可用1.5乘以额定电流；对于鼠笼电动机，其近似值可用额定电流乘以6 o2、电磁起动器电流整定标准：(1) A、额定电压为 380V: Iz>2PmB、额定电压为 660V: I z>1.15PnC、额定电压为 1140V: IzR.67Pn(2)对于电磁起动器需整定短路倍数时，短路倍数一致取8倍3)整定值灵敏度的校验，应满足：I d(2)/ 8I z>1.5上式中:I d(2)为磁力起动器保护范围最远点的两相短路电流，A；I z为磁力起动器过流保护整定值，A ;15为保护装置的可靠动作系数附1:井下防爆电气设备检查标准(五十条)1、鸡爪子：(1)橡套电缆的连接不采用硫化热补或同等效能的冷补者；(2)电缆(包括通讯、照明、信号、控制以及高低 压橡套电缆)的连接不采用接线盒的接头；(3)铠装电缆的连接不采用接线盒和不灌注绝缘充 填物或充填不严密(漏由芯线)的接头2、羊尾巴：电缆的末端不接防爆电器设备或防爆元件者为羊尾巴电器设备接线嘴(包括五小电器元件)2米内的不合格接头或明破口。
