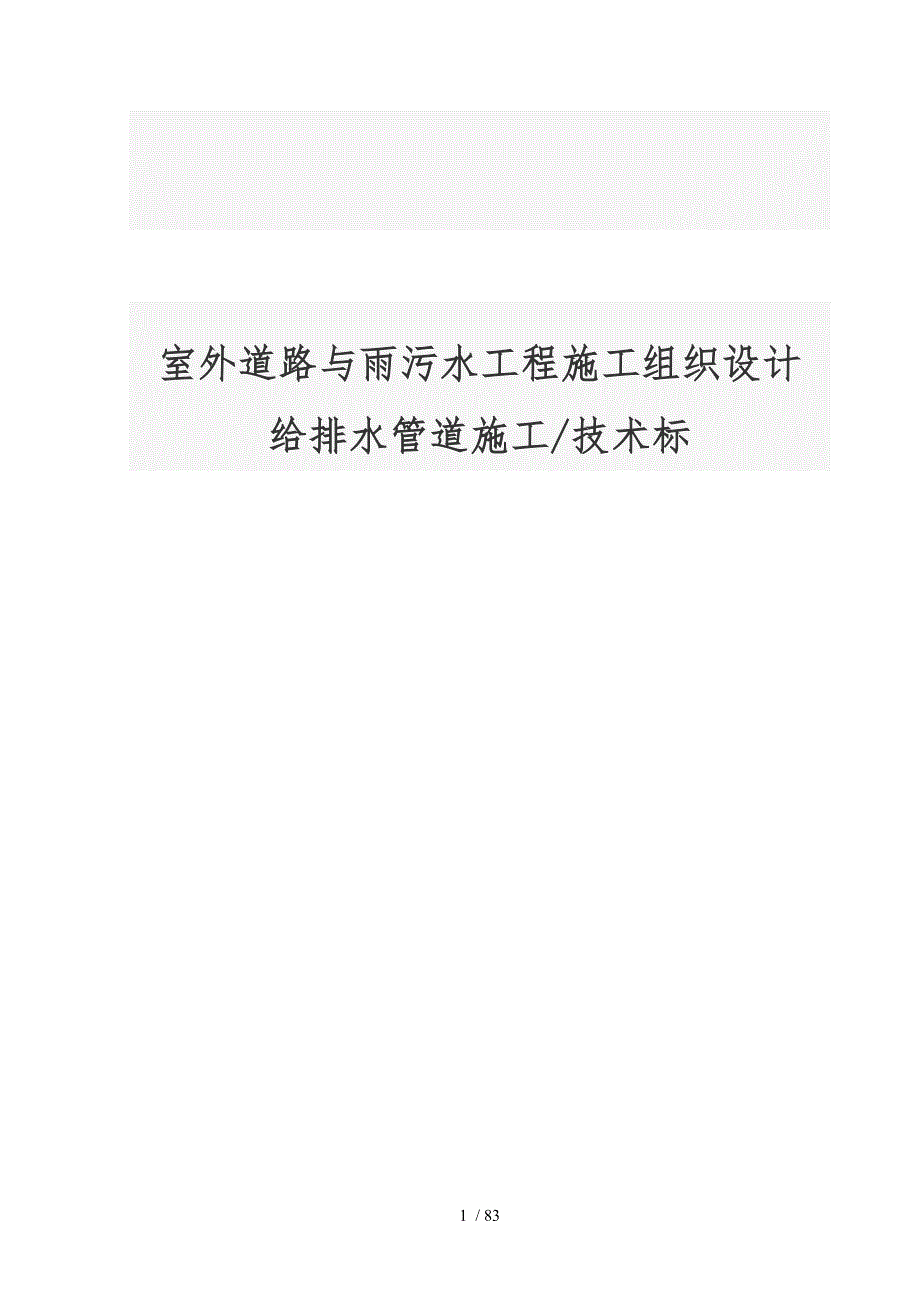

室外道路与雨污水工程施工组织设计给排水管道施工/技术标第一章 编制说明与工程概况一、编制依据1、根据招标单位提供的招标文件与设计图纸2、《混凝土质量控制标准》（GB50164—92）3、《工程测量规》（GB50026-93）4、《给水排水管道工程施工与验收规》（GB50268-2008）5、《室外排水设计规》(GB 50014-2006)6、《公路工程技术标准》（JTG B01-2004）7、《公路路面基层施工技术规》（JTJ034-2000）8、《公路工程施工安全技术规程》（JTJ076-95）9、《公路工程质量检验评定标准》（JTG F80-2004）10、《市政道路工程质量检验评定标准》（CJJ1-90）11、《城市道路路基工程施工与验收规》（CJJ44-91）12、《沥青路面施工与验收规》（GB50092-96）13、施工现场勘察资料、施工路段地质、水文情况，施工道路情况等14、本公司建设同类与类似工程的施工经验、科技成果与拟用于本合同工程施工队伍的施工设备和技术力量等情况15、业主要求的有关规定和要求16、工程所在地有关部门与地方政府在施工安全、工地治安，人员健康、环境保护与土地租用等方面的有关标准与规定。
二、编制原则1、严格遵守合同条款以与监理工程师下达的施工期限，保质保量、保证安全、文明施工、按期完成施工任务2、科学而合理地安排施工程序，在保证质量的基础上，加快施工进度，缩短工期3、坚持优化技术方案和推广四新成果的原则，加强科技剖析和技术攻关，搞好质量控制 4、积极响应业主对本标段工程提出的有关要求，替业主分忧解难，主动为业主服务5、以“与人方便，自己方便”为原则，处理好与当地居民的关系，搞好交通疏导工作 6、具体落实路基防护、防洪、交通导流、森林防火措施 7、严格贯彻“安全第一，预防为主、综合治理”的方针和原则8、严格执行建设行政主管部门对本项目的文明施工、环保、安全、卫生与健康等有关管理条例的要求，树立良好的工程形象、企业形象和社会形象三、工程概况本工程为某市花园（一期）室外道路与雨污水工程，位于某市屯溪区下草市，道路全长2546米，路面宽3-9m，雨污管道长约5000米包括道路基层、面层、雨污水管网等工程第二章 项目管理组织机构与管理目标根据本工程的工程数量和工程特点，一、施工组织机构：本标段工程由项目经理部全权代表公司组织管理，按项目管理模式组织施工其机构由领导决策层、项目管理层、施工作业层三部分构成。
组织机构见下页图）领导决策层以项目经理为核心，对工程质量、工期、成本、安全、文明施工、经营管理、新技术的推广应用等全面负责项目管理层由工程、技术、质量、物资、行政等职能部门组成，负责项目实施过程中的工程计划管理、技术质量管理、物资设备管理与安全行政管理施工作业层由管道施工队和检查井施工队等构成，负责各项施工任务的具体落实、实施各部门人安排如下：项目经理：王响全，负责本合同全部项目管理技术负责人：程万军，负责本合同全部项目技术、质量的管理工作施工员：静，负责本合同段的具体项目施工质检员：仇卫权，负责本合同段的质量检查安全员：余宏磊，负责本合同段的安全管理二、施工管理目标1、质量目标确保工程一次性验收合格，争创“优良”工程2、工期目标根据招标文件要求，并结合我司的施工能力，确保工程自开工之日起60日历天完工交付使用3、安全目标确保本工程工期间无重大伤亡事故、无火灾、无重大机械事故发生；轻微事故频率控制在5‰以；施工现场争创“安全文明施工标准化工地”4、环保目标严格遵守国家与某环境保护的有关规定，做好施工期间的污水、废物、渣土的排放和清理工作，做好工地的防尘、降噪措施创无环保投诉和整改施工现场。
某市花园（一期）室外道路与雨污水工程项目经理部组织机构框图公司主管经理公司总工程师生产经营部质量技术部安全设备部项目经理（王响全）技术负责人(负责技术)现场负责人(负责生产安全)技术员质检员测量员安全员材料员搅拌组水电班组机具组管道铺设组成品保护组道路施工组第三章 施工准备与现场平面布置一、施工现场准备施工单位接到中标通知书后，在与业主签订合同的同时，开始施工现场准备工作，施工现场准备工作应做好以下几项工作：（一）复查和了解现场复查和了解现场的地形、地质、文化、气象、水源、电源、料源或料场、交通运输、通信联络以与城镇建设规划、农田水利设施、环境保护等有关情况二）确定工程用地围施工单位应根据施工图纸和施工临时需要确定工程用地围，与在此围有多少土地，哪些是永久占地、哪些是临时占地，并与地方有关人员到现场一一核实（是荒地或是良田、果园等）、绘出地界、设立标志三）办妥有关手续上述占地、移民和障碍物的拆迁等都必须事先与有关部门协商，办妥一切手续后方可进行四）道路安全畅通道路施工需要许多大型的车辆机械和设备，原有道路与桥涵能否承受此种重载，需要进行调查、验算，不合要求的应作加宽或加固处理，保证道路安全畅通。
二、劳力、机具设备和材料准备 （一）劳力道路施工需要大量劳动力，而且时间相对集中，因此，开工前落实劳动力来源，按计划适时组织进（退 ）场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一目前道路工程施工劳力多为民工，组织民工队伍时做好以下工作：（1）要注重素质民工素质直接影响工程质量，民工队伍素质审查要严把“四关”，即政治素质、道德纪律、身体条件和技术水平四个方面2）要注重教育教育是先导，只有适时耐心的教育，才能使民工队伍的素质不断提高从而感到工程施工责任重大、任务光荣、效益不错，从而安下心来，积极热情地投入施工3）签订好施工合同合同容包含人员数量、工程数量、取费标准、质量标准、奖罚标准、施工进度、安全施工等方面 （二）机具设备管道工程施工需要大量的机械设备和运输车辆，其、中型机械设备和运输车辆更是施工的主力 （三）材料道路工程施工需要大量材料，除水泥、钢材、管道等主要外购材料外，还有砂、石等大宗的地方材料，材料费占到工程总费用的三分之二左右，因此，其费用高低直接关系到工程造价在保证材料品质的前提下，本着就地取材的原则，广泛调查料源、价格、运输道路、工具和费用等，做好技术经济比较，择优选用，同时根据使用计划组织进场，力争节省投资。
三、技术准备 （一）熟悉图纸资料和有关文件施工单位接受工程任务后，应全面熟悉施工图纸、资料和有关文件，参加业主工程主管部门或建设单位组织的设计交底和图纸汇审并作好记录 （二）施工组织设计根据设计文件、现场条件，各单位工程的施工程序与相互关系，工期要求以与有关定额等编制实施性施工组织设计 （三）技术交底施工单位应根据设计文件和施工组织设计，逐级做好技术交底工作技术交底是施工单位把设计要求、施工技术要求和质量标准贯彻到基层以至现场工作人员的有效方法，是技术管理工作中的一个重要环节它通常包括施工图纸交底、施工技术措施交底以与安全技术交底等这项交底工作分别由高一级技术负责人、单位工程负责人、施工队长、作业班组长逐级组织进行四、施工现场平面布置图（附后）第四章 主要项目施工方案、技术措施一、土石方的施工工艺1、作业要求㈠、应具有土方施工的图纸和地质勘察报告等有关技术文件和资料，并掌握施工区域的地质情况㈡、土石方开挖前，应根据施工方案要求，将施工区域妨碍施工的已有建（构）筑物、道路、沟渠、管线、树木等，妥善处理㈢、应事根据设计图纸充分了解路线的地层岩性，地质构造、地形地貌和水文地质等，如因土方施工可能产生滑坡时，应采取可靠措施。
在陡峻山坡下施工，应事先检查山坡坡面情况如有危岩、孤石、崩塌体、古滑坡体等不稳定迹象时，项目部应作好施工方案，方可进行施工㈣、施工机械进入现场所经过的道路、桥梁和设备卸车地点等，必须事先做好必要的加宽、加固等准备工作㈤、测量放线的定位控制线（桩）、水准基准点，不得损坏，必须破坏的，应通知项目部处理后方可损坏移走㈥、路基平挖后，必须清理平整，表面坡度应符合设计要求的排水坡度和临时排水设施如设计无要求时，一般应向排水沟方向作成不小于2‰的坡度㈦、坡度的确定挖方时边坡的确定，应根据土的物理力学性能（摩擦角、聚力、含水率与密度等）、深度、地下水位土的变更因素（如土的松散率、压缩率、沉降量等）、使用时间长短等确定对于永久性的挖方，其边坡坡度应由设计单位按下图设计，施工中按设计要求放坡Hm h 1mββmHBmhβ—坡度角；m—坡度系数二、地基承载力的检测沿线路基、结构物设计时，已对其地质状况做了勘测，并具其资料设计、检算了地基承戴力，在施工过程中，若出现地质资料与原设计相比发生变化时，应做地基承载力报告地基承载力检测可钻探取样或做土工试验两种方法钻探取样主要是对土质做固结度、剪切力、液塑限等方面的试验，从而确定其地基承载力；土工试验主要是通过测定其天然含水量、干密度、湿密度、颗粒比重、液塑限指数等联合测定试验，确定土名，根据《公路桥涵施工技术规》得其基本允许承载力和基坑深度、宽度的修正值，综合确定该地基允许承载力。
三、路基工程工艺要求本工程路基长度较长，路面较窄，同时挖方、填方，管道铺设工程量大，给施工带来很多不便，保证道路畅通是本工程一大难点一)路基施工排水为保证路基施工质量，施工期间应有效地排除由于降水或生活、生产用水流入路基的地面水和施工用水，疏导、堵截、隔离对路基有害的地下水路基施工排水必须合理安排排水路线，充分利用沿线已建和新建的永久性排水设施所有施工临时排水管、排水沟和盲沟的水流，均应引至管道或沟渠中路基分层挖、填时应根据土的透水性能将表面筑成2～4%的横坡度，并注意纵向排水，使现场地面排水处于常通状态市政排水管可与路基同步施工，利用其进行排水，并在施工过程中逐步成型二)路基的防护和加固本项目工程有边坡坡面保护和路基支挡工程二类路基防护前必须检查验收原边坡坡面，严禁对失稳的土体进行防护施工中要符合如下规定：1、严格执行砌筑体的有关规定和质量标准；材料必须符合设计规定的强度、规格和其他品质要求2、回填土宜选用透水性好的砂砾料，严格控制含水量，分层添筑，充分压实3、泄水孔、沉降缝的位置要标准，孔正缝直，尺寸符合要求4、坡面防护采用浆砌块石护面墙，要求原边坡稳定，无地下水外露并清理危石，剥去分化表层，嵌补坑槽，清洗圬物杂质。
砌体表面应与坡面平顺相接砌筑砌体选料与施工要求，按设计图纸与有关规要求施工5、支挡工程施工前应做好场地临时排水、土质基坑保持干燥墙后填料应适时分层回填夯实每层厚度不宜超过50cm，并采用打夯机进行夯实浆砌或混凝土墙体，待水泥砂浆或混凝土强度达设计强度的70%以上时方可回填填料选用级配合理的砂砾料，严禁用有机质土、杂填土、冻土或过湿土；土质均匀，含水量适中墙趾部分的基坑，应与时回填压实，并做成向外倾斜的横坡填土过程中应防止水的侵害回填结束后，顶部与时封闭处理三)土方路基施工1)一般规定。
