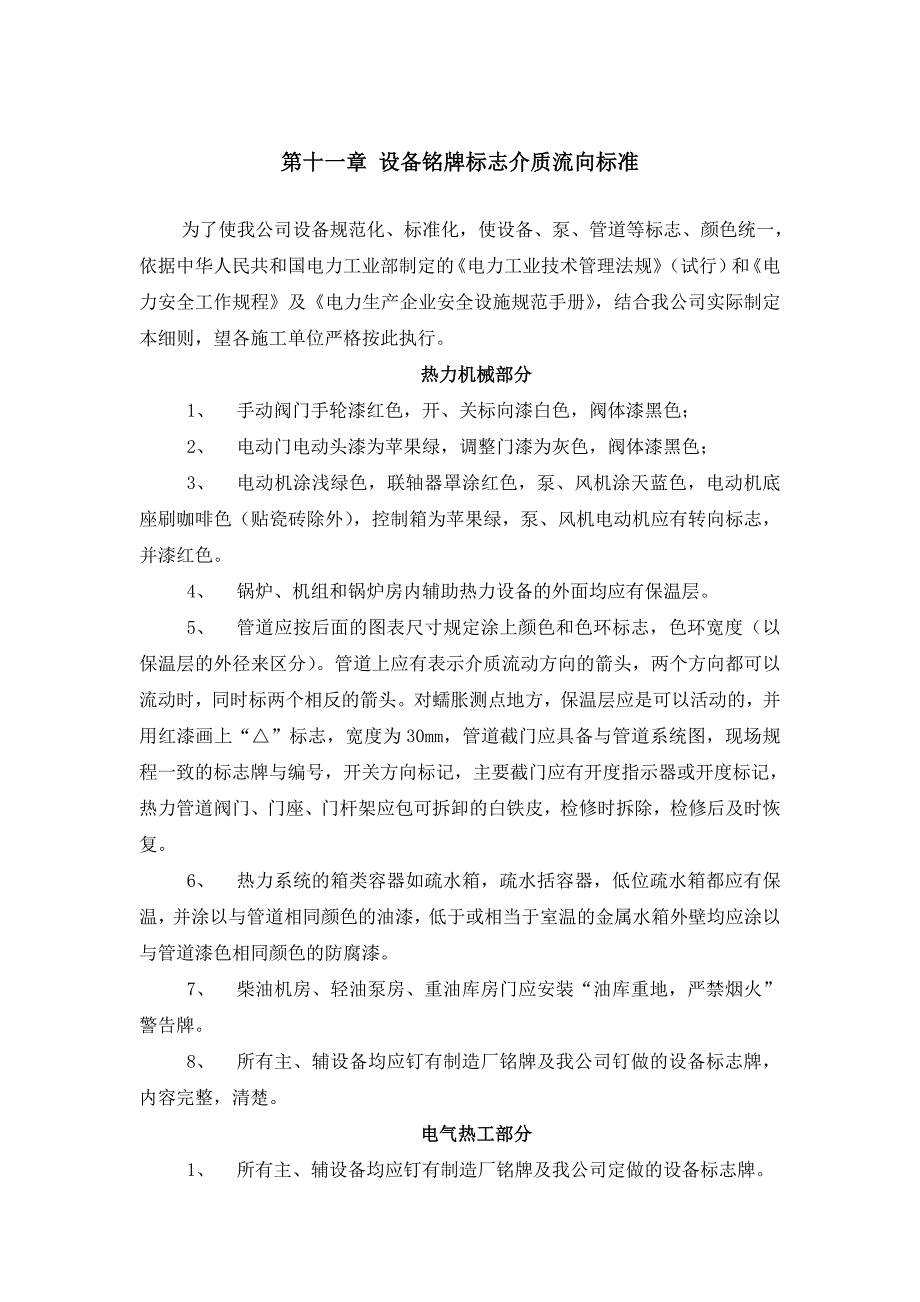

第十一章 设备铭牌标志介质流向标准为了使我公司设备规范化、标准化，使设备、泵、管道等标志、颜色统一，依据中华人民共和国电力工业部制定的《电力工业技术管理法规》 （试行）和《电力安全工作规程》及《电力生产企业安全设施规范手册》 ，结合我公司实际制定本细则，望各施工单位严格按此执行热力机械部分1、 手动阀门手轮漆红色，开、关标向漆白色，阀体漆黑色；2、 电动门电动头漆为苹果绿，调整门漆为灰色，阀体漆黑色；3、 电动机涂浅绿色，联轴器罩涂红色，泵、风机涂天蓝色，电动机底座刷咖啡色（贴瓷砖除外） ，控制箱为苹果绿，泵、风机电动机应有转向标志，并漆红色4、 锅炉、机组和锅炉房内辅助热力设备的外面均应有保温层5、 管道应按后面的图表尺寸规定涂上颜色和色环标志，色环宽度（以保温层的外径来区分） 管道上应有表示介质流动方向的箭头，两个方向都可以流动时，同时标两个相反的箭头对蠕胀测点地方，保温层应是可以活动的，并用红漆画上“△”标志，宽度为 30mm，管道截门应具备与管道系统图，现场规程一致的标志牌与编号，开关方向标记，主要截门应有开度指示器或开度标记，热力管道阀门、门座、门杆架应包可拆卸的白铁皮，检修时拆除，检修后及时恢复。
6、 热力系统的箱类容器如疏水箱，疏水括容器，低位疏水箱都应有保温，并涂以与管道相同颜色的油漆，低于或相当于室温的金属水箱外壁均应涂以与管道漆色相同颜色的防腐漆7、 柴油机房、轻油泵房、重油库房门应安装“油库重地，严禁烟火”警告牌8、 所有主、辅设备均应钉有制造厂铭牌及我公司钉做的设备标志牌，内容完整，清楚电气热工部分1、 所有主、辅设备均应钉有制造厂铭牌及我公司定做的设备标志牌2、 机组的控制装置，均应有明显的标明用途的铭牌，必须的编号、方位标志3、 表盘、端子箱应标明编号和名称，变送器、仪表、执行机构、测温元件、一次阀门和连接管等均应有标明其用途的标志，端子牌、接插件以及其连接的电缆芯线，导线都应有符合设计图纸的标志，电缆两端必须有清晰，牢固的标志牌，热机保护装置应有区别于其他设备的明显标志4、 电动机起动装置上写明“起动”和“运行”的字样，并标明电机所属辅机的名称5、 接地刀闸操作机构的把手应涂以黑色，接地线装接点，应画上黑色记号，每组接地线均应编号，并存放在固定地点，存放位置亦应编号，接地线号码与存放位置号码必须一致电气设备外壳接地线均漆为黑色6、 母线及引下线的各相应涂色（软母线只标明相别） ，并规定 A 相涂黄色，B 相涂绿色，C 相涂红色。
7、 断路器应有机械位置指示器、指示“合闸”或“分闸”位置，事故照明灯具、切换开关、应有明显的标志8、 屋内配电装置间隔的门和墙上，动力配电箱及成套配电装置的正面，屋外配电装置的设备上，均应标明其调度名称和编号配电装置的门应涂绿色，上有警告牌， “配电重地，闲人免入” 在蓄电池室门口，应用大字标明“蓄电池室，严禁烟火”字样9、 经校验合格的电度表，应加上校验单位的铅封印，表记应填合格证，内容完整10、 电动机、引出线和电缆头以及外露的转动部分均应装设牢固的遮拦或护罩，厂用低压站 6KV 进线侧应装设网状遮拦11、 集控、网控全部或部分带电的盘上应有明显标志，盘后可盖透明塑料防护罩附 1：管道着色、介质流向、色环、介质名称、流向在管道上的相对位置介质流向、色环、介质名称尺寸标准 mm附 2：管道标志图例序号保温外径或防腐管道外径 DA b c d e f g1 ≤150 35 70 170 85 60 200 502 150~300 35 85 200 100 80 200 703 ≥300 35 130 230 115 80 400 100●1—色环；2—介质名称；3—介质流向介质色标释义：序号 底色 色环 管道名称1 无 无环 主蒸气再热蒸气2 无 MY100 抽汽和背压蒸气3 无 CY100 给水4 MY100无环 消防水5 ------ Y100 无环 油6 --- C100 无环 空气7 M50Y100无环 氢8 K100 无环 原煤9 C50 无环 冷风10 无 K100 煤粉11 无 C100 热风12 无 无环 烟道13 无 红 氧气14 K40 MY100 二氧化碳15 白色 MY100 乙炔序号 底色 色环 管道名称16 K100 无环 循环水、工业水、除尘水、冲灰水17 无 CY100 凝结水18 无 CY100 化学除盐水、补水19 无 CY100 疏水和排水20 无 CY100 热网水供水21 无 热网水回水22 橙黄 无环 盐水23 深绿 白 氯24 黄 黑 氨25 橙黄 红 联氨26 红 白 酸溶液27 黄 蓝 碱溶液28 浅绿 红 磷酸三钠溶液29 灰 无环 石灰桨30 浅蓝 无环 过滤水管道标志图例显示。
