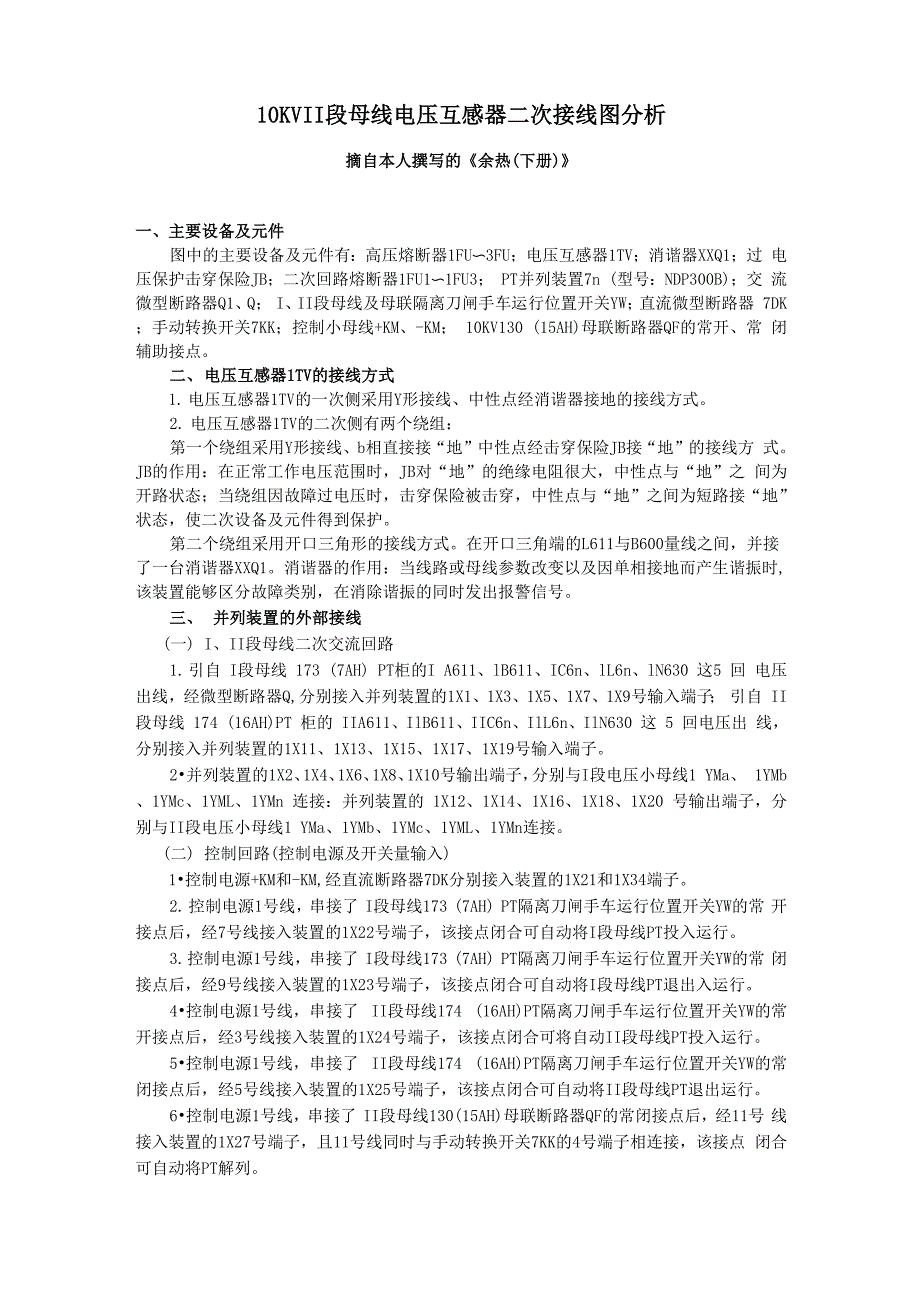

10KVII段母线电压互感器二次接线图分析摘自本人撰写的《余热(下册)》一、主要设备及元件图中的主要设备及元件有：高压熔断器1FU〜3FU；电压互感器1TV；消谐器XXQ1；过 电压保护击穿保险JB；二次回路熔断器1FU1〜1FU3； PT并列装置7n (型号：NDP300B)；交 流微型断路器Q1、Q； I、II段母线及母联隔离刀闸手车运行位置开关YW；直流微型断路器 7DK；手动转换开关7KK；控制小母线+KM、-KM； 10KV130 (15AH)母联断路器QF的常开、常 闭辅助接点二、 电压互感器1TV的接线方式1. 电压互感器1TV的一次侧采用Y形接线、中性点经消谐器接地的接线方式2. 电压互感器1TV的二次侧有两个绕组：第一个绕组采用Y形接线、b相直接接“地”中性点经击穿保险JB接“地”的接线方 式JB的作用：在正常工作电压范围时，JB对“地”的绝缘电阻很大，中性点与“地”之 间为开路状态；当绕组因故障过电压时，击穿保险被击穿，中性点与“地”之间为短路接“地” 状态，使二次设备及元件得到保护第二个绕组采用开口三角形的接线方式在开口三角端的L611与B600量线之间，并接 了一台消谐器XXQ1。
消谐器的作用：当线路或母线参数改变以及因单相接地而产生谐振时, 该装置能够区分故障类别，在消除谐振的同时发出报警信号三、 并列装置的外部接线(一) I、II段母线二次交流回路1. 引自 I段母线 173 (7AH) PT柜的I A611、lB611、IC6n、lL6n、lN630 这5 回 电压出线，经微型断路器Q,分别接入并列装置的1X1、1X3、1X5、1X7、1X9号输入端子； 引自 II段母线 174 (16AH)PT 柜的 IIA611、IlB611、IIC6n、IlL6n、IlN630 这 5 回电压出 线，分别接入并列装置的1X11、1X13、1X15、1X17、1X19号输入端子2•并列装置的1X2、1X4、1X6、1X8、1X10号输出端子，分别与I段电压小母线1 YMa、 1YMb、1YMc、1YML、1YMn 连接：并列装置的 1X12、1X14、1X16、1X18、1X20 号输出端子，分 别与II段电压小母线1 YMa、1YMb、1YMc、1YML、1YMn连接二) 控制回路(控制电源及开关量输入)1•控制电源+KM和-KM,经直流断路器7DK分别接入装置的1X21和1X34端子。
2. 控制电源1号线，串接了 I段母线173 (7AH) PT隔离刀闸手车运行位置开关YW的常 开接点后，经7号线接入装置的1X22号端子，该接点闭合可自动将I段母线PT投入运行3. 控制电源1号线，串接了 I段母线173 (7AH) PT隔离刀闸手车运行位置开关YW的常 闭接点后，经9号线接入装置的1X23号端子，该接点闭合可自动将I段母线PT退出入运行4•控制电源1号线，串接了 II段母线174 (16AH)PT隔离刀闸手车运行位置开关YW的常 开接点后，经3号线接入装置的1X24号端子，该接点闭合可将自动II段母线PT投入运行5•控制电源1号线，串接了 II段母线174 (16AH)PT隔离刀闸手车运行位置开关YW的常 闭接点后，经5号线接入装置的1X25号端子，该接点闭合可自动将II段母线PT退出运行6•控制电源1号线，串接了 II段母线130(15AH)母联断路器QF的常闭接点后，经11号 线接入装置的1X27号端子，且11号线同时与手动转换开关7KK的4号端子相连接，该接点 闭合可自动将PT解列7•控制电源1号线，分别接入手动转换开关7KK的1、3端子当开关置于并列位置时， 1、2端子接通，串接了 I段母线127 (6AH)母联隔离刀闸手车运行位置开关YW的常开接 点、II段母线130(15AH)母联断路器QF的常开接点、该断路器手车工作位置行程开关S9常 开辅助接点，接入装置的1X26号端子。
只有当串接的常开接点全部闭合时，方可自动将PT 并列运行三) 信号回路1. 引自发电机保护屏测控装置DNC320的正电源,接入本装置的1X28号端子作为信号回 路的公共端2. 开入正电源经内置电源监视继电器DYJSJ的常闭接点、1X29号端子和53号线，接入 发电机保护屏综合测控装置DNC320的4X该接点闭合，反应控制电源失压状态并报警3. 开入正电源经内置I段母线PT继电器1PTJ3的常开接点、1X30号端子和57号线， 接入发电机保护屏综合测控装置DNC320的4X该接点闭合，反应I段母线PT的工作状态4. 开入正电源经内置II段母线PT继电器2PTJ3的常开接点、1X31号端子和55号线， 接入发电机保护屏综合测控装置DNC320的4X该接点闭合，反应II段母线PT的工作状态5. 开入正电源经内置并列继电器BLJ3的常开接点、1X32号端子和59号线，接入发电 机保护屏综合测控装置DNC320的4X该接点闭合，反应PT并列工作状态四、PT并列装置的作用及工作原理(一) 装置的作用 对于单母线接线方式，连接在母线上的各电气元件，测量仪表、远动装置、继电保护及自动装置的电压回路，应该与其一次回路同步切换，否则可能出现一次回路与二次回路不对 应的情况，造成测量不准，远动装置、继电保护及自动装置误动或拒动。
使用NDP300B型 PT并列装置，能够可靠的实现单母线分段接线方式下电压互感器二次并列二) 工作原理1•控制电源失电：在装置的1X21与1X34端子之间，内置有电源监视继电器DYJSJ当 控制电源消失时，该继电器的常闭接点闭合，将装置的1X28与1X29号端子接通，通过53 号线和信号回路发出告警信号2. I段母线PT运行：当运行人员将I段母线173 (7AH) PT隔离刀闸手车置于运行位置 时，该运行位置开关YW的常闭接点打开、常开接点闭合① 内置的电流型继电器1PTJ1〜1PTJ3的S线圈得电起动，各自的常开接点同时闭合， 分别将1X1与1X2、1X3与1X4、1X5与1X6、1X7与1X8、1X9与1X10号端子接通，I段电 压小母线 1 YMa、1YMb、1YMc、1YML、1YMn 得电② 继电器1PTJ3的另一对常开接点闭合，将装置的1X28与1X30号端子接通，通过57 号线和信号回路报告一一I段母线PT工作3.II段母线PT运行：当运行人员将II段母线174 (16AH) PT隔离刀闸手车置于运行位 置时，该运行位置开关YW的常闭接点打开、常开接点闭合① 内置的电流型继电器2PTJ1〜2PTJ3的S线圈得电起动，各自的常开接点同时闭合， 分别将 1X11 与 1X12、1X13 与 1X14、1X15 与 1X16、1X17 与 1X18、1X19 与 1X20 号端子接通， II 段电压小母线 1 YMa、1YMb、1YMc、1YML、1YMn 得电。
② 继电器2PTJ3的另一对常开接点闭合，将装置的1X28与1X30号端子接通，通过55 号线和信号回路报告一一II段母线PT工作4. PT并列：① 将手动转换开关7KK置于并列位置，该开关的1、2号端子接通；② 将I段母线127 (6AH)母联隔离刀闸手车置于运行位置，该运行位置开关YW的常开 接点闭合；③ 将II段母线130 (15AH)母联断路器QF置于工作位置，该手车工作位置行程开关S9 的常开辅助接点闭合；④ 合上II段母线130 (15AH)母联断路器QF,该断路器的常开辅助接点闭合在满足以 上三个常开接点全部闭合的条件后，内置的电流型继电器BLJ1〜BLJ3的S线圈得电起动， 各自的常开接点同时闭合，将I段电压小母线的1 YMa、1YMb、1YMc、1YML、1YMn与II段电 压小母线的1 YMa、1YMb、1YMc、1YML、1YMn分别接通，PT 二次电压小母线并列运行5. PT解列① 手动解列：在PT并列的工作状态下，只要将手动转换开关7KK置于解列位置，该开 关的2、4端子接通，内置的电流型继电器BLJ1〜BLJ3的R线圈得电起动，使原各自闭合的 常开接点同时打开，I、II段电压小母线解列后分段运行。
② 自动解列：在PT并列的工作状态下，只要拉开II段母线130 (15AH)母联断路器QF, 其常闭辅助接点随之闭合，该接点与手动转换开关7KK的2、4端子并联，即可实现解列三)说明内置的电流型继电器1PTJ1〜1PTJ3、2PTJ1〜2PTJ3、BLJ1〜BLJ3均有两个励磁线圈， 分别用符合S和R表示S线圈得电起动时，继电器的常开接点闭合；R线圈得电起动时, 继电器的常开接点打开五、PT并列装置原理接线图(单线图)引自I段母线PT (电压输入)11PTJ1〜1PTJ3常开接点丨引至I段电压小母线■ IPT并列装置BLJ1〜BLJ3常开接点引自II段母线PT (电压输入)LpTJI〜2PTJ3常开接点i引至II段电压小母线I I。
