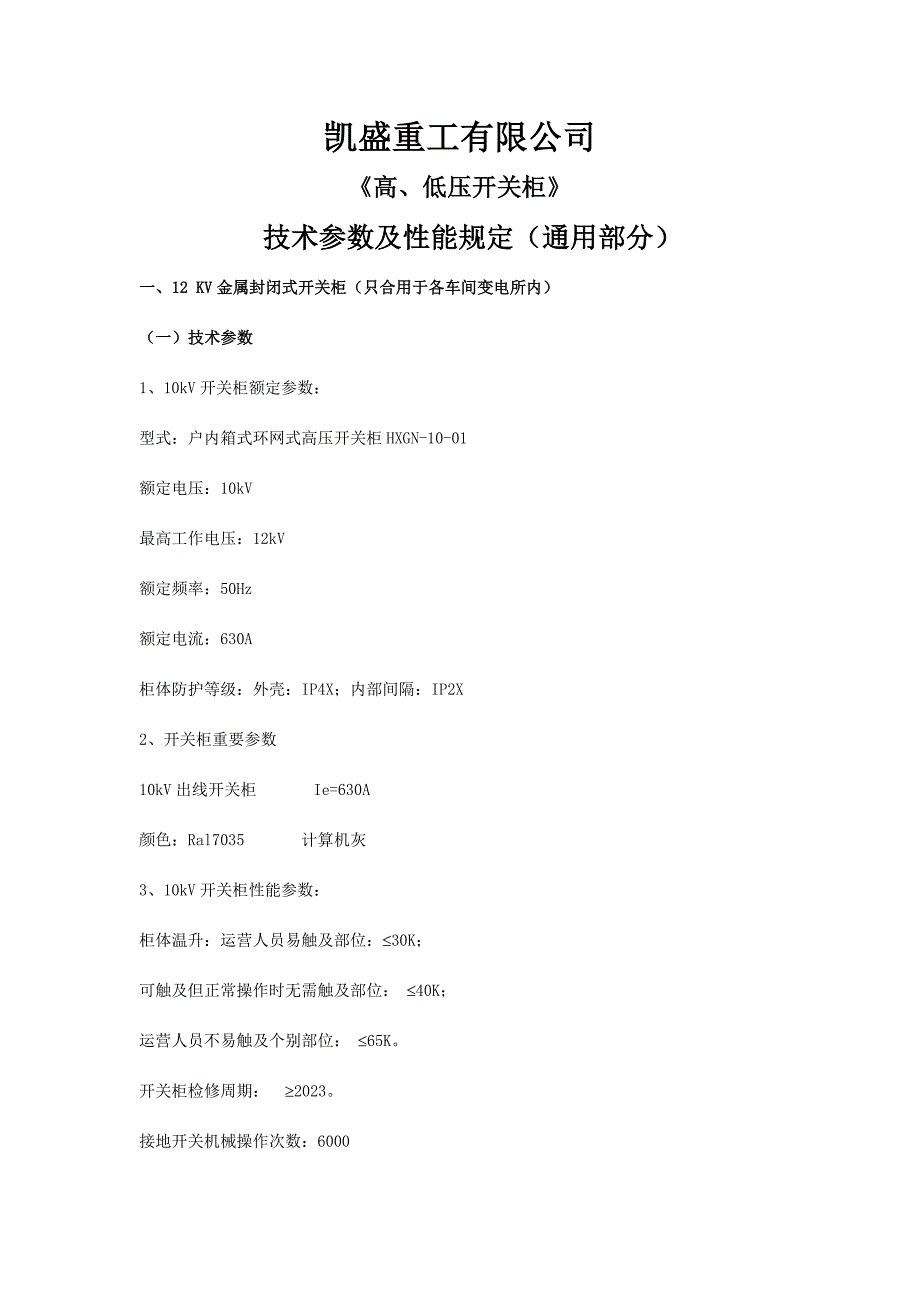

凯盛重工有限公司《高、低压开关柜》技术参数及性能规定（通用部分）一、12 KV金属封闭式开关柜（只合用于各车间变电所内）（一）技术参数1、10kV开关柜额定参数：型式：户内箱式环网式高压开关柜HXGN-10-01额定电压：10kV最高工作电压：12kV额定频率：50Hz额定电流：630A柜体防护等级：外壳：IP4X；内部间隔：IP2X2、开关柜重要参数10kV出线开关柜 Ie=630A 颜色：Ral7035 计算机灰3、10kV开关柜性能参数：柜体温升：运营人员易触及部位：£30K；可触及但正常操作时无需触及部位： £40K；运营人员不易触及个别部位： £65K开关柜检修周期： ³2023接地开关机械操作次数：6000其它未注标准按国标、部标或行业标准制造验收二）结构规定：开关柜结构设计除应满足GB3906-91《3～35kV交流金属封闭开关设备》之规定外，还应满足下列规定：1、开关柜外形尺寸为：按蓝图2、外壳由完全接地的金属板经折弯后铆接而成，为拼装式3、柜体材料为进口敷铝锌钢板，柜门、后盖板、侧封板及泄压板为优质酸洗钢板，并进行粉末喷涂4、每个隔室都用接地的金属隔板完全隔离成各自独立的小室，使意外事故仅限制在发生的隔室内；每个隔室均有独立的泄压通道，用于释放由于内部燃弧所产生的压力，保证人身安全。
5、电源指示灯位于开关柜前上部，与高压室完全隔开6、门上设有观测窗，可以在柜门关闭的情况下，方便地查看刀闸所处的位置7、开关柜内绝缘支架采用BMC复合材料整体模压成型，三相一体式结构BMC具有优良的电气性能及很好的强度、耐热性、阻燃性、成型尺寸精确等特性，不仅能改善整体结构，缩小体积，减少零件，并且还可提高开关柜的绝缘及机械强度8、电缆室位于开关柜后部，安装与维护方便电缆室的空间宽敞，其内可同时配备接地开关，方便更换、维修9、开关柜内设电加热器，各开关柜的加热器应均匀接至加热小母线上，加热器可在柜内由开关控制其投入或切除加热器带加热信号断线报警10、主母线室位于开关柜中上部，相邻柜间采用环氧套管隔开，真正做到了隔室独立11、母线采用高导电性铜导体（T2铜）制作，表面全长采用镀锡解决；母线接头处采用绝缘包缚主母线为分段式，即各柜均有各自独立的主母线，使生产、运送、安装均很方便12、若左（或右）侧有变压器（或开关柜），则用铜排连接（铜排包热缩绝缘），保证和相应的设备生产厂积极联系，做到无缝对接13、开关柜有下列防误操作联锁功能：(1).防止误分、误合隔离开关；——隔离开关配备专门的工具或挂锁，由专人管理工具或钥匙，在填写好操作票后断开负荷后，才干操作隔离开关的分合。
2).防止带接地开关合闸闭锁；——当接地开关在合闸状态时，隔离开关无法从分闸状态送闸3).防止误入带电间隔——10KV电缆进线柜装有能反映线路侧有无电压的带电显示装置三）元件选用及具体技术规定：1、隔离开关：选用GN19-12/630A型的隔离开关 额定参数： 额定电压：10kV 最高电压：12kV 额定电流： 630A动稳电流(峰值)：50KA4秒热稳定电流（有效值）：20KA2、 氧化锌避雷器系统额定电压： 10kV额定电压： 12kV连续运营电压：10kV选用Y5WZ-12.7/45型氧化锌避雷器二、低压抽出式开关柜（一）系统概况系统额定电压：380V系统最高电压：420V系统额定频率：50Hz系统中性点接地方式：直接接地安装地点：安装于******变电所的各个独立配电室变电所低压开关柜柜体为防护式金属外壳，基本柜架采用专用型材，构件组装防护等级为IP4X变电所低压开关柜柜体采用MNS低压配电柜，柜体出线采用转接件转接，柜体规定布局合理，维护操作安全、方便，柜体出线端配绝缘护套电气柜母线在也许威胁操作及维护人员安全的地方应做必要的绝缘隔离，每单面柜体应做保护接地，接地线应尽也许短。
一、二次元件的配合工艺好，能有效地保证接触一、二次元件应具有足够的抗冲击能力而不致被损坏面板应具有分、合、实验等位置的明显标志每个控制单元的面板上应有相应的工作指示灯所有电气元件应采用螺丝安装方式进行安装，所采用的电气元件应是模块化的设计，可以根据不同的需要进行拼装二）结构设计：1、柜的框架采用覆铝锌板做原材，板材的厚度不得小于2mm并由高强度的自攻螺栓联结而成2、框架、覆板、盖和门等组成的柜体能承受系统短路所产生的机械和热应力的作用，能承受开关动作产生的击力而不影响其他电器的工作，并能承受正常的吊装、运送所导致的应力作保持其性能不受影响3、柜内部及顶部开有必要的散热通风孔道，柜体背面采用双开门，并且不减少壳体的防护等级4、柜体采用的绝缘材料组件是阻燃的、自熄的和高强度的5、柜体的主母线室、功能单元室、电缆室、接线端子室分隔清楚6、形成隔室的材料有足够的机械强度，且均为阻燃性的，以保证：防止非专业人员触及本单元的带电部件；防止所有人员触及相邻单元的带电部件；防止一个回路的开关电器的通断动作影响相邻单元的运营稳定性；限制事故电弧不致扩大到相邻单元7、联锁：功能单元的操作手柄和断路器的操作手柄之间有可靠的机械联锁功能单元在断路器处在“断开”位置的时候，应有可靠措施防止误合闸所有联锁的机械寿命不低于10000次8、对于抽屉式开关柜，应具有如下功能：(1) 每个抽屉单元应有三个明显位置，即工作、实验和断开，这三个位置均应有机械定位装置。
2) 每个抽屉单元应具有同型号互换性，即使在短路事故发生后，其互换性也不应改变3) 主电路和辅助电路的隔离插接件应能随单元的进出而自动地接通和断开4) 各抽屉单元上应安装保护电路连接插件其动作程序为：在主电路连接之前，该插件与保护导体先接通，在主电路断开后，该插件才允许与保护导体分断5) 抽屉单元与单元门之间应设有机械联锁当主开关（隔离开关或断路器）处在分断位置时，单元门才干打开，抽屉单元才干拉出或插入三）电气元件的选择：1、 低压柜的电气元件按照以下规定选择：变电所低压开关柜部分：空气断路器：选用施耐德电气有限公司的MT系列产品塑壳断路器：选用施耐德电气有限公司NS系列交流接触器: 选用常熟开关厂的CK3系列产品浪涌保护器：选用安徽金力电子有限公司JLSP系列产品电流互感器：按图规定2、按钮，信号灯采用LA39-11系列及AD16-22系列；普通端子选用SAK系列，每台柜子预留10%端子余量3、进线柜，联络柜仪表选用美国AEC公司的AEC46××型数显液晶网络电力仪表如不含计量功能，则另配置电能表，精度≥0.5）4、所有低压元器件必须满足标书和设计图纸上的技术规定，并有完备的质量证书及出厂证明。
5、所有电器元件电气参数需和图纸电气参数一致6、计量柜（箱）按图纸规定制做随设备提供进、出电缆封堵所需的防火材料，所有设备达成电业部门验收标准变电所低压动态无功补偿柜部分：1、无功补偿控制器选用器美国AEC公司的AEC4700低压智能无功补偿控制器，根据电网需要和设计规定配备电抗器，以限制合闸涌流或限制不同次谐波，每只电容器安装匹配小型断路器对其进行保护2、电容补偿柜采用TSC型动态无功补偿装置，随产品配备检测实验报告单四）电气性能：1、主回路的额定工作电压：380VAC2、接触器控制电压：220VAC3、控制回路电压：220VAC4、额定供电频率：50HZ5、母线、导电件和绝缘导线(1) 母线、导电部件的材料均为高导电率的铜材制造(2) 绝缘导线采用铜质线，辅助电路的绝缘导线为多股铜绞线,所有导线编号用中文-数字编写，编号3) 用异型管或白塑料管打印而成，或使用标准套号，其笔迹必须清楚对的严禁使用手写方式4)母线接触头采用镀锡解决6、接地保护接地螺栓应牢牢地焊接于结构、隔离金属板和门板上，N线和PE线的截面不小于相母线的50%，以保证运营安全7、测量仪表，继电保护及二次回路（1）测量仪表及继电保护装置与带电部分应用接地金属隔板隔开，在一次回路不断电情况下，保证维护人员不触及带电部分，安全地对二次回路进行检修及更换元件（电流、电压互感器的二次引线除外）。
2）测量仪表及继电保护装置应有可靠的防振动措施，不因开关柜中断路器在正常操作及故障动作时产生的震动而影响它的正常工作及性能3）当装测量仪表及继电保护装置的盘板以绞链固定于开关柜上时，其仪表、保护盘与盘外的二次连接导线应采用多股软铜绝缘线，端子排接线板及固定螺丝均为铜合金材料制成，并镀镍防腐解决，标志应对的、完整、清楚、牢固，导线及端子应为阻燃型4）当测量仪表及继电保护装置盘面上的二次回路接线以插头与开关柜中其他组件的二次回路相连接时，其插头及插座必须接触可靠，并有锁紧设施5）二次回路中的低压熔断器、端子和其他辅助元件应有可靠的防护措施，使运营维护人员不会触及导电体6）二次回路导线采用阻燃绝缘铜芯导线、表计、控制、信号和保护回路截面不小于2.5mm2 ，电流互感器二次侧引到端子排的连线截面不小于4mm2 ，对外引接电缆均应通过端子排，每排端子应留有15%的备用端子端子采用魏德米勒SAK端子7）开关柜内接线要对的、美观、整齐、标号齐全安装接线标示用内齿套管并用线号机打印，标式采用双重编号及回路编号、安装接线相对编号8）开关柜柜前柜门配装有明确的操作及警示标志，如手车旋进方向，地刀旋进方向，工作、实验位置指示，高压危险警示等并有设备操作注意事项标示。
8、电容补偿柜控制器保证晶闸管过零触发，使得投切电容器无冲击、无涌流、无过渡过程，可以跟踪补偿负荷无功功率，提高功率因数，不产生谐波 9、动态补偿柜技术参数 系统电压等级 400V 系统频率 50Hz 系统响应时间 ≤20ms 控制电源 AC220V 额定容量 以图纸为准 补偿后功率因数 ＞0.9 投切级数 8-10级 环境温度 -30℃—— +50℃（五）其它1、柜体表面应采用环氧树脂粉末静电喷涂2、柜体颜色：新计算机灰，色卡：RAL70353、盘柜面及电气设备应按回路规定做好标记牌，标记牌应清楚不易脱落标记牌底色为黑色，凹体白色字母，用螺丝或铆钉固定，严禁使用胶水或不干胶方式固定标记牌标记牌内容涉及：设备的工艺编号，设备名称，电机功率等相关的电气参数并应经设计院和业主方确认后制造4、铭牌：所有铭牌均为铜或不锈钢制六）供货范围1、供方应提供动力中心开关柜本体及其柜内所有电气一次、二次元器件及附件参见上表提供的动力中心﹝开关柜配置接线图（见附图）﹞2、每面动力中心开关柜的供货范围应涉及下列设备，但不限于此柜内所有的元器件及附件，涉及塑壳断路器、隔离插头（或隔离开关）、接触器、热继电器、电流互感器、表记等；3、柜内控制用熔断器、辅助继电器、控制开关（或按钮）。
4、柜内水平主母线、垂直分支母线、中性线5、联通主母线、变电所各柜之间的跨接连通母线桥（假如有）、接地母线、其它保证整体供电必须提供的母线等6、可拆卸吊装角铁或吊环7、柜底槽钢安装底架三、动力配电柜、照明开关柜（一）电气元件的选择：1、 低压柜的电气元件按照以下规定选择：暗装式照明开关盒：选用PZ30系列隔离开关：选。
