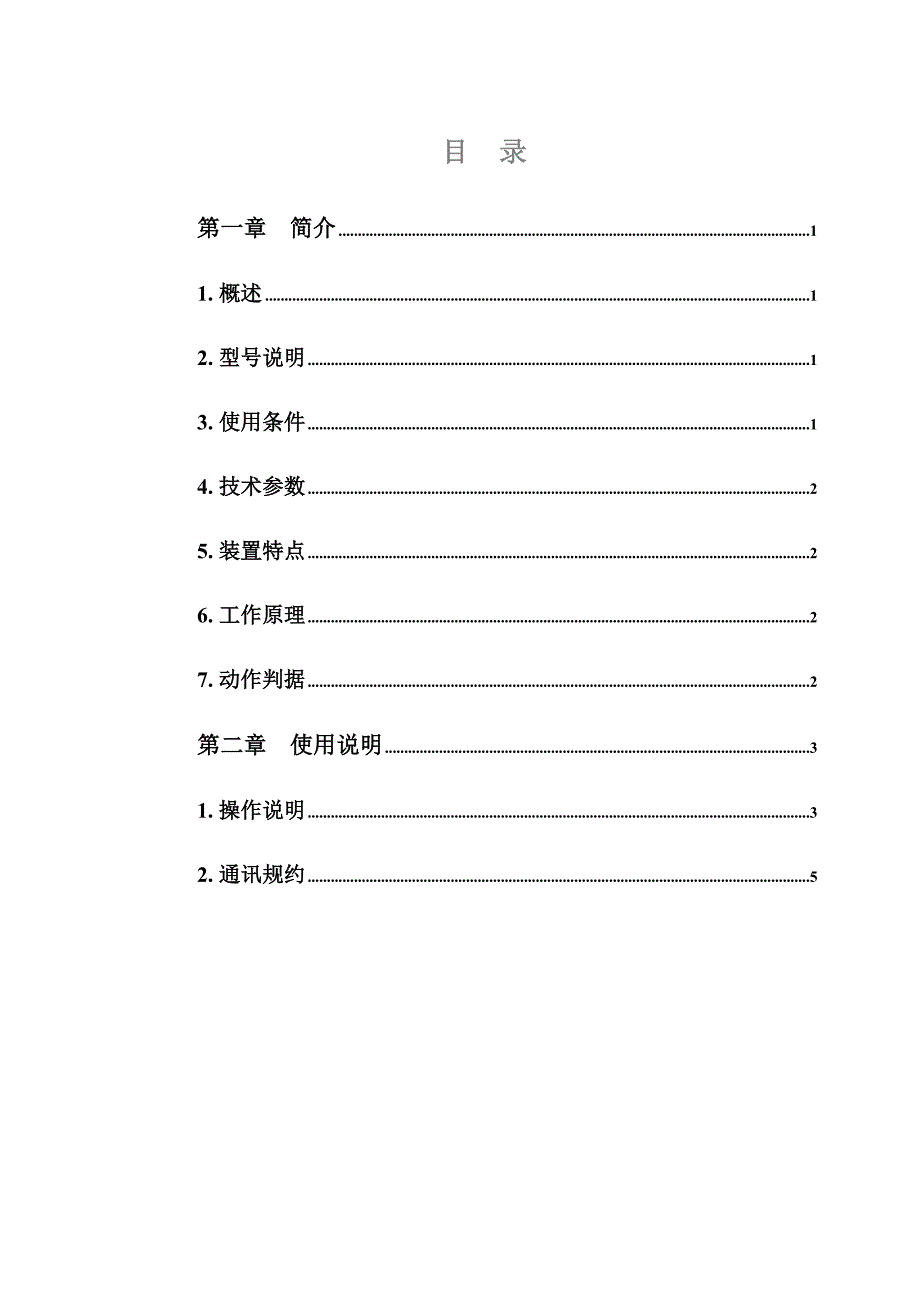

目 录第一章 简介 11. 概述 12. 型号说明 13. 使用条件 14. 技术参数 25. 装置特点 26. 工作原理 27. 动作判据 2第二章 使用说明 31. 操作说明 32. 通讯规约 5第一章 简介1. 概述电力部门及电力用户在日常用电过程中时常发生谐振而导致电压互感器（PT）烧毁和其他不可预料的事故，从而影响正常的供电及生产活动我公司总结了以前各种类型消谐器的优缺点，广泛征求用户和专家的意见、建议并结合现场经验研制的一种智能消谐装置本装置有更高的运算精度、更准确的逻辑判断能力及更快的出口消谐动作它分两级消谐过程，更有效更合理第一级为弱阻尼消谐，采用压敏电阻可长时间消谐；第二级为强阻尼消谐，采用大功率出口元件，瞬间强制系统消谐它还具有点阵液晶显示器（LCD）、信号指示灯、触摸按键和RS485现场通讯总线为人机接口，配以智能化的软件，组成了技术和原理先进，使用简单方便的“傻瓜型”诊断、消谐、记录装置该装置可实时显示系统时钟及PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，可以区分过电压、谐振以及单相接地，可配置通信接口把故障信息传送至有关部门，适用于无人值守变电站。
2. 型号说明注意：装置通讯为RS485通讯，默认机型为5U机型3. 使用条件Ø 海拔高度≤2Km；Ø 环境温度为：－25℃～85℃；Ø 相对湿度：≤95%；Ø 大气压力为：80～110Kpa；Ø 周围介质无导电尘埃、导致金属或绝缘损坏的腐蚀性气体、霉菌等4. 技术参数Ø 工作电源：DC/AC220V（-20%～+10%），其它情况订货时注明；Ø 功耗：电源回路：DC220V≤20W或者AC220V≤20VA；交流电压回路：≤1VA；交流额定电压：100V5. 装置特点Ø 两级消谐动作更可靠，更有效Ø CPU数据采集、运算、逻辑判断、控制输出等速度快，精度高，自带“看门狗”（Watchdog）电路，抗干扰、自检及自恢复能力强；Ø 采用128×64点阵液晶显示器（LCD），全中文化，显示信息丰富、 直观； Ø 实时显示系统时钟、日历、PT开口三角电压4种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz）的电压分量；Ø 可以判别过电压、谐振以及单相接地，并对谐振迅速消除；Ø 对各种故障均可给出告警信号并显示和保存有关信息，保存信息掉电后不丢失；Ø 消谐元件出口功率大、无触点；Ø 通过中文菜单提示和面板按键整定，调试和维护简单、方便；Ø 硬件、软件冗余设计，抗干扰能力强；Ø 适用于各种电压等级的PT；Ø 配置通信接口把各种故障信息传送至有关部门，适用于无人值守变电站。
6. 工作原理装置实时监测PT开口三角电压，运用FFT算法计算出零序电压四种频率的电压分量（3分频、2分频、基波、3倍频），用先进的判据智能判断，并作出相应动作装置分两级消谐动作，第一级：当装置监测到PT开口电压大于15伏但未达到装置二级消谐判据时启动内部压敏电阻对谐振起阻尼作用从而预防谐振；第二级：当装置监测到PT开口电压达到谐振判据时立即启动消谐动作，对PT产生强阻尼，从而消除谐振7. 动作判据Ø 一级消谐启动判据：PT开口电压有效值≥15伏但未达到二级启动判据Ø 二级消谐启动判据：谐振判据：17Hz谐波电压≥17V,25Hz谐波电压≥25V,150Hz谐波电压≥33V；接地判据：基波电压≥30V；过压判据：基波电压≥120V第二章 使用说明1. 操作说明装置上电后，红色“电源”指示灯亮，内部进行全面的自检，有异常报相应的故障，无问题装置自动运行绿色”运行灯周期性闪烁，液晶显示PT开口电压及当前时间等信息如“图1”“图2”装置正在启动自检…… 智能消谐装置正在运行2007/07/20图1图2在装置运行过程中如有“接地”“谐振”“系统过电压”等故障发生，装置进行相应的动作，并通过指示灯和继电器出口报告故障类型，同时界面自动弹出相关信息，如“图3”“图4”故障记录：类型：谐振时间：2005/05/02次数：5/10图3故障记录：类型：接地时间：2005/05/02次数：6/10图4在运行界面下，如按“确认”键，装置进入“图5”“图6”菜单，在该菜单下可选择各种选项进行查看或修改。
按“选择”可依次选择各个子菜单→故障记录电压显示出口实验时间修改 ▼ →通讯设置 ▲消谐定值电压校准图5图6在“图5”界面选择“故障记录” 按“确认”键显示故障信息如“图3”“图4”界面所示在“图5”界面选择“电压显示” 按“确认”键显示各分频的实时电压，界面如“图7”所示在“图5”界面选择“出口实验”按确认选项，进行各功能出口实验，界面如“图8”在“图8”界面可选择相应的实验内容按“确认”键进行取消实验按“取消”键，如“图9”“图10 ”分 50HZ： 10V频 17HZ： 5V电 25HZ： 2V压 150HZ：6V谐振报警出口实验接地报警出口实验过压报警出口实验消谐出口实验图7图8谐振报警出口实验取消 ？ 确认？谐振报警已出口取消？图9图10在“图5”界面选择“时间修改”项进行时间修改，按“选择”键选择修改内容，按“数字”键进行修改，如“图11”在“图5”界面选择“通讯设置”进行本机地址和通讯波特率的设置界面如“图12”，按“选择”键选择相应内容，按“数字”键进行相应的修改时间修改：2007 / 05 / 12图11通讯设置：本机地址：001通讯波特率：1200图12在“图5”界面选“消谐定值”查看本机消谐的定值如“图13”在“图5”界面选“电压校准”可校准显示值与实际值间的精度如“图14”所示，修改时，用“选择”键选择位数，用“数字”键修改17HZ：17V 消25HZ：25V 谐50HZ：100V 定150HZ：33V 值图13校准系数： 1500图142. 通讯规约Ø 通讯接口：装置提供RS485通讯接口，通讯方式为： 8位数据位，1位起始位，1位停止位，无校验，异步半双工，波特率 ：1200～9600bps可设。
Ø 通讯流程：校时上位机 消谐装置查询事件上位机上位机上位机上位机 问 答 问 答 确认消谐装置消谐装置消谐装置 无新事件 有新事件上位机系统（主站）周期性依次查询各消谐装置（从站），被查询装置按所接收的命令产生相应的动作并按相应报文帧格式进行应答上位机可随时插入各种类型报文，检索从站信息，或对从站进行控制操作上位机查询故障时，无故障装置发送无故障报文；有故障发送相应故障报文，当收到上位机的确认命令后装置发送无故障报文，直到新的故障出现Ø 报文格式：报文采用单帧格式，长度不固定报文长度指报文内容长度，代码和指故障特征码、报文长度、报文内容之和的低16位值。
报文的基本单位为字节，每个字节为一个8位组Ø 报文内容： 装置默认一种规约，用户如有特殊要求需在订货时提出，默认规约具体内容如下：表1、上位机发校时命令：(CRT)123456789EBH90HEBH90H10H站号51HYEAR低8位YEAR高8同步头起始符装置地址特征码年10111213141516171819MONDAYHOURMINSECMSEL低8位MSEL高8位&L&H16H月日时分秒毫秒代码和结束符 表2、事件查询上位机下发查询故障信息命令：（ASK）12345678 EBH90H EBH90H10H站号5516H同步头起始符装置地址特征码结束符 表3、下位机应答信息，无新事件时应答报文如下：(ACK)12345678EBH90HEBH90H10H站号56H16H同步头起始符装置地址特征码结束符表4、有新事件时应答报文如下：(R)1234567890EBH90H0EBH90H10H站号50H0DHTYPE同步头起始符装置地址特征码报文长度故障类型101112131415161718FYEAR低位YEAR高位MONDAYHOURMINSECXX故障频率年月日时分秒电压值192021&L&H16H 代码和结束符表5、上位机接收到故障报文后下发报文（ACK）123456780EBH90H0EBH90H10H站号57H16H同步头起始符装置地址特征码结束符3.附图装置原理图尺寸图开孔图 正视图开孔尺寸：138×212 （宽×高 单位：mm）外形尺寸：150×220×130（宽×高×深 单位：mm） 后端子示意图：装置接线原理图：。
