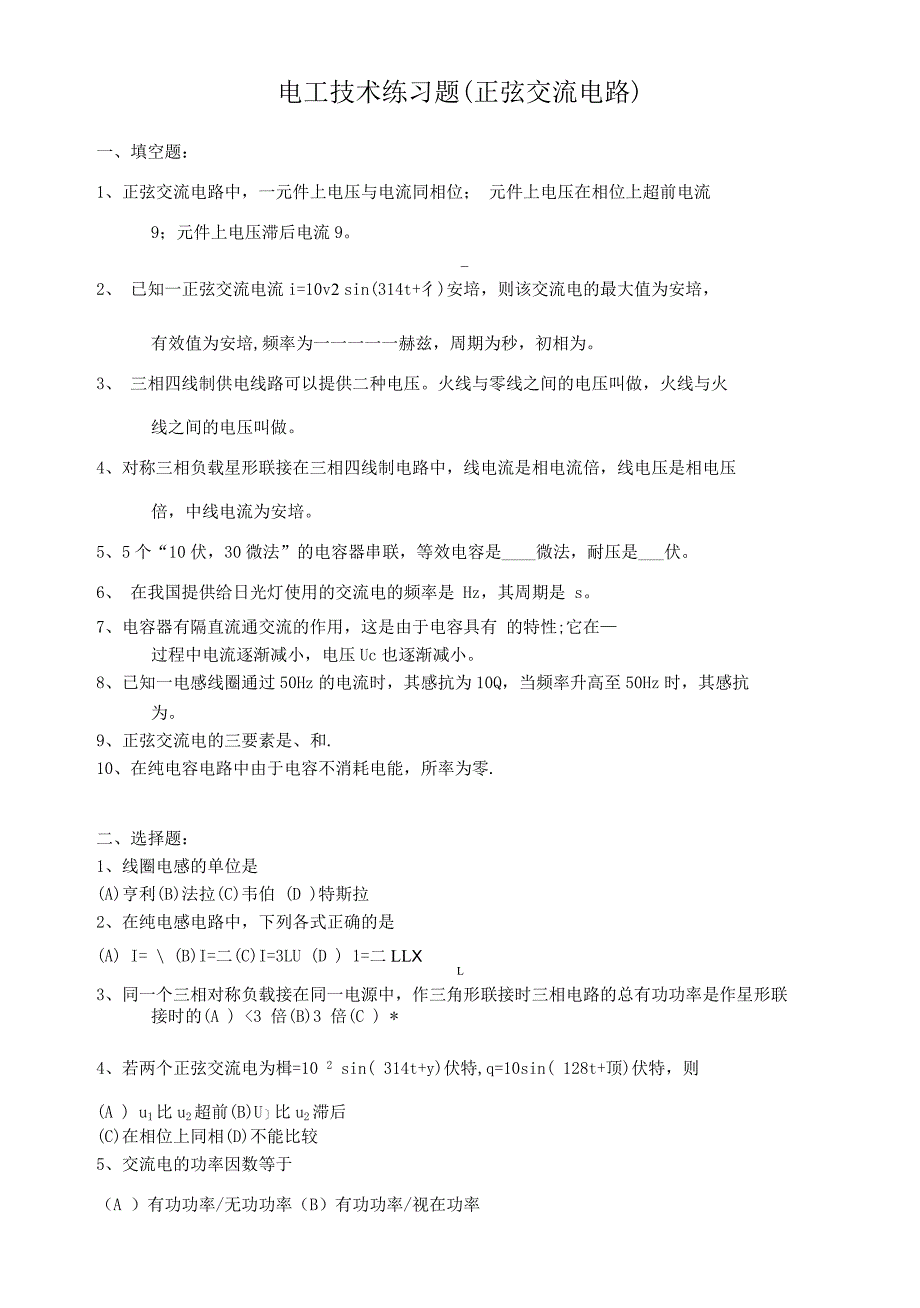

电工技术练习题(正弦交流电路)一、填空题：1、正弦交流电路中，一元件上电压与电流同相位； 元件上电压在相位上超前电流9；元件上电压滞后电流9 -2、 已知一正弦交流电流i=10v2 sin(314t+彳)安培，则该交流电的最大值为安培，有效值为安培,频率为一一一一一赫兹，周期为秒，初相为3、 三相四线制供电线路可以提供二种电压火线与零线之间的电压叫做，火线与火线之间的电压叫做4、对称三相负载星形联接在三相四线制电路中，线电流是相电流倍，线电压是相电压倍，中线电流为安培5、5个“10伏，30微法”的电容器串联，等效电容是____微法，耐压是___伏6、 在我国提供给日光灯使用的交流电的频率是 Hz，其周期是 s7、电容器有隔直流通交流的作用，这是由于电容具有 的特性;它在—过程中电流逐渐减小，电压Uc也逐渐减小8、已知一电感线圈通过50Hz的电流时，其感抗为10Q，当频率升高至50Hz时，其感抗为9、正弦交流电的三要素是、和.10、在纯电容电路中由于电容不消耗电能，所率为零.二、选择题：1、线圈电感的单位是(A)亨利(B)法拉(C)韦伯 (D )特斯拉2、在纯电感电路中，下列各式正确的是(A) I= \ (B)I=二(C)I=3LU (D ) 1=二LLXL3、同一个三相对称负载接在同一电源中，作三角形联接时三相电路的总有功功率是作星形联接时的(A ) <3 倍(B)3 倍(C ) *4、若两个正弦交流电为楫=10 2 sin( 314t+y)伏特,q=10sin( 128t+顶)伏特，则(A ) u1比u2超前(B)U］比u2滞后(C)在相位上同相(D)不能比较5、交流电的功率因数等于（A ）有功功率/无功功率（B）有功功率/视在功率（C ）无功功率侑功功率（D）视在功率侑功功率6、下列说法正确的是（）A. RL串联电路中总电压超前电流n/2B. RC串联电路中电容两端电压滞后电流n/2C. 无功功率即是无用的功率D. 无功功率与视在功率的比值叫做功率因数7、在RLC串联电路中，总电压与电流的相位关系如图所示，这个电路呈（）...A。
电容性B, 电阻性"C 电感性D. 纯电感性IU三、是非题：1、 为了安全，三相四线制的中线应接上熔断器2、 交流电路中，电阻、感抗、容抗的大小都与频率有关3、在RLC串联电路中，若XL〉XC,则该电路为电感性电路4、 电容器的电容量要随着它所带电荷量的多少而发生变化.（）5、最大值旋转矢量在纵轴上的投影是该时刻正弦量的瞬时值.（）6、感抗和容抗的大小均与电源频率有关，而R、L和C均与电源频率无关7、 不对称三相负载作星形联接时必须要有中线，中线允许安装保险丝和开关.（）8、 用万用表测得的电压为交流电的瞬时值9、 额定电压为220V的灯泡允许接到最大值为311V的交流电压下工作10、 在三相交流电路中负载消耗的总功率等于各相负载消耗的功率之和.（）四、计算题：1、RL串联电路中，电阻R=16 Q，感抗Xl=12 Q，电源电压为2V求：电路的阻抗Z，电阻上的电压UR,电感上的电压ul2、某三相对称负载，每相电阻R=12Q，感抗Xl=5Q，用三角形接法接电压为380伏特的三相电源上，求相电流、线电流3、已知一 RL串联电路，R=24Q, Xl =32Q,接到电压为u 220 j!sin（t）V的交流电源上,求：（1）电路中的电流有效值；（2）电路的功率；（3）若把三个这样的负载星形联接后接到线电压为380V的对称三相电源上，求此时的相电流和线电流.。
