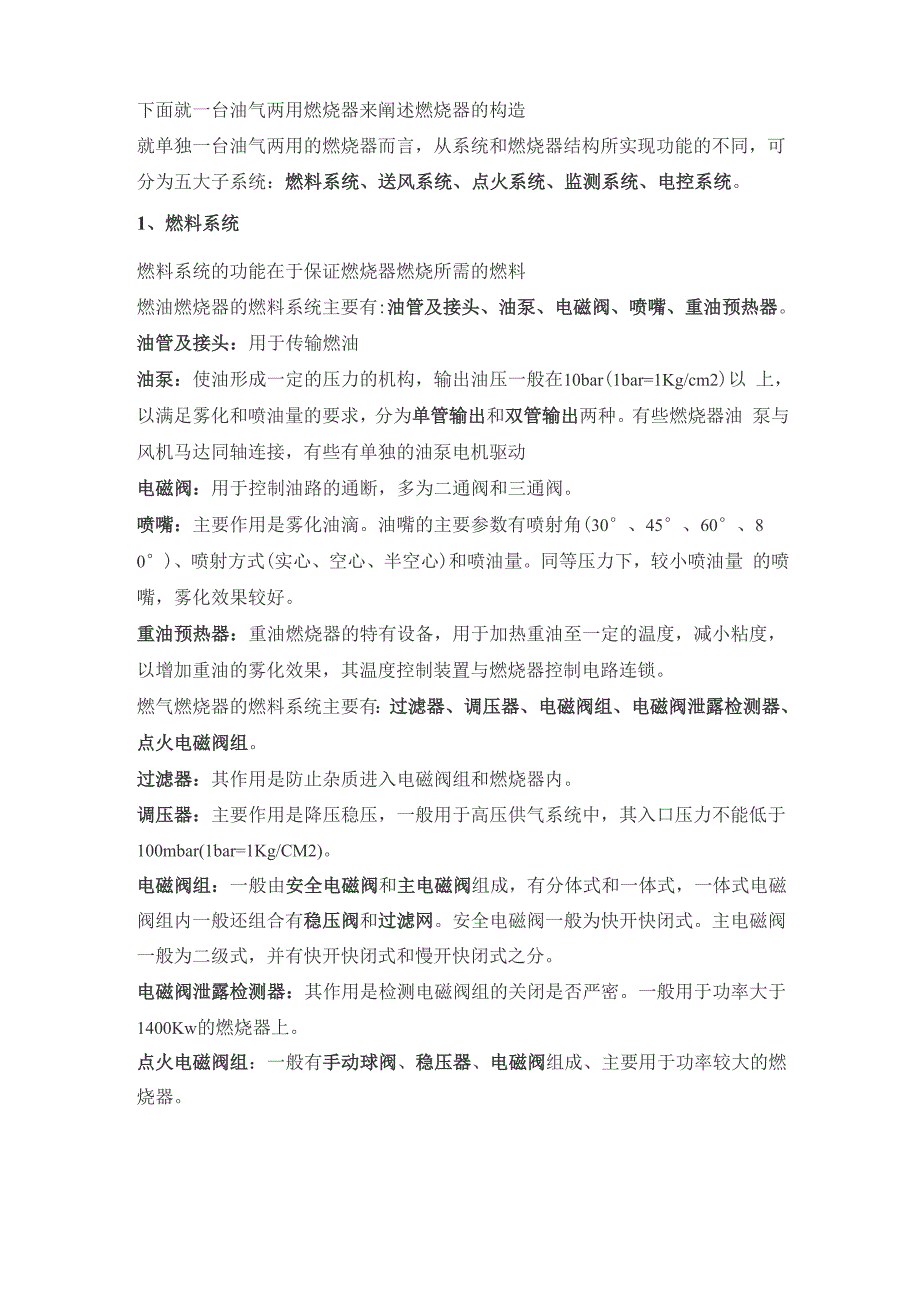

下面就一台油气两用燃烧器来阐述燃烧器的构造就单独一台油气两用的燃烧器而言，从系统和燃烧器结构所实现功能的不同，可 分为五大子系统：燃料系统、送风系统、点火系统、监测系统、电控系统1、燃料系统燃料系统的功能在于保证燃烧器燃烧所需的燃料燃油燃烧器的燃料系统主要有:油管及接头、油泵、电磁阀、喷嘴、重油预热器油管及接头：用于传输燃油油泵：使油形成一定的压力的机构，输出油压一般在10bar(1bar=1Kg/cm2)以 上，以满足雾化和喷油量的要求，分为单管输出和双管输出两种有些燃烧器油 泵与风机马达同轴连接，有些有单独的油泵电机驱动电磁阀：用于控制油路的通断，多为二通阀和三通阀喷嘴：主要作用是雾化油滴油嘴的主要参数有喷射角(30°、45°、60°、8 0°)、喷射方式(实心、空心、半空心)和喷油量同等压力下，较小喷油量 的喷嘴，雾化效果较好重油预热器：重油燃烧器的特有设备，用于加热重油至一定的温度，减小粘度， 以增加重油的雾化效果，其温度控制装置与燃烧器控制电路连锁燃气燃烧器的燃料系统主要有：过滤器、调压器、电磁阀组、电磁阀泄露检测器、 点火电磁阀组过滤器：其作用是防止杂质进入电磁阀组和燃烧器内。
调压器：主要作用是降压稳压，一般用于高压供气系统中，其入口压力不能低于 100mbar(1bar=1Kg/CM2)电磁阀组：一般由安全电磁阀和主电磁阀组成，有分体式和一体式，一体式电磁 阀组内一般还组合有稳压阀和过滤网安全电磁阀一般为快开快闭式主电磁阀 一般为二级式，并有快开快闭式和慢开快闭式之分电磁阀泄露检测器：其作用是检测电磁阀组的关闭是否严密一般用于功率大于 1400Kw的燃烧器上点火电磁阀组：一般有手动球阀、稳压器、电磁阀组成、主要用于功率较大的燃 烧器二、送风系统送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳 体、风机马达、风机叶轮、风枪火管、风门控制器、风门挡板、扩散盘等壳体：是燃烧器各部件的安装支架和新鲜空气进风通道的主要组成部分从外形 来看可以分为箱式和枪式两种，箱式燃烧器多数有一个注塑材料的外罩，且功率 一般较小，大功率燃烧器多数采用分体式壳体，一般为枪式壳体的组成材料一 般为高强度轻质合金铸件风机马达：主要为风机叶轮和高压油泵的运转提供动力，也有一些燃烧器采用单 独电机提供油泵动力某些小型燃烧器采用单相电机，电机只有按照确定的方向 旋转才能使燃烧器正常工作。
风机叶轮：通过高速旋转产生足够的风压以克服炉膛阻力和烟囱的阻力，并向燃 烧室吹入足够的空气以满足燃烧需要它由装入一定倾斜角度的叶片的圆柱状轮 子组成，其组成材料一般为高强度轻质合金钢，也有注塑成形的产品，所有合格 的风机叶轮均具有良好的平衡性能风枪火管：起引导气流和稳定风压作用，也是进风通道的组成部分，一般有一个 外壳式法兰与炉口连接其组成材料一般为高强度和耐高温的合金钢风门控制器：是一种驱动装置，通过机械连杆控制风门挡板的转动一般有液压 驱动控制器和伺服马达控制器两种，前者工作稳定，不易产生故障，后者控制精 确，风量变化平滑风门挡板：主要作用是调节进风通道的大小以控制进风量的大小其组成材料有 注塑和合金两种，注塑挡板一般为单片、双片、三片的多种组合方式扩散盘（调风器）：其特殊的结构能够产生旋转气流，有助于空气与燃料的充分 混合，同时还有调节二次风量的作用三、点火系统点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器，点 火电极，电火高压电缆点火变压器：是一种产生高压输出的转换元件其输出电压一般为2X5KV,2X6,2 X7，输出电流一般为15〜30MA.点火电极：将高压电能通过电孤放电的形式转换成光能和热能，以引燃燃料，一 般有单体式和分体式两种。
电火高压电缆：其作用是传送电能四、 监测系统监测系统的功能在于保证燃烧器安全运行，其主要部件有火焰检测器，压力检测器、监测温度器等火焰检测器：其主要作用是监视火焰的形成状况，并产生信号报告程控器火焰 监测主要有三种：光敏电阻、紫外UV电眼和电离电极压力监视器：一般用于气体燃烧器，主要有燃气高压、低压监测，以及风压监测， 若燃烧器用于蒸汽锅炉，还有蒸汽压力监测温度监测器：燃油（重油）温度的监测与控制五、 电控系统电控系统是以上各系统的指挥中心和联络中心，主要控制元件为程控器，针对不 同的燃烧器配有不同的程控器，常见的程控器有：LFL系列、LAL系列、。
