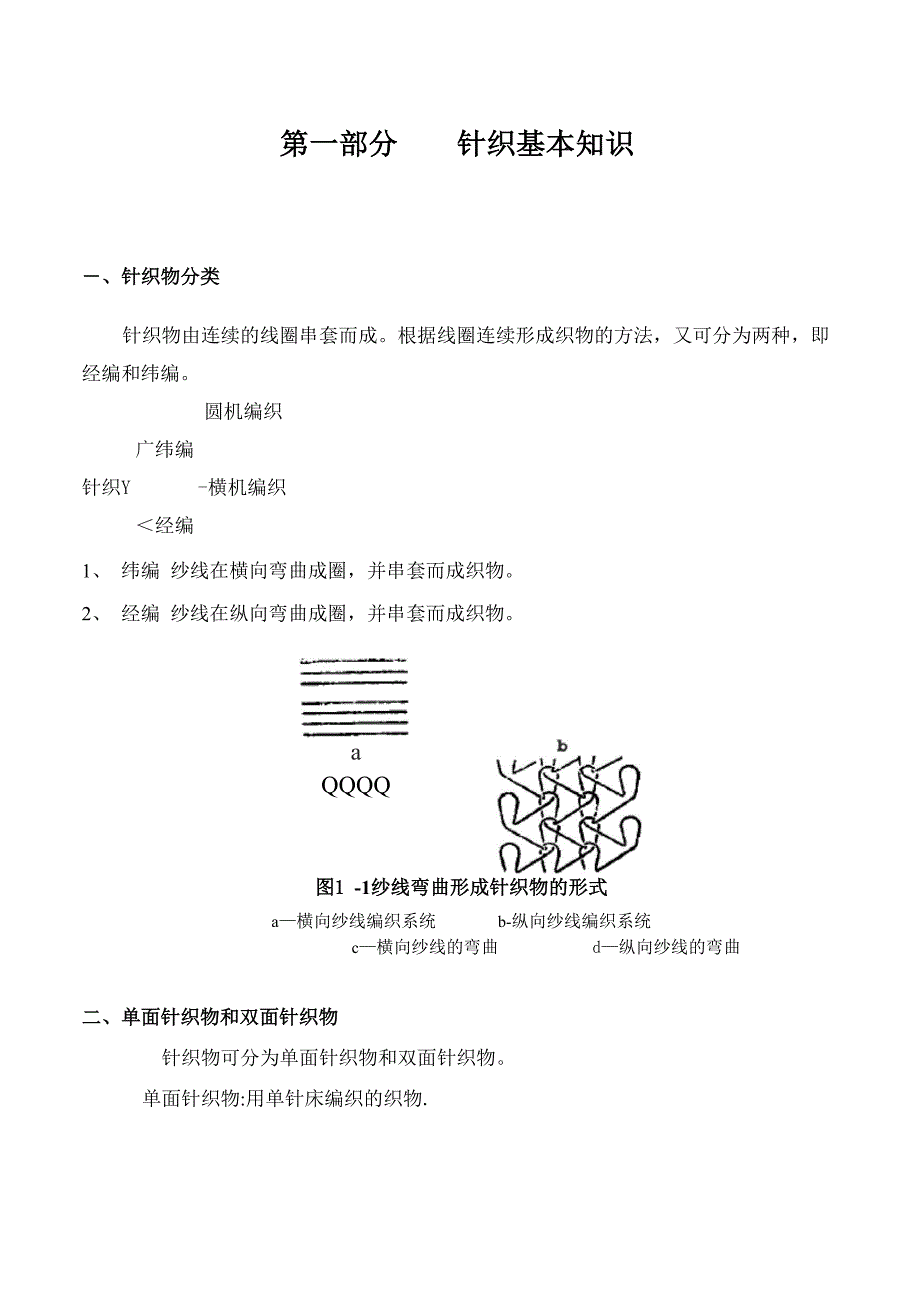

第一部分针织基本知识―、针织物分类针织物由连续的线圈串套而成根据线圈连续形成织物的方法，又可分为两种，即 经编和纬编圆机编织广纬编针织Y -横机编织＜经编1、 纬编 纱线在横向弯曲成圈，并串套而成织物2、 经编 纱线在纵向弯曲成圈，并串套而成织物a图1 -1纱线弯曲形成针织物的形式a—横向纱线编织系统 b-纵向纱线编织系统c—横向纱线的弯曲 d—纵向纱线的弯曲二、单面针织物和双面针织物针织物可分为单面针织物和双面针织物单面针织物:用单针床编织的织物.双面针织物：用双针床编织的织物针织物的单面、双面取决于编织方法在纬编中，用于编织单面针织物的组织很少, 大多是双面针织物在经编中多数采用单针床编织，以单面织物居多图1—2是最基本的纬编组织一一纬平针组织，该图表示平针组织的正面和反而，两 面分别由相同形状的线圈覆盖表面这一层的线圈圈柱在上呈V字形的称作正面，里面 这一层的线圈沉降弧在上的称作反面图中的纵向线圈称为纵行（图上为W）,横向称 为横列（图上为C）C3C2C1w1 w 2 w3 w4 w 1 w2 w3 w4C3C2C1图1_2纬平针组织图1-3表示的线圈是最基本的经平组织.图中A、B沉降弧线圈形状不同。
A为开口 线圈，B为闭口线圈，都表示反面线圈图1—4表示经平组织（闭口线圈）的正反面 正面线圈与纬编相同，呈V字形，反面线圈沉降弧的圆弧变长,形成横向长的V字形WWW WWW图1-4三、针织面料的特性1、形变回复性 由于针织面料是由线圈串套而成，在受外力作用时,线圈中的圈柱与圆弧发生转移， 即线圈发生形变在外力不大的条件下，织物就能产生较大的变形当外力消失后,线圈 力图回复到其在织物加工中获得定型的形态低模量和形变回复性是针织面料最显著的 特性这一特性,使针织服装服用时具有合体和舒适感,特别是纬编针织物,它能随着人体 各部位的运动自行扩张收缩，给人以舒适的感觉2、柔软性 由于是线圈结构，针织面料质地多孔松软制作内衣、贴接肌肤,能给人以温暖轻柔的质感3、透气保暖性 针织物的透气量远大于机织物多孔结构既有利于汗气排放，又能握持较多的空气， 产生保温的效果4、脱散性 当针织面料的纱线断裂或线圈失去串套连接后,会按一定方向发生线圈与线圈分离,称为脱散性． 脱散性与面料使用的原料种类、纱线的摩擦系数、组织结构、织物的未充满系数和 纱线的抗弯刚度等因素有关单面纬平针组织脱散性较大，提花织物、双面织物、经编 织物的脱散性较小或不脱散。
5、卷边性 单面针织面料在自由状态下边缘会产生包卷现象,这种现象称为卷边性这是由于线 圈中弯曲线段所具有的内应力企图使线段伸直而引起的卷边性与针织面料的组织结构、纱线捻度、组织密度和线圈长度等因素有关一般 单面针织面料的卷边性比较严重，且密度越紧卷边越严重，双面针织面料没有卷边性6、勾丝起毛、起球 面料在使用过程中碰到坚硬的物体时,其中的纤维或纱线就会被勾出,这种现象称为 勾丝在穿着、洗涤过程中,面料不断受到摩擦,纱线表面的纤维端露出面料表面的现象 称为起毛；当起毛的纤维在以后的穿着中不能及时脱落，就会相互纠缠在一起被揉成许 多球形小粒,称为起球针织面料由于结构比较松散,勾丝、起毛、起球现象比机织面料 更易发生四、大圆机常用组织结构1） 纬平针组织纬平针组织是由连续的同一种单元线圈向一个方向依次串套而成 .纬平针组织的两 面具有不同的几何形态,正面线圈上的圈柱与线圈纵行配置成一定角度,纱线上的结头、 棉结杂质容易被旧线圈所阻挡而停留在针织物的反面，因而正面一般较为光洁平整反 面的圈弧与线圈横列同向配置，对光线有较大的漫反射作用,因而较为阴暗纬平针组织的布面光洁、纹路清晰、质地细密、手感滑爽。
在横向和纵向拉伸时具 有较好的延伸性,且横向比纵向延伸性大吸湿性和透气性较好，但存在着脱散性和卷边 性，有时还会产生线圈歪斜的现象常用于生产贴身内衣、T恤衫的面料等2） 罗纹组织罗纹组织是由正面线圈纵行和反面线圈纵行以一定的组合规律相间配置而成罗纹 组织的正反面线圈不在同一平面上，每一面的线圈纵行相互毗连．罗纹组织的种类很多， 视正反面线圈纵行数配置的不同而异，通常用数字代表其正反面线圈纵行数的组合，如 1+1罗纹，2+2罗纹或5 + 3罗纹等，可形成不同外观风格与性能的罗纹织物罗纹组织纵向和横向都有较好的弹性和延伸性，且横向延伸性大于纵向.罗纹组织只能逆编织方向脱散.在正反面线圈纵行数相同的罗纹组织中，如 1+1 罗纹，由于造成卷边的 力彼此平衡，因而并不出现卷边现象常用于生产贴身弹力内衣、休闲服装、游泳衣裤面 料以及领口、裤口、袖口等弹性部位3） 双罗纹组织双罗纹组织俗称棉毛组织，是由两个罗纹组织彼此复合而成．双罗纹组织的两面都呈 现正面线圈双罗纹组织的延伸性与弹性较罗纹组织小，同时只可逆编织方向脱散当个别线圈断 裂时，因受另一个罗纹组织线圈的阻碍，因而脱散性较小，布面平整，不卷边.根据双罗纹 组织的编织特点，采用不同色纱、不同方法上机可得到多种花色效应及各种纵向凹凸条 纹。
常用于生产贴身内衣、运动衣、休闲服装面料等4) 添纱组织添纱组织是指针织物的一部分线圈或全部线圈由两根或两根以上纱线形成的组织 添纱组织一般采用两根纱线进行编织,因此当采用两根不同捻向的纱线进行编织时,既可 消除纬编针织物线圈歪斜的现象,又可使针织物的厚薄均匀.添纱组织可分为素色添纱组 织和花色添纱组织两大类素色添纱组织所有的线圈都是由两根或两根以上纱线形成，其中面纱经常处于织 物的正面,地纱处于织物的反面．正面显露的是面纱的圈柱，反面显露的是地纱的圈弧 . 素色添纱组织的紧密度较纬平针组织大，延伸性、脱散性较纬平针组织小常用于生产 内衣、运动衣、休闲服装面料等5) 衬垫组织衬垫组织是以一根或几根衬垫纱线按一定比例在织物的某些线圈上形成不封闭的 悬弧,而在其余的线圈上呈浮线停留在织物反面地纱编织衬垫组织的地组织，衬垫纱在 地组织上按一定的规律编织成不封闭的悬弧,从而形成衬垫组织.衬垫组织主要用于生产绒布,在整理过程中进行拉毛，使衬垫纱线成为短绒状,增加 织物的保暖性常用于生产绒衣绒裤、童装、休闲服、T恤衫等.6) 毛圈组织毛圈组织是由平针线圈和带有拉长沉降弧的毛圈线圈组合而成 .一般由两根纱线编 织。
一根纱线编织地组织,另一根纱线编织带有毛圈的线圈毛圈组织可分为普通毛圈组 织和花色毛圈组织两类,同时还有单面和双面之分在普通毛圈组织中，每一只毛圈线圈 的沉阵弧都形成毛圈而在花色毛圈组织中，毛圈是按照图案花纹，仅在一部分线圈中形 成单面毛圈组织仅在织物工艺反面形成毛圈，而双面毛圈组织则在织物的正反面都形 成毛圈毛圈组织具有良好的保暖性与吸湿性，产品柔软.厚实.适用于生产睡衣、浴衣面料 等7) 彩横条面料横条纹效应是采用不同种类的纱线组成各个线圈横列而形成的利用色纱交织或不同性能的纱线交织后染色而形成的色彩横条效应可采用基本组 织或与花色组织结合，其性能与所采用的组织相同利用组织结构的变化,如采用罗纹或双罗纹与单面组织复合或与集圈组织复合等在 面料表面可形成横向凹凸条纹效应.前者的常见面料有罗纹空气层组织、罗纹集圈组织， 这些组织比罗纹组织的伸缩性小，具有柔软、有弹性、尺寸稳定性好、厚实挺括等特点， 织物的幅宽较宽，广泛用于针织外衣、童装、运动服后者常见面料有双罗纹空气层组 织、双罗纹集圈组织,这些组织与双罗纹织物、罗纹式复合组织织物相比，具有更加厚实、 紧密、横向延伸性小、弹性好、尺寸稳定性好的特点,广泛用于制作针积外衣。
除上述组织外，还有单面集圈组织、双反面组织、毛圈组织、衬纬组织、添纱组织、 衬垫组织等均可在面料上形成横向条纹8) 具有纵条效应的面料 纵条效应主要是利用组织结构变化的方法形成的 对于外衣类面料形成具有纵条效应的织物有集圈组织、罗纹式复合组织、双罗纹式 复合组织、衬垫组织等利用集圈组织形成的纵条纹效应宜制作春秋衫面料;利用罗纹抽 针浮线组织、罗纹集圈浮线组织等可在织物表面形成纵向凹凸条纹效应,罗纹抽针浮线组 织的横向延伸性小，尺寸稳定性好,宜制作运动便装、春秋季外衣等;利用胖花组织,可在 织物表面形成纵向凹凸条纹效应，胖花组织的外观像灯芯绒 ,通常采用涤纶低弹丝编织, 宜制作秋冬季外衣,但织物容易起毛起球和勾丝,且由于线圈结构的不均匀，使得织物的 强力降低.此外，采用提花组织、毛圈组织、添纱组织均可在织物上形成纵条效应9) 网眼面料网眼效应的面料是 T 恤衫、春秋季外衣面料用途最广泛的一种利用线圈与集圈悬弧交错配置,形成网孔效应,又称珠地织物按照平针线圈与集圈 悬弧数目相等或不相等,但相差不多的方式，交替跳棋式配置，形成多种珠地织物.这种 织物透气性好,采用精梳棉纱编织的双珠地织物,经后处理后,网眼晶莹，酷似珍珠,是极好 的夏季、春秋季服装面料。
在罗纹组织的基础上编织集圈和浮线，形成荾形凹凸状网眼 效应,这种织物透气性好,纵向和横向延伸性小,是夏季、春秋季外衣的良好面料采用双 罗纹组织与集圈组织复合,可在织物表面形成蜂巢状网眼这种织物比罗纹集圈组织厚 实、延伸性小、挺括、有身骨、尺寸稳定性好，是春秋季休闲时装的良好面料 吸汗 快干类织物常采用这种结构10） 提花组织提花组织是将纱线垫放在按花纹要求所选择的某些针上进行编织成圈 ,未垫放新纱 线的织针不成圈，纱线形成浮线，处于这些不参加编织的织针后面提花织物根据组织 结构有单面提花织物和双面提花织物之分，根据色彩有素色提花织物和多色提花织物之 分还有提花毛圈针织布、提花罗纹针织布等原料有低弹涤纶丝、锦纶弹力丝、锦纶 长丝、睛纶纱、毛纱、棉纱和涤棉混纺纱提花针织布花纹清晰、图案丰富、质地厚实 结构稳定、延伸性和脱散性较小、手惑柔软而有弹性，是较好的针织外衣面料11） 复合组织复合组织是由两种或两种以上的织物组织复合而成.它可以由不同的基本组织、不同 的变化组织、不同的花色组织复合而成复合组织可以根据各种组织的特性复合成所要 求的组织结构罗纹组织与平针组织复合成罗纹空气层组织,双罗纹组织和平针组织复合 而成双罗纹空气层组织。
这类组织的织物紧密厚实，弹性好,保暖性好横向延伸性较小， 尺寸稳定性较好．若空气层组织外层采用棉纱编织，内衬高弹丝,是保暖内衣的极好面料; 若正反面采用不同类型的纱线编织,则尤其适合用作外衣面科.不完全罗纹与平针组织复 合形成点纹组织,结构紧密，尺寸稳定，织物表面有明显的点纹效应提花组织与集圈组 织复合,形成提花集圈组织,正、反面可用不同类型的纱线编织,正面花色效应明显,表面耐 磨,反面柔软吸湿性强，是针织外衣的优良面料由两种原料交织而成的涤盖棉面料 ,正 面显露丝（涤等化学纤维）,反而显露棉（棉等天然纤维），外观挺括、抗皱、耐磨、坚牢、 色牢度好、而内层柔软.吸湿、透气、保暖、静电小,穿着舒适，集涤纶〔化学纤维）针 织物和棉针织物的优点于一体单面涤盖棉织物采用平针添纱组织，双面涤盖棉织物经 常采用罗纹、双罗纹集圈浮线或空气层组织,适于制作运动服、夹克衫、健美裤等12） 起绒布起绒针织布（绒布）:表面覆盖有一层稠密、短细绒毛的针织物称为起绒针织布,分 为单面绒和双面绒两种单面绒由衬垫组织反面经拉毛处理而形成,双面绒一般是在双面 针织物的两面进行起绒整理而形成起绒针织布经漂染后可加工成漂白、特白、素色、 印花等品种。
也可用染色或混色纱织成素色或色织产品起绒针织布手感柔软、质地丰厚、轻便保暖、舒适感强所用原料种类很多,底布。
