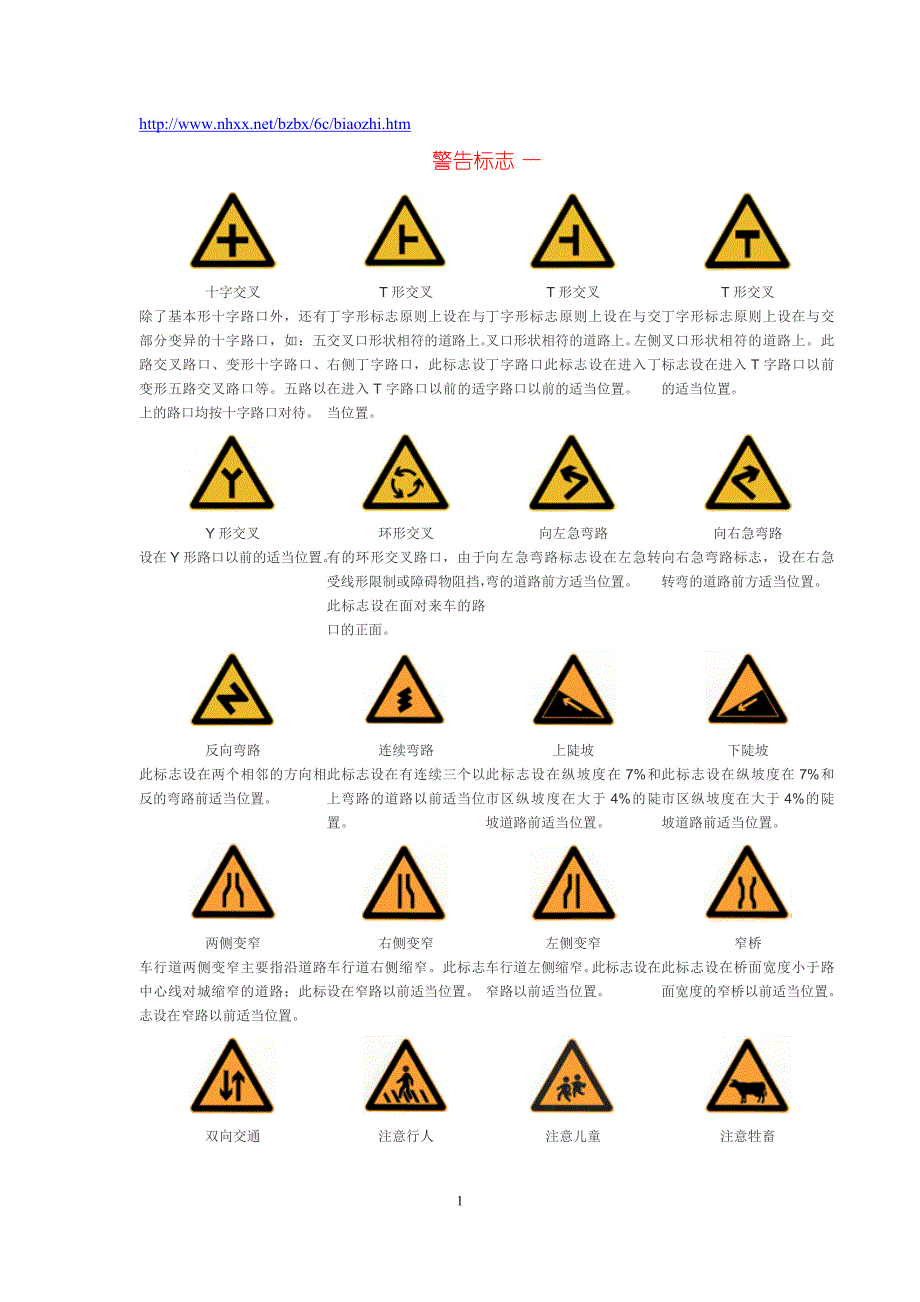

1 一 十字交叉 T 形交叉 T 形交叉 T 形交叉 除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等五路以上的路口均按十字路口对待丁字形标志原则上设在与交叉口形状相符的道路上右侧丁字路口，此标志设在进入 T 字路口以前的适当位置丁字形标志原则上设在与交叉口形状相符的道路上左侧丁字路口此标志设在进入丁字路口以前的适当位置丁字形标志原则上设在与交叉口形状相符的道路上此标志设在进入 T 字路口以前的适当位置Y 形交叉 环形交叉 向左急弯路 向右急弯路 设在 Y 形路口以前的适当位置 有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面向左急弯路标志设在左急转弯的道路前方适当位置向右急弯路标志，设在右急转弯的道路前方适当位置反向弯路 连续弯路 上陡坡 下陡坡 此标志设在两个相邻的方向相反的弯路前适当位置此标志设在有连续三个以上弯路的道路以前适当位置此标志设在纵坡度在 7%和市区纵坡度在大于 4%的陡坡道路前适当位置此标志设在纵坡度在 7%和市区纵坡度在大于 4%的陡坡道路前适当位置两侧变窄 右侧变窄 左侧变窄 窄桥 车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
车行道右侧缩窄此标志设在窄路以前适当位置车行道左侧缩窄此标志设在窄路以前适当位置此标志设在桥面宽度小于路面宽度的窄桥以前适当位置双向交通 注意行人 注意儿童 注意牲畜 2双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志一般设在郊外道路上划有人行横道的前方城市道路上因人行横道线较多，可根据实际需要设置此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置警令标志 一 禁止通行 禁止驶入 禁止机动车通行 禁止载货汽车通行 表示禁止一切车辆和行人通行此标志设在禁止通行的道路入口处表示禁止车辆驶入此标志设在禁止驶入的路段入口处表示禁止某种机动车通行此标志设在禁止机动车通行的路段入口处表示禁止载货机动车通行此标志设在载货机动车通行的路段入口处禁止三轮机动车通行 禁止大型客车通行 禁止小型客车通行 禁止汽车拖、挂车通行 表示禁止三轮机动车通行此标志设在禁止三轮机动车通行的路段入口处表示禁止大型客车通行此标志设在禁止大型客车通行的路段入口处。
表示禁止小型客车通行此标志设在禁止小型客车通行的路段入口处表示禁止汽车拖、挂车通行此标志设在禁止汽车拖、挂车通行的路段入口处禁止拖拉机通行 禁止农用车通行 禁止二轮摩托车通行 禁止某两种车通行 表示禁止拖拉机通行此标志设在禁止拖拉机通行的路段入口处表示禁止农用运输车通行此标志设在禁止农用运输车通行的路段入口处表示禁止两轮摩托车通行此标志设在禁止两轮摩托车通行的路段入口处表示禁止某两种车通行此标志设在禁止某两种车通行的路段入口处禁止非机动车通行 禁止畜力车通行 禁止人力货运三轮车通行 禁止人力客运三轮车通行 表示禁止非机动车通行此标 表示禁止畜力车通行此标 表示禁止人力货运三轮车 表示禁止人力客运三轮车通行3志设在禁止非机动车通行的路段入口处志设在禁止畜力车通行的路段入口处此标志设在禁止人力货运三轮车通行的路段入口处此标志设在禁止人力客运三轮车通行的路段入口处禁止人力车通行 禁止骑自行车下坡 禁止骑自行车上坡 禁止行人通行 表示禁止人力车通行此标志设在禁止人力车通行的路段入口处表示禁止骑自行车下坡通行此标志设在禁止骑自行车下坡通行的路段入口处表示禁止骑自行车上坡通行此标志设在禁止骑自行车上坡通行的路段入口处。
表示禁止行人通行此标志设在禁止行人通行的路段入口处禁止向左转弯 禁止向右转弯 禁止直行 禁止向左向右转弯 表示前方路口禁止一切车辆向左转弯此标志设在禁止向左转弯的路口前适当位置表示前方路口禁止一切车辆向右转弯此标志设在禁止向右转弯的路口前适当位置表示前方路口禁止一切车辆直行此标志设在禁止直行的路口前适当位置表示前方路口禁止一切车辆向左向右转弯此标志设在禁止向左向右转弯的路口前适当位置指示标志 一 直行 向左转弯 向右转弯 直行和向左转弯 表示只准一切车辆直行此标志设在直行的路口以前适当位置表示只准一切车辆向左转弯此标志设在车辆必须向左转弯的路口以前适当位置表示只准一切车辆向右转弯此标志设在车辆必须向右转弯的路口以前适当位置表示只准一切车辆直行和向左转弯此标志设在车辆必须直行和向左转弯的路口以前适当位置4直行和向右转弯 向左和向右转弯 靠右侧道路行驶 靠左侧道路行驶 表示只准一切车辆直行和向右转弯此标志设在车辆必须直行和向右转弯）的路口以前适当位置表示只准一切车辆向左和向右转弯此标志设在车辆必须向左和向右转弯的路口以前适当位置表示只准一切车辆靠右侧道路行驶此标志设在车辆必须靠右侧行驶的路口以前适当位置。
表示只准一切车辆靠左侧）道路行驶此标志设在车辆必须靠左侧行驶的路口以前适当位置立交直行和左转弯行驶 立交直行和右转弯行驶 环岛行驶 步行 表示车辆在立交处可以直行和按图示路线左转弯行驶此标志设在立交左转弯出口处适当位置表示车辆在立交处可以直行和按图示路线右转弯行驶此标志设在立交右转弯出口处适当位置表示只准车辆靠右环行此标志设在环岛面向路口来车方向适当位置表示该街道只供步行此标志设在步行街的两端鸣喇叭 最低限速 单行路向左或向右 单行路 直行 表示机动车行至该标志处必须鸣喇叭此标志设在公路的急转弯处、陡坡等视线不良路段的起点表示机动车驶入前方道路之最低时速限制此标志设在高速公路或其他道路限速路段的起点表示一切车辆向左或向右单向行驶此标志设在单行路的路口和入口处的适当位置表示一切车辆单向行驶此标志设在单行路的路口和入口处的适当位置指路标志 一 地名 著名地点 行政区划分界 道路管理分界 国道编号 省道编号 5县道编号 行驶方向 行驶方向 行驶方向 行驶方向 行驶方向 行驶方向 行驶方向 行驶方向 互通式立交 交叉路口预告 十字交叉路口 十字交叉路口 十字交叉路口 十字交叉路口 丁字交叉路口 丁字交叉路口 环形交叉路口 环形交叉路口 交叉路口预告 互通式立交 互通式立交 互通式立交 分岔处 6地点识别标志 地点识别标志 地点识别标志 地点识别标志 地点识别标志 地点识别标志 地点识别标志 地点识别标志 地点识别标志 地点识别标志 地点识别标志 告示牌 告示牌 告示牌 告示牌 告示牌 告示牌 告示牌 告示牌 告示牌 告示牌 停车场 停车场 停车场 避车道 人行天桥 人行地下通道 7绕行标志 绕行标志 绕行标志 第二页 此路不通 残疾人专用设施 指路标志 二 入口预告1km 前预告高速公路入口 入口预告500m 前预告高速公路入口 入口预告200m 前预告高速公路入口 入口预告通过互通立交进入高速公路的入口预告标志 入口预告从省道进入高速公路的入口预告标志 入口预告通向高速公路两个方向的入口预告 入口预告高速公路入口的地点方向 入口预告通向高速公路某方向的入口预告 入口 8起点 终点预告 终点提示 终点 下一出口 出口编号预告 出口预告 出口预告 出口预告车辆需走直行车道，由“14B”出口 出口预告车辆需走减速车道，由“14A”出口 出口 出口 地点方向 9地点方向 地点方向 地点距离 收费站预告 收费站预告 收费站 紧急 立置指示 加油站 紧急停车带 服务区预告 10服务区预告 停车区预告 停车区预告 停车场 停车场 停车场 爬坡车道 爬坡车道 车距确认 车距确认 车距确认 车距确认 车距确认 道路交通信息 11道路交通信息 里程牌 百米牌 分流 合流 线形诱导标其本单元 基本单元组合使用 右侧通行 左侧通行 两侧通行 12旅游区标志 旅游区方向 旅游区距离 问询处 徒步 索道 野营地 营火 游戏场 骑马 钓鱼 高尔夫球 潜水 游泳 划船 冬季浏览区 滑雪 道路施工安全标志 13施工路栏 施工路栏 锥形交通标 锥形交通标 道口标柱 前方施工 前方施工 道路施工 道路封闭 道路封闭 道路封闭 右道封闭 右道封闭 右道封闭左道封闭 左道封闭左道封闭中间封闭 中间封闭中间封闭车辆慢行 向左使驶向右使驶向左改道 向右改道14移动性施工标志 辅助标志 时间范围 时间范围 除公共汽车外 小型汽车 贷车 货车、拖拉机 向前 200M 向左 100M 向左、向右各 50M 向右 100M 某区域内 学校 海关 事故 坍方 15组合 指示标线 双向两车道路面中心线 车行道分界线 车行道分界线 车行道边缘线 车行道边缘线 边缘线的尺寸 单位：cm 16左弯待转区线 左转弯导向线 人行横道(正交) 人行横道(斜交) 17人行横道(信号灯路口) 人行横道预告标示 车距确认 车距确认线尺寸 18直接式出口标线 平行式出口标线 直接式入口标线 平行式入口标线 平行式停车位 19倾斜式停车位 垂直式停车位 港湾式停靠站 港湾式停靠站 收费岛地面标线 行车速度≤40km/h 时的导向箭头 行车速度在 60-80km/h 时的导向箭头及行车速度≥100km/h 时的导向箭头 20最高速度 大型车 小型车 超车道 禁止标线 中心黄色双实线 中心黄色虚实线 三车道标线 计算行车速度 V>60km/h，斜率 i≥1:50；计算行车速度 V≤60km/h，斜率 i≥1:20；M=最小视距 线 34 视距小于 M 值时，三车道道路在平曲线的中心线划法 21计算行车速度 V>60km/h，L≥100m；计算机车速度V≤60km/h，L≥50m 视距小于 M 值时，双向两车道道路在平曲线的中心线划法 计算行车速度 V>60km/h，L≥100m；计算行车速度 V≤60km/h，L≥50m 视距小于 M 值时，双向车道道路在平曲线的中心线划法 计算行车速度 V>60km/h，L≥100m，D=40M，斜率 i≥1:50；计算机车速度 V≤60km/h，L≥50m，D=20M，斜率 i≥1:20； 视距小于 M 值时，在道路竖曲线上的中心线划法 计算行车速度V>60km/h，L≥100m，D=40M，斜率i≥1:50；计算机车速度V≤60km/h，L≥50m，D=20M，斜率i≥1:20；视距小于 M 值时，在道路竖曲线上的中心线划法 禁止变换车道线 禁止路边长时停放车辆线 禁止路边临时或长时停放车辆线 22信号灯路口的停止线 停止线的尺寸 单位:cm 停车让行线 减速让行线 非机动车禁驶区标线 禁驶区标线尺寸 单位:cm 23复杂行驶条件丁字路口导流线 复杂行驶条件十字路口导流线 斜交丁字路口导流线 24不规则路口导流线 Y 形路口导流线 支路口主干道相交路口导流钱 中心圈 中心圈 网状线 简化网状线 25专用车道线 禁止掉头 警告标线 三车道缩减为双车道 四车道缩减为双车道 26四车道缩减为三车道 四车道缩减为两车道 三车道斑马线过渡 双向两车道改变为双向四车道 四车道缩减为两车道 三车道斑马线过渡 27双向两车道改变为双向四车道 铁路平交道口标线 减速标线 收费广场减速标线设置例 28立面标记 道路施工安全设施设置示例 29示例 1 双车道路面局部施工时设施布设例 30示例 2 视距不良双车道路面局部施工时设施布设例31示例 3 改道施工时设施布设例 32示例 4 四车道以上道路一侧路面施工时设施布设例 33示例 5 同向车道中有一条车道路面施工时设施布设例 34示例 6 同向车道中有两条车道以上路面施工时设施布设例35示例 7 高速公路一侧施工，利用中央分隔带紧急开口绕行时的设施布设例36示例 8 市区道路交叉口，有一侧路面。
